前言

RAID技术概述

RAID（Redundant Array of Independent Disks，独立磁盘冗余阵列）是一种通过将多个物理磁盘组合成一个逻辑单元的技术，旨在提升数据存储的性能、可靠性或两者兼备。根据不同的配置（RAID级别），可实现数据冗余、读写加速或故障容错。

核心优势

• 性能提升：通过并行读写（如RAID 0）缩短数据访问时间。
• 数据冗余：部分RAID级别（如RAID 1、5、6）允许磁盘故障后恢复数据。
• 容量扩展：多磁盘合并提供更大的逻辑存储空间。

常见RAID级别

• RAID 0：条带化设计，无冗余，读写速度最快，但单盘故障会导致全部数据丢失。
• RAID 1：镜像存储，数据完全复制到另一磁盘，冗余性高，但容量利用率仅50%。
• RAID 5：分布式奇偶校验，允许单盘故障，平衡性能与冗余，需至少3块磁盘。
• RAID 6：双奇偶校验，允许双盘故障，需至少4块磁盘，适合大容量环境。
• RAID 10：RAID 1+0的组合，先镜像再条带化，兼顾性能与冗余，需至少4块磁盘。

应用场景

• 企业存储：RAID 5/6用于数据库或文件服务器，确保数据安全。
• 高性能计算：RAID 0适合临时数据处理，如视频编辑缓存。
• 关键备份：RAID 1适用于金融或医疗系统的元数据保护。

注意事项

• 成本与复杂度：高级别RAID需更多磁盘和控制器，维护成本较高。
• 重建风险：大容量磁盘在重建时可能因第二块磁盘故障导致数据彻底丢失。
• 非备份替代：RAID不能完全替代定期备份，需结合云存储或离线介质。

RAID的选择需权衡性能、冗余需求和预算，结合实际业务场景进行配置。

第一章 RAID是什么

RAID（独立磁盘冗余阵列）是一种将多个物理磁盘驱动器组合成一个或多个逻辑单元的技术，旨在提升数据存储的性能、可靠性或容量。其主要目标包括：

核心目标

1. 性能提升：通过并行读写操作加速数据处理
2. 冗余保护：通过数据备份或校验机制防止磁盘故障
3. 容量扩展：整合多个磁盘的存储空间

常见级别详解

RAID 0（条带化）

• 原理：数据分块（条带）后轮询写入磁盘
  数据块 = { D 1 , D 2 , . . . , D n } 分布于磁盘 { D i s k 1 , D i s k 2 , . . . , D i s k n } \text{数据块} = \{D_1, D_2, ..., D_n\} \quad \text{分布于磁盘} \{Disk_1, Disk_2, ..., Disk_n\} 数据块={D1​,D2​,...,Dn​}分布于磁盘{Disk1​,Disk2​,...,Diskn​}
• 优势：读写速度倍增（$n$倍理论提升）
• 缺陷：无冗余，任一磁盘故障导致数据全损
• 存储效率：100%

RAID 1（镜像）

• 原理：相同数据同时写入两组磁盘
  $$\text{存储模式：}Dis{k}_A=Dis{k}_B$$
• 优势：高容错性（允许半数磁盘损坏）
• 缺陷：存储利用率仅50%
• 典型场景：金融系统关键数据

RAID 5（分布式奇偶校验）

• 原理：数据与校验信息（$P$）轮询分布
  磁盘阵列： { D 1 , D 2 , P 3 } , { D 4 , P 5 , D 6 } , { P 7 , D 8 , D 9 } \text{磁盘阵列：} \quad \{D_1, D_2, P_3\}, \{D_4, P_5, D_6\}, \{P_7, D_8, D_9\} 磁盘阵列：{D1​,D2​,P3​},{D4​,P5​,D6​},{P7​,D8​,D9​}
• 关键技术：异或运算生成校验
  $$P=D_1\oplus D_2\oplus ...\oplus D_n$$
• 优势：兼顾性能与冗余（允许1盘损坏）
• 存储效率：$(n-1)/n$（$n$为磁盘数）

混合级别

• RAID 10（1+0）：先镜像后条带化，兼顾速度与安全

  物理结构：
  [ 磁盘A1 ↔ 磁盘A2 ]  -- 条带化 --
  [ 磁盘B1 ↔ 磁盘B2 ]


技术演进：现代RAID控制器支持动态扩容、在线重建、缓存加速等高级功能，结合SSD可突破传统性能瓶颈。

第二章 作用与级别

RAID 0（条带化）

RAID 0（条带化）是一种存储技术，其主要作用与特性如下：

作用：

1. 性能提升：通过将数据分割成块并并行写入多个驱动器，显著提高读写速度。理论上，$n$个驱动器的阵列可使吞吐量提升至单盘的$n$倍。
2. 容量最大化：总存储空间为所有驱动器容量之和（$C_{\text{总}}={\sum }_{i=1}^n{C}_i$）。

级别特性：

• 无冗余：数据均匀分布在各驱动器，但无校验或镜像备份。
• 故障风险：任一驱动器失效将导致整个阵列数据丢失，可靠性为$P_{\text{存活}}={\prod }_{i=1}^n{P}_i$（$P_i$为单盘存活率）。

典型应用场景：

• 需高速读写的临时数据处理（如视频编辑缓存）
• 对冗余要求低的非关键数据存储

⚠️ 注意：RAID 0不适用于数据安全要求高的场景，常需配合定期备份使用。若需冗余，可考虑RAID 1/5/6等。

RAID 1（镜像）

RAID 1（镜像）的作用与级别可概括如下：

作用

1. 数据冗余
   通过实时同步写入两个（或多个）磁盘，确保存储数据的完全一致性。当任一磁盘发生故障时，系统仍能通过镜像磁盘维持正常运行，实现高可靠性。

2. 提升读取性能
   数据可从多个磁盘并行读取（如 $$\text{读取吞吐量}\approx n\times \text{单盘速度}$$，其中 $n$ 为磁盘数），但写入性能受限于同步操作（需同时写入所有镜像盘）。

3. 简化数据恢复
   故障磁盘替换后，仅需从镜像盘直接复制数据即可完成重建，无需复杂计算。

---

级别特性

• RAID级别：标准定义为 RAID 1（镜像级别），仅由两个磁盘组成基础镜像组。
• 磁盘利用率：有效存储容量为总容量的 $50\%$（例如 $2\times 4\text{TB}$ 磁盘仅提供 $4\text{TB}$ 可用空间）。
• 适用场景：适用于对数据安全性要求极高（如金融系统、关键数据库）但对存储成本不敏感的场景。

---

对比其他RAID级别

特性	RAID 1	RAID 0	RAID 5
冗余能力	完全冗余	无冗余	单磁盘冗余
容量效率	$50\%$	$100\%$	$(n-1)/n$
读写性能	读高、写较低	读写均高	读高、写中等

RAID 5（分布式奇偶校验）

好的，我们来详细解释一下 RAID 5。

RAID 5（分布式奇偶校验）的作用与级别

RAID 5 是一种将数据条带化（Striping）与分布式奇偶校验（Distributed Parity）技术相结合的磁盘阵列级别。它主要服务于以下两个核心目的：

1. 提高数据可靠性（容错能力）：这是 RAID 5 最主要的作用。它能够容忍阵列中一块磁盘的故障而不会导致数据丢失。这是通过存储奇偶校验信息实现的。
2. 提升读取性能：由于数据被条带化分布在多个磁盘上，当读取数据时，多个磁盘可以同时工作，从而提升读取速度。
3. 提高存储空间利用率：相比于 RAID 1（镜像）需要 100% 的冗余空间，RAID 5 只需要牺牲相当于一块磁盘容量的空间来存储奇偶校验信息，因此空间利用率更高。

RAID 5 的级别特征

• 级别：RAID 5
• 最小磁盘数：至少需要 3 块物理磁盘才能构建 RAID 5 阵列。
• 数据分布方式（条带化与分布式奇偶校验）：
  • 数据被分割成大小固定的块（条带）。
  • 这些数据块和对应的奇偶校验块被循环地、均匀地分布存储在阵列中的所有磁盘上。
  • 奇偶校验块不是固定存储在某一特定磁盘上（这点与 RAID 3/4 不同），而是轮流存储在不同的磁盘上。例如，在由三块磁盘组成的 RAID 5 中：
    • 条带 1：数据块 A1 在磁盘1，数据块 A2 在磁盘2，奇偶校验块 Ap 在磁盘3。
    • 条带 2：数据块 B1 在磁盘1，数据块 B2 在磁盘3，奇偶校验块 Bp 在磁盘2。
    • 条带 3：数据块 C1 在磁盘2，数据块 C2 在磁盘3，奇偶校验块 Cp 在磁盘1。
  • 这种奇偶校验信息轮流存储的方式就是“分布式”的含义。
• 容错能力：RAID 5 可以容忍一块磁盘的完全故障。当一块磁盘失效时，可以利用剩余磁盘上的数据块和奇偶校验信息，通过异或运算（XOR）来重建丢失的数据。计算公式大致为：
  $$丢失的数据=剩余数据块1\oplus 剩余数据块2\oplus \dots \oplus 奇偶校验块$$
  • 重要限制：如果同时有两块或以上磁盘发生故障，数据将无法恢复，导致数据丢失。因此，当一块磁盘故障后，需要尽快更换新盘并重建阵列。
• 存储空间利用率：总可用容量等于所有磁盘总容量减去一块磁盘的容量。例如：
  • 3 块 1TB 磁盘：总容量 3TB，可用容量 $3TB-1TB=2TB$。
  • 4 块 1TB 磁盘：总容量 4TB，可用容量 $4TB-1TB=3TB$。
  • 可用容量计算公式：$可用容量=(N-1)\times 单盘容量$（N 为磁盘数量）。
• 性能特点：
  • 读取性能：通常非常好，接近 RAID 0（条带化），因为数据分布在多个盘上，可以并行读取。
  • 写入性能：相对较差（尤其是小文件写入）。因为每次写入数据块时，通常需要读取旧数据块、旧奇偶校验块，计算新的奇偶校验块（涉及 XOR 运算），然后再写入新数据块和新奇偶校验块。这个过程被称为“写惩罚”（Write Penalty）。
• 适用场景：适用于需要良好读取性能、较高存储空间利用率以及一定容错能力的场景，如文件服务器、Web服务器、中小型数据库等。

总结：

RAID 5 是一种平衡了性能、容量和成本的常用 RAID 级别。它通过分布式存储奇偶校验信息，在牺牲一块磁盘容量的前提下，提供了对单盘故障的容错能力，并提升了读取性能。其主要弱点是写入性能开销较大，且无法承受两块磁盘同时故障。

RAID 10（1+0）

好的，我们来详细解释一下 RAID 10（也常称为 RAID 1+0）。

RAID 10 (RAID 1+0) 的作用与级别

1. 定义与别称
RAID 10 是一种复合（或称嵌套）级别的磁盘阵列技术。它结合了 RAID 1（镜像）和 RAID 0（条带化）两种基本 RAID 级别的特性。因此，它常被称为 RAID 1+0，表示其构建过程是先做镜像（RAID 1），再做条带化（RAID 0）。

2. 核心作用
RAID 10 的主要作用是在提供高性能的同时，保障数据的冗余和容错能力。它旨在解决纯 RAID 0 缺乏容错性和纯 RAID 1 写入性能相对较低的问题。

3. 技术特点与工作原理

• 构建方式：构建 RAID 10 至少需要 4 块硬盘。首先，将硬盘两两配对，每组组成一个 RAID 1（镜像）对。然后，将这些 RAID 1 镜像对作为一个整体，再进行 RAID 0（条带化）操作。
• 数据写入：
  • 数据被条带化（分割）后写入不同的 RAID 1 镜像对。
  • 在每个 RAID 1 镜像对内部，数据被镜像（完全复制）到两块硬盘上。
• 数据读取：可以从多个硬盘（尤其是多个 RAID 1 镜像对中的活动盘）同时读取数据，提高了读取速度。
• 容错能力：
  • RAID 10 可以容忍同一 RAID 1 镜像对中的一块硬盘故障而不丢失数据或中断服务（因为镜像对中的另一块硬盘有完整数据副本）。
  • 如果不同 RAID 1 镜像对中各有一块硬盘同时故障，阵列通常也能继续运行。
  • 但是，如果同一个 RAID 1 镜像对中的两块硬盘都故障，或者多个镜像对中各坏一块盘且这些盘恰好存储了同一条带的数据，则会导致数据丢失。因此，其容错能力取决于故障硬盘是否分布在不同的镜像组中。
• 存储效率：由于采用了镜像，总存储空间的 50% 用于存储冗余数据。例如，使用 4 块 1TB 硬盘组成 RAID 10，实际可用容量为 2TB。
• 性能：
  • 读性能：由于条带化和可以从多个镜像对读取，读取性能通常接近甚至超过 RAID 0。
  • 写性能：由于需要在每个 RAID 1 镜像对内写入两份相同数据，写性能通常比 RAID 0 低，但比纯 RAID 1 高（因为条带化允许并行写入多个镜像对）。

4. 总结
RAID 10 是一种高性能、高可靠性的磁盘阵列方案。它通过先镜像后条带化的方式，结合了 RAID 1 的数据安全性和 RAID 0 的 I/O 性能优势。其主要代价是需要至少双倍数量的硬盘（导致 50% 的存储效率损失）和较高的成本。它非常适合对性能（尤其是 I/O 密集型应用）和容错性都有较高要求的场景，如数据库服务器、应用服务器等。

第三章 创建RAID

需求描述：

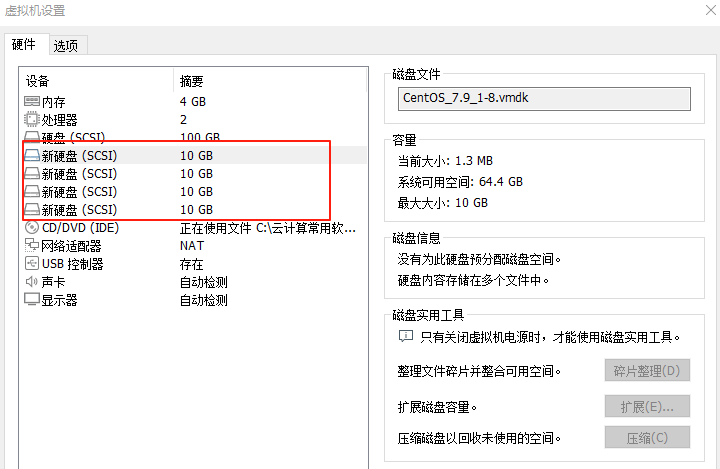

为Linux服务器添加4块SCSI硬盘

使用mdadm软件包，构建RAID5磁盘阵列，提高磁盘存储的性能和可靠性
检查是否已安装mdadm软件包

检查是否已安装mdadm软件包

rpm -q mdadmyum install -y mdadm

mdadm（Multiple Disk and Device Administration）是Linux系统中用于管理软件RAID（冗余磁盘阵列）的工具。其核心功能包括：

创建和管理RAID阵列：支持RAID 0、1、5、6、10等常见级别，允许将多块磁盘组合为逻辑卷。
监控和故障恢复：实时检测磁盘状态，自动替换故障磁盘并重建数据。
配置灵活性：支持热插拔、动态扩容和阵列迁移等操作
mdadm命令常用选项

-C：创建一个新的raid设备
-l：指定 RAID 级别（如 -l 0 为 RAID 0，-l 1 为 RAID 1）。
-n：指定参与 RAID 的磁盘数量
-a yes：自动创建设备文件（默认行为）。
-r: 移除设备
-a: 添加设备
-S: 停止RAID
-A: 启动RAID

使用fdisk工具进行分区

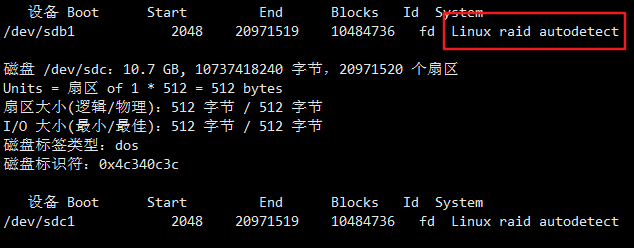

使用fdisk工具将新磁盘设备/dev/sdb、/dev/sdc、 /dev/sdd、 /dev/sde划分出主分区sdb1、sdc1、 sdd1、 sde1， 并且
把分区类型的ID标记号改为

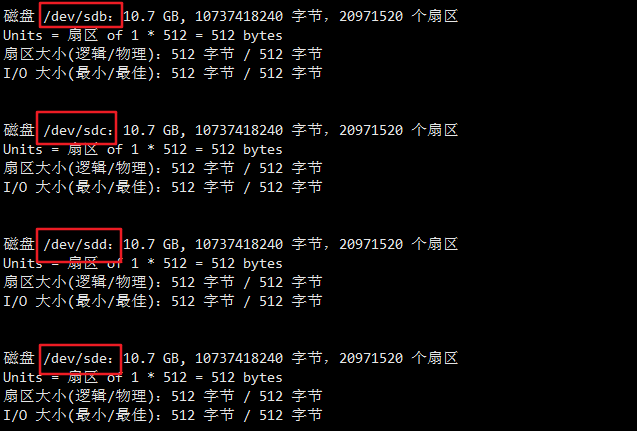

echo "- - - " > /sys/class/scsi_host/host0/scan # 重启或者扫描fdisk -l

创建 RAID 0

创建 RAID 0 矩阵

mdadm -Cv /dev/md10 -l0 -n2 /dev/sde /dev/sdf

查看创建结果

cat /proc/mdstat

文件格式化

mkfs.xfs /dev/md10

挂载

mount /dev/md10 /myraid

创建 RAID 1

创建 RAID 1矩阵

mdadm -Cv /dev/md10 -l1 -n2 /dev/sde /dev/sdf

查看创建结果

cat /proc/mdstat

文件格式化

mkfs.xfs /dev/md10

挂载

mount /dev/md10 /myraid

创建 RAID 5

检查mdadm包，安装mdadm包

rpm -q mdadm
yum install -y mdadm

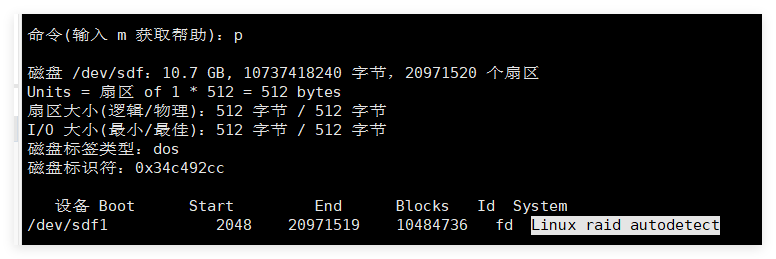

对4块硬盘进行分区

使用fdisk对四块硬盘进行分区。
分别为：sde1、sdf1、sdg1、sdh1，类型为Linux raid autodetect

创建 RAID 5

命令常用选项

1. -C：创建一个新的raid设备
2. -l：指定 RAID 级别（如 -l 0 为 RAID 0，-l 1 为 RAID 1）。
3. -n：指定参与 RAID 的磁盘数量
4. -a yes：自动创建设备文件（默认行为）。
5. -r: 移除设备
6. -a: 添加设备
7. -S: 停止RAID
8. -A: 启动RAID

混合级别：

先镜像再条带

mdadm -Cv /dev/md0 -l1 -n2 /dev/sd[ef]1 ：镜像
mdadm -Cv /dev/md1 -l1 -n2 /dev/sd[gh]1 ：镜像
mdadm -Cv /dev/md10 -l0 -n2 /dev/md0 /dev/md1 ：条带化

查看创建结果

cat /proc/mdstat

文件格式化

mkfs.xfs /dev/md10

挂载

mount /dev/md10 /myraid

总结

RAID技术总结

一、基本概念

RAID（Redundant Array of Independent Disks）即独立磁盘冗余阵列，是一种将多个物理磁盘组合成逻辑单元的技术，主要目标包括：

1. 提升性能：通过并行读写加速数据访问
2. 增强容错：利用冗余数据实现故障恢复
3. 扩展容量：整合多个磁盘的存储空间

---

二、常见级别对比

级别	技术原理	最少磁盘数	优势	局限性
RAID 0	条带化（数据分块存储）	2	最高读写性能	无冗余，单盘故障全损
RAID 1	镜像（完全数据复制）	2	100%数据冗余	存储利用率仅50%
RAID 5	分布式奇偶校验	3	性能与冗余平衡	单盘故障时性能下降
RAID 6	双重分布式奇偶校验	4	允许双盘同时故障	写性能较低
RAID 10	镜像+条带化（先镜像再条带）	4	高读写性能与强容错	成本高，利用率50%

---

三、关键技术特性

1. 条带化（Striping）

   • 数据分块存储在多个磁盘
   • 并行读写显著提升传输速率
   • 典型应用：RAID 0/5/6/10

2. 镜像（Mirroring）

   • 实时复制数据到备用磁盘
   • 提供实时故障保护
   • 典型应用：RAID 1/10

3. 奇偶校验（Parity）

   • 通过异或运算生成校验数据
   • 分布式存储实现空间高效冗余
   • 典型应用：RAID 5/6

---

四、应用场景建议

• 高性能需求：视频编辑/数据库 → RAID 0/10
• 高可靠性：金融系统/医疗数据 → RAID 1/6/10
• 性价比平衡：文件服务器 → RAID 5
• 大容量存储：备份系统 → RAID 6

注意事项：

1. RAID不能替代定期备份
2. 同批次磁盘可能同时老化
3. 重建过程可能导致二次故障
