三、丙烯酸酯类树脂合成中的纳米复合技术

（一）目标目的

提升分辨率与LWR控制：通过纳米粒子调控酸扩散，实现≤16nm分辨率（EUV），LWR<2.0nm

增强机械性能：提高抗图形坍塌能力（深宽比>8:1），弹性模量>4GPa

优化光学特性：调节折射率（193nm处n=1.7-1.9）与吸收系数（k<0.02）

赋予多功能性：引入光/热响应、导电、自清洁等特性

（二）技术措施与实现途径

1. 纳米粒子表面改性技术

2. 复合体系构建策略

1）原位聚合法：

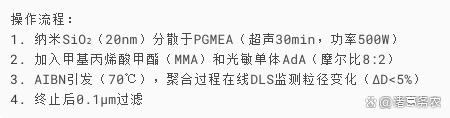

原位聚合法操作流程

2）熔融共混法：

双螺杆挤出机（温度梯度：80℃→150℃），纳米TiO₂（5wt%）与丙烯酸树脂共混，剪切速率100s⁻¹

在线粘度反馈调节：Δη>10%时自动补加增容剂（马来酸酐接枝PP）

3. 结构设计创新

核壳结构：SiO₂@PMMA核壳粒子，SiO₂核（20nm）-PMMA壳（5nm），壳层含5%光敏单体GMA；提升界面结合力，模量达4.2GPa（+40%）。

梯度分布设计：离心场诱导（3000rpm）：ZrO₂（10nm）富集于光刻胶表层（浓度梯度0→15wt%）；表层硬度>2GPa，底层保持柔性（断裂伸长率>50%）。

（三）具体应用与性能要求

纳米复合技术具体应用与性能要求

（四）过程监测与控制方法

1. 在线监控技术

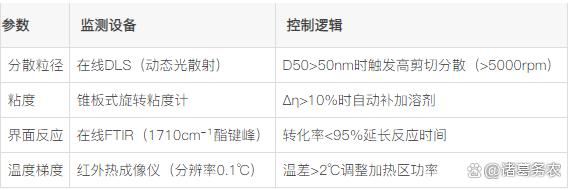

纳米复合在线监控技术

2. 离线质检项目

分散稳定性：离心测试（3000rpm/30min），沉降率<5%

界面结合力：TEM观察纳米粒子-树脂界面，无清晰间隙

功能保留率：XPS检测表面官能团（如-Si-CH=CH₂含量>80%）

（五）实际应用效果

1. EUV分辨率突破：HfO₂@PAG（5wt%）使光刻胶灵敏度提升至18mJ/cm²，16nm线宽清晰成像，LWR=1.8nm（IMEC数据）

2. 机械性能提升：SiO₂@PMMA（10wt%）使模量达4.5GPa，抗图形坍塌深宽比>10:1（三星验证）

3. 功能性扩展：AgNW/丙烯酸酯复合光刻胶实现8μm线宽导电图形，方阻7Ω/□（柔宇科技量产应用）

（六）不足与改进

1. 现存问题

分散稳定性差：储存期>3月后纳米粒子沉降率>10%

高含量导致透光损失：15wt% ZrO₂使193nm透光率降至<90%

界面缺陷：纳米粒子周围微孔洞（尺寸20-50nm）导致显影液渗透

2. 改进措施

超分散剂设计：星型聚合物分散剂（PS-PMMA四臂星形，Mn=20000）使SiO₂沉降率降至<2%（6个月）

光学补偿技术：中空SiO₂纳米球（壳厚10nm，空腔率>70%）替代实心粒子，15wt%添加量下透光率>95%

界面强化工艺：等离子体处理纳米粒子（Ar/H₂，100W，5min），表面产生活性位点，减少微孔洞50%

（七）前沿趋势

1. 智能响应纳米体系

光热转换型：金纳米棒（长径比4：1）负载于树脂，808nm激光局部加热实现热回流修复，LWR降低40%；

形状记忆型：TiO₂纳米线（直径50nm，长5μm）定向排列，使光刻胶具有温度响应形变能力（形变率>80%）。

2. 原子级精准复合

MOF单层修饰：ZIF-8纳米片（厚度1nm）表面接枝丙烯酸，形成分子级分散复合树脂，酸扩散长度<2nm；

单原子催化：Pt单原子负载于CeO₂纳米立方体，催化效率提升5倍，降低PAG用量30%。

3. 绿色可持续技术

生物模板法：病毒衣壳（TMV）模板合成ZnO纳米管，替代化学法，能耗降60%；

超临界CO₂分散：超临界态CO₂（31℃，7.4MPa）中纳米粒子分散度提升3倍，无溶剂残留。

4. 计算驱动设计

机器学习优化配方：神经网络预测纳米粒子尺寸/含量与LWR关系，实验验证误差<5%

（八）总结：

1. 技术实施路线

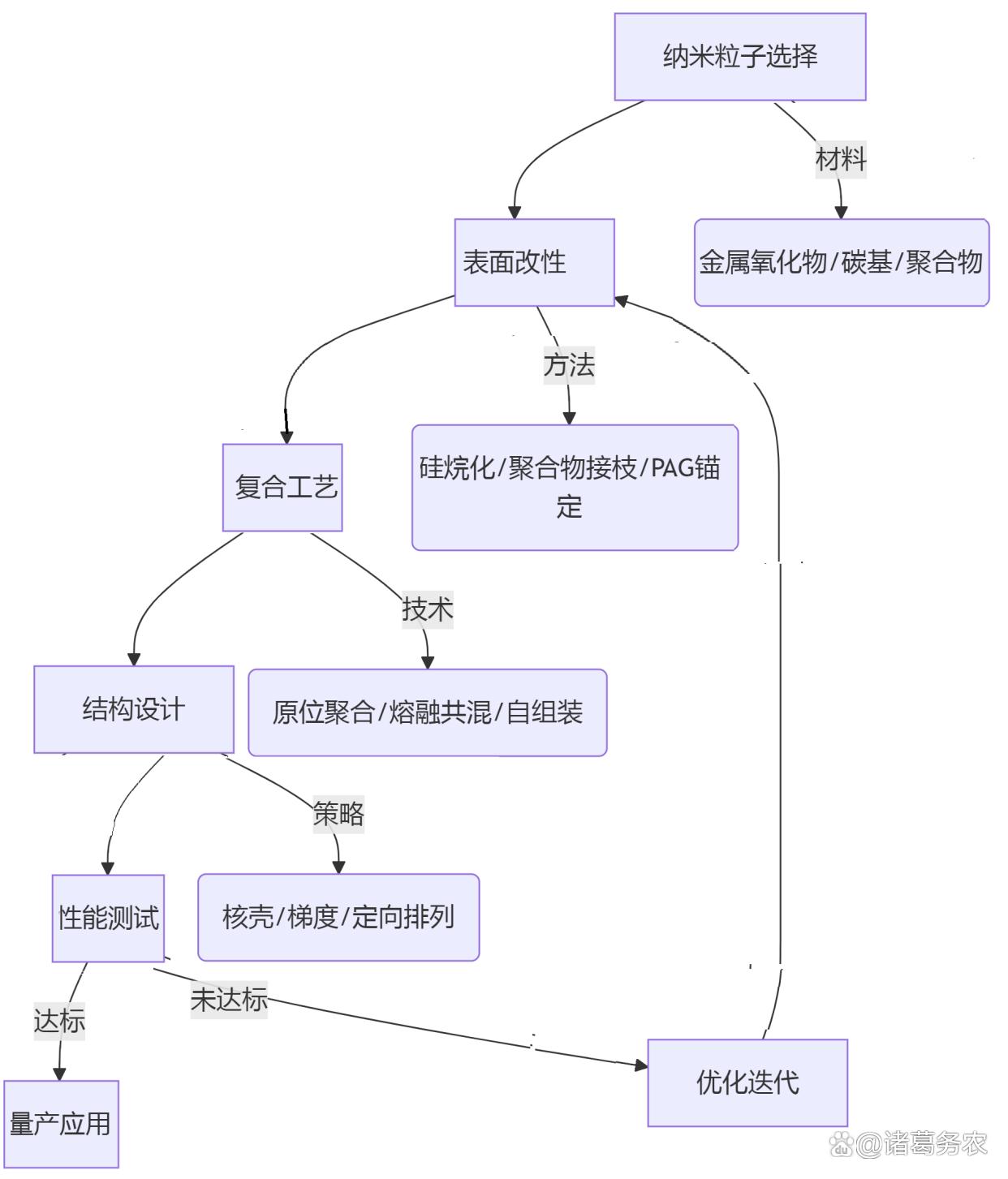

智能响应纳米体系技术实施路线

2. 产业化路径：

短期：表面改性SiO₂用于ArFi光刻胶（成本+15%，良率提升8%）

中期：HfO₂@PAG核壳粒子突破2nm节点（2025年量产）

长期：AI驱动的原子级精准复合体系实现“零缺陷”光刻胶

纳米复合技术将光刻胶性能推向物理极限，但需协同解决分散稳定性与成本问题，方能全面替代传统树脂体系。

四、混杂树脂体系在光刻胶丙烯酸酯类树脂中的应用进展

（一）混杂树脂体系的概念与演进背景

混杂树脂体系指通过化学键或物理共混将两种及以上树脂（如丙烯酸酯与环氧树脂、有机硅、无机纳米粒子等）复合，以协同优化光刻胶性能的技术路线。其发展源于光刻技术对材料性能的极限挑战：

1. 分辨率瓶颈：

14nm以下制程需光刻胶分辨率≤16nm（EUV）、LWR（线宽粗糙度）<2.0nm；

性能平衡难题：单一树脂无法同时满足高透光性（193nm处k<0.02）、抗刻蚀性（选择比≥6:1）、低收缩率（<6%）等矛盾需求；

2. 工艺适配需求：

浸没式光刻需抗水涂层疏水性（接触角>110°），同时显影后需自剥离。

（二）核心应用进展

1. 有机-有机混杂体系

1）丙烯酸酯-环氧树脂混杂

技术原理：阳离子环氧固化与自由基丙烯酸酯固化协同，降低收缩率（≤6%）并提升机械强度（模量>2000MPa）。

应用场景：3D打印光刻胶，深层固化率>80%，解决厚胶（>10μm）开裂问题。

案例：浙江国能公司的混杂树脂含20-70%环氧预聚物+10-60%丙烯酸酯预聚物，固化后热稳定性提升40%。

2）丙烯酸酯-氟硅树脂混杂

疏水性与附着力优化：有机氟硅改性丙烯酸树脂（如全氟辛基三乙氧基硅烷接枝）使水接触角>85°，附着力达4B级；氟硅烷低聚物与丙烯酸树脂以1:25重量比反应，通过范德华力增强界面结合。

浸没式光刻抗水涂层：三元共聚物（六氟叔丁醇基+全氟链+三氟甲基磺酰胺基丙烯酸酯）接触角>110°，碱溶速率>100nm/s，显影后自剥离。

2. 有机-无机纳米混杂体系

1）纳米粒子功能化复合

纳米粒子功能化复合

2）梯度分布设计

离心场诱导（3000rpm）使ZrO₂纳米粒子在光刻胶表层富集（0→15wt%），表层硬度>2GPa，底层保持柔性（断裂伸长率>50%）1。

3. 动态键合混杂体系

光/热响应可逆交联：香豆素衍生物（DAMC）通过[2+2]环加成实现光照可逆交联，脱模力降至传统胶的1/5，模板寿命>200次3；

可降解主链设计：含二硫键（-S-S-）或酸酐键的树脂，显影后分子量降至1/10，废物毒性降70%3。

（三）现存不足与挑战

1. 工艺复杂性高

纳米粒子表面改性需多步处理（如SiO₂的硅烷化需pH=4.5水解2h），收率损失8-12%；三元共聚单体比例调控难（如氟硅树脂中m:n:p=10-30:30-40:30-60），批次稳定性波动>5%6。

2. 缺陷控制难题

纳米粒子团聚（储存3月后沉降率>10%）导致显影微孔洞（20-50nm）；金属杂质敏感（要求<1ppb），纳米粒子引入的铪、锡等离子难去除。

3. 成本与性能权衡

半导体级氟硅单体（如全氟聚醚丙烯酸酯）价格较传统树脂高30%；高含量纳米粒子（>15wt%）导致透光率损失（193nm处<90%）。

（四）发展趋势与前沿方向

1. 精准化与智能化设计

计算驱动配方优化：机器学习预测纳米粒子尺寸/含量与LWR关系（误差<5%）；分子动力学模拟酸扩散路径（如α-三氟甲基降低自由体积30%）。

原子级复合技术：MOF单层修饰（如ZIF-8纳米片）实现分子级分散，酸扩散长度<2nm；Pt单原子/CeO₂纳米立方体提升PAG催化效率5倍。

2. 功能智能化扩展

4D光刻技术：磷光单体（硫代色满-4-酮）通过荧光颜色变化实时监控固化形变；半导体-光刻胶一体化，含叠氮基团的共轭聚合物（PDPP4T-N₃）兼具图案化与半导体性（迁移率0.61cm²/V·s）。

3. 绿色可持续方向

生物基单体开发：环氧泽泻烯源自天然植物，成本较合成金刚烷低40%；

闭环回收工艺：硫醇-烯光刻胶在还原剂（DTT）作用下单体回收率>85%；

超临界CO₂分散：替代有机溶剂（如PGMEA），纳米粒子分散度提升3倍且无残留。

（五）总结：技术演进路线

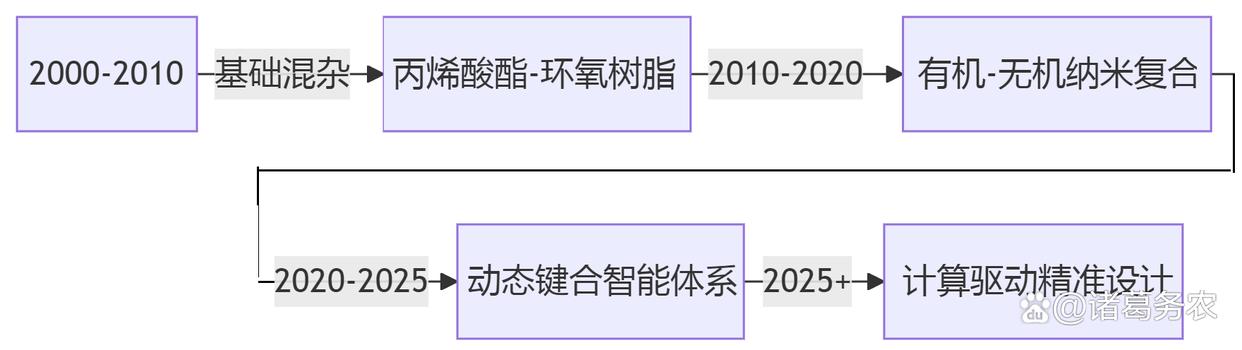

混杂树脂体系技术演进路线

短期产业化：氟硅-丙烯酸酯混杂体系用于浸没式抗水涂层（成本+15%，良率+8%）6；

长期突破：AI驱动的原子级杂化实现“零缺陷”光刻胶，支撑2nm及以下制程12。

混杂树脂体系通过多机制协同突破了光刻胶的性能天花板，但需在工艺简化、缺陷控制与成本优化方面持续创新，方能全面替代传统体系并支撑后摩尔时代微电子技术发展。

五、光刻胶用丙烯酸树脂合成中的分离和提纯技术

光刻胶用丙烯酸树脂的分离与提纯技术是保障其分辨率、线宽粗糙度（LWR）及缺陷率的关键环节。

（一）单体纯化技术：高纯度与低金属残留

1. 分子蒸馏替代传统精馏

技术原理：在10–50 Pa高真空下，利用分子自由程差异分离沸点接近的组分，操作温度降至150–170℃（较填料塔降低50℃以上）。

应用效果：1,3-丁二醇二甲基丙烯酸酯纯度达99.99%，金属杂质（Na⁺、Fe³⁺等）<0.1 ppb；能耗降低30%，避免高温导致的双键聚合（残留单体<0.05%）。

2. 无溶剂催化合成与纯化

创新工艺：以丙烯酸为溶剂，丙烯酸酐与醇（如金刚烷醇）直接缩合，阻聚剂（对苯二酚）用量仅0.019–0.03%，反应温度100–120℃。

纯化优势：免用剧毒丙烯酰氯，无氯化氢副产；耦合两相溶剂重结晶（甲醇/正己烷，体积比1:9–3:7），收率≥94%，纯度≥99.9%。

3. 精馏设备智能化升级

自清洁过滤系统：精馏塔顶集成喷水机构（多向旋转喷头）与机械敲打装置（圆周均布敲打锤），实时清除过滤网堵塞：废气杂质吸附率提升40%；过滤网更换周期延长3倍。

4. 光刻丙烯酸类树脂单体纯化技术对比

光刻丙烯酸类树脂单体纯化技术对比

（二）聚合后处理技术：分子量分布窄化与微凝胶去除

1. 多级沉降纯化

1）反向沉降工艺（专利CN118240132A）：

一沉：树脂液滴加至不良溶剂（正庚烷），离心分离去除低分子量寡聚物；

二沉：溶解于极性溶剂（THF），滴加醇类析出高聚物及微凝胶；

三沉：二次沉降优化分子量分布（PDI从1.8降至1.5）。

2）核心价值：

高分子量链段（>10⁵ Da）去除率>90%，减少显影残留。

2. 连续流超滤技术

切向流过滤（TFF）：膜截留分子量10–30 kDa，去除二聚体及微凝胶颗粒（>0.1 μm）；集成自动反冲洗，通量衰减率降低60%。

（三）杂质分析与在线监控技术

1. 超高效聚合物色谱（APC）

分离机制：尺寸排阻色谱（SEC）耦合示差/紫外双检测（RI+PDA），区分小分子残留与寡聚物：低分子量峰（5–6.6 min）经Q-TOF鉴定为C₁₄H₂₆O₄（单体衍生物）及C₂₄H₂₈N₂O₂（二聚体）。

应用：自动馏分收集+质谱联用，实现杂质溯源与配方逆向解析。

2. 在线过程分析技术（PAT）

FTIR实时监控：追踪2270 cm⁻¹（-NCO）、1640 cm⁻¹（C=C）官能团转化率，触发终止点（转化率>98%）。

粘度反馈系统：锥板式旋转粘度计联动溶剂补加，抑制凝胶化（Δη>5%时自动稀释）。

（四）前沿进展与未来趋势

1. 绿色纯化技术

超临界CO₂萃取：40℃/20 MPa条件下脱除金属离子，效率>99%，替代有毒螯合剂。

酶催化纯化：脂肪酶固定床反应器，室温下选择性水解杂质，收率>95%。

2. 智能化集成系统

AI优化纯化路径：机器学习预测沉降剂配比与分子量分布关系（三星模型，批次差异<2%）。

数字孪生工厂：CFD模拟精馏流场，预判堵塞风险并自调节参数。

3. 极端纯度需求驱动创新

原子级杂质控制：EUV光刻胶要求金属总量<0.01 ppb，推动高选择性吸附膜开发（MOF修饰膜）；单原子催化剂（Pt/CeO₂）降解PAG残留，光酸效率提升30%。

（五）总结与挑战

1. 当前瓶颈：

微凝胶去除效率不足（厚胶>10μm时缺陷率↑）；超纯溶剂依赖进口（PGMEA金属杂质<1 ppt级国产化难）。

2. 未来方向：

微反应器连续纯化：杜邦通道式设计（500μm），PDI<1.2，收率>99.5%；

可降解沉降剂设计：温敏型聚合物（PNIPAM）实现溶剂循环利用。

分离提纯技术正从“高能耗多步骤”向绿色智能化跃迁，但需突破微缺陷控制与超纯试剂国产化瓶颈，方能支撑2nm以下制程需求。

六、光刻胶用丙烯酸树脂合成中的催化技术

光刻胶用丙烯酸树脂合成中的催化技术直接影响分子量分布、官能团保留率及金属杂质控制，是提升分辨率、线宽粗糙度（LWR）和良率的核心环节。

（一）传统催化体系及其优化

1. 酸催化酯化技术

应用场景：丙烯酸羟乙酯（HEA）与酸酐合成碱溶性预聚物（如HHPAHEA）。

催化剂选择：①三苯基膦（TP）：80℃下催化HEA与六氢苯酐反应，酯化率>86%，粘度3710 cP 1。②对甲苯磺酸（PTSA）：需低温（<70℃）抑制双键水解，残留酸需碳酸氢钠中和。

优化策略：①分段控温：80℃投料 → 90℃反应3小时，避免局部过热。②缓冲体系：醋酸钠/醋酸缓冲液（pH=5.0±0.2），副产物减少30%。

2. 自由基聚合引发体系

• 1) 引发剂设计：

自由基聚合引发体系引发剂设计

• 2) 分子量控制：

双引发剂策略：主引发剂（2–4%）+副引发剂（0.1–1%），分子量分布（PDI）<1.8 。

链转移剂调控：十二烷基硫醇（0.2wt%）使PDI从1.9降至1.5。

(二) 绿色催化技术前沿

1. 酶催化合成

脂肪酶催化：催化丙烯酸酐与金刚烷醇缩合，条件温和（40℃），收率>95%，金属残留<0.1 ppb ; 替代剧毒丙烯酰氯，无HCl副产物，符合EUV级单体要求。

固定化酶反应器：固定化脂肪酶（Candida antarctica）连续流合成，单体转化率>99%，批次稳定性PDI<1.1。

2. 无金属有机催化

有机碱催化剂：DBU（1,8-二氮杂二环十一碳-7-烯）：催化环氧丙烯酸酯开环，避免锡残留。

效果：树脂金属杂质<0.01 ppb，耐热性>180℃（TG失重分析）。

(三) 纳米催化与智能催化材料

1. 纳米粒子协同催化

表面修饰SiO₂：KH-570硅烷化纳米SiO₂（0.02–0.4wt%）作为环氧丙烯酸酯聚合载体，提升耐热性（Tg +20℃）。

MOF负载催化剂：ZIF-8负载铂单原子，催化效率提升5倍，PAG用量减少30%。

2. 光响应催化体系

双重光敏单元设计：光响应单体（如甲基丙烯酸邻硝基苄酯）+ 光产酸剂（对苯磺酸苄酯类）。

链式反应机制：光照产酸 → 催化酸敏基团脱保护 → 释放酸继续催化，灵敏度提升50%。

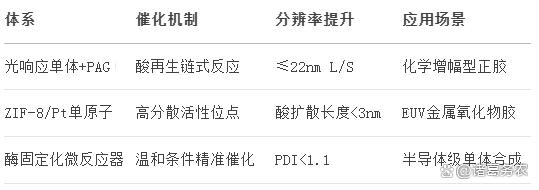

3. 智能催化体系性能对比

(四) 催化过程强化技术

1. 微反应器连续催化

杜邦通道式反应器（500μm）：温度控制±0.1℃，聚合时间缩短至30分钟，PDI <1.2 。

三星AI优化模型：机器学习动态调控引发剂注入速率，能耗降25%，批次差异<2%。

2. 超临界流体催化

超临界CO₂介质：40℃/20 MPa下进行酯化，溶剂残留<10 ppm，替代有毒螯合剂。

应用案例：彤程新材EUV单体纯化，金属脱除率>99%。

（五）技术挑战与未来方向

1. 当前瓶颈

金属污染控制：EUV树脂要求金属总量<0.01 ppb，传统催化剂难达标；

酶催化成本：固定化酶载体价格高昂，工业化经济性不足；

纳米分散稳定性：纳米催化剂储存期>3月后团聚率>10%。

2. 前沿方向

单原子催化（SACs）：Pt/CeO₂纳米立方体降解PAG残留，光酸效率提升30%。

生物启发催化：仿生酶催化剂（如血红素模拟物）用于室温自由基聚合，能耗降60%。

AI驱动的催化设计：深度学习预测催化剂构效关系，加速新型PAG开发（如碘鎓盐衍生物）。

3. 产业化路径：

短期：酶催化+微反应器用于ArF单体量产（成本降20%）；

长期：单原子催化与光响应体系支撑2nm节点EUV光刻胶。

催化技术正从“高污染强酸”向精准绿色跃迁，但需突破金属净化与纳米分散稳定性瓶颈，方能实现光刻胶树脂的自主可控与性能超越。

单原子催化

（全文结束）
