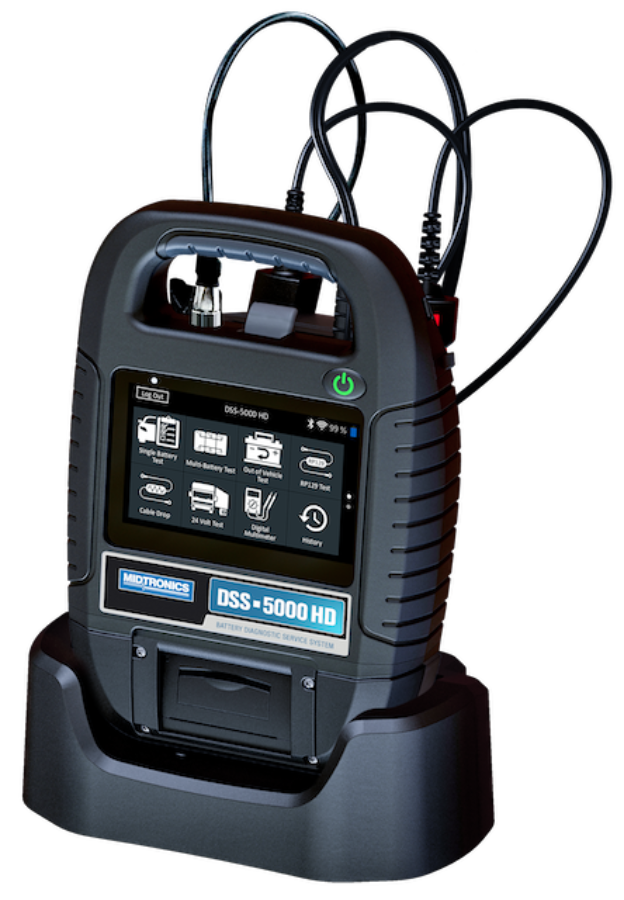

重型设备电气系统的 “智能诊断中枢”：DSS-5000 HD 高清重型电池和电气系统分析仪技术解析

在矿山机械、港口吊机、重型卡车、大型发电机组等 “重资产” 设备领域，电气系统故障导致的停机损失堪称 “天价”—— 一台 400 吨矿用挖掘机停机 1 小时，直接损失超 5 万元；港口集装箱岸桥故障 1 天，影响吞吐量超 2000 标箱。这些设备的电气系统具有 “三高” 特性：电压高（12V/24V/36V/48V 多规格）、容量大（500-3000Ah 电池组）、功率强（启动电机功率达 20kW），传统检测设备因 “精度不足、适配性差、数据碎片化”，难以满足重型场景的深度诊断需求。

DSS-5000 HD 高清重型电池和电气系统分析仪以 “全维度检测 + 智能诊断 + 极端环境适配” 为核心，整合了高频传感技术与工业物联网（IIoT）能力，成为重型设备电气系统的 “智能诊断中枢”，不仅能精准定位故障，更能通过数据趋势预测潜在风险。

一、产品定位与核心价值

DSS-5000 HD 的核心属性是 **“重型设备电气系统全生命周期诊断平台”**，区别于传统 “单一检测工具”，其定位聚焦三大核心价值：

• 全系统穿透式诊断：覆盖 “电池组（单体 + 整组）→启动系统（电机 + 线路）→充电系统（发电机 + 调节器）→电控单元（ECU / 传感器）” 全链路，实现 “故障点精准定位到厘米级线路、微欧级电阻”；
• 多场景极端适配：支持 12V-48V 全电压系统（含特种车辆 48V 高压启动），电池容量检测范围扩展至 50-3000Ah（覆盖超大型储能电池组），通过 IP67 防尘防水、150G 抗振动测试（远超 SAE J1455 标准），在矿山粉尘、港口盐雾、沙漠高温（70℃）环境中稳定运行；
• 预测性维护能力：通过内置 AI 算法分析历史检测数据（如内阻变化趋势、启动电压降波动），提前 3 个月预警电池老化、线路氧化等潜在故障，某矿山车队应用后，突发电气故障减少 70%。

二、技术架构与核心功能：从 “检测” 到 “预测” 的升级

1. 电池组深度诊断：破解大容量电池的 “隐性衰退”

重型设备电池组（多为铅酸免维护、胶体或磷酸铁锂）的衰退常表现为 “单体落后”“整组不均衡”，传统检测仅能测整组电压，无法识别局部问题。DSS-5000 HD 通过 “高频多维度检测” 实现穿透式分析：

• 超高清电导测试：采用 5kHz 高频交流电（传统设备为 1kHz），测量精度提升至 ±0.5%，可识别单体电池 0.01mΩ 的内阻变化（对应 5% 的容量衰减）。某港口 48V/1000Ah 电池组检测中，发现 3 节单体内阻比平均值高 15%，提前更换避免整组失效；
• 多串均衡性扫描：支持 2-12 串电池组（如 48V=4 串 12V）同步检测，单体电压分辨率达 0.0001V，自动生成 “电压 - 内阻热力图”，直观显示不均衡点。某矿用卡车 24V 电池组检测显示，第 2 串电压比其他串低 0.3V，定位为连接片氧化，处理后启动电流降低 200A；
• 全温域性能评估：内置温度 - 容量关联模型，可模拟 - 40℃~70℃下的电池放电能力（如 - 30℃时预测容量保持率），东北某风电场用其评估备用电池，冬季启动成功率从 65% 提升至 98%；
• 锂电池专项检测：针对新能源重型设备（如电动矿卡）的磷酸铁锂电池组，支持检测单体电压（3.2V±0.01V）、循环寿命（基于充放电曲线斜率），避免过充过放导致的鼓包风险。

2. 启动系统动态诊断：捕捉大功率启动的 “毫秒级异常”

重型设备启动瞬间电流可达 2000A（是普通汽车的 20 倍），线路压降、电机磨损等问题会被瞬间峰值掩盖，传统设备难以捕捉。DSS-5000 HD 通过 “高频采样 + 波形解析” 实现动态诊断：

• 启动过程全波形记录：以 10000 次 / 秒的采样率记录启动电压、电流曲线（传统设备为 1000 次 / 秒），精准捕捉 “电压谷值”（应≥9V@12V，≥18V@24V，≥36V@48V）和 “电流峰值持续时间”（正常≤3 秒）。某起重机启动波形显示，电压谷值 16V（24V 系统，标准≥18V），最终定位为电瓶桩头氧化（接触电阻 0.8Ω）；
• 启动电机健康度评分：通过电流波形斜率、峰值衰减率等 12 项参数，生成 0-100 分健康评分（＜70 分需维修）。某车队 10 台重卡检测中，3 台评分 65 分，拆解发现电机碳刷磨损 30%，更换后启动时间缩短 1.5 秒；
• 线路损耗分布分析：分段检测启动回路（电瓶→继电器→电机）的电压降（每段应≤0.2V），定位虚接或老化线路。某港口吊机启动线路总压降 1.2V，分段检测发现继电器触点压降 0.8V，更换后启动能耗降低 15%。

3. 充电系统智能评估：保障大功率发电机的 “稳定输出”

重型设备发电机功率达 10-20kW（为多组电池、液压系统、电控设备供电），其输出不稳定会导致电池过充 / 欠充、电控系统误报。DSS-5000 HD 通过 “动态负载模拟 + 谐波分析” 实现全面评估：

• 全负载段输出测试：模拟 0-100% 负载（如开启空调、液压泵、灯光），检测发电机输出电压（12V 系统应 13.8-14.4V，24V 系统 27.6-28.8V），判断调节器响应速度（负载变化时电压波动应≤0.3V）。某发电机组检测发现，50% 负载时电压骤降 2V，更换调节器后电池寿命延长 1 年；
• 谐波畸变率分析：测量充电电压中的谐波成分（总畸变率 THD 应≤5%），避免高谐波干扰 ECU、传感器（如转速传感器误报）。某混凝土搅拌车 THD 达 15%，修复发电机整流桥后，电控系统故障报警消失；
• 智能充电曲线匹配：针对不同电池类型（铅酸 / 锂电 / AGM），自动推荐最优充电参数（如锂电均衡电压 3.65V / 单体），某电动矿卡应用后，电池循环次数从 1200 次提升至 1500 次。

4. 智能互联与工业级设计：适配重型场景的 “耐用性 + 智能化”

• 极端环境防护：机身采用军工级压铸铝 + 不锈钢材质，IP67 防护（可短时浸水 1 米），工作温度 - 40℃~70℃（沙漠 / 极寒地区适用）；150G 抗振动（相当于矿用卡车颠簸强度），确保检测数据无漂移；
• IIoT 数据互联：支持 4G/WiFi 无线传输，检测数据实时上传至云端管理平台（可接入企业 ERP/MES 系统），生成 “单设备健康档案 + fleet 趋势报告”。某物流集团 300 辆重卡通过平台实现电池健康可视化管理，维护效率提升 60%；
• 操作智能化：10 英寸阳光下可视触摸屏（戴手套可操作），支持语音控制（如 “检测 24V 电池组”），内置 “故障案例库”（含 1000 + 重型设备故障解决方案），维修人员无需专业知识即可快速定位问题；
• 安全冗余设计：检测夹钳采用耐高压绝缘材料（1000V 耐压），内置保险丝（200A 过载保护），反接时自动断电（无火花、无损坏），适应重型设备高电压操作场景。

三、典型应用场景与实战价值

1. 矿山机械（矿用卡车、挖掘机）

• 痛点：24V/36V 多电池组，工作环境粉尘大、振动强，电池寿命短（常＜8 个月），启动故障导致停机损失大；
• 解决方案：DSS-5000 HD 每周巡检，重点检测电池均衡性、启动线路压降、发电机谐波；
• 价值：某铁矿 10 台矿用卡车应用后，电池更换周期从 8 个月延长至 15 个月，年节省成本 60 万元，突发启动故障从每月 5 次降至 0 次。

2. 港口设备（岸桥、场桥、集装箱卡车）

• 痛点：48V 高压启动系统，盐雾环境导致线路腐蚀快，发电机输出不稳定影响电控系统；
• 解决方案：用 DSS-5000 HD 的 “盐雾环境模式”，强化线路压降检测和发电机谐波分析；
• 价值：某港口 5 台岸桥应用后，电控系统误报率下降 80%，单次故障排查时间从 6 小时缩短至 40 分钟，年减少停机损失超 100 万元。

3. 大型发电机组（应急电源、柴油发电机）

• 痛点：备用电池组（2000-3000Ah）长期浮充导致硫化，应急启动时失效风险高；
• 解决方案：每月用 DSS-5000 HD 检测电池电导和浮充电压，结合趋势数据预测备用时长；
• 价值：某数据中心备用发电机组通过检测发现电池组容量衰减 30%，及时更换避免了台风期间停电风险，间接挽回损失超 500 万元。

四、操作与运维指南

1. 检测流程（以 36V 矿用挖掘机为例）

1. 连接智能夹钳：红色接正极，黑色接负极（自动识别电压，无需手动设置）；
2. 选择场景模式：触摸屏点击 “矿山机械→36V→全系统检测”（或语音指令 “检测 36V 全系统”）；
3. 自动执行检测：15 分钟内完成电池组（6 串 6V）均衡性→启动过程波形→发电机全负载输出测试；
4. 查看智能报告：屏幕显示健康评分（如 85 分）、故障点（如 “第 4 串电池内阻偏高”）及解决方案（“建议均衡充电 2 小时”）。

2. 维护与校准

• 校准周期：每年用高精度电阻箱（0.1-100mΩ）校准电导模块，误差需≤±1%；
• 耗材更换：检测夹钳接口每 1 年清洁一次（避免盐雾 / 粉尘腐蚀），线缆寿命 3 年（成本约 1200 元 / 套）；
• 固件升级：通过 4G 自动更新，获取新车型数据库（如新型电动矿卡）和算法优化（如低温补偿模型迭代）。

3. 注意事项

• 检测时远离旋转部件（如发电机皮带轮），确保夹钳与电池桩头紧密接触（避免大电流火花）；
• 盐雾环境使用后，用淡水冲洗设备表面（IP67 防护允许），擦干接口水分；
• 锂电池检测前需确认电池组 BMS 已关闭（避免保护机制干扰检测）。

五、总结与对比优势

DSS-5000 HD 通过 “超高清检测精度、全电压适配、极端环境耐用性、IIoT 智能互联”，重新定义了重型设备电气系统诊断标准。与同类产品相比，其核心优势在于：

• 比 MDX-700 HD 支持更高电压（48V）、更大容量（3000Ah），采样率提升 10 倍，故障定位精度达厘米级；
• 比传统固定式检测台（如某品牌工业检测系统）更便携（重量 4.2kg），且支持无线数据上传，适合户外 / 移动场景；
• 比普通万用表 / 示波器组合检测效率提升 80%，且能识别隐性故障（如未表现为电压异常的内阻超标）。

若您在矿山、港口、物流等领域的重型设备维护中，面临 “故障难定位”“检测设备不耐造”“维护成本高” 等问题，DSS-5000 HD 可提供从 “被动维修” 到 “主动预测” 的全链路解决方案。

互动提问：您的设备是哪种电压系统？是否遇到过 “电压正常但启动无力” 的隐性故障？欢迎留言，我将为您提供针对性检测方案。
