一、综合解释

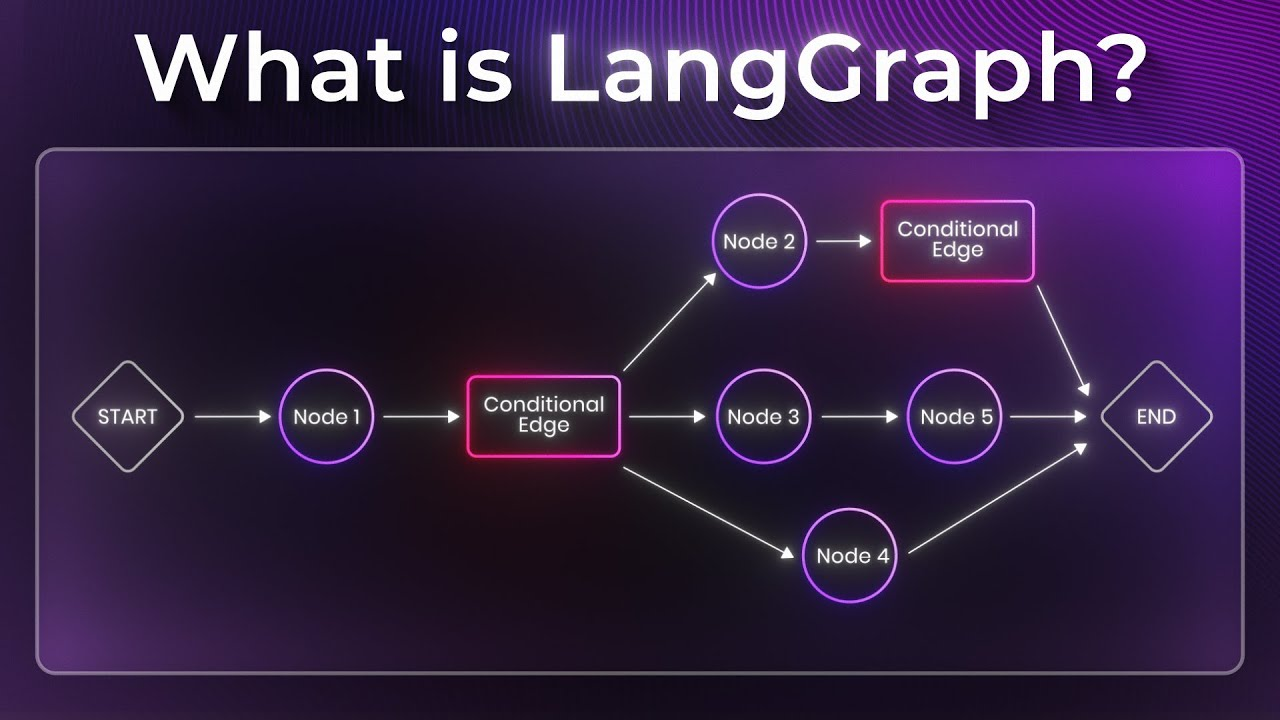

LangGraph 是一个非常热门的开源框架，用于构建多步骤、可控的语言模型（LLM）工作流或智能体（Agent）系统。它相当于是 LangChain 的“图式版本”，但设计更现代、更简洁，核心思想是用 有向图（DAG）来定义 LLM 调用流程。

参考文档：https://reference.langchain.com/python/langgraph/

LangGraph = “可视化 + 可控制 + 有状态”的 LLM 流程编排框架。

二、核心概念

概念	含义
Node（节点）	图中的基本执行单元（比如调用一个模型、执行一个函数、检索数据库等）。
Edge（边）	描述节点之间的执行依赖（谁执行完触发谁）。
State（状态）	每个节点都可以共享或修改全局上下文状态。LangGraph 天生支持有状态执行。
Graph（图）	将节点与边组合成一个完整的工作流或智能体系统。

三、简单的图构建

方法	描述
add_node	向状态图添加一个新节点。
add_edge	从开始节点（或开始节点列表）向结束节点添加一条有向边。
add_conditional_edges	从起始节点向任意数量的目标节点添加条件边。
add_sequence	添加将按提供的顺序执行的节点序列。
compile	将状态图编译为CompiledStateGraph对象。

• 例子1

from langgraph.graph import StateGraph, END
from typing import TypedDict

# 定义状态
class State(TypedDict):
    message: str

# 定义节点函数
def greet(state: State):
    return {"message": f"Hello, {state['message']}"}

def end(state: State):
    print(state["message"])
    return state

# 构建图
graph = StateGraph(State)
graph.add_node("greet", greet)
graph.add_node("end", end)

graph.add_edge("greet", "end")
graph.set_entry_point("greet")
graph.set_finish_point("end")

# 执行
app = graph.compile()
app.invoke({"message": "LangGraph!"})
# Hello, LangGraph!

• 例子2

from langchain_core.runnables import RunnableConfig
from typing_extensions import Annotated, TypedDict
from langgraph.checkpoint.memory import InMemorySaver
from langgraph.graph import StateGraph
from langgraph.runtime import Runtime

def reducer(a: list, b: int | None) -> list:
    if b is not None:
        return a + [b]
    return a

class State(TypedDict):
    x: Annotated[list, reducer]

class Context(TypedDict):
    r: float

graph = StateGraph(state_schema=State, context_schema=Context)

def node(state: State, runtime: Runtime[Context]) -> dict:
    r = runtime.context.get("r", 1.0)
    x = state["x"][-1]
    next_value = x * r * (1 - x)
    return {"x": next_value}

graph.add_node("A", node)
graph.set_entry_point("A")
graph.set_finish_point("A")
compiled = graph.compile()

step1 = compiled.invoke({"x": 0.5}, context={"r": 3.0})
print(step1)
# {'x': [0.5, 0.75]}

四、Agent理解

4.1 Langgraph中的Agent

在 LangGraph 中，Agent 是一种“工具调用 + 语言模型循环执行”的结构。简单来说：

• 模型（LLM）接收输入（如用户消息）→ 输出可能包含“调用工具（tool_calls）”的指令。

• 如果模型决定调用工具，那么工具节点（ToolNode）被触发，执行对应函数／API，将结果返回。

• 模型再基于新的状态继续推理／调用工具，如此循环，直到没有工具调用为止。

• 最终，Agent 输出最终的消息／状态。

这种模式其实对应了很多“ReAct”范式（Reasoning + Acting）——模型不仅回答，还决定是否执行操作，再依据反馈继续。 LangGraph 提供了对应的 graph 构建、工具节点、状态注入等机制来支持这个流程。

4.2 Agent 的执行流程

分为如下步骤：

1. 初始输入（通常是 messages 包含用户消息）被送入 agent node。

2. Agent node 调用模型，模型生成输出。如果输出里指定调用工具（tool_calls）的话，进入下一步。

3. 工具节点（ToolNode）执行每一个 tool_call，返回 ToolMessage 添加到 messages 列表中。

4. 回到 agent node，再次调用模型，基于扩展后的 messages。

5. 重复上述步骤，直到模型输出不包含 tool_calls，然后流程结束，返回最终状态。

该流程在文档中用一个序列图也描述了：U（User）→ A（LLM）→ (loop) → T（Tools） → A → … → U。

4.3 关键组件讲解

ToolNode

ToolNode 是负责工具调用执行的节点。文档指出它支持：

• 并行执行多个工具调用。

• 错误处理（当工具参数错了、工具执行出错时） 。

• 注入状态（InjectedState）或者持久化存储（InjectedStore）让工具访问更多上下文或跨会话数据。

InjectedState / InjectedStore

• InjectedState：注入当前 graph 状态（如消息列表、其他状态字段）到工具中，但模型并不能直接看到这些注入字段以避免泄露内部状态。

• InjectedStore：注入持久存储（如跨会话记忆），工具可以读写，但模型仍不可直接访问。

tools_condition

这是一个条件路由函数，当最后一个 AIMessage 包含 tool_calls 时，它会让流程跳转到 ToolNode，否则结束流程。

状态 schema、context schema

• state_schema：定义 graph 状态结构（例如必须包含 messages 和 remaining_steps 等字段） 。

• context_schema：运行时的上下文结构（如用户、会话元数据） 。

remaining_steps / recursion limit

文档提到 remaining_steps 用于限制 Agent 最大执行步数。如果剩余步数 <2 且模型还想调用工具，则 Agent 会提前停止并返回提示“需要更多步骤”而不是抛出错误。

4.4 LangGraph实现Agent最小示例

from langgraph.graph import StateGraph, END
from pydantic import BaseModel
from typing import Optional

from openai import OpenAI
import os
import random

# ========== Qwen ==========
client = OpenAI(
    api_key=os.getenv("DASHSCOPE_API_KEY"),
    base_url="https://dashscope.aliyuncs.com/compatible-mode/v1"
)

def llm(prompt: str) -> str:
    r = client.chat.completions.create(
        model="qwen-plus",
        messages=[{"role":"user","content":prompt}]
    )
    return r.choices[0].message.content.strip()

# ========== tools ==========
def cam1():
    print("[tool] camera1")
    return random.choice(["状态1","状态2"])

def cam3():
    print("[tool] camera3")
    return random.choice(["状态1","状态2"])

# ========== state ==========
class S(BaseModel):
    q: str
    obs: dict = {}
    answer: Optional[str] = None
    _step: int = 0  # 内部计数，防止死循环

# ========== agent logic ==========
def agent_node(state:S) -> S:
    state._step += 1  # 增加步数计数
    # 强制安全停机
    if state._step > 5 and not state.answer:
        state.answer = "无法继续判断，超出最大循环"
        return state

    # 构建 prompt
    prompt = f"""
任务：{state.q}
现有观测：{state.obs}

规则：
- 如果未观测 cam1 并判断需要 -> 写 cam1
- 如果未观测 cam3 并判断需要 -> 写 cam3
- 如果已经观测足够 -> 写 final:你的结论
- 必须只输出一行，不要解释。
""".strip()

    r = llm(prompt)
    print("LLM:", r)

    if "cam1" in r.lower() and "cam1" not in state.obs:
        state.obs["cam1"] = cam1()
    elif "cam3" in r.lower() and "cam3" not in state.obs:
        state.obs["cam3"] = cam3()
    elif "final:" in r.lower():
        state.answer = r.split("final:")[-1].strip()

    return state

def should_continue(state:S) -> str:
    return "end" if state.answer else "loop"

if __name__ == "__main__":
    # ========== graph ==========
    g = StateGraph(S)
    g.add_node("agent", agent_node)
    g.set_entry_point("agent")

    g.add_conditional_edges(
        "agent",
        should_continue,
        {
            "loop":"agent",
            "end":END
        }
    )

    workflow = g.compile()

    # ========== run ==========
    init = S(q="拆包机是否正常投料？")
    result = workflow.invoke(init)

    # workflow.invoke 返回 dict，所以用 result.get("answer")
    print("FINAL =>", result.get("answer"))
