要“设计一款百兆网络监控器”，不能仅仅停留在硬件选型或功能罗列的层面，而应从系统架构、技术逻辑、应用场景与未来演进四个维度进行深度解析。以下是对原始资料的提炼、整合与升华，旨在提供兼具知识性、洞察力和启发性的全面解读。

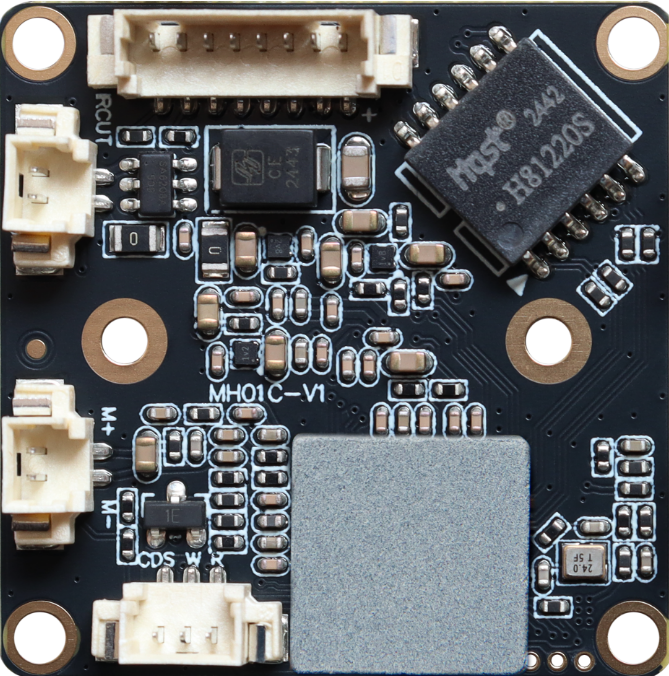

随着产品更新空间不够选用H81220S百兆隔离滤器最合适

一、什么是“百兆网络监控器”？——概念澄清
首先需要明确：“百兆网络监控器”并非一个标准术语，而是对一类具备百兆以太网接口能力、用于视频监控系统的前端接入/中继设备的通俗称呼。它可能指：

工业级光纤收发器（光电转换器）
物理隔离交换机
嵌入式视频服务器/NVR前段模块
智能网络摄像机内置处理单元

在本语境下，“设计一款百兆网络监控器”实质是：

构建一个支持百兆带宽传输、稳定可靠、适用于复杂环境的网络视频采集与回传节点设备或子系统。

二、深层逻辑拆解：从碎片信息中提炼系统思维
原始资料看似零散，实则蕴含一套完整的网络监控系统设计方法论。我们可以将其归纳为五大核心逻辑链条：
1. 带宽驱动的设计原则 —— 百兆还是千兆？由实际负载决定
关键数据：

720P摄像机码流 ≈ 3~4Mbps
1080P摄像机码流 ≈ 8Mbps（动态编码峰值可达12Mbps）
百兆交换机有效吞吐 ≈ 5070Mbps（理论值的50%70%）

深层结论：

✅ 单台百兆交换机最多承载8~12台720P摄像机，超过即需升级至千兆主干。

这揭示了一个重要工程法则：
👉 网络设计必须基于“并发流量+冗余预留”的双重考量，而非简单叠加标称参数。
💡 启发：未来的监控系统将向“AI+高清化”发展，4K/8MP摄像机码流可达20Mbps以上，百兆链路即将被淘汰，提前规划千兆甚至万兆主干至关重要。

2. 分层架构思想 —— 前端→汇聚→核心的三级网络模型
资料中提到：

“摄像机就近接入区域交换机 → 光纤汇聚到核心交换机 → 支持远程访问”

这是一种典型的三层网络拓扑结构：

层级
功能
推荐配置

接入层
连接IPC（网络摄像机）
百兆电口，国标超五类线

汇聚层
区域集中，二次汇聚
千兆光口，六类线或光纤

核心层
数据转发、存储、管理
万兆核心，冗余架构

深层逻辑：

分布式部署 + 集中式管理 = 可扩展性与稳定性兼备

📌 特别是在水电站这类广域分布场景中，采用“区域汇聚+光纤回传”模式，既能降低布线成本，又能保障远距离通信质量。

3. 物理介质选择 —— 网线≠网线，光纤≠光纤
资料反复强调：

“IPC到交换机用超五类；交换机到机房必须用六类线+水晶头”
“超过100米使用光纤收发器”

背后原理：

双绞线极限为100米（IEEE 802.3标准）
百兆光纤可传2km（多模）至100km（单模）
六类线支持更高信噪比，抗干扰强，适合长距离主干

工业级设备特性补充（如汉源高科HY5700系列）：

无风扇散热、铝合金外壳 → 抗高温/潮湿
双电源冗余输入 → 高可用性
SC/FC接口、-30dBm接收灵敏度 → 强信号容错能力

💡 启发：民用与工业监控的本质差异不在摄像头分辨率，而在网络基础设施的可靠性设计。

4. IP地址管理 —— 小细节决定大成败
资料多次提醒：

“所有设备手动设IP，避免冲突”
“登记造册，禁止自动获取”

深层原因：

监控系统常跨多个子网（内网、外网、无线）
NVR、IPC、服务器、解码器等设备数量庞大
若IP混乱，会导致：

设备离线
录像丢失
远程无法访问
故障排查困难

✅ 正确做法：

划分子网（如192.168.10.x为摄像机段，192.168.20.x为存储段）
使用表格统一登记MAC/IP/位置/用途
配合DHCP保留地址实现半自动化管理

5. 智能化趋势 —— 从“看得见”到“看得懂”
资料提及：

“嵌入式智能视频监控系统基于TMS320DM6446芯片”
“支持视频分析、多级客户端管理”

这意味着现代“网络监控器”已不仅是数据通道，更是边缘计算节点。
新型监控器的核心能力应包括：

能力
说明

本地视频压缩
H.264/H.265/MJPEG双码流输出

智能分析
移动侦测、越界报警、人脸识别

协议兼容
ONVIF、RTSP、GB/T28181 国标对接

安全机制
HTTPS、802.1X认证、防篡改日志

🧠 洞察：未来的“网络监控器”将是集感知、传输、分析于一体的微型AI终端。

三、如何真正“设计”一款百兆网络监控器？——实战框架
结合上述分析，我们提出一个完整的产品设计框架，可用于研发或选型指导。
🎯 设计目标
开发一款适用于中小型园区、工厂、水电站等场景的工业级百兆网络监控接入单元，满足高清视频稳定回传、抗干扰、易维护的需求。

🔧 核心模块设计

模块
技术要求
推荐方案

1. 网络接口
4个百兆RJ45电口 + 1个百兆SC光口
自适应10/100M，支持全双工流控

2. 光纤传输
支持单模/多模，最长40km
波长1310nm或1550nm，SC接口

3. 结构设计
工业环境适用
铝合金外壳，IP40防护，无风扇散热

4. 供电方式
高可靠性
支持DC 24V双电源冗余输入

5. 管理功能
状态监控
LED指示灯（PWR, FX, TPx），支持SNMP简易管理

6. 安装形式
灵活部署
支持导轨安装/DIN rail 或桌面放置

7. 工作环境
宽温运行
工作温度：-10℃ ~ +60℃，湿度≤90%

⚙️ 典型应用场景示例

场景
需求痛点
解决方案

水电站坝区监控
分布广、距离远、电磁干扰强
使用光纤收发器组网，百兆光口连接核心机房

厂区周界监控
多个分散点位，原有布线不足
利用LRE网络延长器，双绞线延伸至300米

老旧建筑改造
无法重新布光纤
使用爱藤延长器，利用旧网线实现百兆远传

城市消防联网
报警信息实时上传
结合GSM无线模块，作为备用通信链路

四、超越“百兆”：面向未来的升级路径
虽然当前仍存在百兆需求，但必须看到技术演进方向：

维度
当前（百兆时代）
未来（千兆+智能时代）

视频分辨率
720P~1080P
4K、8K、全景拼接

编码技术
H.264为主
H.265、H.266、AV1节能编码

网络带宽
百兆接入
千兆接入，PoE++供电

智能能力
移动侦测
AI行为识别、人数统计、车牌识别
