论文标题: HS-FPN: High Frequency and Spatial Perception FPN for Tiny Object Detection
论文链接: https://arxiv.org/abs/2402.10116
代码链接: https://github.com/ShiZican/HS-FPN

---

01 研究动机

特征金字塔网络（FPN）通过融合多尺度特征，极大地提升了通用目标检测的性能。然而，在处理“微小目标检测”（Tiny Object Detection, TOD）任务时，FPN 仍面临严峻挑战。根据论文的分析，其核心问题可归结为三点：

1. 特征信息匮乏：微小目标本身像素面积小，经过骨干网络的多次下采样后，其在特征图上的表示可能仅剩几个像素，有效特征信息严重不足。FPN虽融合了多层特征，但并未直接增强微小目标自身的特征表达。
2. 网络关注度不足：微小目标的特征响应微弱，易被背景噪声淹没。FPN对各层特征采用统一的处理方式（如1x1卷积、特征相加），缺乏对微小目标特征的特殊“关照”，无法有效聚焦于这些关键但微弱的信号。
3. 空间感知能力缺失：FPN通过简单的逐像素相加来融合高层与低层特征。这种方式忽略了特征的空间依赖关系，尤其是在上采样过程中可能引入的像素偏移，会导致微小目标的特征在不同层级间无法精确对齐。

为解决上述问题，该研究从频域分析和空间依赖建模两个角度出发，提出了一个新颖的特征金字塔网络——HS-FPN。

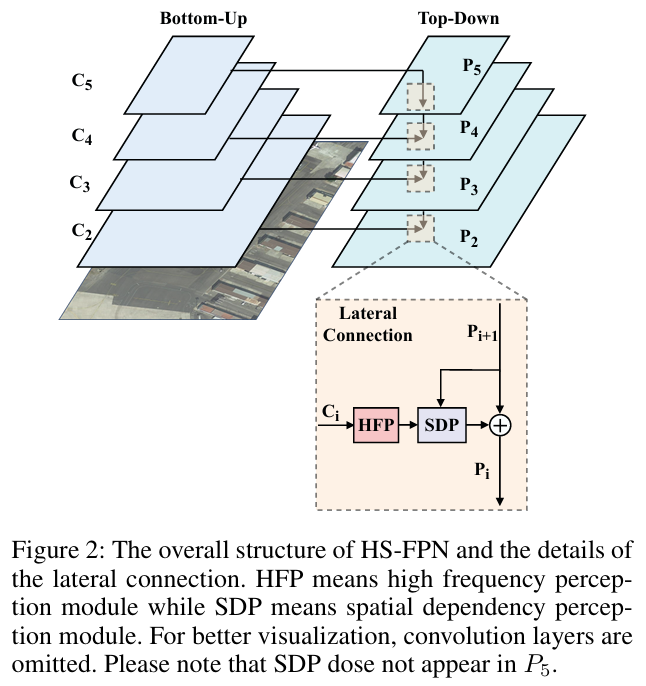

02 HS-FPN 整体架构

HS-FPN的整体结构与FPN相似，保留了自底向上和自顶向下的双路径设计。其核心创新在于横向连接（Lateral Connection）部分，引入了两个关键模块：高频感知模块（HFP）和空间依赖感知模块（SDP）。

• 自底向上：骨干网络（如ResNet）提取不同阶段的特征图 { C 2 , C 3 , C 4 , C 5 } \{C_2, C_3, C_4, C_5\} {C2​,C3​,C4​,C5​}。
• 自顶向下：高层特征图 $P_{i+1}$ 经过上采样后，与经过增强的当前层特征图 $C_i$ 进行融合，生成新的金字塔特征 $P_i$。
• 横向连接创新：
  1. $C_i$ 首先通过 HFP 模块，以增强其中微小目标的特征表达。
  2. 增强后的 $C_i$ 与上采样后的 $P_{i+1}$ 一同送入 SDP 模块，以建立跨层级的空间依赖关系，精确融合特征。

03 核心模块详解

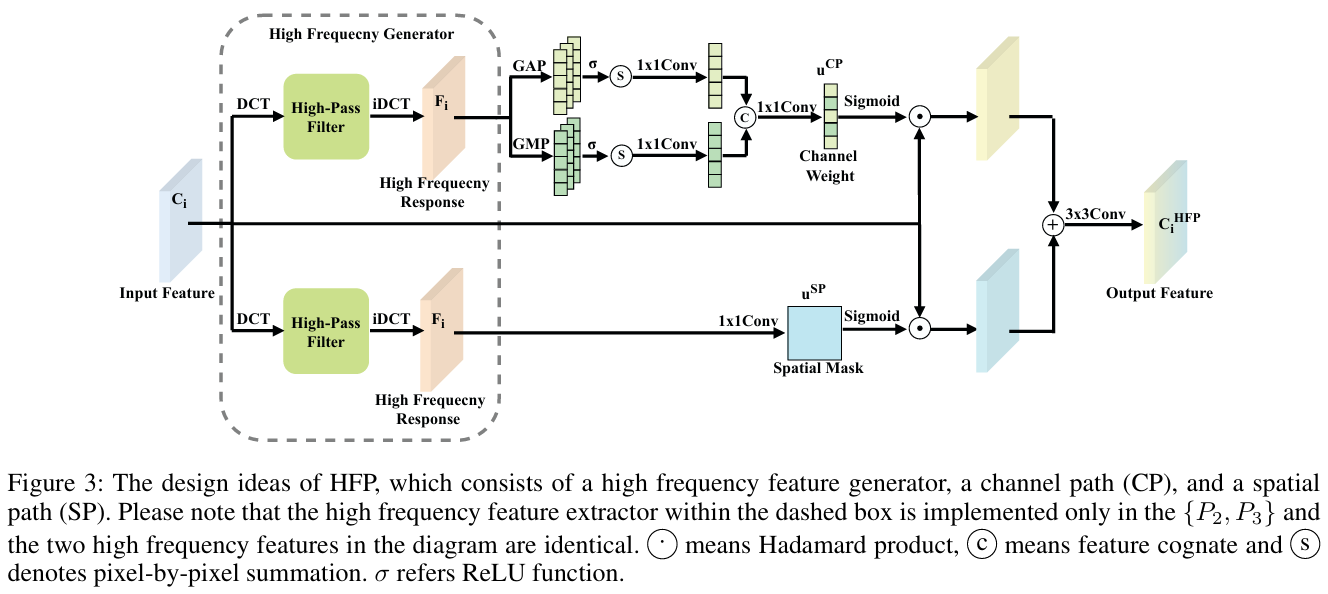

3.1 高频感知模块 (High Frequency Perception, HFP)

HFP模块旨在解决FPN特征信息匮乏和关注度不足的问题。其设计灵感来源于传统图像处理：微小目标的边缘、纹理等细节信息主要对应频域中的高频分量，而大面积的平滑背景则对应低频分量。通过增强高频信号，可以有效凸显微小目标。

设计思路：高频信息提取 → 双路径注意力（通道与空间）→ 特征融合

1. 高频响应生成 (High Frequency Response Generation)：

   • 输入特征图 $C_i$ 首先通过离散余弦变换 (DCT) 转换到频域。
   • 应用一个预设的高通滤波器 (High-Pass Filter)，该滤波器是一个二值矩阵，通过屏蔽左上角的低频区域，仅保留右下角的高频信息。
   • 最后通过逆离散余弦变换 (iDCT) 将保留的高频信息转换回空间域，得到高频响应图 $F_i$。$F_i$ 的维度与 $C_i$ 相同。

2. 双路径注意力机制 (Dual-path Attention)：

   • 通道路径 (Channel Path)：高频响应图 $F_i$ 富含微小目标的特征信息。通过对其进行全局平均池化（GAP）和全局最大池化（GMP）来提取通道统计量，再经过卷积层生成通道注意力权重 $u_{CP}$。该权重作用于原始特征图 $C_i$，使得网络能够重点关注那些包含更多微小目标信息的特征通道。
   • 空间路径 (Spatial Path)：直接利用高频响应图 $F_i$ 作为空间掩码。通过一个1x1卷积聚合 $F_i$ 的通道信息，生成空间注意力权重 $u_{SP}$。将其与原始特征图 $C_i$ 逐像素相乘，能够强化微小目标所在的空间区域，抑制背景干扰。

3. 特征融合与输出：

   • 将通道路径和空间路径的输出特征相加，并经过一个3x3卷积和归一化处理，进一步整合信息并稳定分布。
   • 最终输出增强后的特征图 $C_i^{HFP}$，其维度与输入 $C_i$ 保持一致，确保了模块的即插即用性。

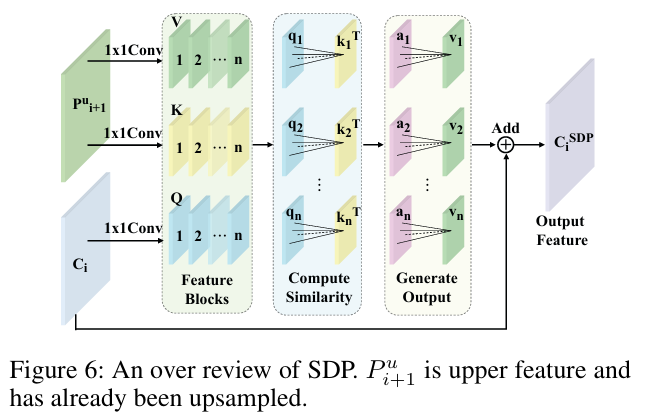

3.2 空间依赖感知模块 (Spatial Dependency Perception, SDP)

SDP模块旨在解决FPN缺乏空间感知能力的问题，尤其用于修正上采样带来的特征错位。它借鉴了Transformer中的注意力机制，但计算方式有所不同。

• 输入：经过HFP增强的当前层特征 $C_i$ 和上采样后的高层特征 $P_{i+1}^u$。
• 计算过程：
  1. 通过三个独立的1x1卷积，分别从 $C_i$ 生成Query (Q)，从 $P_{i+1}^u$ 生成Key (K) 和 Value (V)。
  2. 将Q, K, V划分为若干个特征块 (Feature Blocks)。
  3. 在每个特征块内部，计算Q中每个像素与K中所有像素的相似度，得到注意力矩阵。这是一种块内像素级的交叉注意力。
  4. 该注意力矩阵随后作用于V，生成加权后的新特征。
  5. 最后，将所有处理后的特征块拼接回原始尺寸，并与输入特征 $C_i$ 相加，得到富含空间依赖信息的融合特征。

这个过程的数学表达如下，其中 $j$ 代表第 $j$ 个特征块：
$$a_j=\text{Softmax}\left(\frac{q_j\times k_j^T}{\sqrt{C}}\right),1\le j\le n$$

公式1: SDP 模块中注意力矩阵的计算（源自论文 Formula 3）。

SDP通过在局部区域内精确匹配高低层特征，有效缓解了因上采样导致的像素不对齐问题，并利用高层特征丰富的语义信息来指导和丰富低层的微小目标特征。

04 实验效果与分析

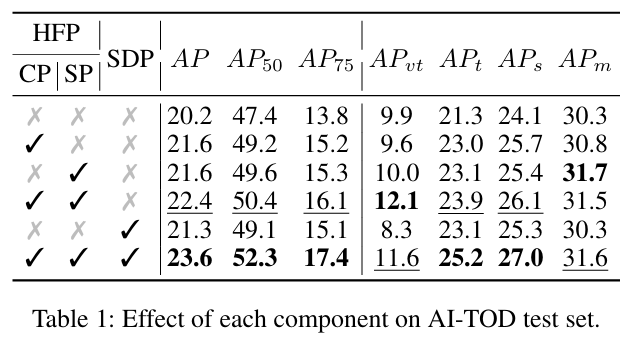

4.1 模块有效性验证（消融实验）

论文在AI-TOD数据集上进行了详细的消融实验，验证了HFP及其各组件（通道路径CP、空间路径SP）以及SDP模块的有效性。

• 基线 (Baseline)：标准的FPN（表1第一行），AP为20.2。
• HFP效果：单独加入HFP模块后（第四行），AP提升至22.4（+2.2），其中对微小目标（$A{P}_t$）和小型目标（$A{P}_s$）的提升尤为显著。这證明了HFP通过增强高频特征，确实改善了对小目标的检测能力。
• SDP效果：单独加入SDP模块后（第五行），AP提升至21.3（+1.1），说明建模空间依赖关系是有效的。
• HS-FPN (HFP+SDP)：当HFP和SDP同时使用时（最后一行），AP达到了23.6（+3.4），取得了最佳性能，显示了两个模块之间的协同增益效应。

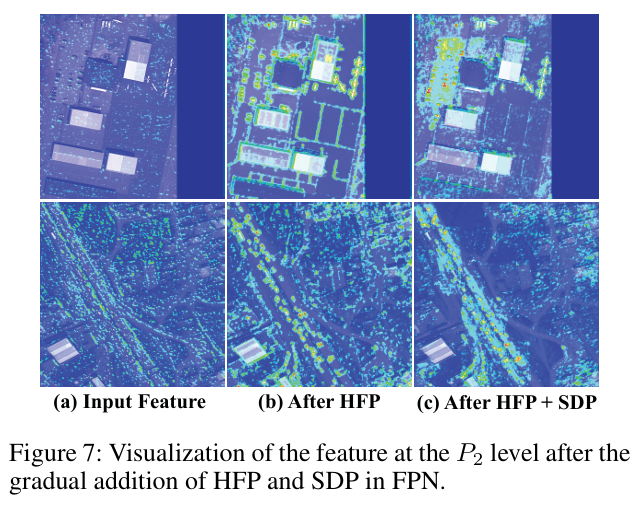

4.2 特征可视化

通过可视化HFP处理前后的特征图，可以直观地看到其增强效果。

从图4可以看出，原始特征图（左）中，微小目标的响应非常微弱，几乎淹没在背景中。经过HFP模块处理后（右），目标的特征响应被显著增强，轮廓更加清晰，与背景的区分度也更高。

05 代码使用方式

HS-FPN被设计为FPN的直接替代品，可以轻松集成到现有的基于MMDetection的目标检测框架中。

适用范围：最适用于微小目标检测任务，如遥感影像分析、无人机视觉、自动驾驶等场景。也可用于任何需要增强高频细节特征的视觉任务。

模块位置：在FPN的横向连接处，替代原有的 1x1卷积 + 相加 结构。

开发者在mmdet/models/necks/fpn.py等FPN实现文件中，可以通过以下步骤集成HS-FPN：

1. 定义HFP和SDP模块：实现论文中描述的HFP和SDP模块的PyTorch代码。
2. 修改forward函数：在FPN的forward函数中，修改横向连接的逻辑。

   # 伪代码示例
   # laterals 是骨干网络输出的特征 C2, C3, C4, C5
   # used_backbone_levels = [0, 1, 2, 3]

   # 1. 对每一层应用 HFP 模块
   hfp_laterals = [
       self.hfp_modules[i](laterals[i]) for i in used_backbone_levels
   ]

   # 2. 自顶向下构建金字塔
   # 从顶层 P5 开始
   prev_feat = hfp_laterals[-1]
   pyramid_feats = [prev_feat]

   # 逆序遍历
   for i in range(len(used_backbone_levels) - 2, -1, -1):
       # 上采样高层特征
       upsampled_feat = F.interpolate(prev_feat, scale_factor=2, mode='bilinear')

       # 应用 SDP 模块进行融合
       # SDP输入为 (当前层特征, 上采样后的高层特征)
       prev_feat = self.sdp_modules[i](hfp_laterals[i], upsampled_feat)
       pyramid_feats.append(prev_feat)

   # 3. 对输出进行 3x3 卷积
   outs = [
       self.fpn_convs[i](pyramid_feats[i]) for i in range(len(pyramid_feats))
   ]


注意：上述伪代码仅为逻辑展示，具体实现需参考作者提供的源码。该模块具有良好的即插即用性，对原有代码结构的侵入性较低。
