一、硬件接线（核心步骤）

1. 元件准备

• STM32 开发板（如 STM32F103C8T6）

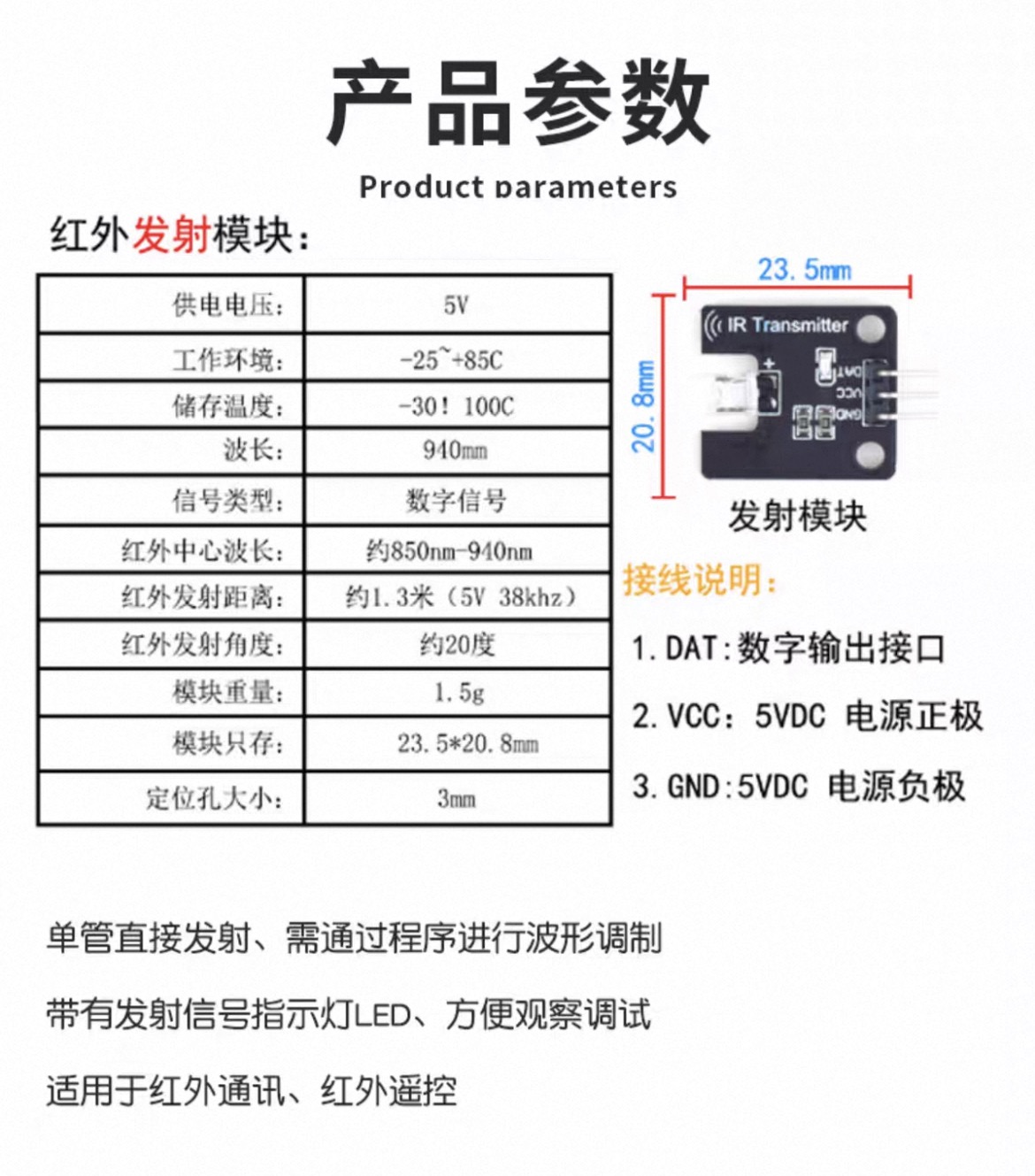

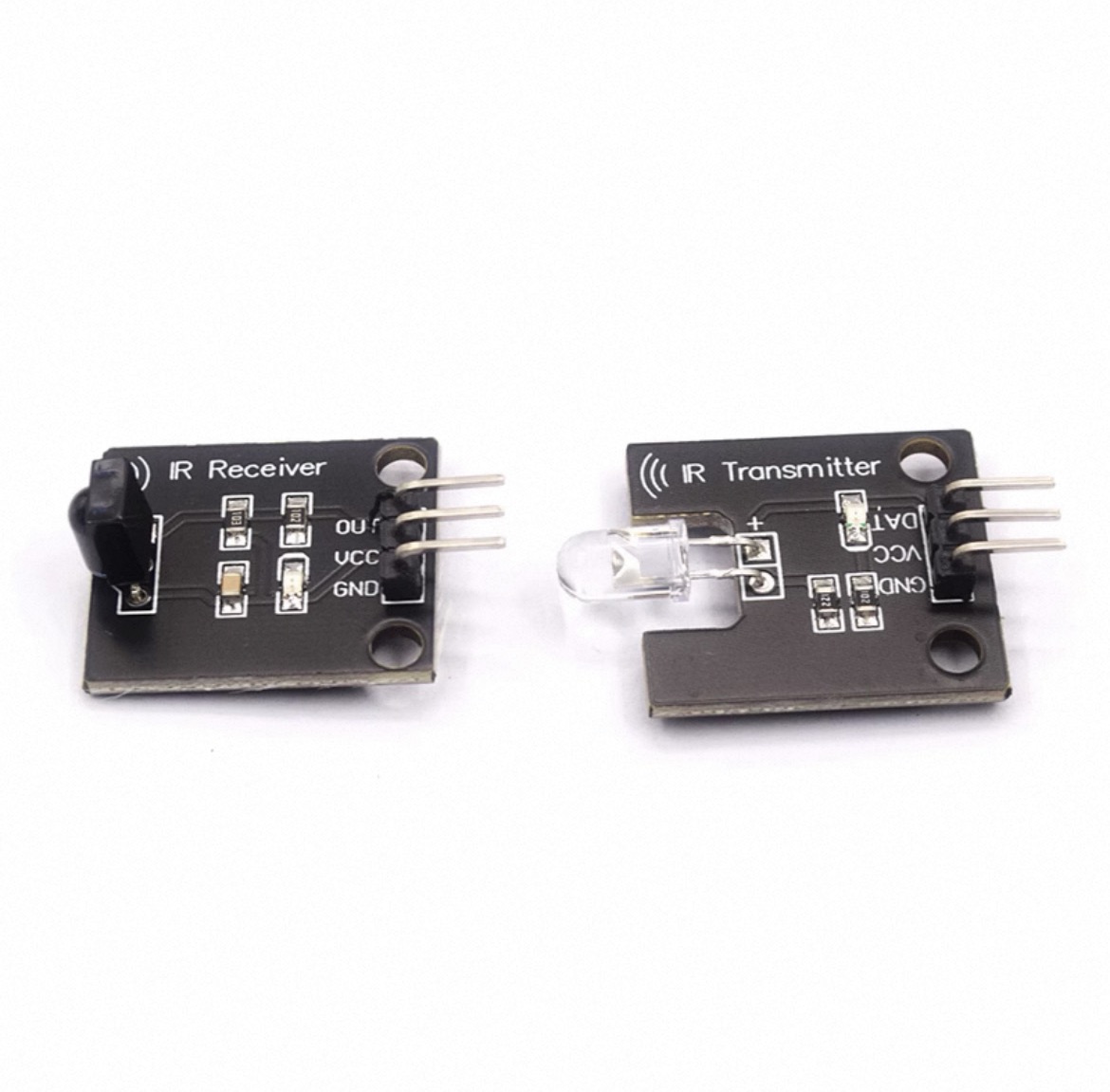

• 红外发射管模块（或单独的红外发射管 + 限流电阻）

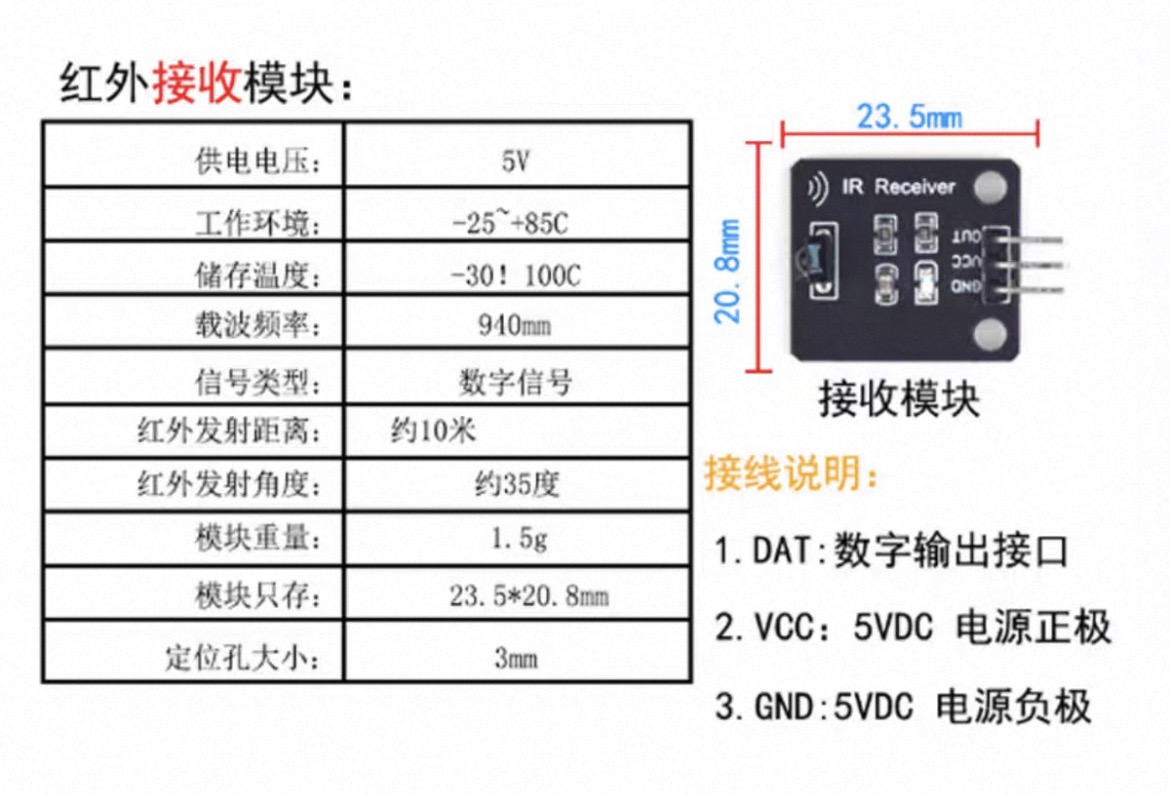

• 红外接收管模块（或单独的红外接收管）
• OLED 显示屏（I2C 或 SPI，已适配驱动）
• 杜邦线、面包板

2. 接线表

模块	引脚	连接到 STM32 的引脚	说明
红外发射管	VCC	3.3V	供电（不可接 5V，会烧毁）
红外发射管	GND	GND	接地
红外发射管	信号端	PB5	由 STM32 控制，输出高电平点亮
红外接收管	VCC	3.3V	供电
红外接收管	GND	GND	接地
红外接收管	信号端	PB1	输出电平信号到 STM32
OLED 显示屏	按已适配的引脚连接	（如 I2C：SCL 接 PB6，SDA 接 PB7）	参考你的 OLED 的 OLED 驱动接线

3. 关键硬件注意事项

• 红外发射管和接收管正对对齐，间距 3-5cm（用支架固定，避免晃动）；
• 若接收管信号不稳定，在其信号端与 3.3V 之间接一个 10kΩ 上拉电阻（增强电平稳定性）。

二、STM32CubeIDE 配置（软件初始化）

1. 创建工程

• 打开 STM32CubeIDE，新建工程，选择你的芯片型号（如 STM32F103C8T6）。

2. 配置系统时钟

• 在 “Pinout & Configuration” 页面，左侧选择 “RCC”：
  • 勾选 “HSE Clock” 为 “Crystal/Ceramic Resonator”（外部晶振）；
• 切换到 “Clock Configuration”：
  • 配置系统时钟为 72MHz（HSE→PLL→72MHz，具体步骤参考 CubeIDE 自动计算）。

3. 配置 GPIO 引脚

• PB5（红外发射端）：
  • 点击 PB5，选择 “GPIO_Output”；
  • 右侧配置：GPIO mode 为 “Output push-pull”，GPIO pull-up/pull-down 为 “No pull-up and no pull-down”，Maximum output speed 为 “Low”。
• PB1（红外接收端，外部中断）：
  • 点击 PB1，选择 “GPIO_EXTI1”；
  • 右侧配置：GPIO mode 为 “External Interrupt Mode with Rising edge trigger detection detection”（上升沿触发）；
  • GPIO pull-up/pull-down 为 “Pull-up”（上拉，确保无信号时为高电平）。

4. 配置 NVIC（中断优先级）

• 在左侧 “System Core” 中选择 “NVIC”；
• 勾选 “EXTI line1 interrupt”，优先级默认（Priority 0，Sub Priority 0）。

5. 生成代码

• 点击菜单栏 “Project”→“Generate Code”，生成初始化代码；
• 在弹出的对话框中点击 “OK”，CubeIDE 会自动创建工程框架。

三、编写核心代码（用户自定义部分）

1. 添加头文件和全局变量

在main.c的/* USER CODE BEGIN Includes */和/* USER CODE BEGIN PV */中添加：

/* USER CODE BEGIN Includes */
#include "OLED.h"  // 包含OLED驱动头文件
#include <stdio.h>
/* USER CODE END Includes */

/* USER CODE BEGIN PV */
uint32_t count = 0;  // 计数变量，初始为0
/* USER CODE END PV */

2. 实现 GPIO 初始化函数（若未自动生成完整）

在main.c的/* USER CODE BEGIN 4 */上方添加（若 CubeIDE 未自动生成）：

/* USER CODE BEGIN PFP */
void MX_GPIO_Init(void);
/* USER CODE END PFP */

void MX_GPIO_Init(void) {
  GPIO_InitTypeDef GPIO_InitStruct = {0};

  __HAL_RCC_GPIOB_CLK_ENABLE();  // 使能GPIOB时钟

  // 配置PB5（红外发射端，输出）
  GPIO_InitStruct.Pin = GPIO_PIN_5;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

  // 配置PB1（红外接收端，外部中断）
  GPIO_InitStruct.Pin = GPIO_PIN_1;
  GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING;  // 上升沿触发
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

  // 使能EXTI1中断
  HAL_NVIC_SetPriority(EXTI1_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(EXTI1_IRQn);
}

3. 编写中断回调函数（核心计数逻辑）

在main.c的/* USER CODE BEGIN 4 */中添加：

/* USER CODE BEGIN 4 */
// 外部中断回调函数：PB1触发时执行
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
  if (GPIO_Pin == GPIO_PIN_1) {  // 确认是PB1触发
    HAL_Delay(10);  // 消抖（避免信号抖动误触发）
    // 遮挡时，接收端输出高电平（上升沿触发后确认）
    if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1) == GPIO_PIN_SET) {
      count++;  // 计数+1
      if (count > 9999) {  // 超过9999清零
        count = 0;
      }
    }
    __HAL_GPIO_EXTI_CLEAR_IT(GPIO_PIN_1);  // 清除中断标志，避免重复触发
  }
}
/* USER CODE END 4 */

4. 编写主函数（初始化与显示）

在main函数中添加初始化和显示逻辑：

int main(void) {
  /* USER CODE BEGIN 1 */
  char display_buf[20];  // 显示缓冲区
  /* USER CODE END 1 */

  HAL_Init();
  SystemClock_Config();  // 配置系统时钟
  MX_GPIO_Init();        // 初始化GPIO

  /* USER CODE BEGIN 2 */
  OLED_Init();           // 初始化OLED
  OLED_Clear();          // 清屏
  // 开启红外发射（PB5输出高电平，点亮发射管）
  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_SET);
  /* USER CODE END 2 */

  /* 主循环 */
  while (1) {
    // 格式化计数显示（如"Count: 123"）
    sprintf(display_buf, "Count: %d", (int)count);
    // 在OLED的(1,1)位置显示（坐标根据OLED驱动调整）
    OLED_ShowString(1, 1, display_buf);
    HAL_Delay(100);  // 100ms刷新一次
    /* USER CODE END WHILE */
  }
}

四、下载与测试

1. 将 STM32 开发板通过 USB 连接到电脑；
2. 在 CubeIDE 中点击 “Build”（锤子图标）编译代码，确保无错误；
3. 点击 “Run”（▶️图标）下载代码到开发板；
4. 测试：
   • 无遮挡时，OLED 显示 “Count: 0”；
   • 用卡片遮挡红外发射管和接收管之间的光路，每次遮挡，计数 + 1，OLED 同步更新。

关键成功要点回顾

1. 硬件对齐：发射管和接收管必须正对，信号稳定是计数的前提；
2. 中断配置：PB1 必须设为 “上升沿触发”+“上拉电阻”，匹配遮挡时 “低→高” 的电平变化；
3. 消抖处理：中断回调函数中的HAL_Delay(10)不可少，避免信号抖动误触发。
