从手绘到智能：AI 生成架构图的新方式

在日常开发或产品设计中，我们几乎都离不开架构图。无论是前后端分层、微服务部署，还是数据流设计，架构图都是团队协作和方案沟通的核心。但现实中，绘制架构图往往是一件又耗时又琐碎的事情。开发者需要在各种绘图工具间来回切换，拖拽组件、对齐布局、调整样式，这些都在消耗本可以用于思考系统逻辑的精力。

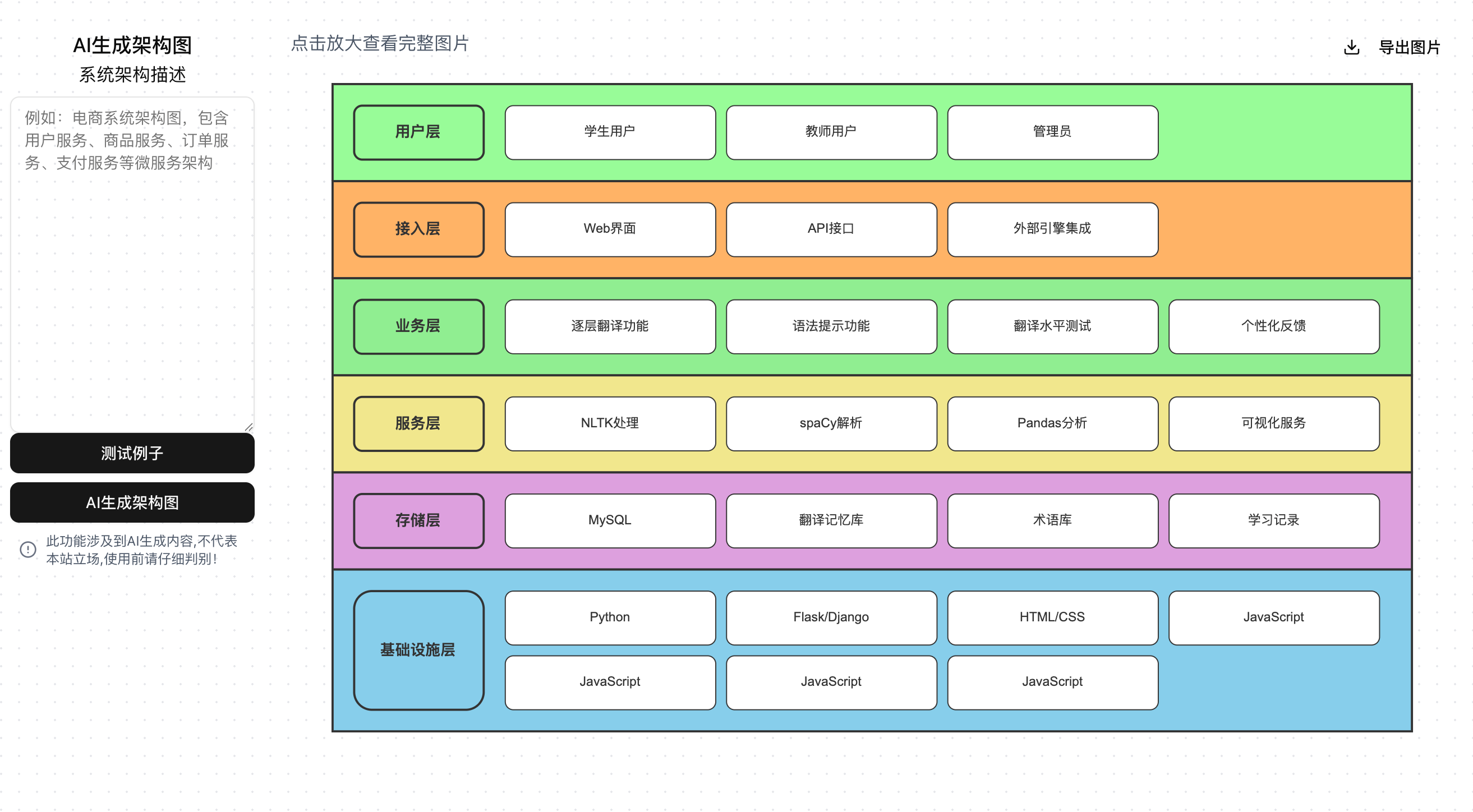

而现在，AI 的加入正在改变这一切。只需一句描述，你就可以自动生成符合需求的系统架构图。这不仅是效率的提升，更是让开发者专注于“设计思维”而非“画图操作”的一次解放。该功能可以在网站https://tools.anqstar.com/tools/architecture中直接使用，效果如下，可以体验一下：

架构图自动生成的核心思路

AI 生成架构图的核心，其实是语义理解 + 结构映射。
系统首先解析用户的自然语言描述，理解其中涉及的组件、关系和层次结构；然后将这些语义信息映射成图形结构节点，并自动布局生成清晰的架构图。

从技术角度看，这个过程类似于“从文本到图形”的中间层生成。模型会通过命名实体识别和关系提取，构建出一个临时的拓扑结构。接着，绘图模块根据节点和连线的逻辑关系，生成可视化结果。

例如，当用户输入：

“我需要一个前端使用 React、后端用 Node.js、数据库用 MongoDB 的三层架构。”

AI 会自动识别出三个主要模块及其依赖关系，并输出一个清晰的系统图。这样的方式不但减少了设计门槛，也大大提高了可重复性和一致性。

如何在前端项目中实现可放大查看的架构图展示

当你在网站或文档中展示这些自动生成的架构图时，一个常见的痛点是——图片太大或太细，用户无法清晰查看细节。为了解决这个问题，可以使用一个简单而优雅的组件：ZoomableImage。

以下是一个实现示例，结合了 next/image 与 react-medium-image-zoom，支持图片缩放预览：

import Image from 'next/image'
import Zoom from 'react-medium-image-zoom'
import 'react-medium-image-zoom/dist/styles.css'

interface ZoomableImageProps {
    src: string
    alt?: string
    width?: number
    height?: number
    useNextImage?: boolean
    className?: string
}

export const ZoomableImage = ({
    src,
    alt = '',
    width,
    height,
    useNextImage = true,
    className
}: ZoomableImageProps) => {
    const ImgComponent = useNextImage ? (
        <Image src={src} alt={alt} width={width} height={height} className={className} />
    ) : (
        <img src={src} width={width} height={height} alt={alt} className={className} />
    )

    return <Zoom>{ImgComponent}</Zoom>
}

这个组件支持两种模式：

• 使用 Next.js 的 Image 组件时，能获得自动优化和懒加载。

• 使用原生 img 时，则更轻量、更灵活。

在页面中使用时，只需一行代码即可实现带缩放的 AI 生成架构图展示：

<ZoomableImage src="/ai-architecture.png" alt="AI 生成架构图" width={800} height={600} />

用户点击图片即可放大查看细节，体验自然流畅，非常适合展示复杂系统图。

小结：从工具到思维的转变

AI 生成架构图并不只是“帮你画图”，它代表着一种新的工作方式。过去我们从“想法”到“图形”要经历多次手动操作，而现在，只需用自然语言描述需求，AI 就能自动完成结构化表达。

配合像 ZoomableImage 这样的交互组件，我们可以轻松构建一个“输入文字 → 生成架构图 → 在线查看”的完整流程。这不仅让技术文档更生动，也让架构设计更高效、更智能。
