线宽粗糙度（LWR）

一、线宽粗糙度（LWR）与灵敏度概念和影响因素及控制技术

（一）线宽粗糙度（Line Width Roughness, LWR）

1. 定义与概念

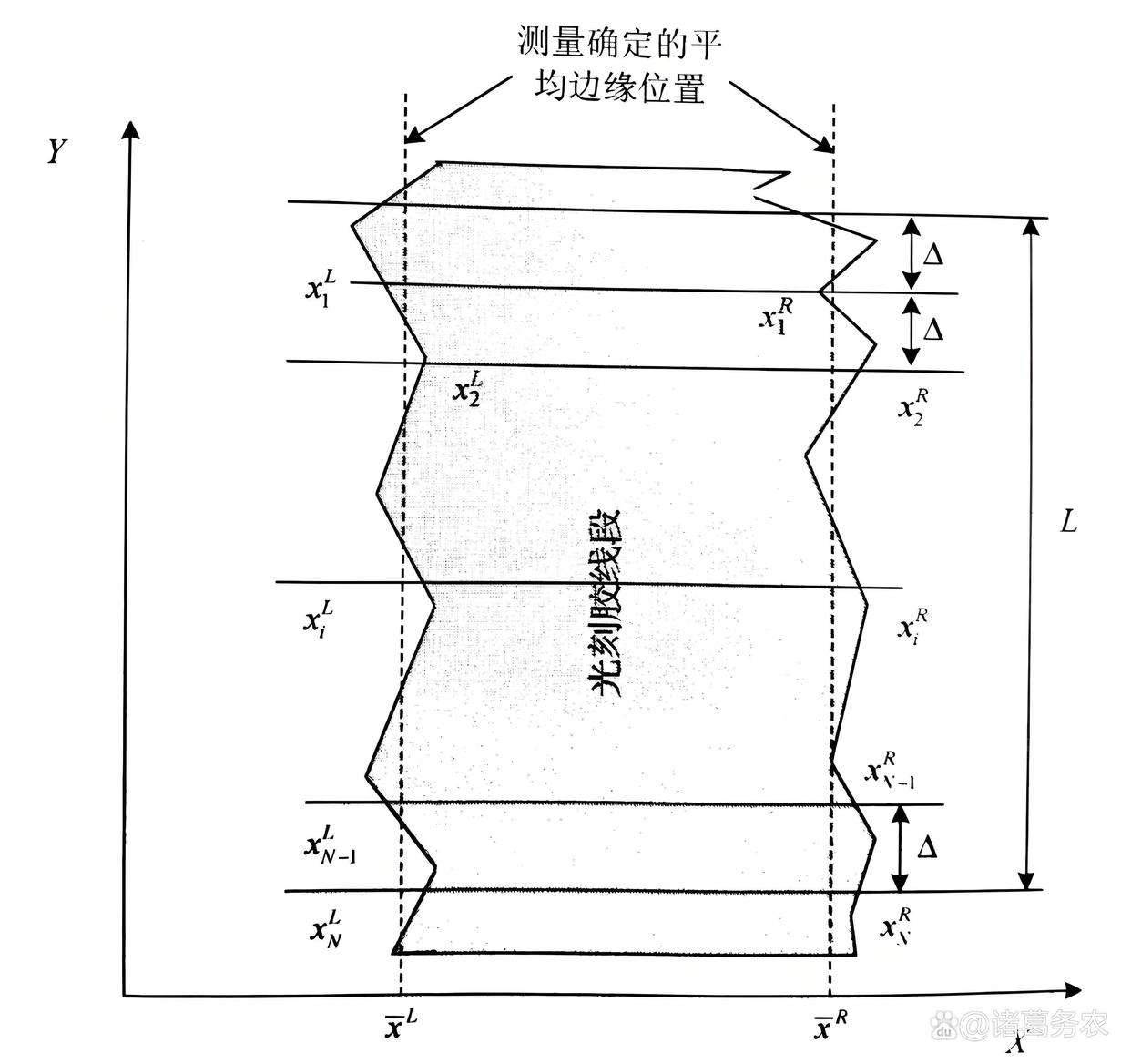

LWR：指光刻胶图形侧壁的不规则波动在空间上的统计表征，反映图形线宽沿长度方向的随机偏差（通常以3倍标准差表示，单位：nm）。

LER（Line Edge Roughness）：单一边缘的粗糙度，LWR ≈ √2 × LER（理想情况下）。

核心意义：直接影响集成电路的电学性能稳定性（如晶体管阈值电压波动、漏电流增大）。

2. 影响因素

光刻胶材料本身：

聚合物分子量及分布：分子量越高或分布越宽，显影时溶解速率差异越大，边缘越粗糙。

组分均匀性：树脂、光致产酸剂（PAG）、添加剂等分布不均导致局部反应差异。

3. 曝光过程：

光子散粒噪声（Shot Noise）：尤其是EUV光刻中，光子数量有限，引发随机曝光波动。

酸扩散随机性：光酸在曝光后扩散的不均匀性。

4. 工艺条件：

烘烤（PAB/PEB）温度均匀性：影响光酸扩散和反应速率。

显影液浓度与时间：过度显影会放大边缘粗糙度。

5. 控制技术与措施

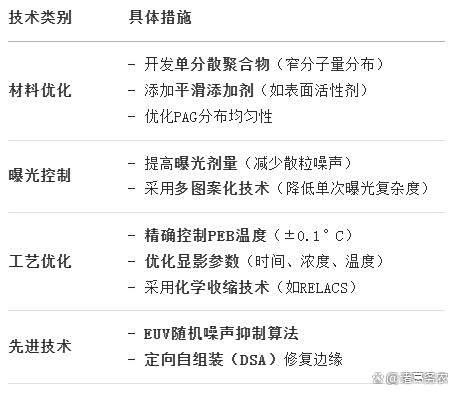

光刻线宽粗糙度控制技术与措施

6. 后果

电学性能下降：LWR增加1nm可能导致晶体管阈值电压波动增大15%，漏电流上升。

良率损失：在≤7nm节点，LWR>2nm可能引发短路或开路失效。

可靠性问题：高电场下边缘缺陷加速器件老化。

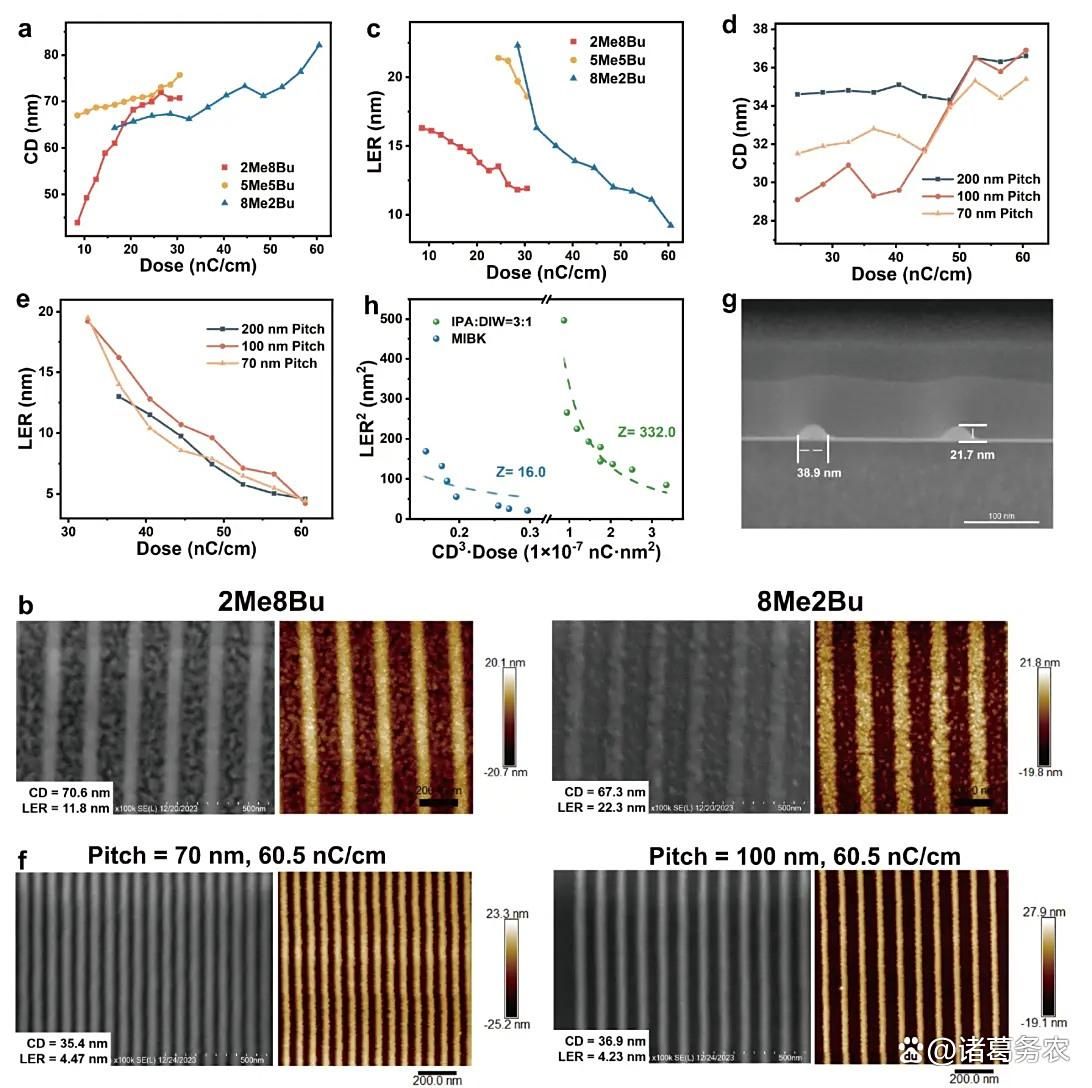

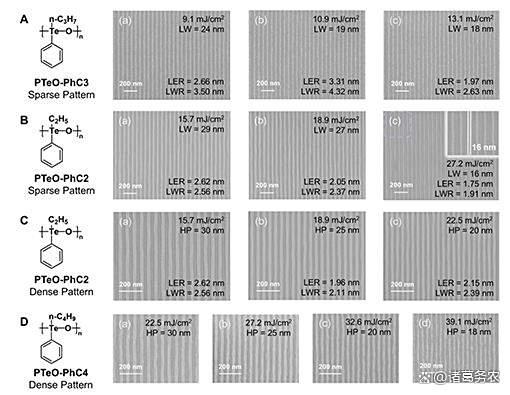

PTeO的EUV光刻性能

（二）灵敏度（Sensitivity）

1. 定义与概念

灵敏度：光刻胶发生完全化学反应所需的最小曝光能量（单位：mJ/cm²）。

量化指标：通常用曝光阈值剂量（E₀） 或 尺寸剂量（Esize） 表示。

核心意义：直接影响生产吞吐量（低灵敏度需更高剂量，降低曝光机产能）。

2. 影响因素

1）光化学效率：

光酸产生剂（PAG）量子效率：单个光子产生的酸分子数量。

酸扩散长度：影响反应区域范围。

2）树脂设计：

脱保护反应速率：化学放大光刻胶（CAR）中保护基团对酸的响应速度。

极性变化梯度：影响显影对比度。

3）工艺参数：

PEB温度与时间：高温/长时间加速反应，提高表观灵敏度。

3. 控制技术与措施

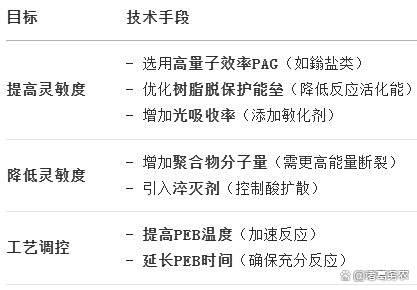

光刻灵敏度控制技术与措施

4. 后果

1）高灵敏度的优势：

提升产能：EUV光刻中剂量降低30%，晶圆产能提升20%。

减少光子噪声：更高剂量可改善LWR（但需权衡分辨率）。

2）高灵敏度的风险：

分辨率损失：过度反应导致线宽模糊。

储存稳定性下降：对环境光/热更敏感。

低灵敏度的代价：产能下降，设备成本增加（需更长曝光时间）。

（三）总结：

1. 前沿研究方向

金属氧化物光刻胶：高灵敏度（EUV <20 mJ/cm²）与低LWR（<1.5nm）潜力。

机器学习优化配方：预测分子结构与性能的关系。

原位退火技术：曝光后即时退火修复边缘粗糙度。

2. 小结

光刻LWR和灵敏度控制目标和挑战

在先进节点（<5nm）中，LWR控制已成为比分辨率更严峻的挑战，而灵敏度优化直接决定量产经济性

自由基反馈调节来平衡EBL光刻灵敏度

二、线宽粗糙度（LWR）与灵敏度之间的选择与平衡

光刻胶的 线宽粗糙度（LWR） 与 灵敏度 之间存在显著的 权衡关系（Trade-off），这种平衡是先进光刻技术（尤其是EUV）的核心挑战之一。

（一）LWR与灵敏度的本质冲突

1. 矛盾根源：光酸行为的双向制约

光酸行为双向制约及LWR灵敏度冲突本质

2. 典型案例：EUV光刻中的"光子噪声困境"

高灵敏度目标：需减少曝光剂量（例如≤30 mJ/cm²），但光子数量不足引发散粒噪声（光子分布不均引发酸浓度波动，最终导致 LWR扩大）。

低LWR目标：需增加剂量（例如≥60 mJ/cm²）抑制噪声，但灵敏度不足导致产能下降。

（二）平衡策略：从材料到工艺的协同优化

1. 材料设计：分级调控光酸行为

方案：核心树脂采用低活化能脱保护基团（提高灵敏度）。添加剂中引入酸扩散控制剂（如空间位阻淬灭剂），限制酸扩散距离至5–10nm（抑制LWR）。

案例：JSR公司的 EUV CAR 光刻胶，通过聚合物接枝淬灭基团，将LWR从4.5nm降至2.8nm，同时保持灵敏度在40 mJ/cm²。

2. 工艺创新：时空分离反应控制

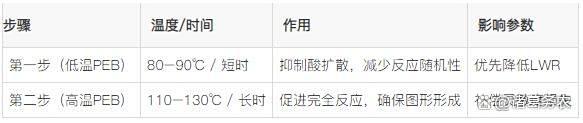

两步烘烤法：

时空分离反应控制-两步烘烤法

3. 曝光策略：剂量-图形协同优化

剂量调制技术：关键区域（如晶体管沟道）采用局部超剂量曝光（抑制LWR）；非关键区域（如金属连线）采用标准剂量（保障产能）。

图形驱动剂量：对密集图形（高光衰减区）自动提升剂量10–15%，补偿灵敏度损失。

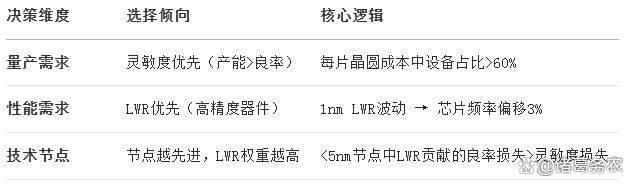

（三）选择优先级：技术节点的动态决策

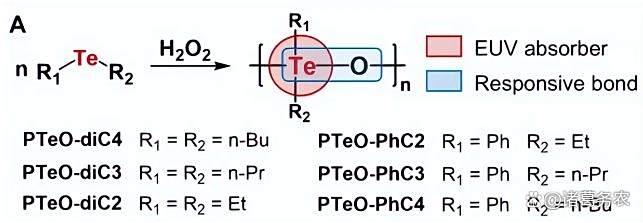

线性聚碲氧烷的结构

1. 不同节点的侧重方向

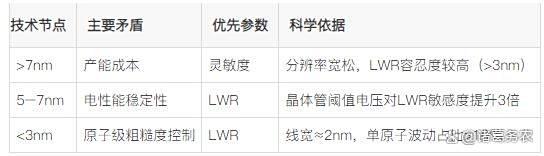

不同节点LRW和灵敏度参数优化科学依据

2. 不可妥协的底线

LWR极限：必须 ≤ CD（关键尺寸）×10%（例如3nm线宽需LWR≤0.3nm）。

灵敏度底线：EUV光刻剂量需 ≤ 光源功率极限（当前ASML NXE:3800E上限为600W，对应最小剂量≈20mJ/cm²）。

（四）前沿突破方向：颠覆性技术

1. 非化学放大光刻胶（Non-CAR）——金属氧化物光刻胶（如Inpria的HfO₂）：

优势：灵敏度≈20 mJ/cm²，LWR<1.5nm（无酸扩散随机性）。

挑战：图形转移难度大，蚀刻选择性待优化。

2. 人工智能驱动配方设计——深度强化学习优化分子结构：

输入：分子量分布、PAG浓度、淬灭剂类型。

输出：预测LWR-灵敏度帕累托前沿（Pareto Frontier）。

案例：IMEC通过AI模型将LWR-灵敏度平衡点优化率提升40%。

（五）总结

1. LRW和灵敏度平衡艺术

LRW和灵敏度平衡艺术

2. 根本原则：

在满足 LWR ≤ CD×10% 的前提下，通过 材料创新（如分级控酸） + 工艺分段控制（如两步PEB） 最大化灵敏度，实现 "边缘平滑度不妥协，产能损失最小化" 的终极目标。

三、光刻胶线宽粗糙和灵敏度提升涉及的材料技术前沿进展

光刻胶的线宽粗糙度（LWR）和灵敏度是半导体制造中相互制约的核心参数，其优化依赖于材料化学设计与工艺技术的协同创新。

（一）理想光刻胶的核心要素与矛盾平衡

1. 高EUV吸收能力

元素选择：碲（Te）的EUV吸收截面是碳的40.5倍、锡的1.8倍，可显著提升光子利用率18；

材料策略：将高吸收元素（如Te、Sn、Hf）直接嵌入聚合物主链或团簇核中，避免核壳结构导致的能量损耗。

2. 分子级均一性

传统化学放大胶（CAR）因光酸扩散随机性导致LWR恶化（>3nm）；金属氧簇（MOCs）和聚碲氧烷（PTeO）通过原子级精确结构消除多分散性，将LWR压缩至<2nm。

3. 反应机制革新

主链断裂机制：PTeO中弱Te-O键（解离能296kJ/mol）在EUV照射下直接断裂，避免扩散噪声；

协同触发机制：双非离子型光酸系统通过多重响应单元增强局部反应对比度，同步优化灵敏度与LWR。

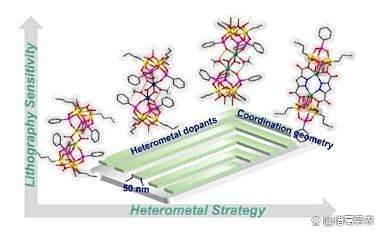

有机锡氧簇光刻灵敏度的优化路径

（二）材料技术前沿进展

1. 主链断裂型聚碲氧烷（PTeO）

性能：13.1 mJ/cm²剂量下实现18nm线宽、1.97nm LER，无需后烘；

创新点：单组分均聚物结构解决组分分布不均问题；Te-O主链断裂直接生成可溶寡聚体，反应体积最小化。

2. 金属氧簇（MOCs）异质掺杂

锡/锆异金属团簇：引入卤素配体（如Csp³-F），通过Sn–C键裂解与自由基协同提升灵敏度：氟化锆锡氧簇（SnOC-5）灵敏度达50nm分辨率级；

配体调控：水杨酸配体修饰铟钛氧簇（InOC-20V），优化薄膜形成能力与显影对比度。

3. 双非离子型协同响应系统

九峰山实验室开发的双光敏单元CAR，通过协同催化将LWR正态分布标准差降至0.05，显影时间兼容量产需求。

4. 多触发分子机制

工作原理：单光子激活多个光敏剂，在图形边缘形成陡峭化学梯度，抑制酸扩散；

优势：17.6mJ/cm²剂量实现25nm通孔，无需后烘且兼容有机刻蚀工艺。

5. 酸扩散抑制剂设计

南大光电开发含双酯结构的光致产酸剂+酯键酸扩散抑制剂，提升分辨率并增强成膜黏附性。

（三）工艺协同创新技术

1. 后烘（PEB）工艺优化

低温分段烘烤：80–90℃抑制酸扩散（降LWR），110–130℃促进完全反应（保灵敏度）；

案例：ZEP520A光刻胶经100℃后烘2分钟，Pt纳米线线宽降至7.4nm，LWR显著改善。

2. 酸扩散精确控制

空间位阻淬灭剂：在聚合物侧链接枝淬灭基团，将酸扩散距离限制在5–10nm。

3. 剂量调制技术

关键区域（如晶体管沟道）局部超剂量曝光，非关键区标准剂量，平衡产能与精度。

（四）性能评估与应用挑战

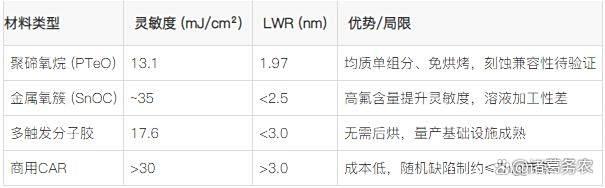

不同光刻材料体系性能评估与应用挑战

五、总结：

1. 未来发展方向

金属氧化物胶体系统：Inpria的HfO₂胶灵敏度20mJ/cm²、LWR<1.5nm，但图形转移工艺尚未成熟。

人工智能驱动设计：IMEC利用深度强化学习优化分子结构，LWR-灵敏度平衡点优化率提升40%1。

原位修复技术：电子束/激光退火修复边缘粗糙度，适用于≤3nm节点的原子级精度调控。

2. 总结

光刻胶性能优化需在 “分子均一性”、“能量局域化”、“反应可控性” 三个维度突破。当前聚碲氧烷与金属氧簇代表了材料设计的顶峰，而工艺上多触发机制与AI辅助配方设计正推动光刻胶逼近物理极限。未来产业化的核心在于解决金属基胶体的刻蚀选择性问题并建立EUV剂量-图形协同优化标准，以满足3nm以下节点的量产需求。

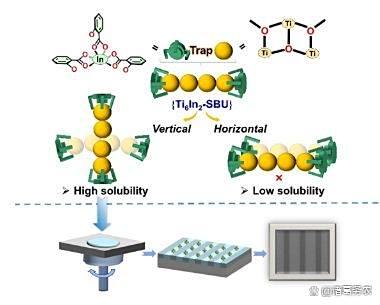

铟钛氧簇组装引起的溶解性差异影响光刻性能
