KP3251X 是必易推出的一系列集成 500V MOSFET 的非隔离降压型功率开关芯片，主打小家电、辅助电源、线性电源替代等场景。该系列目前包含：


型号	封装	内阻（Rdson）	最大输出电流	特点
KP3251ASGA	SOP-8	18Ω	≈150mA	超低功耗，适合小电流
KP32511SGA	SOP-8	9Ω	≈200mA	通用型，平衡效率与成本
KP32512SGA	SOP-8	6.5Ω	≈350mA	主流型号，适合多数家电
KP32512DP	DIP-8	6.5Ω	≈350mA	插件封装，适合波峰焊
KP32514DP	DIP-8	1.6Ω	≈650mA	大电流版本，适合高功率场景

所有型号均内置 500V 高压 MOSFET、高压启动电路、多模式 PWM 控制器，支持 Buck 和 Buck-Boost 拓扑，默认 12V 输出（FB 脚悬空），待机功耗 <50mW。

技术亮点：为什么它能“一颗芯片搞定电源”？

✅ 500V 集成 MOSFET

• 无需外接高压功率管，简化 BOM，提升系统可靠性

• 支持 85~265V 全电压输入，适合全球电网

✅ 多模式 PWM 控制

• 调频（FM）+ 调幅（AM） 混合控制

• 轻载自动降频，消除可闻噪音

• 满载固定频率，优化 EMI 和效率

✅ 高压启动 + 超低待机

• 启动电流仅 180µA，VDD 电容 1µF 即可

• 稳态由输出供电，待机功耗 <50mW，轻松满足 ErP 6 级

✅ 完整保护机制

• VDD 过压/欠压保护

• 输出过压（OVP）、过载（OLP）、短路保护（SLP）

• 过热保护（OTP）@150℃

• 自动重启模式，故障恢复无需人工干预

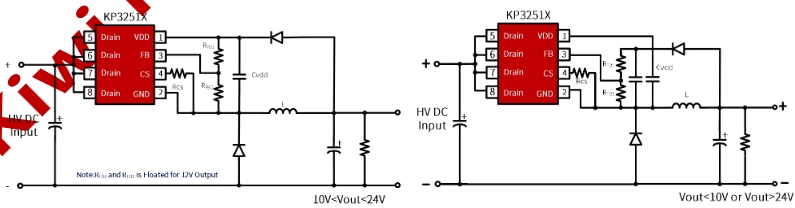

典型应用电路：12V/300mA 小家电电源

• 输出电压公式：
  Vo = 2.0V × (Rup + Rdown) / Rdown
  （FB 基准 2.0V，精度 ±1.5%）

• 电感选型：47µH~1mH，饱和电流 >1.5×Io

• 输出电容：低 ESR 电解 + 陶瓷并联，降低纹波

• 续流二极管：肖特基，耐压 >40V，电流 >1A

性能实测：KP32512SGA @12V/0.3A

项目	110Vac	230Vac
效率	82.4%	80.9%
输出纹波	45mV	52mV
待机功耗	38mW	42mW
启动时间	<200ms	<300ms
EMI 余量（QP）	>6dB	>5dB

选型指南：如何挑对型号？

应用场景	推荐型号	理由
小功率传感器供电	KP3251ASGA	电流小，成本低
智能插座/Wi-Fi 模块	KP32511SGA	200mA 足够，SOP 省空间
电饭煲/咖啡机辅助电源	KP32512SGA	350mA 主流，效率高
老旧板子插件封装	KP32512DP	DIP-8 直接替换
风扇/电磁阀驱动	KP32514DP	650mA 大电流，内阻最低

PCB 布局 5 条黄金法则

1. 功率回路最小化：输入电容 → 芯片 Drain → 电感 → 输出电容，环路面积 <1 cm²

2. FB 走线远离高压：取样点在输出电容正端，走线短、不跨电感

3. VDD 电容贴近芯片：1µF 陶瓷，GND 脚与电容地 <2 mm

4. 散热铜箔：Drain 脚铺铜 ≥10 mm²，多打过孔到内层

5. 单点接地：信号地（FB、VDD）与功率地（电感、输出电容）单点连接

常见疑问速答

Q1. 可以做成 5V 输出吗？

→ 可以，调整 FB 分压电阻即可，最低 2V 起，注意占空比限制。

Q2. 能直接替代阻容降压？

→ 引脚不兼容，但体积、效率、待机功耗全面胜出，适合升级替代。

Q3. 85V MOSFET 够用吗？
→ 500V 耐压，余量充足，实测 2 kV 浪涌无损坏。
