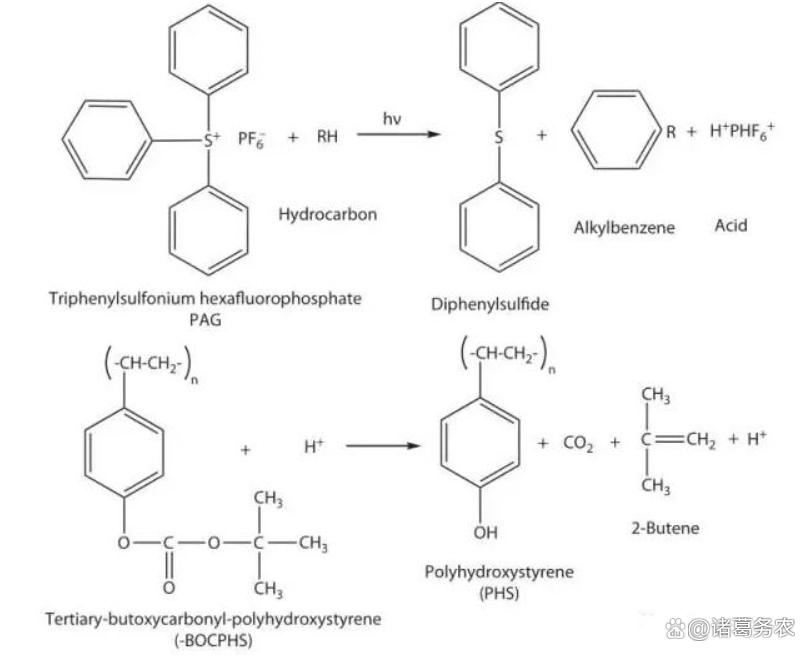

光刻胶-PAG

一、交联反应（负胶）动力学模型

光刻胶（特别是负胶）的交联反应动力学模型是理解光刻工艺的关键部分。负胶在曝光区域发生光化学反应，导致聚合物分子链之间形成交联键，从而使该区域在显影液中变得不溶。

（一）核心光化学反应机制（负胶）

1. 光引发：

光刻胶中的光引发剂（Photoinitiator, PI）吸收特定波长的紫外光（DUV, EUV, g-line, i-line等）。吸收光子后，光引发剂被激发到不稳定的激发态（PI*）。激发态的光引发剂通过均裂或异裂分解，生成高活性的初级自由基（R•）或阳离子（Cat+）。对于负胶交联，自由基引发更为常见。

2. 引发：

初级自由基（R•）攻击树脂（通常是带有不饱和双键或活性官能团的聚合物，如聚异戊二烯、聚甲基丙烯酸缩水甘油酯等）上的反应位点（如双键），生成聚合物自由基（P•）。R• + P-H/P= → P• + RH 或 R• + P= → P-R•（加成）。

3. 交联（链增长）：

这是核心步骤。聚合物自由基（P•）可以攻击另一个聚合物分子链上的反应位点（通常是另一个双键或活性基团）。

攻击的结果是在两个聚合物链之间形成一个新的共价键（交联键），同时将自由基转移到被攻击的链上，生成一个新的聚合物自由基（P'•）。P• + P'-H/P'= → P-P' + P'•（氢提取或加成）或更直接的双键加成 P• + P'= → P-P'•。

新生成的聚合物自由基（P'•）可以继续攻击其他聚合物链，引发链式反应，形成更多的交联点。

4. 终止：

两个自由基相遇时，反应活性消失。终止方式包括：结合终止， P• + P'• → P-P'（形成一个新的交联键或死链）；歧化终止， P• + P'• → P= + P'-H（生成饱和与不饱和产物）；阻聚剂/抑制剂反应， 胶中可能存在的氧或其他抑制剂会消耗自由基。

随着交联密度增加，聚合物链运动性下降，自由基被“冻结”在交联网络中，导致反应速率急剧下降甚至停止（玻璃化效应）。

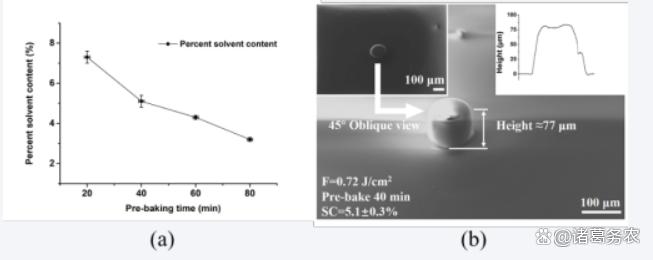

增加预烘烤时间降低SU-8中的溶剂含量

（二）交联反应动力学模型

建立动力学模型的目标是定量描述交联密度（或交联点浓度） 或未反应官能团浓度 随时间（或曝光剂量）的变化。模型通常基于以下假设和考虑：

1. 关键变量：

[PI]： 光引发剂浓度

[R•]： 自由基浓度（通常不稳定，用稳态近似）

[F]： 树脂中可参与交联反应的官能团浓度（如双键浓度）。这是模型主要追踪的变量。

[X]： 已形成的交联点浓度（与 [F] 下降相关）。

I： 曝光光强 (mW/cm²)

t： 曝光时间 (s)

Dose： 曝光剂量 = I * t (mJ/cm²)

2. 基本动力学方程框架：

光引发速率： 光引发剂分解速率通常与光强 I 和引发剂浓度成正比。d[PI]/dt = -Φ * ε * I * [PI]，其中 Φ 是量子产率（每个光子分解的引发剂分子数），ε 是光引发剂的摩尔消光系数。简化形式常写为 d[PI]/dt = -k_p * I * [PI]，其中 k_p 是光分解速率常数（包含了 Φ 和 ε）。

自由基生成速率： 通常假设每个引发剂分解产生 n 个自由基 (n 常取 2)。d[R•]/dt ≈ n * k_p * I * [PI] - k_t * [R•]^2 (忽略引发步骤消耗，主要考虑终止消耗)。

稳态近似 (Steady-State Approximation)： 由于自由基活性高、寿命短，通常假设 d[R•]/dt ≈ 0。由此可得：[R•]_ss ≈ sqrt( (n * k_p * I * [PI]) / k_t )。其中 k_t 是自由基终止速率常数。

官能团消耗速率 (交联速率)： 自由基攻击官能团引发交联。消耗速率通常与自由基浓度和官能团浓度成正比：d[F]/dt = -k_c * [R•]_ss * [F]。其中 k_c 是交联反应速率常数（包含了链增长步骤）。

3. 核心动力学方程：

将 [R•]_ss 代入官能团消耗速率方程：d[F]/dt = -k_c * sqrt( (n * k_p * I * [PI]) / k_t ) * [F]。在曝光初期，光引发剂消耗通常很小（尤其当 [PI] 远小于 [F] 时），可以近似认为 [PI] 是常数 ([PI]_0)。此时方程简化为：d[F]/dt = -k' * sqrt(I) * [F]。其中 k' = k_c * sqrt( (n * k_p * [PI]_0) / k_t ) 是一个有效速率常数，它综合了引发剂性质、光强和反应速率常数。

这是一个一阶微分方程，解为：[F] / [F]_0 = exp( -k' * sqrt(I) * t ) 或 [F] / [F]_0 = exp( -k' * sqrt(Dose) / sqrt(I) )。[F]_0 是初始官能团浓度。注意这里 [F] 的下降速率与 sqrt(I) 成正比，而不是直接与 I 成正比。这是因为自由基浓度 [R•]_ss 与 sqrt(I) 成正比。

4. 交联密度 (X) 与凝胶点：

官能团浓度 [F] 的下降直接反映了交联反应的进行程度。交联密度 X 通常定义为每个聚合物链平均的交联点数。根据Flory-Stockmayer凝胶化理论，当 X 达到一个临界值（凝胶点）时，胶体开始形成不溶性的三维网络凝胶。这个临界点对应着一个特定的 [F]/[F]_0 值（小于1）。

模型预测的 [F]/[F]_0 随时间或剂量的变化曲线（通常是指数衰减形式）可以用来确定达到凝胶点所需的临界曝光剂量 Dose_c（即阈值剂量）。

5. 模型复杂化因素：

引发剂消耗： 在高剂量或低引发剂浓度下，[PI] 不能视为常数。需要耦合求解 d[PI]/dt 和 d[F]/dt 方程，这通常导致更复杂的非线性行为。

扩散控制： 随着交联反应的进行，体系粘度急剧增大，聚合物链段运动受阻，自由基扩散和相互碰撞变得困难。此时，终止速率常数 k_t 和交联速率常数 k_c 不再是常数，而是随转化率（或粘度）下降（Trommsdorff效应或凝胶效应）。这会导致在反应后期出现自加速现象（d[F]/dt 下降变慢甚至暂时加快），使动力学偏离初始的简单模型。描述这一阶段需要引入扩散控制的动力学模型（如基于自由体积理论的模型）。

氧阻聚： 空气中的氧气是强效自由基淬灭剂，会消耗表面或近表面区域产生的自由基，抑制交联反应，导致表面残留可溶性层（“氧脚”）。模型需要包含氧扩散和淬灭项。

非均匀曝光： 实际光刻中，光强在空间（如掩模图形边缘）和时间（激光脉冲）上可能不均匀，模型需考虑空间分布。

温度效应： 所有速率常数 (k_p, k_t, k_c) 通常遵循阿伦尼乌斯方程 k = A * exp(-Ea/RT)。温度升高会加速所有步骤。

（三）模型的意义与应用

1. 预测阈值剂量 (Dose_c):

确定使曝光区域恰好达到凝胶点（变得完全不溶）所需的最小剂量，是光刻工艺窗口设定的基础。

2. 预测溶解速率：

显影速率通常与未交联（或交联度不足）区域的 [F] 或 1 - X 相关。动力学模型结合显影模型可以预测显影后轮廓。

3. 优化配方：

理解 k' 中各参数 (Φ, ε, [PI]_0, k_c, k_t) 的影响，指导选择高效引发剂、优化引发剂浓度、调整树脂反应活性等。

4. 工艺控制：

预测不同光强 (I) 下达到相同交联度所需的曝光时间 (t)，理解剂量 (I*t) 和光强 (I) 各自的影响（模型显示剂量相同时，光强越高，[F]/[F]_0 越高，即交联度越低）。

5. 模拟与仿真：

集成到光刻工艺模拟软件中，预测曝光后光刻胶内的交联度分布，进而预测显影后的图形轮廓。

（四）小结

负胶的交联反应动力学是一个涉及光引发、自由基链式反应（引发、增长、终止）的复杂过程。基础模型假设引发剂浓度恒定，忽略扩散限制，推导出官能团浓度 [F] 随曝光剂量 Dose 呈指数衰减（exp(-k' * sqrt(Dose))），其速率与光强的平方根 sqrt(I) 成正比。

该模型能有效预测阈值剂量和理解光强的影响。然而，实际应用中必须考虑光引发剂消耗、扩散控制（凝胶效应）、氧阻聚等因素，这使得完整的动力学模型非常复杂，常需数值求解或引入更高级的理论框架。该模型是理解和优化负性光刻胶性能及工艺的核心理论基础。

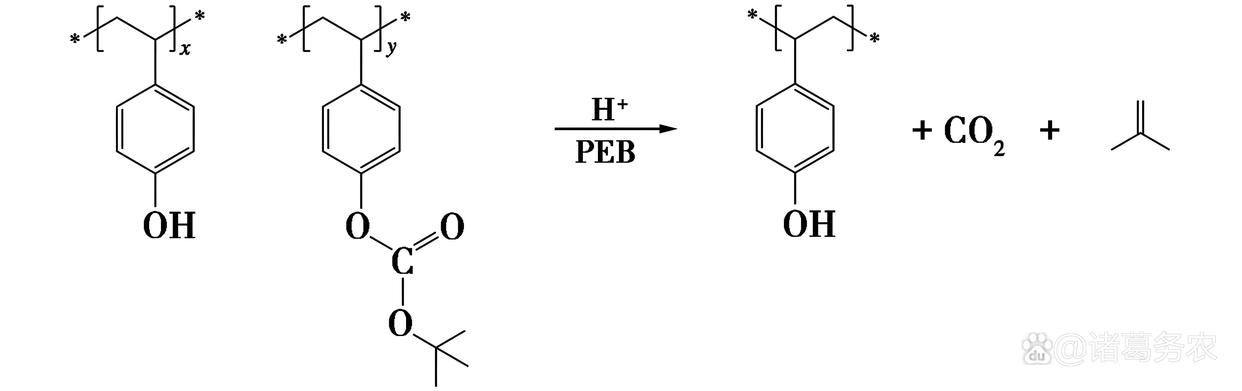

化学放大抗蚀剂

二、分解反应（正胶）动力学模型

光刻胶（特别是化学放大正胶，CAR）的光化学反应机制及其分解反应的动力学模型是半导体光刻工艺的核心理论基础。

（一）核心机制：化学放大原理

化学放大正胶的核心在于引入了光致产酸剂。其光化学反应不是直接导致树脂溶解度的变化，而是通过一个催化循环来实现高效的“化学放大”：

1. 光吸收与产酸（光反应）：

曝光时，光刻胶吸收特定波长（通常是深紫外DUV，如248nm, 193nm, EUV）的光子。光子能量主要被光致产酸剂吸收。PAG分子吸收光子后发生光化学反应，分解产生一个强酸分子和一个副产物（通常是挥发性的）。

关键反应式：PAG + hν → H⁺ + 副产物。这一步是光驱动的，其速率与入射光强度、PAG浓度和吸收截面直接相关。

2. 酸催化脱保护（热反应 - 后烘）：

曝光后，进行后烘过程，对晶圆进行加热。产生的酸分子作为催化剂，催化树脂聚合物主链上保护基团的水解反应。这个反应将不溶于显影液（碱性）的保护基团移除，暴露出可溶于显影液的极性基团（如羧酸或酚羟基）。

关键反应式：保护基团-聚合物 + H₂O → 去保护基团-聚合物 + ROH （酸催化）

最关键的特性：酸催化剂在反应中不被消耗！ 一个酸分子可以催化成千上万个脱保护反应。这就是“化学放大”名称的由来，极大地提高了光敏效率。

3. 显影：

使用碱性显影液（如TMAH）进行显影。曝光区域（已发生大量脱保护反应，生成极性基团）的树脂变得可溶于显影液，被溶解掉。未曝光区域（保护基团完整）的树脂不溶于显影液，保留下来。形成与掩模版图形相对应的正性图案。

（二）正胶分解反应动力学模型 (CAR)

这里的“分解反应”主要指后烘过程中酸催化脱保护反应的动力学。目标是描述保护基团浓度随时间的变化。

1. 核心假设

酸浓度恒定： 在反应初期或酸扩散受限的区域，可以近似认为催化剂的浓度 [H⁺] 在整个反应过程中保持不变（因为酸不被消耗，且扩散速度可能快于反应速度）。这是建立简单模型的关键假设。

一级反应： 脱保护反应速率对保护基团浓度 [M] 呈一级反应关系。

催化作用： 反应速率与酸浓度 [H⁺] 成正比。

2. 动力学方程推导

基于以上假设，脱保护反应的速率可以表示为：d[M]/dt = -k * [H⁺] * [M]。其中：

[M] = 剩余保护基团的浓度 (mol/L 或 任意单位)；t = 时间 (s)；k = 酸催化脱保护反应的速率常数 (L/(mol·s) 或 1/(s·单位[H⁺]))；[H⁺] = 酸浓度 (mol/L 或 任意单位)。

由于我们假设 [H⁺] 是常数（至少在反应初期），可以将其与 k 合并，定义一个新的常数 k_obs (观测速率常数)：k_obs = k * [H⁺]，于是方程简化为：

d[M]/dt = -k_obs * [M]

这是一个标准的一阶线性微分方程。其解为：[M](t) = [M]_0 * exp(-k_obs * t)，或者表示为保护基团转化的程度 X：X = ([M]_0 - [M]) / [M]_0 = 1 - exp(-k_obs * t)， 其中 [M]_0 是初始保护基团浓度。

（三）关键参数与影响因素

1. 观测速率常数 k_obs：k_obs = k * [H⁺]

1) k (本征速率常数):

取决于树脂化学结构、保护基团类型、温度和后烘气氛（湿度）。它遵循阿伦尼乌斯方程：k = A * exp(-Ea / RT)，其中 A 是指前因子，Ea 是活化能，R 是气体常数，T 是绝对温度。后烘温度对 k 影响极大，温度升高显著加快反应速率。

2) [H⁺] (酸浓度):

这是光化学反应的结果。[H⁺] 与下列因素相关。

入射曝光剂量 D： 剂量越大，产生的PAG分子越多，[H⁺] 越高。通常假设 [H⁺] ∝ D（在低浓度、无淬灭时）。

PAG浓度 [PAG]_0： 胶中初始PAG含量越高，相同剂量下产生的酸越多。

PAG的量子产率 φ： 每个吸收的光子产生酸分子的效率。φ 是PAG材料本身的特性。

淬灭效应： 胶中的碱性质淬灭剂会消耗酸，降低有效 [H⁺]。

酸扩散： 酸在烘烤过程中会扩散，影响局部 [H⁺] 分布。

2. 临界保护基团浓度 [M]_{crit}：

存在一个临界的脱保护程度（或剩余保护基团浓度），低于此值时，树脂在显影液中溶解速度足够快，能被完全溶解掉（形成“亮区”）。高于此值，溶解速度很慢，树脂保留（形成“暗区”）。这个临界值决定了显影后线条的边缘位置。

（四）模型复杂化：酸扩散的影响

上述简单模型假设 [H⁺] 均匀且恒定。实际上，酸扩散是影响光刻胶性能（尤其是分辨率）的关键因素：

1. 酸扩散方程： 酸浓度随时间和空间的变化遵循Fick扩散定律：

∂[H⁺]/∂t = D_acid * ∇²[H⁺] + R_generation - R_loss

其中 D_acid 是酸扩散系数，R_generation 是光生酸速率（仅在曝光时），R_loss 是酸消耗速率（催化脱保护反应、淬灭）。

2. 与反应耦合：

脱保护反应速率 d[M]/dt 在空间每一点都依赖于该点的局部酸浓度 [H⁺](x, y, z, t) 和该点的保护基团浓度 [M](x, y, z, t)。

3. 影响：

线宽均匀性： 酸从高浓度区（曝光中心）向低浓度区（边缘、未曝光区）扩散，导致脱保护反应区域略微扩大，影响显影后线宽。

LER/LWR： 酸扩散有助于平滑由于光子散粒噪声引起的曝光剂量随机波动，从而改善线边缘粗糙度/线宽粗糙度。

分辨率极限： 过度的酸扩散会模糊精细图形，限制光刻胶能达到的最小特征尺寸。控制酸扩散是开发高分辨率光刻胶的关键挑战之一。

模型复杂性： 引入扩散后，动力学模型变成复杂的反应-扩散偏微分方程组，通常需要数值模拟求解。

（五）总结

1. 光反应：

PAG吸收光子产生酸 (PAG + hν → H⁺)。速率取决于光强、波长、PAG浓度和量子产率。

2. 热反应（分解/脱保护）：

酸催化树脂脱保护 (保护聚合物 + H₂O → 去保护聚合物)。酸是催化剂，不被消耗。

3. 简单动力学模型：

d[M]/dt = -k_obs * [M], [M](t) = [M]_0 * exp(-k_obs * t), 其中 k_obs = k * [H⁺]。

4. 关键参数：

k：本征速率常数（强烈依赖温度）。

[H⁺]：酸浓度（正比于曝光剂量和PAG浓度，受淬灭影响）。

[M]_{crit}：临界保护基团浓度（决定显影阈值）。

5. 核心挑战：

酸扩散。 实际应用中必须考虑酸的扩散过程，它耦合到脱保护反应动力学中，显著影响光刻胶的分辨率、线宽均匀性和粗糙度。完整的模型是包含光反应生成、酸扩散和催化反应的反应-扩散系统。

三、前沿分子表征技术在交联与分解反应动力学模型中的应用

（一）前沿原位表征技术：在线监测反应动态

1. 白光反射光谱（WLRS）与液体池联用

1）原理：

通过实时监测光刻胶薄膜在显影液中的厚度变化（折射率n、消光系数k）反映溶解/交联速率。

2）进展：

采用FR-Liquid附件实现垂直样品浸入+水平光学探测，避免探头接触显影液，支持多种液体环境（如AZ726MIF显影液）。

时间分辨率达秒级，可捕获正胶（如AR-N7520）的溶解起始点及负胶的溶胀过程（图2显示800nm胶层溶解曲线）。

3）优势：

非破坏性、适用于透明/半透明聚合物，信号强度通过基底优化（如500nm SiO₂）提升。

2. 飞秒激光多光子聚合（MPP）原位观测

应用：结合超快激光与高分辨成像，实时追踪光引发剂扩散和交联反应。

案例：上海光机所利用单脉冲飞秒曝光SU-8胶，发现溶剂含量从7%降至4%时，因阳离子扩散受限，聚合点尺寸减小40%（图2a-d）。

设备：长焦距曝光系统+原子力显微镜（AFM）联用，空间分辨率达10nm。

3. 环境控制联用技术

恒温恒湿培养箱+电学/力学测试：模拟光刻胶在高温高湿（85℃/60% RH）下的失效机制，发现湿度>60%时负胶附着力下降2等级（划格试验），正胶分辨率从0.5μm降至0.8μm。

折光仪在线监控：鲁道夫J系列折光仪实时检测折射率变化（精度±0.00002），关联光刻胶交联度（负胶n值上升）或分解程度（正胶n值下降）。

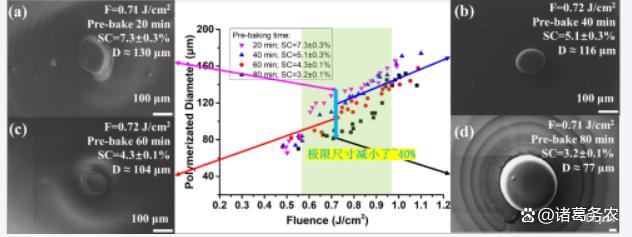

溶剂含量-曝光能量密度对应的聚合点

（二）分子模拟与理论建模：揭示原子尺度机制

1. 分子动力学（MD）模拟交联动力学

1）模型构建：

SU-8负胶：基于COMPASS力场，经能量最小化、退火模拟构建交联网络，计算玻璃化转变温度（Tg）与实验误差<5%。

界面结合：模拟Ni基底与SU-8胶在338–368K后烘温度下的结合能，揭示范德华力主导（径向分布函数显示Ni–O强峰在0.31–0.60nm）。

2）动力学参数：

非键能（范德华+静电）是驱动Tg变化的主因，交联后杨氏模量升至~4.5GPa。

2. 光酸扩散模型（化学放大胶）

机制：酸催化脱保护反应（正胶）或环氧开环交联（负胶）的扩散-反应耦合方程。

进展：引入随机并行梯度下降算法（SPGD）优化曝光能量分布，控制酸扩散距离至nm级。通过PEB（曝光后烘烤）温度梯度模型预测线宽粗糙度（LWR）。

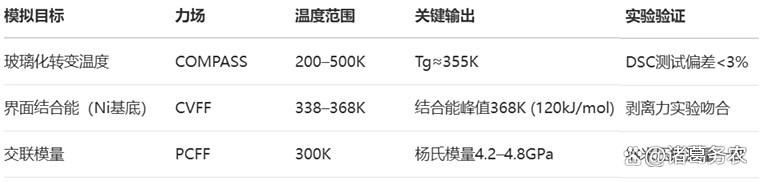

SU-8光刻胶交联反应分子动力学模拟参数

（三）先进离线分析技术：反应终点解析

1. 高分辨电子显微技术

EUV光刻胶形貌：国仪量子SEM3200实现侧壁角度纳米级成像（图2），检测交联负胶的侧壁垂直度（89°±0.5°）或正胶分解残留。

冷冻电镜（Cryo-EM）：瞬态冻结显影过程，观察未曝光区胶体的水解微孔（湿度>90%时孔径达50nm）。

2. 光谱与能谱联用

1）XPS/FTIR原位分析：

负胶交联度：C-O-C峰强度比（FTIR 1080cm⁻¹）定量交联率。

正胶分解：XPS检测羧基（-COOH）含量，关联显影速率。

2）飞行时间二次离子质谱（ToF-SIMS）：

绘制光酸分布图，空间分辨率100nm，优化PEB均匀性。

（四）动力学模型构建与应用

1. 负胶交联模型

方程：dX/dt = k·[PAG]·exp(-Ea/RT)·(1-X)^n，其中X为交联度，[PAG]为光引发剂浓度，n为反应级数（SU-8中n≈2.1）。

参数优化：上海光机所通过溶剂含量调控扩散系数D，将尺寸精度提升至40nm（原100nm）。

2. 正胶分解模型

链式反应方程：-d[M]/dt = k₁·[H⁺]·[M] + k₂·[H⁺]·[M]·[S]，[M]为树脂浓度，[S]为溶剂参与率（化学放大胶）。

基板效应：硅晶圆界面水汽残留使k₂降低30%（交变温湿度实验）。

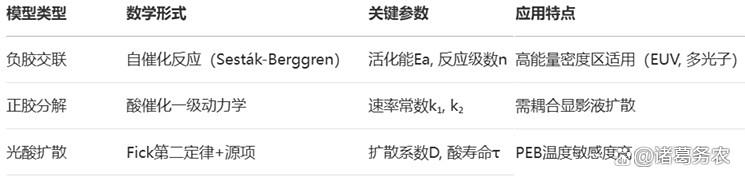

光刻胶反应动力学模型特征对比

（五）挑战与未来方向

1. 当前瓶颈

时间尺度局限：MD模拟时长<1μs，难以覆盖实际烘烤分钟级过程。

复杂体系建模：EUV胶含金属氧化物（如Sn），力场参数缺失。

原位信号干扰：显影液气泡/湍流降低WLRS信噪比。

2. 突破性技术趋势

机器学习加速模拟：深度势能（DeePMD）训练高精度力场，提升计算效率100倍。

超快X射线散射：欧洲XFEL装置实现飞秒级观测交联网络形成。

原子层传感器：MoS₂薄膜晶体管实时监测单分子级光酸生成（斯坦福大学原型）。

3. 结论

光刻胶光化学反应的分子/原子级研究已形成原位监测–模拟–离线验证的技术闭环：

原位技术（如WLRS、MPP）实现反应动态追踪；

分子模拟量化交联/分解能垒与界面效应；

动力学模型指导工艺优化（如溶剂含量降低40% 促使尺寸精度升高40%）。

未来需突破多尺度建模与超高时空分辨探测，以应对EUV与干法光刻胶的极限精度需求。
