摘要

本文系统梳理了​​文本描述驱动的可视化工具​​在IDE中的集成与应用方式，涵盖传统结构化图表（流程图/架构图）、UI设计稿、数据可视化及创意图片生成四大场景。通过对比Mermaid、Graphviz、Figma插件、Vega-Lite、Midjourney等工具的技术特点、IDE集成方法及适用场景，为用户提供从技术文档绘制到UI设计、数据呈现的全流程文本生成图片解决方案，助力高效实现“代码即设计”的可视化工作流。

一、引言

在软件开发、技术文档编写及设计工作中，可视化图表（如流程图、UI原型、数据图表）是传递信息的关键载体。传统工具（如Visio、Figma）依赖图形化操作，难以与代码版本控制协同。而​​文本描述驱动的可视化工具​​通过“自然语言/结构化语法描述需求→工具渲染成图”的模式，实现文本与图片的双向联动，支持版本控制、自动化生成及跨团队协作，已成为现代技术工作流的重要组成部分。本文将详细介绍此类工具在IDE中的集成与实践。

二、传统结构化图表工具（流程图/架构图/时序图）

针对技术文档中常见的流程图、类图、架构图等，以下工具通过简洁文本语法实现图表生成，与IDE深度集成，支持实时预览与导出。

1. Mermaid：轻量通用，IDE原生支持

核心特点

• 语法简洁​​：类似Markdown的声明式语法，支持流程图、序列图、甘特图、类图、状态图等10+图表类型；
• ​​IDE集成​​：VS Code、IntelliJ IDEA等主流IDE均内置或通过插件支持（如VS Code的“Mermaid Markdown Syntax Highlighting”）；
• ​​实时预览​​：编写代码后自动渲染，支持导出PNG/SVG矢量图。

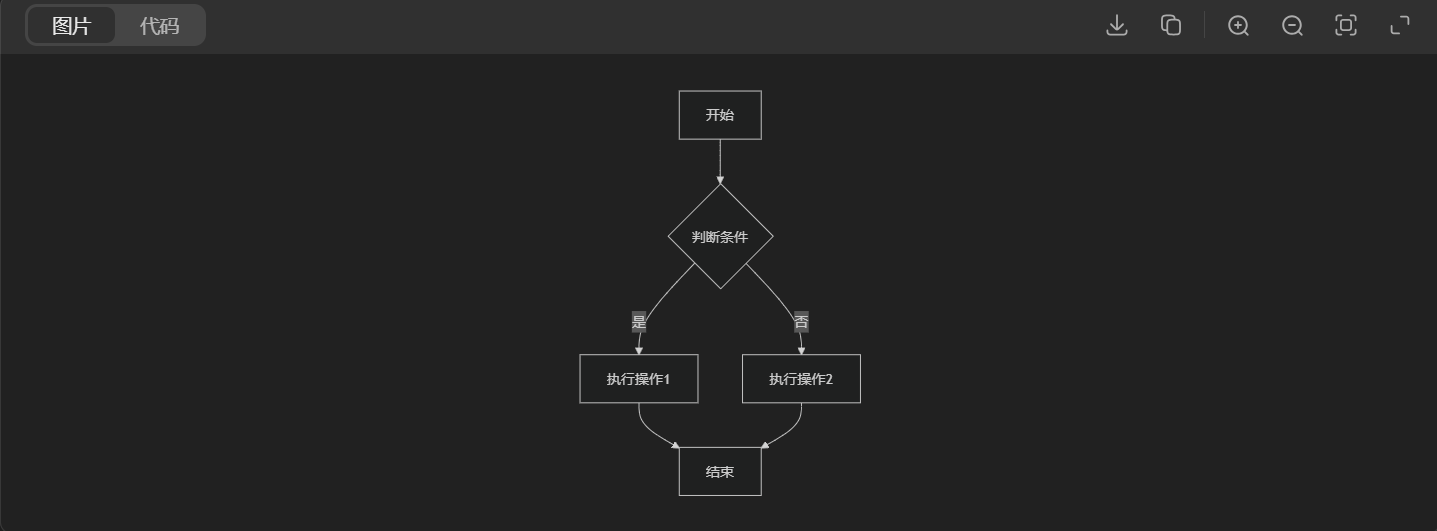

示例语法（流程图）

适用场景

技术文档中的逻辑流程图、系统架构图、状态转换图等，适合与代码注释同步维护。

2. Graphviz：专业布局，复杂关系可视化

核心特点

• ​​DOT语言描述​​：通过“节点（node）+边（edge）”定义结构，擅长复杂层级关系与网络拓扑布局；
• ​​高质量输出​​：支持矢量图导出（SVG/PNG），适合印刷文档或高精度展示；
• ​​IDE插件​​：VS Code的“Graphviz (dot) language support”插件提供语法高亮与预览功能。

示例语法（网络拓扑图）

digraph G {
  rankdir=LR;
  node [shape=circle];
  A [label="客户端"];
  B [label="网关"];
  C [label="服务A"];
  D [label="服务B"];
  A -> B -> C;
  B -> D;
}

适用场景

微服务架构拓扑图、网络协议交互流程、数据库ER关系图等复杂结构。

三、UI设计稿生成工具（界面视觉稿）

针对UI界面设计需求，以下工具通过文本配置或AI生成，快速产出符合设计规范的低保真/高保真原型。

1. Figma + 插件：设计系统驱动，组件化生成

核心特点

• ​​设计系统集成​​：支持导入设计规范（颜色、字体、间距），确保生成的UI符合团队标准；
• 组件化生成​​：通过JSON/YAML配置生成重复组件（如按钮、卡片），减少重复劳动；
• ​​IDE协同​​：VS Code插件“Figma Files”可直接关联Figma文件，在代码中调用组件配置。

实践流程

1. 在Figma中定义设计系统（如主色#003E61、字体思源黑体）；
2. 使用插件“Autofigma”编写配置文件，生成任务列表页、详情页等UI组件。

适用场景

移动端/PC端界面的低保真原型设计，适合与前端开发同步迭代。

2. UIzard：AI驱动，文本生成UI草稿

核心特点

• 自然语言生成​​：输入“生成一个深蓝色主题的登录页，包含账号输入框、密码框和登录按钮”，直接输出UI草稿；
• ​​IDE插件​​：VS Code插件支持代码中输入Prompt，生成Figma文件或PNG图片；
• 快速迭代​​：通过调整Prompt优化设计（如“将按钮改为青绿色”）。

适用场景

早期UI创意探索、快速生成原型供团队评审。

四、数据可视化工具（图表生成）

针对数据图表（折线图、柱状图、热力图等），以下工具通过文本定义数据与样式，实现代码与图表的联动。

1. Vega-Lite：声明式语法，交互式图表

核心特点

• JSON描述​​：通过“数据（data）+编码（encoding）+标记（mark）”定义图表，支持折线图、散点图、地图等；
• 交互式输出​​：支持缩放、悬停提示等交互功能，导出PNG/SVG/Vega JSON；
• IDE插件​​：VS Code的“Vega-Lite Preview”插件实时渲染图表。

示例语法（柱状图）

{
  "mark": "bar",
  "encoding": {
    "x": {"field": "月份", "type": "ordinal"},
    "y": {"field": "销售额", "type": "quantitative"}
  },
  "data": {"values": [{"月份": "1月", "销售额": 100}, {"月份": "2月", "销售额": 150}]}
}

适用场景

数据分析报告中的交互式图表，适合与Python/R数据处理流程集成。

2. Plotly：代码生成，动态图表

核心特点

• ​​Python驱动​​：通过Plotly库编写代码生成折线图、热力图、3D图表，支持Jupyter Notebook与VS Code环境；
• 动态交互​​：内置缩放、平移、导出等功能，适合演示复杂数据关系；
• 自动化集成​​：可嵌入Python脚本，随数据处理流程自动生成图表。

适用场景

数据科学项目中的动态可视化，支持与机器学习模型结果联动。

五、AI绘图工具的IDE集成（创意/概念图）

针对非结构化的创意图片（如品牌视觉、场景示意图），AI绘图工具的IDE插件可实现文本生成图片。

1. Midjourney for VS Code

核心特点

• ​​Prompt驱动​​：在VS Code中输入“赛博朋克风格的零碳园区大屏，深蓝色主色调，3D粒子建筑”，生成创意图片；
• ​​参数调节​​：支持调整风格（--style raw）、分辨率（--ar 16:9）等参数；
• ​​导出便捷​​：直接生成PNG图片，支持插入文档或设计稿。

适用场景

品牌宣传图、产品概念图、场景示意图等创意设计。

2. DALL·E 3 for Copilot

核心特点

• ​​自然语言理解​​：通过VS Code Copilot插件调用，输入“生成一个温馨的家居UI界面，浅木色主题，包含沙发和绿植”，输出高保真设计稿；
• ​​上下文感知​​：结合代码上下文生成相关图片（如根据“登录页”代码生成对应UI）。

适用场景

用户体验设计中的场景化概念图，辅助团队理解需求。

六、总结与工具选择建议

文本描述驱动的可视化工具通过“文本即设计”的模式，实现了技术文档、UI设计、数据可视化的高效协同。工具选择需结合场景需求：

• ​​技术图表​​：优先Mermaid（轻量）、Graphviz（复杂布局）；
• ​​UI设计​​：Figma插件（设计系统驱动）、UIzard（AI快速生成）；
• ​​数据图表​​：Vega-Lite（交互式）、Plotly（动态代码生成）；
• 创意图片​​：Midjourney for VS Code（风格化）、DALL·E 3（自然语言）。

此类工具的核心优势在于​​版本控制友好、跨团队协作高效、与开发流程无缝集成​​，已成为现代技术团队提升可视化工作效率的关键基础设施。

​​关键词​​：文本描述可视化、IDE集成、Mermaid、Figma插件、AI绘图工具
