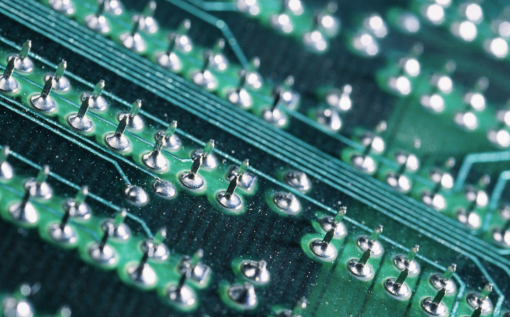

PCB 焊点检测正朝着 “更智能、更高效、更全面” 的方向发展 —— 传统人工检测效率低（50 片 / 小时）、误判率高（5%），AOI 依赖人工设定参数，X-Ray 需专业人员解读图像；未来，AI 将实现 “缺陷自动分类与参数自优化”，自动化集成将打通 “检测 - 返修 - 追溯” 全流程，3D 检测技术将普及至中低端场景。这些趋势不仅能提升检测效率（预计 2025 年在线检测速度提升 50%），还能降低对人工的依赖（减少 30% 操作人员）。今天，我们解析 PCB 焊点检测的三大未来趋势，帮你把握技术方向，提前布局升级。

一、趋势 1：AI 赋能检测，实现 “自动识别、自优化、预测性维护”

AI 是解决 “检测效率低、误判率高、参数难调” 的核心技术，通过机器学习海量焊点数据，AI 能实现缺陷自动分类、检测参数自优化，甚至预测焊点潜在风险，将检测从 “被动筛除” 升级为 “主动预防”。

1. AI+AOI：缺陷自动分类与误判降低

• 核心能力：传统 AOI 需人工设定 “缺陷判定阈值”（如桥连宽度＞0.1mm），易因焊点氧化、反光导致误判；AI-AOI 通过深度学习（如 CNN 卷积神经网络），学习 10 万 + 正常 / 缺陷焊点图像，自动提取缺陷特征（如虚焊的 “灰度突变”、桥连的 “连通区域”），缺陷分类准确率≥99%，误判率≤0.5%；

• 应用场景：多品种 PCB 检测，AI 能自动适配不同元件焊点（如 0402、BGA），无需人工调整参数，换型时间从 5 分钟缩短至 30 秒；

• 案例：某消费电子厂商引入 AI-AOI，检测手机主板时，缺陷分类准确率从 95% 提升至 99.2%，误判率从 3% 降至 0.4%，减少 50% 人工复检工作量。

2. AI+X-Ray：隐性缺陷量化分析与预测

• 核心能力：传统 X-Ray 需人工测量 BGA 空洞率，效率低（1 片 / 分钟）；AI-X-Ray 自动分割焊点与空洞区域，计算空洞率、位置分布，还能通过 “空洞增长模型”，预测焊点在温度循环下的寿命（如空洞率 15% 的焊点寿命≥10 年，30% 则≤5 年）；

• 应用场景：汽车电子、医疗设备，AI-X-Ray 不仅检出当前缺陷，还能评估焊点长期可靠性，提前筛除 “潜在失效” 焊点；

• 技术进展：2024 年某设备厂商推出的 AI-X-Ray，BGA 空洞率测量误差≤2%，检测速度提升至 3 片 / 分钟，比传统快 2 倍。

3. AI + 预测性维护：提前预警检测设备故障

• 核心能力：AI 通过分析检测设备（如 AOI 相机、X-Ray 射线管）的运行数据（如 AOI 相机的 “图像模糊度”、X-Ray 的 “射线剂量”），建立设备健康模型，当数据偏离正常范围（如相机模糊度增加 20%），提前预警 “设备需维护”，避免因设备故障导致漏检；

• 价值：传统设备维护靠经验（如 X-Ray 射线管 2 年更换），易出现 “未坏先换”（浪费成本）或 “坏后才换”（漏检风险）；AI 预测性维护可将设备故障停机率降低 40%，维护成本减少 25%。

二、趋势 2：检测 - 返修 - 追溯自动化集成，打通 “全流程闭环”

传统检测流程中，AOI 检出缺陷后，需人工标记位置、传递给返修工位，返修后再人工复检，流程断裂（如标记错误导致返修漏点）、效率低（返修周期≥1 小时）；未来，检测设备将与返修设备、MES 系统联动，实现 “缺陷自动定位 - 返修引导 - 复检确认 - 数据追溯” 全流程自动化，闭环效率提升 60%。

1. 检测 - 返修联动：自动定位与引导

• 核心技术：AOI/X-Ray 检出缺陷后，通过 “坐标映射”（将检测坐标转换为 PCB 物理坐标），自动将缺陷位置发送至返修台（如热风枪返修台），返修台根据坐标自动移动至缺陷点，显示返修参数（如温度 250℃、风速 3 级），无需人工寻找位置；

• 应用场景：SMT 生产线，返修效率从 10 个缺陷 / 小时提升至 30 个 / 小时，返修合格率从 90% 提升至 98%（参数精准）；

• 案例：某汽车电子生产线实现 “AI-AOI + 自动返修台” 联动，BGA 虚焊返修时，AOI 自动发送坐标，返修台精准定位，热风枪温度根据焊点大小自动调整，返修时间从 5 分钟 / 个缩短至 2 分钟 / 个，合格率从 92% 提升至 99%。

2. 检测 - 追溯联动：数据实时上传与全生命周期管理

• 核心技术：检测设备（AOI/X-Ray/ICT）将每片 PCB 的检测数据（缺陷类型、位置、参数）实时上传至 MES 系统，与 PCB 唯一码绑定，形成 “全生命周期档案”，后续可通过唯一码查询检测、返修、出厂全流程数据；

• 应用场景：汽车电子、医疗设备，符合 AEC-Q100、FDA 追溯要求，出现问题时可快速定位批次、原因，召回范围缩小 80%；

• 技术进展：2025 年将普及 “云端追溯平台”，检测数据上传至云端，客户、监管机构可授权查询，实现 “透明化追溯”。

三、趋势 3：3D 检测技术普及，从高端场景走向中低端

传统 2D 检测（AOI/X-Ray）只能获取焊点平面信息，无法准确测量高度、体积（如 2D AOI 易将 “元件偏移” 误判为 “缺锡”）；3D 检测通过激光测距、层析成像，获取焊点 3D 形态，能精准检测缺锡、虚焊、空洞，过去因成本高（3D AOI 比 2D 贵 50%）仅用于高端场景（汽车电子）；未来，随着技术成熟，3D 检测成本将降低 30%，普及至消费电子、工业控制等中低端场景。

1. 3D AOI：从 “表面观察” 到 “体积测量”

• 核心优势：3D AOI 通过 “激光线扫描” 或 “结构光成像”，测量焊点高度、体积（如 0402 元件焊点高度 0.12mm、体积 0.003mm³），缺锡时体积＜标准值 80%，虚焊时高度＜标准值 70%，判定更精准；

• 普及路径：2024 年消费电子厂商开始批量采用 “2D+3D 混合 AOI”（核心元件用 3D，普通元件用 2D），成本比纯 3D 低 20%，既能保证核心焊点质量，又控制成本；

• 应用效果：某手机厂商用 3D AOI 检测 BGA 周边焊点，缺锡误判率从 5% 降至 0.3%，虚焊检出率从 95% 提升至 99%。

2. 3D X-Ray：从 “面积测量” 到 “体积测量”

• 核心优势：传统 2D X-Ray 测量 BGA 空洞面积，无法判断空洞深度；3D X-Ray 通过 “层析成像”（CT 技术），获取空洞 3D 形态（体积、深度），能更准确评估焊点可靠性（如深层空洞比表层空洞危害大）；

• 普及路径：2025 年 3D X-Ray 设备价格将降至 50 万元（当前 80 万元），工业控制、中高端消费电子（如折叠屏手机）将批量采用；

• 技术突破：某设备厂商推出的 “高速 3D X-Ray”，检测速度达 2 片 / 分钟（传统 3D X-Ray 1 片 / 分钟），适配消费电子量产需求。

​

四、趋势总结与落地建议

PCB 焊点检测未来将呈现 “AI 化、自动化、3D 化” 三大方向，企业落地时可分三步：

短期（1-2 年）：引入 AI-AOI，优化现有检测流程，降低误判率与人工依赖；

中期（2-3 年）：实现 “AI-AOI + 自动返修台” 联动，打通检测 - 返修闭环；

长期（3-5 年）：普及 3D 检测（3D AOI+3D X-Ray），结合 AI 预测性维护，实现 “零缺陷” 生产。

未来 PCB 焊点检测将不再是 “单纯的缺陷筛除工具”，而是 “质量控制中枢”，通过 AI 与自动化技术，实现 “精准检测、高效返修、全链追溯、风险预测”，为 PCB 可靠性提供更强保障。
