备注：半成品（电路板未制作，有时间了再继续，软件部分已完成），第一个小项目记录

视频地址：https://www.bilibili.com/video/BV1YsnEzrETS

代码等文件链接：https://gitee.com/ret2nuh/Ai-Assistance_Gif-Clock_Web-Camera_Based-on-Esp32S3

---

概述、框架：

1.模块：

        ESP32-S3-N16R8；
        1.3寸TFT屏幕240*240 st7789驱动；
        INMP441麦克风；
        MAX98357 音频功放；
        3020喇叭4欧3W；
        摄像头ov2640；

2.平台框架：

        VsCode+PlatformIO，代码风格Arduino、C/C++；

3.如何使用：

        上电后自动联网，待机期间显示壁纸，使用相应按键或使用串口发送cam/ai/gif进入相应功能，使用停止键或使用串口发送stop，停止功能进入待机状态；

4.存在问题：

        使用完摄像头模式再使用Ai语音助手会有延迟甚至Ai胡言乱语的状况，需要reset；

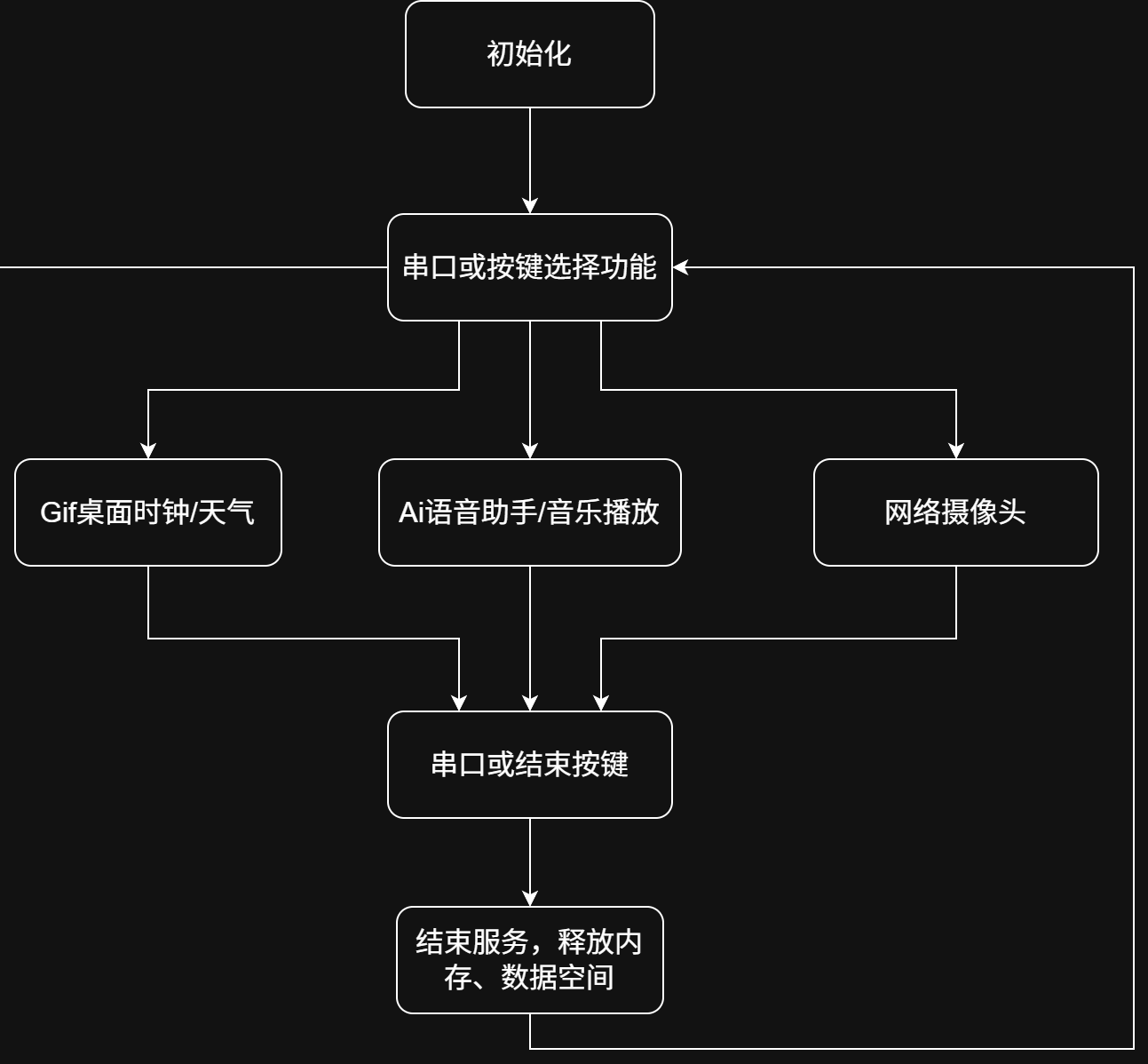

5.主程序框图：

---

基于Lvgl8.4的Gif屏保桌面（显示时间、天气、城市等信息）

备注：内置6张图片（待机显示）+1张Ai语音聊天背景图+5个宫崎骏动画gif+稚晖君机器人表情包gif

1.功能：

        1.开机随机显示图片；
        2.随机显示gif背景，显示时间、地点、天气信息，一段时间可联网自动校准；
        3.随机显示稚晖君机器人表情包；

2.如何使用：

        进入gif时钟界面会先通过网络获取地址、天气、时间信息，取决于网站的连接情况可能获取失败，会尝试重新连接，请耐心等待（处于待机状态），超过一定时间会先进入gif界面再尝试获取天气等信息，获取信息过程中gif偶尔会有卡顿；按boot键进入稚晖君机器人表情包gif

3.存在问题：

        刚进入gif会有明显刷屏；

4.TFT屏幕引脚：

        RST/RES       40
        DC                  39
        MOSI/SD        41
        SCLK/SC        42

5.杂记：

        1.SquareLine Studio制作界面，导出的文件放到.pio\libdeps\esp32-s3-devkitm-1\ui，gif产生的c文件也放这；

        2.在vscode中打开文件夹，等待依赖库下载完成后，找到.pio\libdeps\esp32-s3-devkitm-1\TFT_eSPI路径下的User_Setup.h文件，配置tft屏幕的参数（引脚、使用的屏幕驱动、颜色反向等）；

        3.配置.pio\libdeps\esp32-s3-devkitm-1\lv.conf.h（字体、使用浮点数以及网上教程常见的一些配置）；

        4.Arduinojson和Arduino_JSON库冲突，修改Arduino_JSON中的定义；

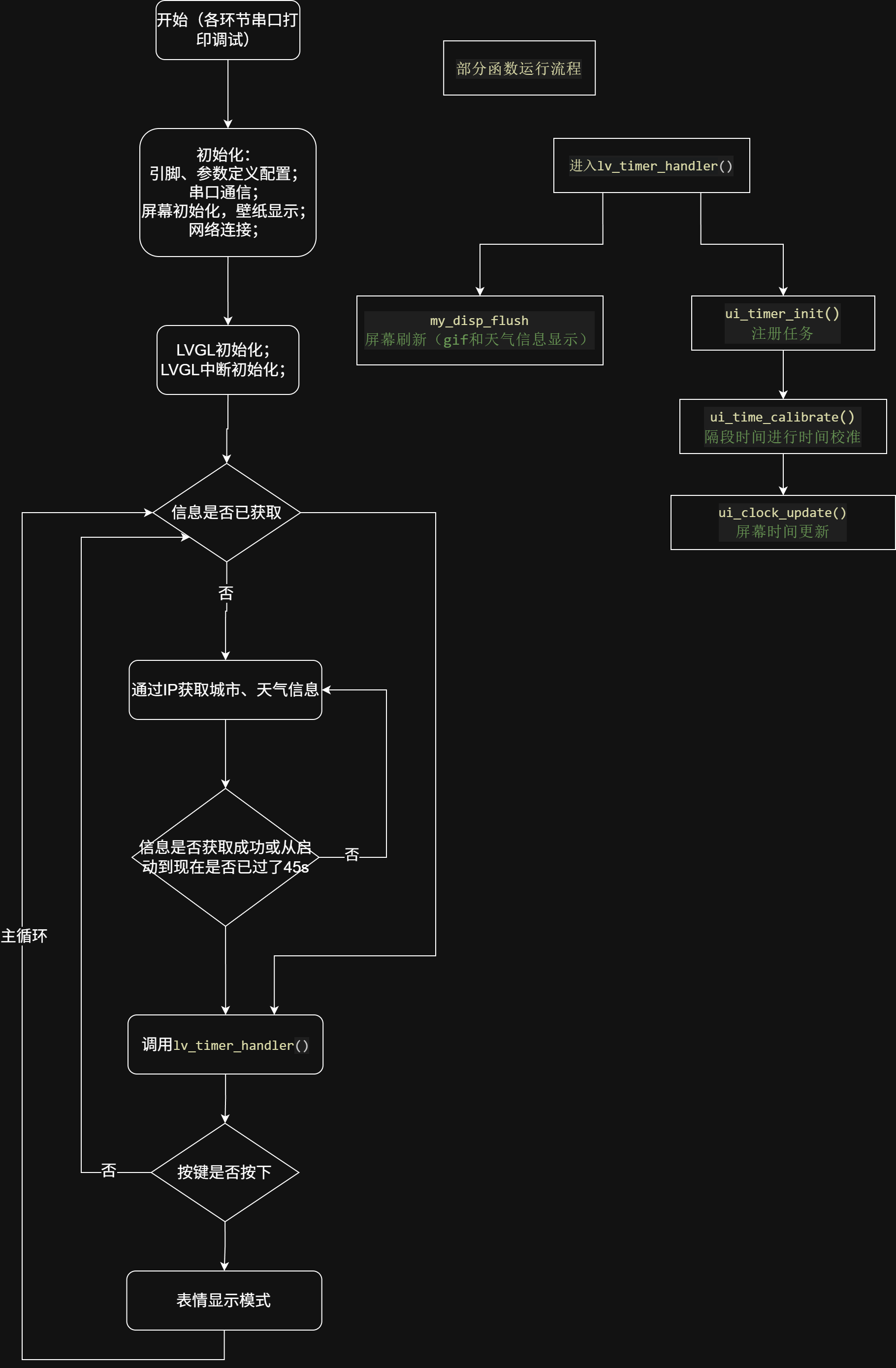

6.Lvgl屏显gif和时间程序框图：

---

网络摄像头：

备注：基于官方示例，移植到了VsCode+PlatformIO框架下

概述：

        利用tcp进行http协议通信，esp32作为server，浏览器作为client。esp32把预制的网页存储在flash上，client发起get请求后，server遵循协议发送给client显示在浏览器上；

流程：

        1.摄像头相关配置

        2.使用esp_http_server.h创建两个HTTP服务器；
           camera_httpd - 处理控制命令和静态图像请求；
           stream_httpd - 专门处理视频流请求；

        3.stream_handler函数实现了视频流功能；
           capture_handler和bmp_handler实现了静态图像捕获；
           cmd_handler处理各种控制命令；

---

Ai语音助手：

备注：基于项目https://github.com/Explorerlowi/ESP32_AI_LLM，在此基础上做了一些功能的删减、移植（可以先看看这个项目）；

0.使用模型：

        Ai：讯飞 https://console.xfyun.cn
        LLM：星火认知大模型Spark4.0 Ultra（SST：语音识别/语音听写）

       （ 可替换为其他大模型）

1.功能：

        1.语音交互：支持语音唤醒、连续对话；
        2.多功能：屏幕显示对话内容、音乐播放/暂停、音量调节；
        3.便捷网页配置：支持网页配置WiFi、大模型、音乐集信息；

2.存在问题：

        1.内容分段回复；
        2.上电、复位时喇叭噪声；

3.引脚连接：

        MAX98357 （音频功放）
                DIN          38
                BCLK       19
                LRC         20

         INMP441 （麦克风）
                SCK         47
                WS          14
                SD           21

4.如何使用：

       1. 第一次运行无法联网的话自动进入热点模式，然后电脑或手机端连接Web_Scr_set.cpp设置好的wifi，网页输入192.168.4.1进入配置页 输入家里wifi的账号和密码以及大模型的链接和秘钥就能正常使用了（参数会写入flash的NVS区，之后就不用再配置了）；

        2. 音乐使用的网易云音乐，配置的时候只需输入歌曲名和id（歌曲网址最后几位数字），不支持vip（不配置音乐是没有音乐可以播放的）；

        3.进入Ai语音助手功能后，显示”待机中“后，按一下boot键唤醒或用唤醒词唤醒；

        4.语音播放中时都需要按一下boot键打断才能识别你的语音，进入待机状态需要先唤醒，再识别语音，8秒内未识别到语音进入待机状态，其他时候都可以识别；

5.语音命令：

小一、一一、几何、然然、April         --可唤醒

退出、再见、拜拜、休眠         --进入待机状态

打开配置、打开热点、断开网络连接

播放电台        --播放http://lhttp.qingting.fm/live/4915/64k.mp3

播放音乐
暂停
恢复
提高音量、增大音量
降低音量、减小音量
显示音量
音量最大/高
音量最小/低
再（来/放/听）一遍
上一首
下一首
随便         --随机播放
歌曲名      --播放该首歌曲

开灯
关灯

其他语音会由大模型来回答你

6.杂记：

        1.使用前需要开通Ai服务；

        2.Web_Scr_set.cpp设置单片机热点模式的SSID和密码，默认账号ESP32-Setup密码12345678；

        3.待机状态下，esp32s3会连接讯飞的stt服务进行唤醒词识别，会造成讯飞stt服务量的大量耗费；

        4.platformio第一次打开项目要很久，可以看看网上教学；

        5.语音没反应就多喊几次，可能没识别到；

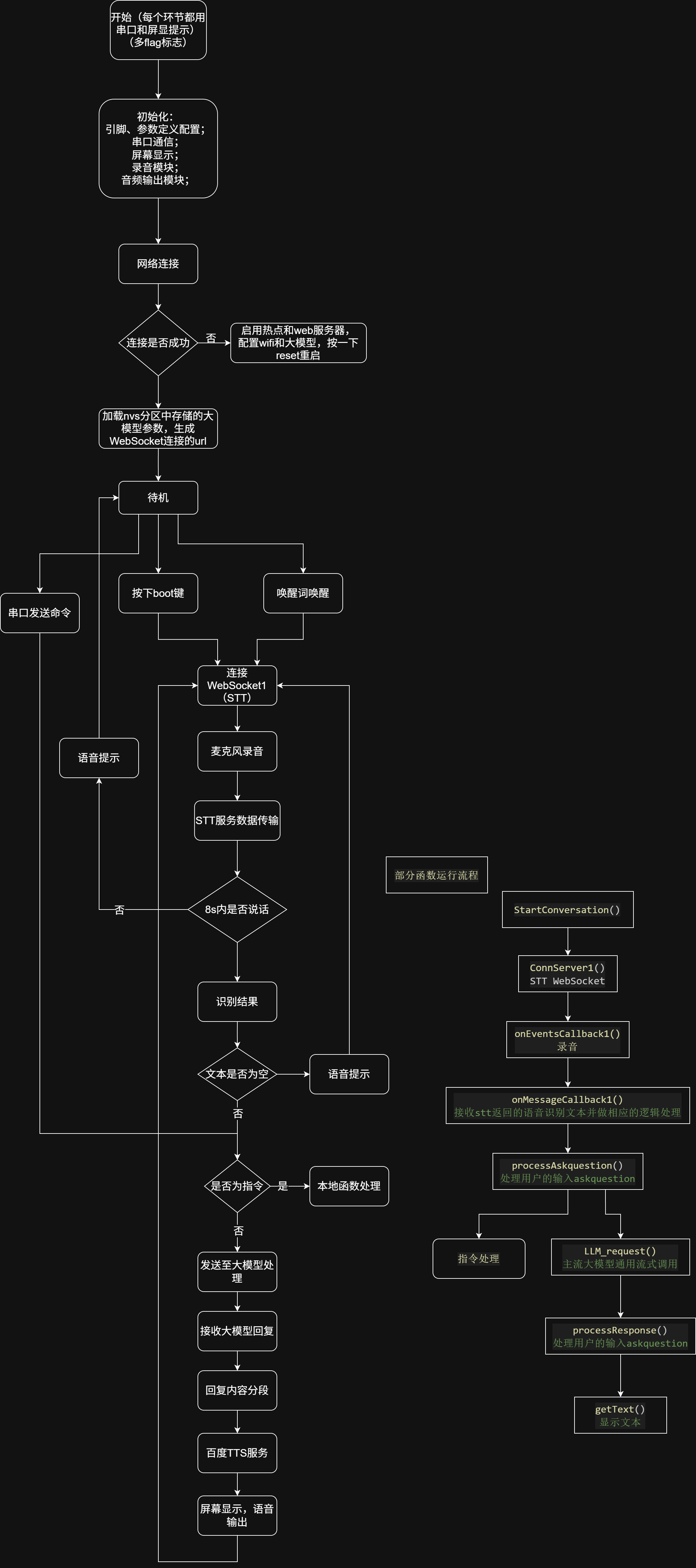

7.Ai语音助手程序框图：
