Air8000未内置Audio Codec和Audio PA，因此如需使用Air8000系列的音频功能——需要在外部增加Audio codec和Audio PA。

1、开发板参考设计

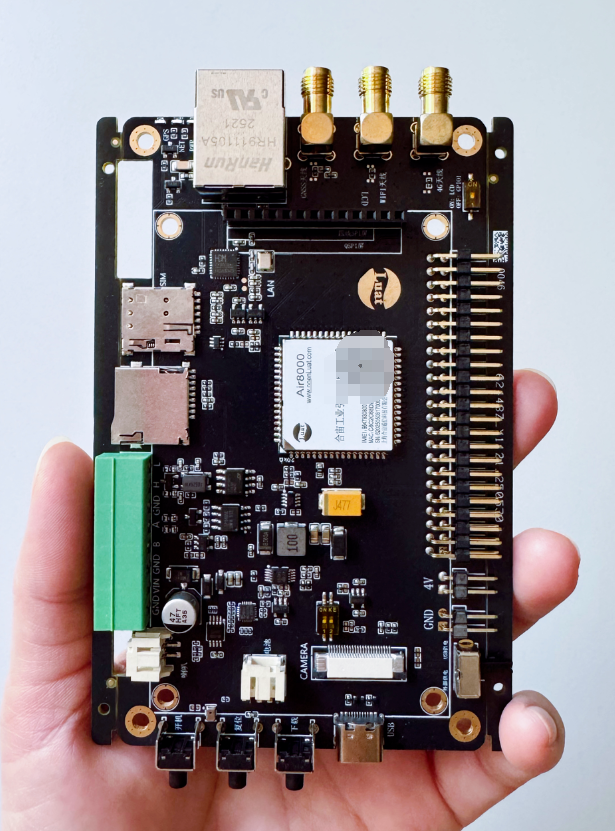

以Air8000开发板为例，我们的选型是：

• Audio codec：
  推荐顺芯ES8311，I2S接口传输PCM数据，I2C接口传输控制命令；

• Audio PA：
  开发板选用的是纳芯微D类音频放大器NS4150B，可以驱动4Ω 3W的喇叭。

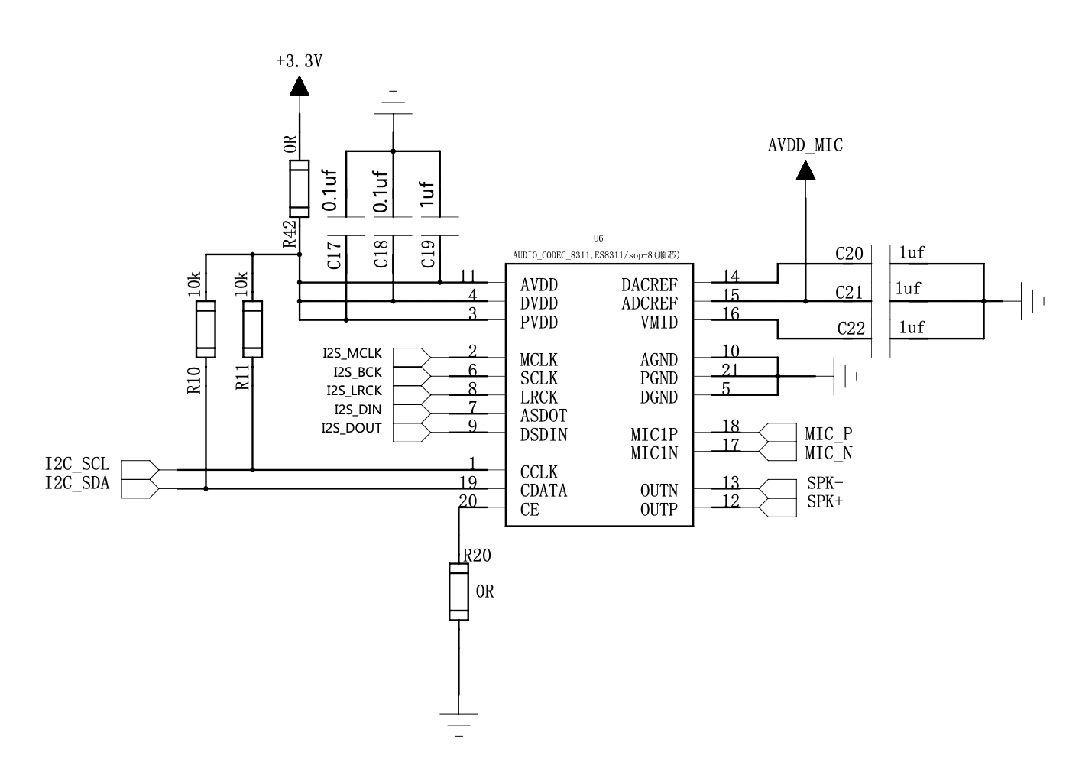

开发板原理图如下图示：

U3为一颗3.3V LDO，用于给ES8311供电，由8311_EN控制打开或关闭；

ES8311即为顺芯Audio Codec，支持一路上行Mic，一路下行Speaker；

MIC1选用的是一颗驻极体Mic，大家也可以根据自己的需要灵活选择硅麦；

U1为纳芯微NS4150B，最高可驱动4Ω 3W的喇叭(5V供电时)，由PA_EN单独控制打开或关闭。

2、相关设计建议

大家在自己设计原理图和PCB时，我们的建议是：

• 8211_EN控制给ES8311供电的LDO打开或关闭，可以在不使用音频功能的时候关闭ES8311，以达到尽可能降低功耗的效果。

• NS4150B由系统主电源4V直接供电，最大输出功率实际可达2W（5V供电时最高可达3W，详见NS4150B规格书说明）；

  由于输出功率较大，因此在PCB走线时，从NS415B的PIN5:VON和PIN8:VOP到Speaker的走线，需要适当加粗到0.5mm以上。

• 由于ES8311的输出和NS4150B的输入皆为差分信号，因此ES8311的PIN12:OUTP可以接到NS4150B的PIN3:INP，也可以接到NS4150B的PIN4:INN；ES8311的PIN13:OUTN也一样，只要两个差分信号保持成双成对即可。

大家可以根据自己的情况灵活选择任意音频放大器，但Audio Codec推荐选择顺芯ES8311，合宙在Air8000系列型号上已经做好了驱动适配。

3、特别注意事项

接下来，给大家介绍一个在Audio应用中经常遇到的“坑”，请大家务必避雷！

细心的朋友可能已经发现了，Air8000开发板原理图中——由8311_EN和PA_EN两个GPIO分别控制Audio Codec和Audio PA。

为什么不合二为一用一个GPIO控制呢？

• 当开始音频播放时，GPIO拉高，同时打开Audio Codec和Audio PA；

• 当结束音频播放时，GPIO拉低，同时关闭Audio Codec和Audio PA。

原理上没问题，但实际应用中：

• 同时打开Audio Codec和Audio PA时，喇叭会有不受控制的POP音产生。

• 大概的原因是ES8311的初始化需要时间，而Audio PA的打开是即时的，在ES8311初始化的过程中，POP音就产生了。

因此，实际应用中Audio PA要相对Audio Codec的打开稍晚一定的时间。

所以，再次提醒：

Audio Codec和Audio PA的使能管脚务必通过两个独立的GPIO分别控制。

我们推荐的是：

Audio Codec使用GPIO164；

Audio PA使用GPIO162。

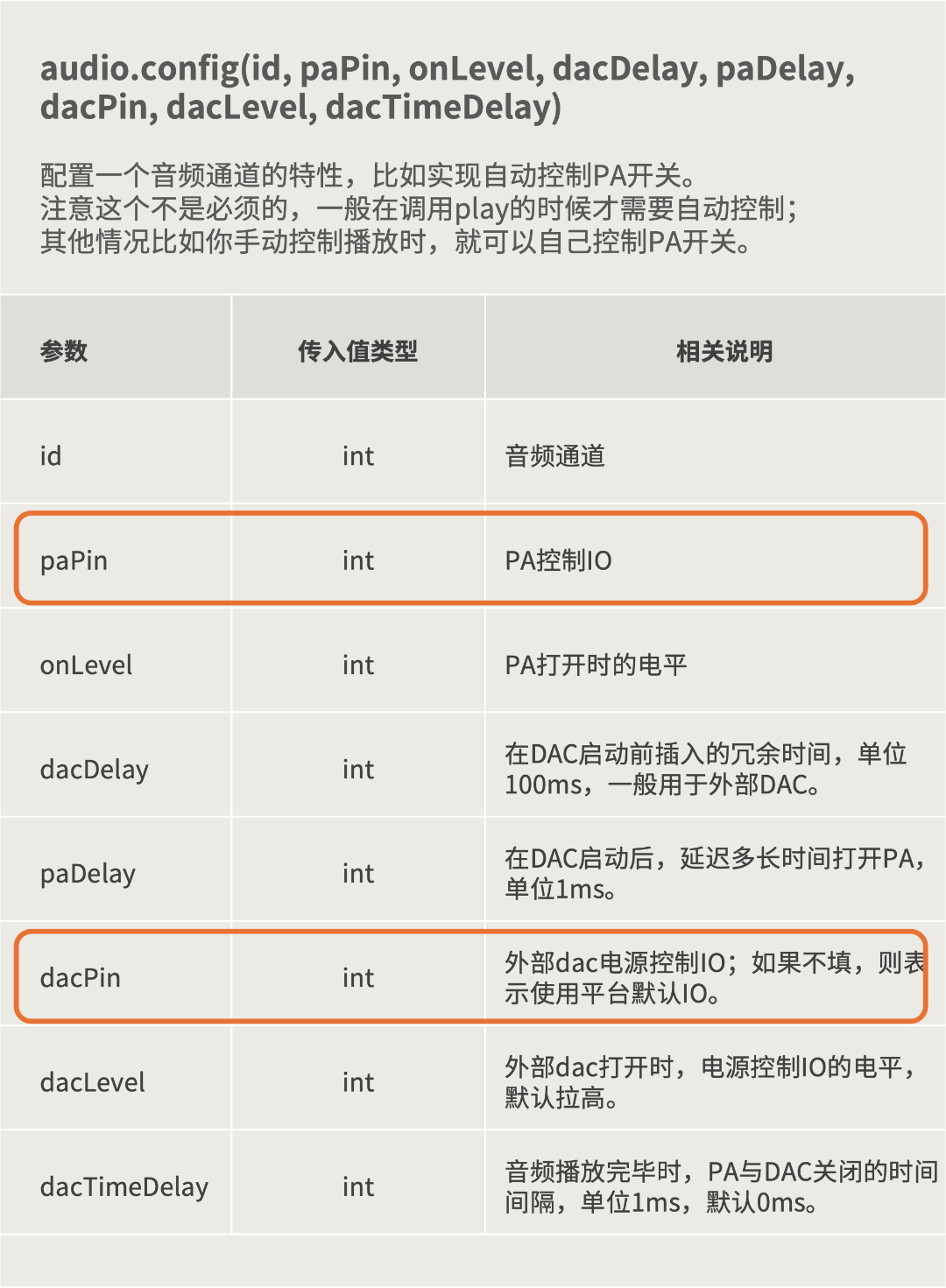

Audio API函数都已经设置好了，大家只需要按照要求输入相应的两个GPIO即可：

4、标准配件

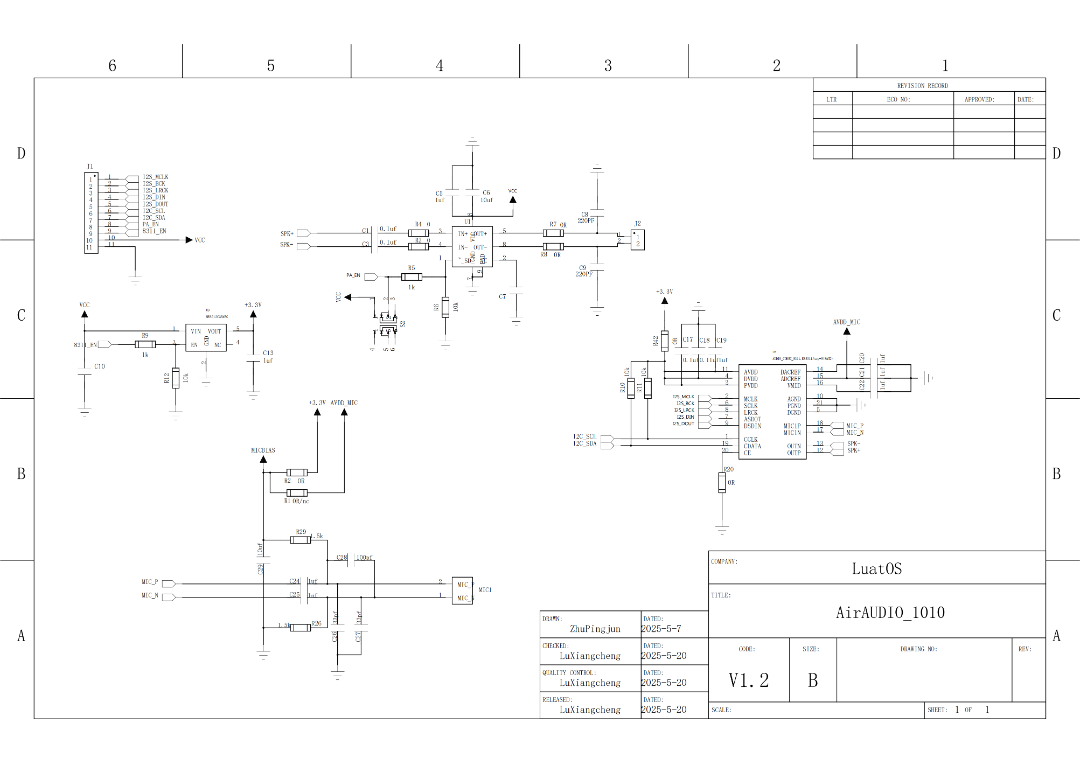

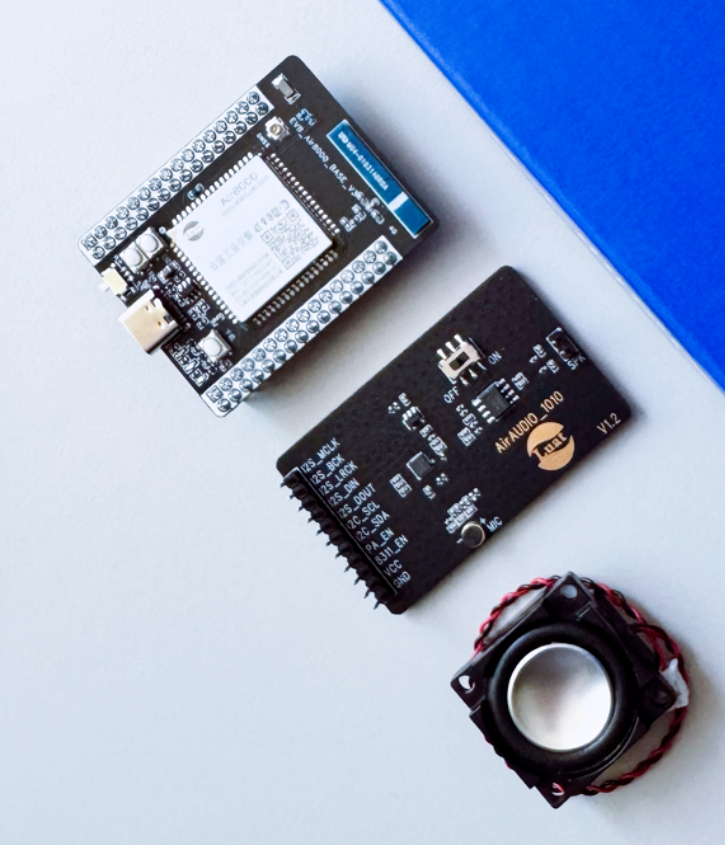

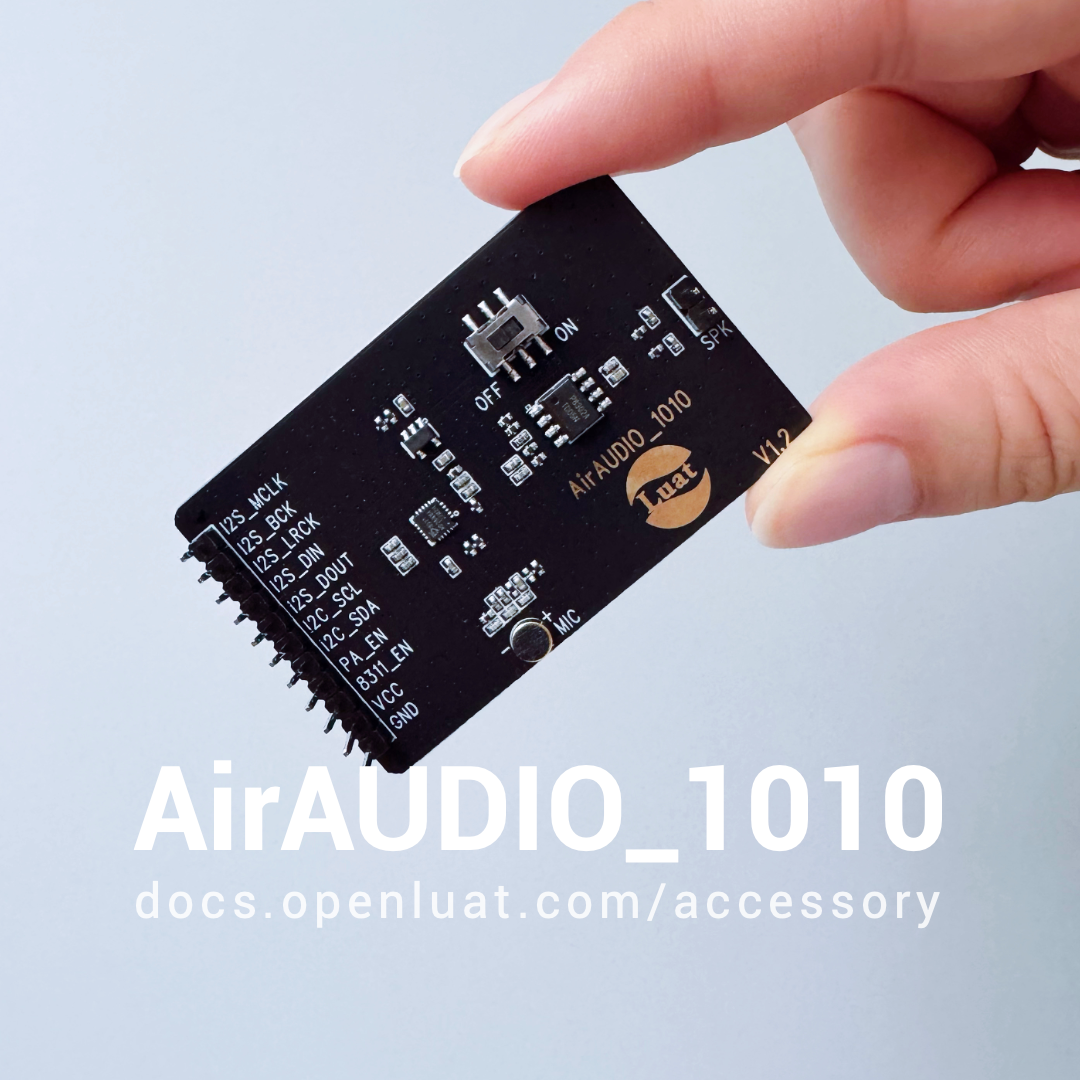

为了方便大家测试，我们还设计了AirAUDIO_1010标准配件，供大家结合Air8000系列核心板测试音频功能。

AirAUDIO_1010包含了Audio Codec、Audio PA、为Audio Codec供电的LDO、Mic、Speaker插头，以及两个独立的Codec和PA使能GPIO。

相关原理图与PCB、硬件参考设计、音频应用示例等资料，持续更新开放。
