本文主要介绍如何使用 Sourcetrail 对 C++ 代码进行可视化分析。通过生成 compile_commands.json 并借助 Sourcetrail 的类图与调用链功能，能够快速理解项目结构，定位类之间的关系和函数调用逻辑，并在此过程中总结了常见问题及解决方法。

---

本文目录

一、Sourcetrail是什么

二、创建项目过程

1. 安装

2. 创建一个项目

3.生成compile_commands.json

注意：

4.项目编译信息

三、使用过程

1. 搜索框

2. 中间部分

3. custom trail

路径设置：

Node类型：

Edge类型：

4. 类间关系图

5. 函数调用图

6. 更多类型

四、总结

一、Sourcetrail是什么

Sourcetrail 是一款跨平台的 源代码可视化与探索工具，它通过解析项目的编译数据库（compile_commands.json）或手动配置编译选项，将 C、C++、Java、Python 等语言的代码索引成数据库。与传统 IDE 不同，Sourcetrail 的核心优势在于 交互式关系图：开发者可以搜索类、函数、变量等符号，直观查看它们的定义、引用、继承与调用关系，并在图形化界面中逐层展开，快速理解大型项目的结构。此外，它提供 Custom Trail（自定义轨迹） 功能，可以根据用户选择的节点类型和关系边，一次性生成定制化的依赖图，帮助分析类之间的依赖和模块耦合度。

二、创建项目过程

1. 安装

我是在window上使用的，直接去github官方项目下载即可。下载后正常安装。

2. 创建一个项目

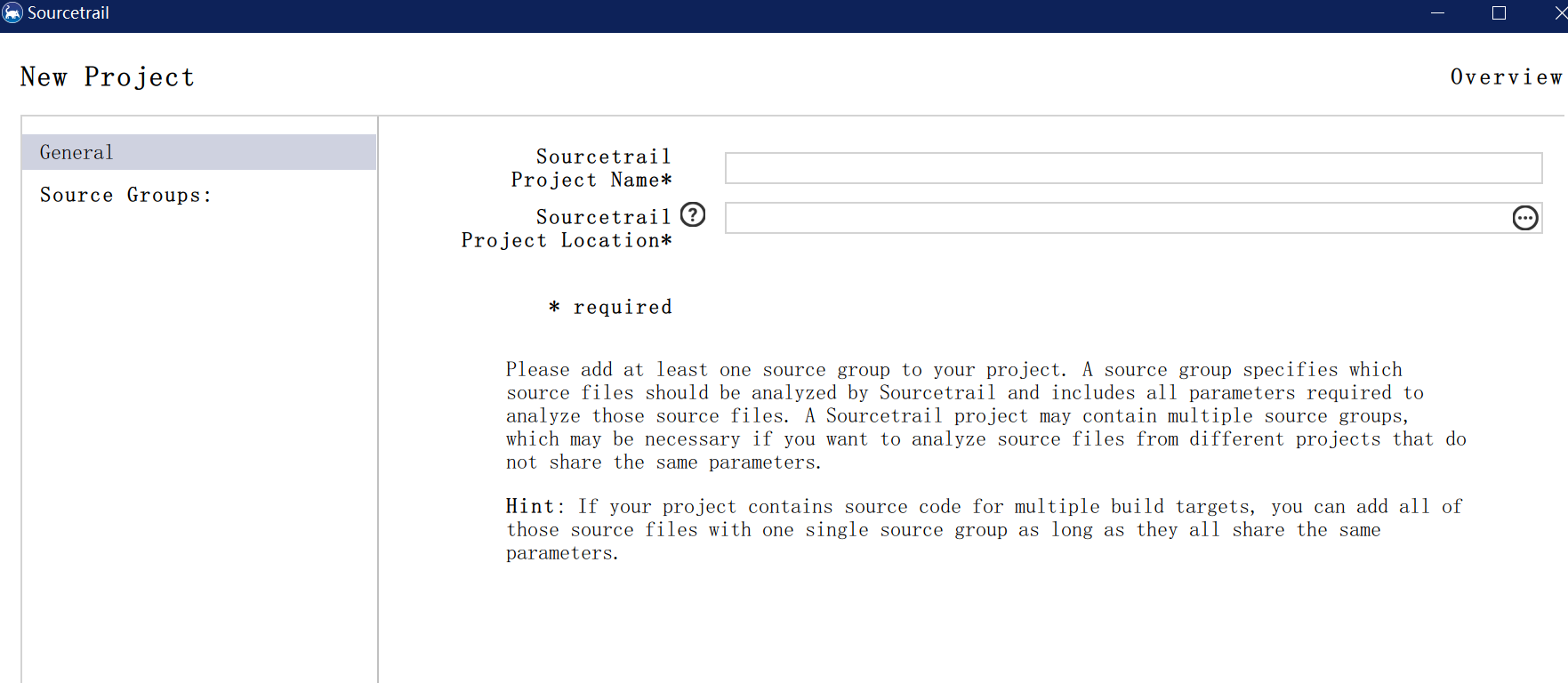

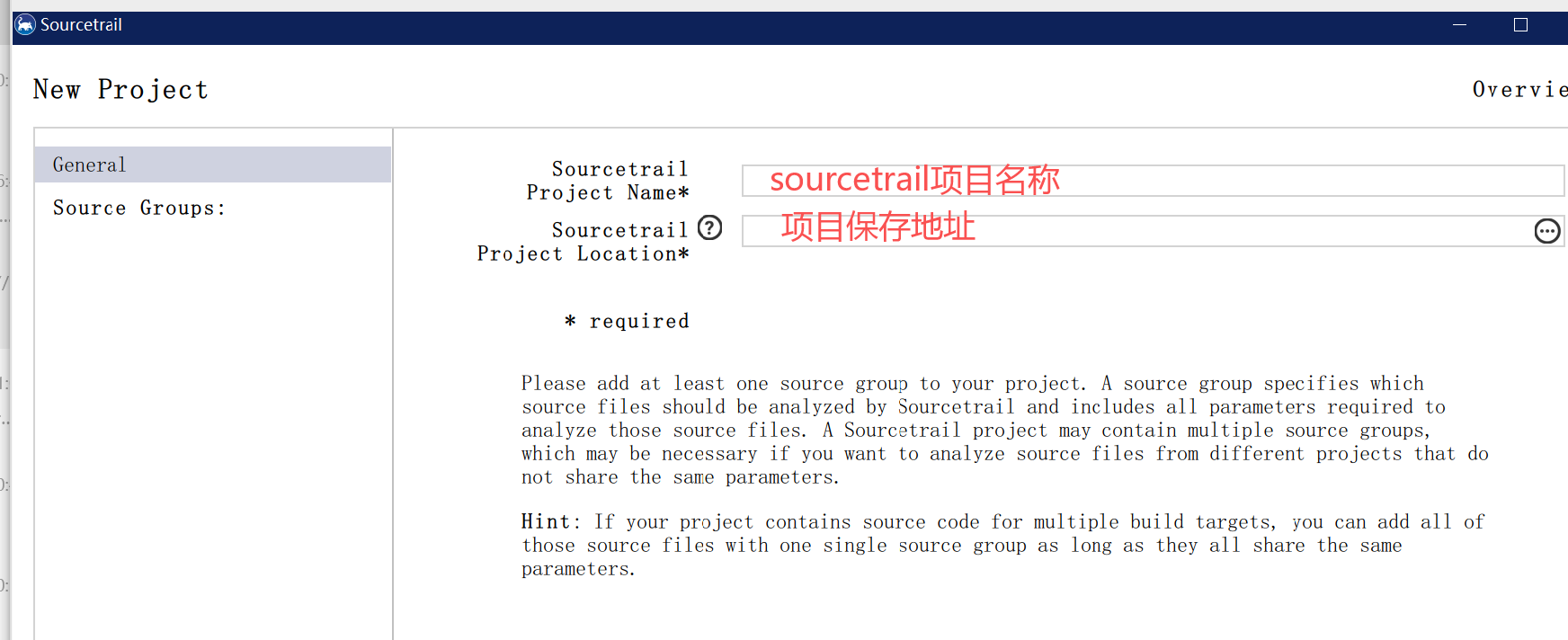

首先在New Project输入项目的名称和地址（是sourcetrail创建的分析文件的保存路径而不是目标cpp项目的地址）

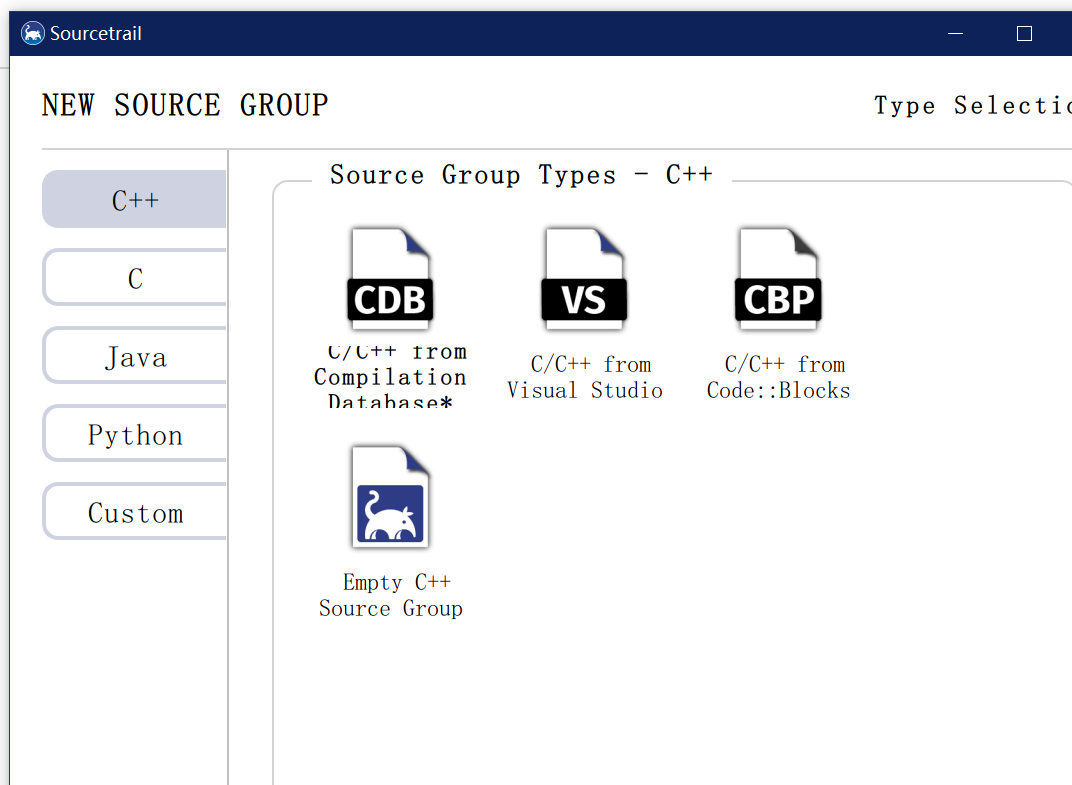

点击下方的Add Source Group进入编译数据库的选择，cpp项目默认选第一个即可，然后next：

3.生成compile_commands.json

compile_commands.json 就像一个 “项目编译说明书”，告诉工具“每个 .cpp 文件是怎么编译的”。
有了它，工具就能像编译器一样理解代码结构，从而做 代码补全 / 类图 / 静态检查。

可以在终端中使用以下命令来生成这个文件：

cmake -DCMAKE_EXPORT_COMPILE_COMMANDS=ON ..
cmake -G "Ninja" -DCMAKE_EXPORT_COMPILE_COMMANDS=ON ..   #window下指定编译器

注意：

如果在window环境下使用第一条命令，可能会生成一大堆无关文件而没有compile_commands.json，这时候一般是因为window下默认使用的编译器可能是visual自带的，这时候需要改用第二条命令。有可能会报错：

# CMake Error: Error: generator : Ninja Does not match the generator used previously: Visual Studio 16 2019 Either remove the CMakeCache.txt file and CMakeFiles directory or choose a different binary directory.

这时候需要清空build下所有之前生成的文件，再次运行命令即可。

4.项目编译信息

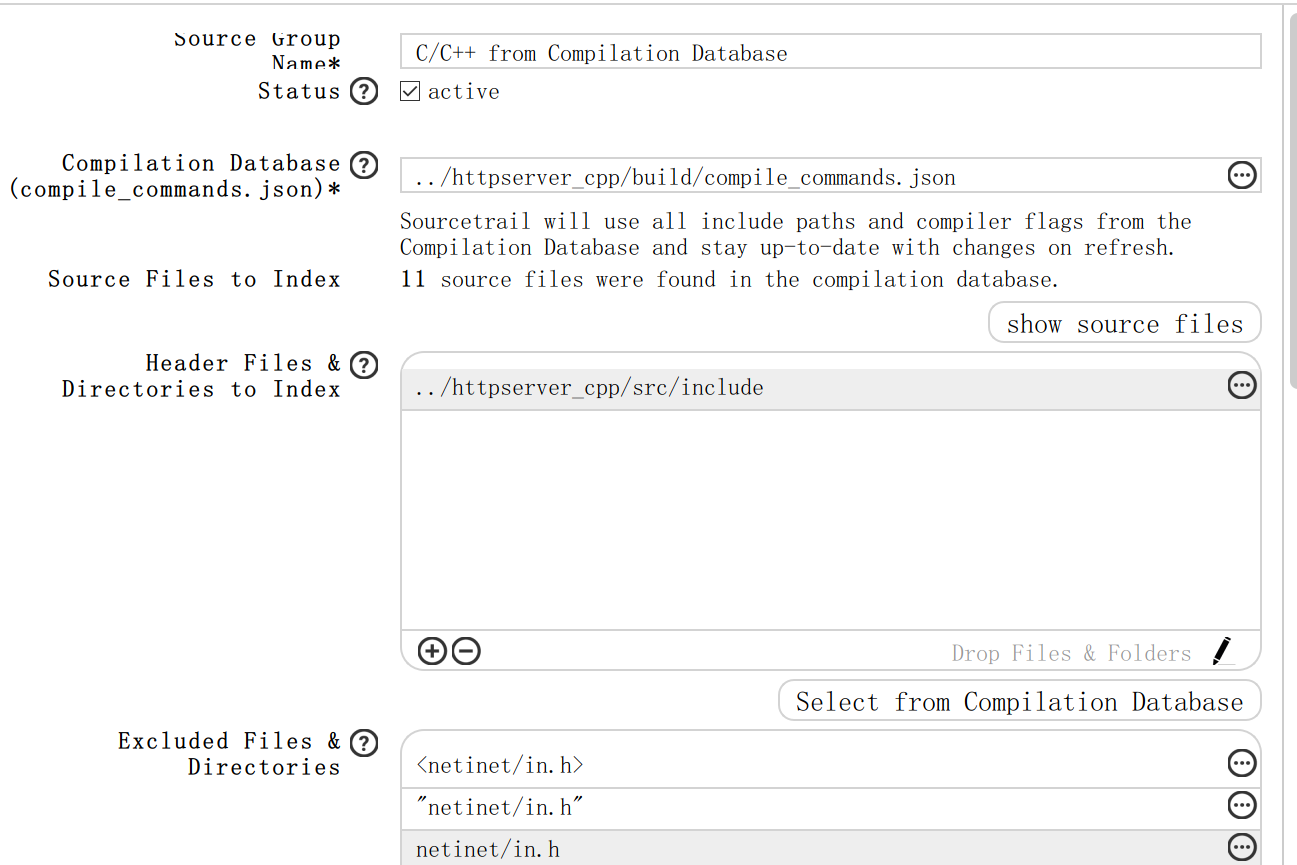

C++ 项目通常有复杂的 include 路径和宏定义而Sourcetrail 支持直接读取compile_commands.json（CMake 可自动生成），第二部分直接找到上一步生成的文件即可。会自动找到cpp源文件，可以看到图中自动找到了11个cpp文件。

但是有可能有些文件只有.h而没有cpp文件，这时候需要我们手动添加，在headerfile中找到我们的头文件目录添加即可。

最下面的是排除在外的头文件，用来加入你不想分析的头文件或者一些平台独有、跨平台会报错的头文件。

最后点击保存即可自动生成分析文件。如果更新了代码但是没有更新编译关系，点击刷新可以更新源代码。

三、使用过程

1. 搜索框

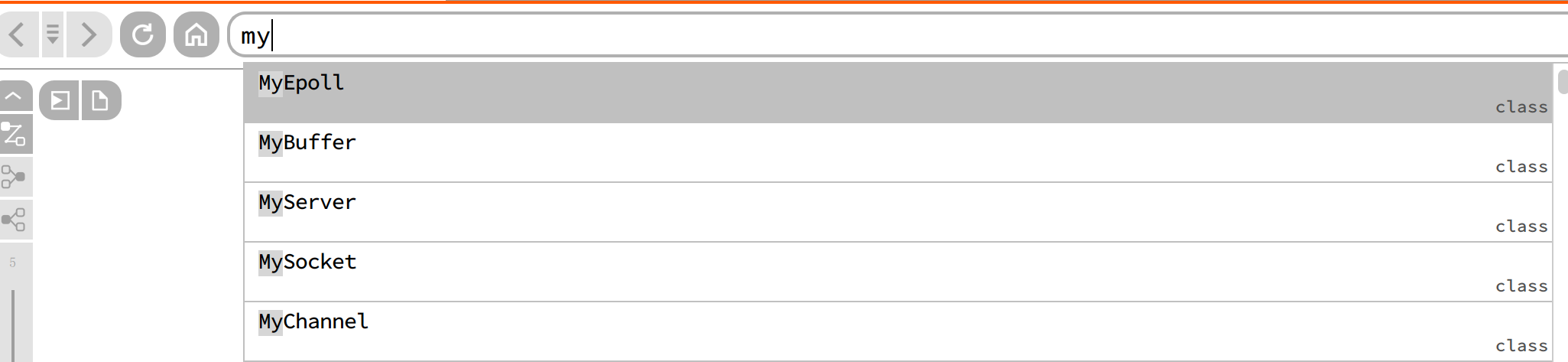

最上面的是搜索框，可以用来找到某个类或者属性

2. 中间部分

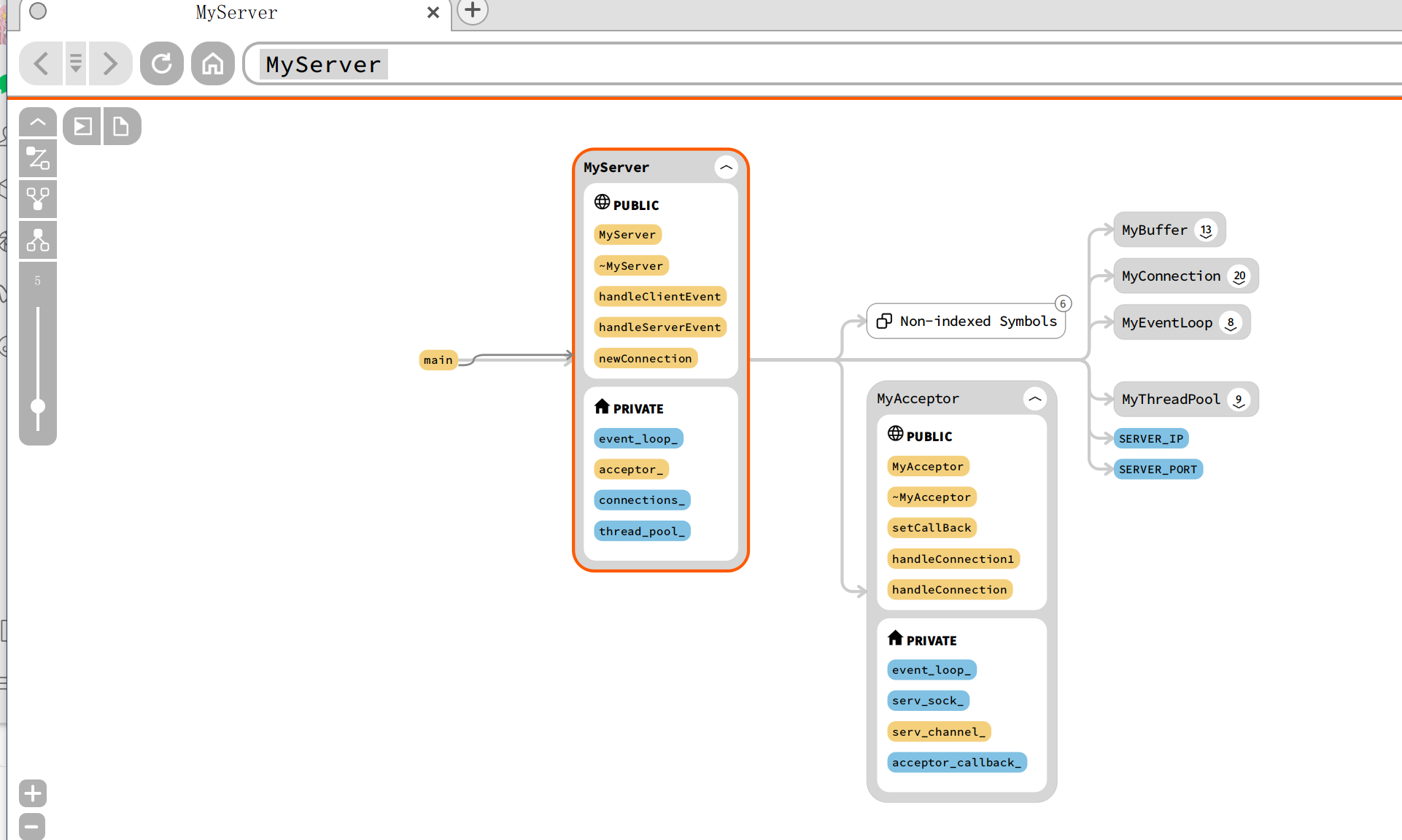

单击每个类旁边的数字可以展开具体情况查看，双击可以切换焦点到目标类

3. custom trail

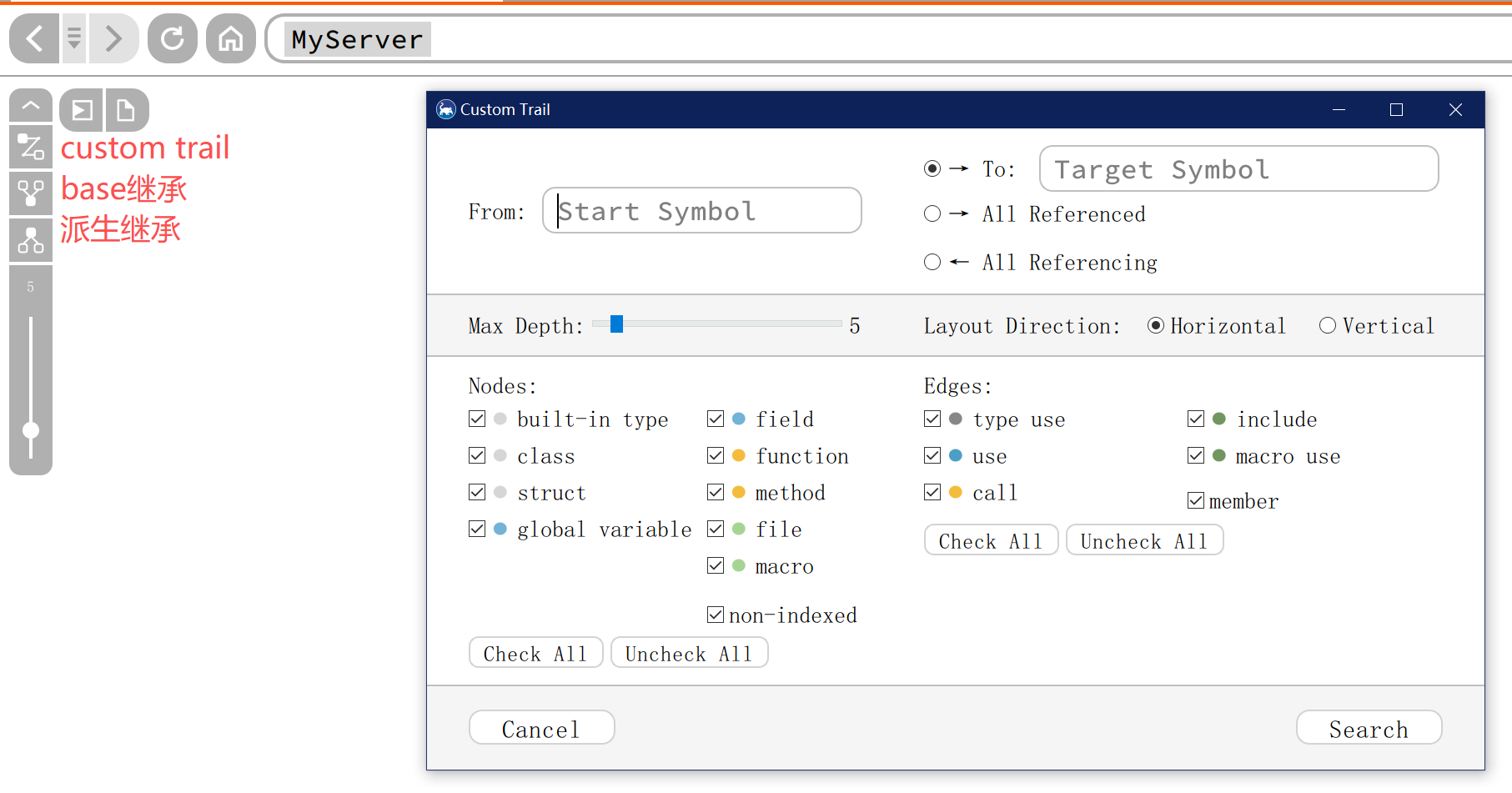

点击左侧栏第一个按钮即可进入到该页面。

“Custom Trail” （自定义轨迹）对话框，它的作用就是帮你一次性生成一张关系图，而不是手动一个个点展开。下面逐项说明一下功能：

路径设置：

• From:
  起点符号（这里是 MyServer），表示从哪个类/函数/变量开始探索。

• To:
  终点符号（可选，比如你想看 MyServer 到 MyChannel 的依赖路径）。

• All Referenced
  显示起点符号“引用到”的所有东西（被它用到的类/函数等）。

• All Referencing
  显示“引用起点符号”的所有东西（谁在用它）

Node类型：

class	类	field	类成员变量	built-in type	内建类型
struct	结构体	global variable	全局变量	non-indexed	未被索引到的符号
function	普通函数	file	文件
method	类成员函数	macro	宏

Edge类型：

type use	使用了某个类	include	文件包含关系
use	一般性使用	macro use	宏使用
call	调用关系	member	类与成员之间的关系

4. 类间关系图

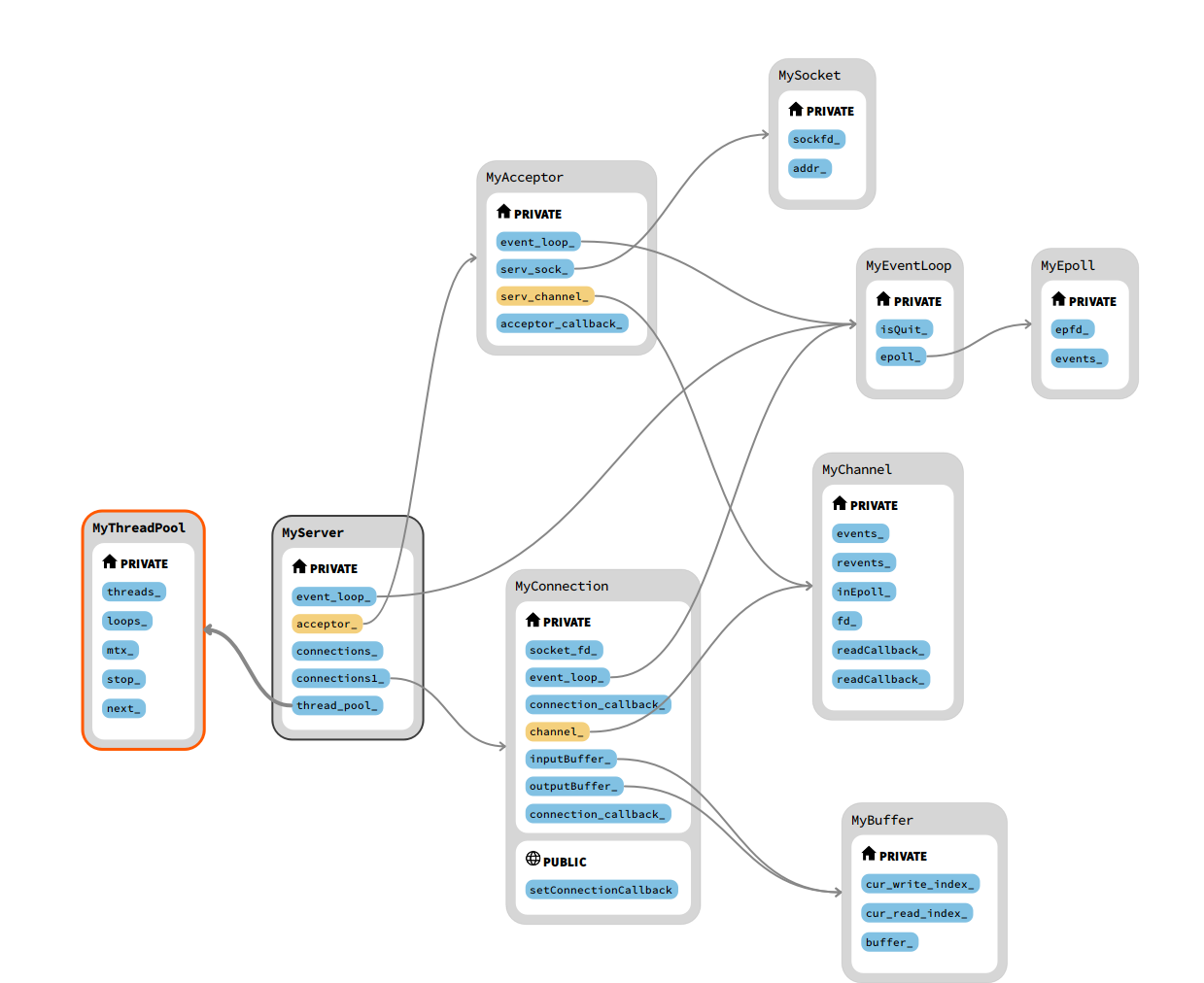

画出 “类A 有一个成员字段 → 这个字段的类型是类B”的效果（类图），如图所示

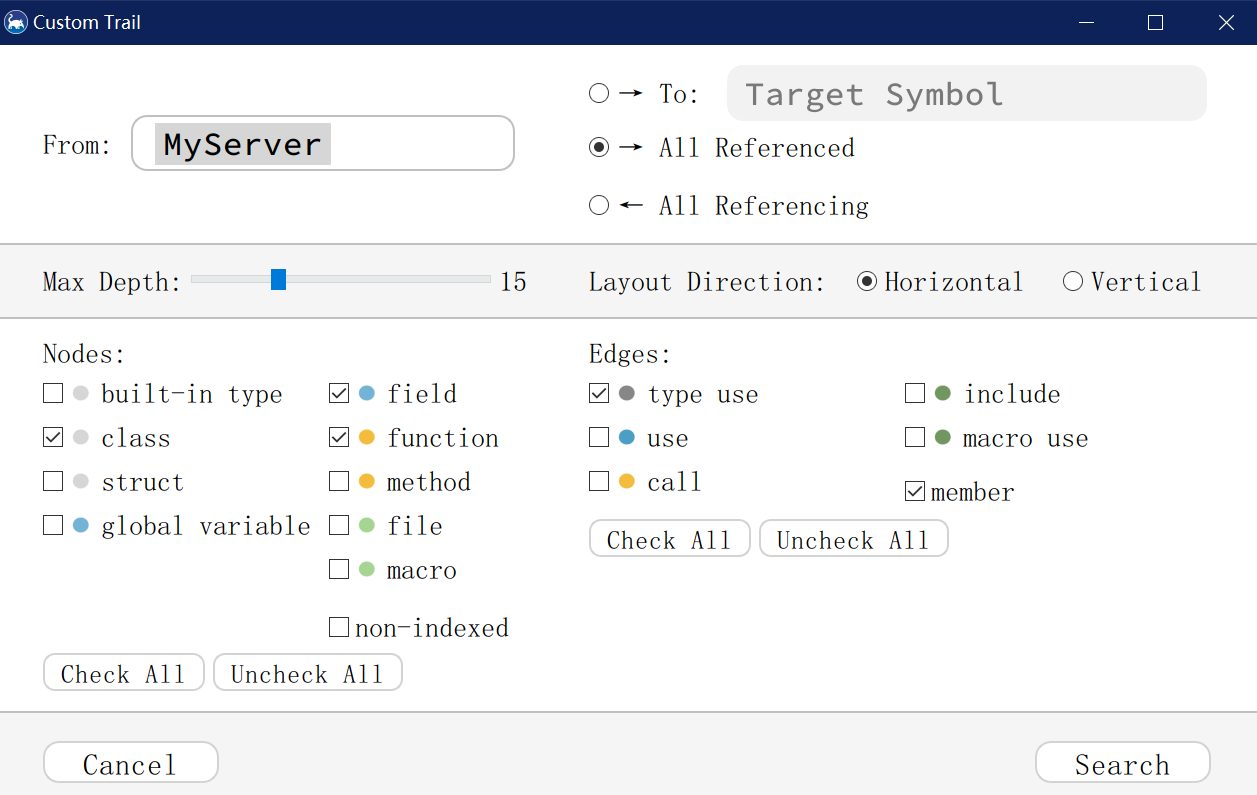

以下是配置信息，注意如果是私有成员变量是传入的指针则为private field类型，如果是调用了构造函数则为function类型：

5. 函数调用图

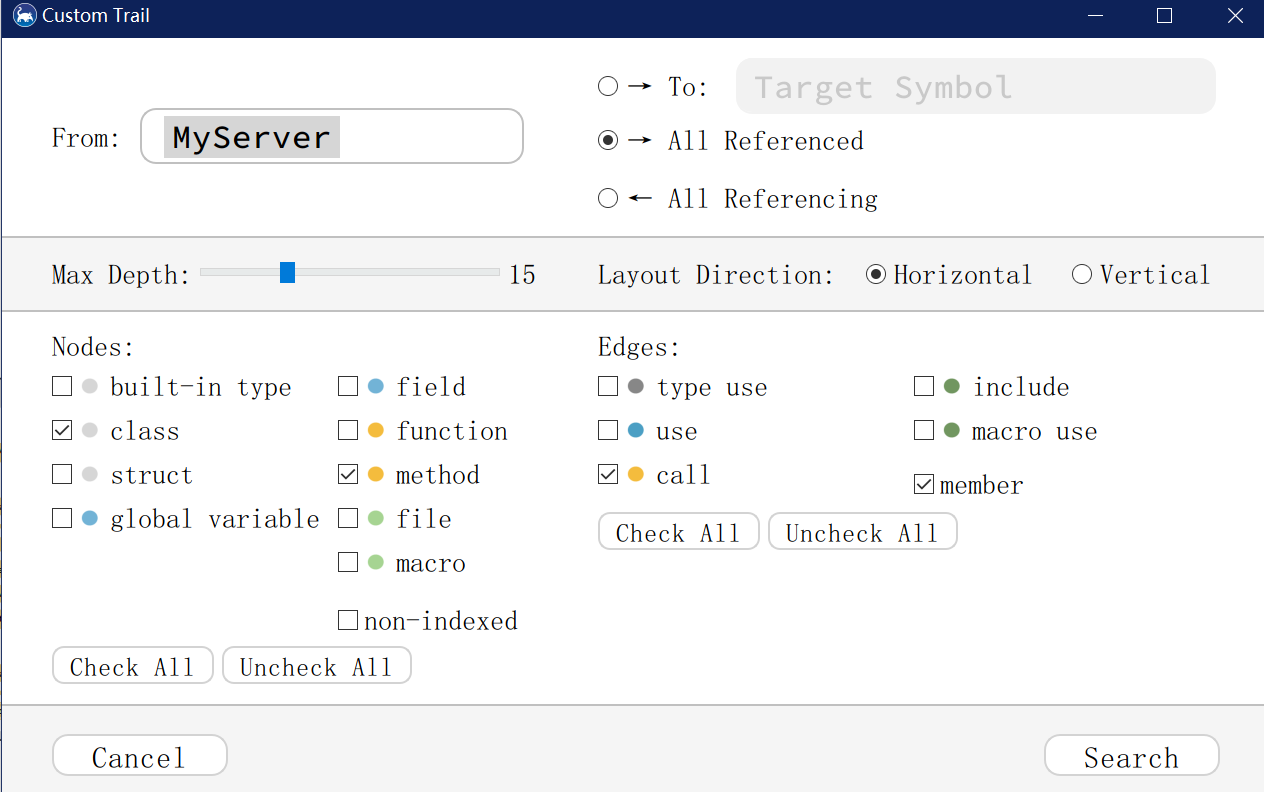

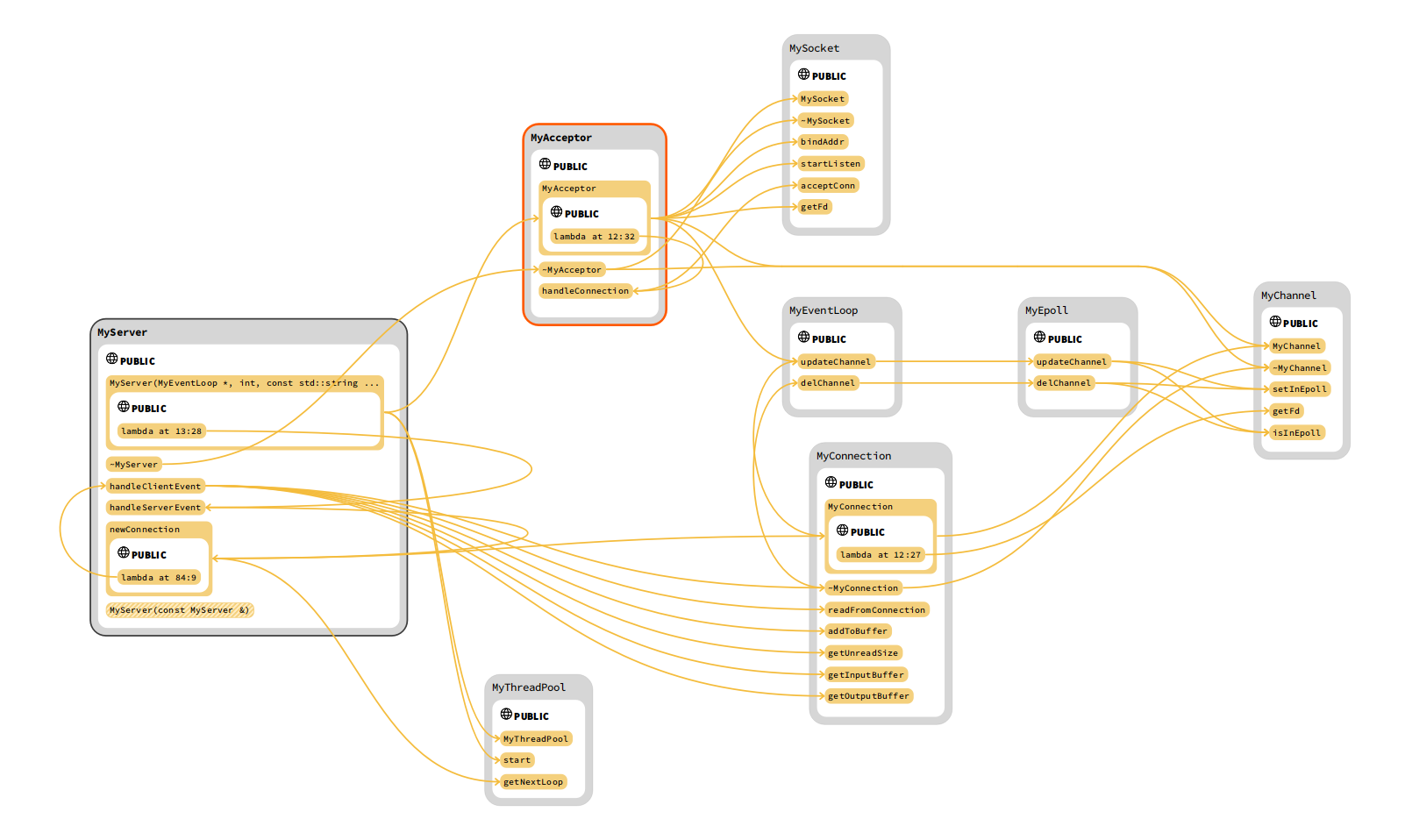

展现出各个method之间的调用关系，如果有lamda回调函数之类的也能正确显示：

6. 更多类型

        如果之后需要使用其他的类型也会更新。

四、总结

在本次实践中，通过 Sourcetrail 对代码进行了结构化分析，其最大优势在于它能够借助 compile_commands.json 构建出 各类调用关系，让复杂的 C++ 项目结构一目了然：

• 借助 搜索框 可以快速定位符号；

• 通过 Custom Trail 可以一次性生成依赖图，展现类之间的成员关系和调用链；

• 利用 类间关系图与函数调用图，能够清晰地看到模块之间的交互方式；

• 配合 重新索引 功能，可以在源代码更新后保持分析结果的实时性。

整体来说，Sourcetrail 更适合代码阅读和架构理解，而不是编写代码。对于需要快速熟悉大型 C++ 项目的人来说，它是一个非常高效的工具。
