一、PCIe 的核心定位

PCIe（Peripheral Component Interconnect Express）是 GPU 服务器中连接GPU 与 CPU、系统内存及其他核心部件的 “高速公路”。它的带宽、延迟和拓扑结构直接决定了 GPU 能否高效工作。

---

二、PCIe 在 GPU 服务器中的关键作用（按重要性排序）

1、 数据通道：GPU 与系统间的高速传输

这是 PCIe 最核心、最基础的功能。

• 数据输入：训练数据、模型参数需从系统内存（或 NVMe SSD）经 PCIe 传输至 GPU 显存（HBM）
• 数据输出：计算结果需从 GPU 显存经 PCIe 传回系统内存
• 瓶颈风险：带宽不足（如使用 PCIe 3.0 x16 而非 4.0/5.0 x16）会导致 GPU 等待数据，利用率下降

2、 控制通道：CPU 对 GPU 的指令下达

CPU 作为 "大脑"，通过 PCIe 向 GPU 发送任务和配置。

• 指令类型：计算任务、配置参数、同步信号等
• 延迟敏感：虽然数据量小，但高频小任务会放大 PCIe 延迟影响

3、 扩展能力与拓扑结构决定

PCIe 通道数和版本直接影响服务器可搭载的 GPU 数量及连接方式。

• 通道限制：单 CPU 通常提供 64 条通道，一条 x16 插槽占用 16 条
• 理想连接：每个 GPU 直连 CPU，享受最大带宽和最低延迟
• 实际限制：多 GPU 配置常需通过 PCIe 交换机共享链路，导致性能差异

4、GPU 间通信基础

在 NVLink 普及前，多 GPU 通信完全依赖 PCIe。

• PCIe P2P：支持 GPU 直接访问另一 GPU 显存，无需 CPU 中转
• 当前地位：即使有 NVLink，跨 CPU 节点的 GPU 通信仍依赖 PCIe

总结：PCIe 在 GPU 服务器中的作用是基础性的和可能成为瓶颈的：

• 它是数据输入的 “生命线”
• 它是 CPU 控制 GPU 的 “指令通道”
• 它决定了服务器的 GPU 扩展能力和布局
• 它是 GPU 间通信的基础方案（在无 NVLink 或跨节点时）

因此，在选择或配置 GPU 服务器时，PCIe 的版本（3.0/4.0/5.0）、每个 GPU 分配的通道数（x8/x16）、以及 PCIe 的拓扑结构（如何连接到 CPU）都是需要重点关注的核心指标，它们直接影响了整个系统的投资效率和最终性能。

---

三、PCIe vs NVLink：高速公路 vs 高铁

特性	PCIe（高速公路）	NVLink（高铁）
设计目标	连接 CPU 与各类外设	GPU 到 GPU 高速互联
带宽	较低 (PCIe 5.0 x16≈128GB/s)	极高 (NVLink 4.0≈900GB/s)
拓扑	树形结构	网状结构，延迟更低
角色	"对外公路"	"内部高铁"

协作关系：在现代服务器中，PCIe 和 NVLink 是共存的。NVLink 负责在多个 GPU 之间建立超高速数据通道，极大加速模型训练（All-Reduce 等集合通信操作）和推理。PCIe 仍然负责 GPU 与 CPU / 内存 / 网络 / 存储之间的数据交换和控制流。如果 NVLink 是连接各个计算单元（GPU）的城际高速铁路，那么 PCIe 就是连接计算单元与中心城市（CPU）、货运站（内存）和港口（网络 / 存储）的必不可少的高速公路网。

---

四、PCIe 物理规格

1、通道数（Lane Width）

• x1：低速设备（网卡、声卡等）
• x4：中等带宽设备（部分 SSD、网卡）
• x8：高性能设备（企业级 SSD、高速网卡、中端 GPU）
• x16：GPU 常用，提供最大带宽

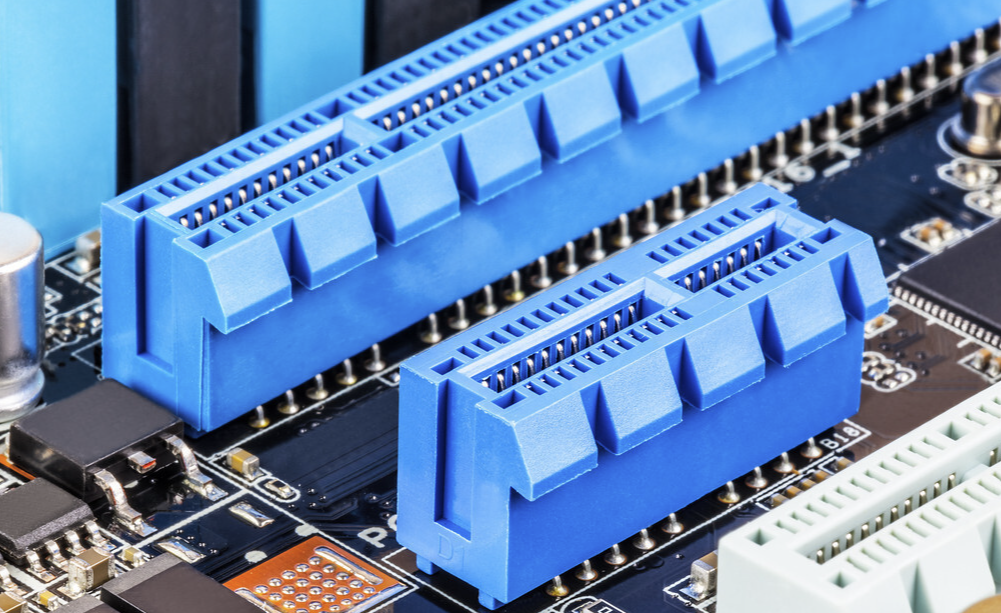

说明：主板上为什么找不到 PCIe x4 插槽？其实它以 M.2 接口的形式出现。与 PCIe x8 插槽一样，PCIe x4 为了兼容性，多数情况下也被做成 PCIe x16 插槽形式，或扩展为 M.2 接口，用于安装 M.2 SSD、M.2 无线网卡或其他 M.2 接口设备，其余扩展卡则留给 PCIe x1 插槽负责。

关键点：

• 物理兼容：大卡可插小槽，但性能受限于电气通道数
• M.2 接口：常采用 PCIe x4 通道

2、尺寸分类

• 全高 / 全长 (Full-Height, Full-Length，Standard GPU)：传统标准，尺寸较大，常见于台式机和服务器 GPU。
• 半高 (Half-Height，Compact GPU)：高度减半，用于刀片服务器或小型化工作站。
• 矮版 (Low-Profile)：更短的版本，用于超小型 PC。

3、PCIe 延长线

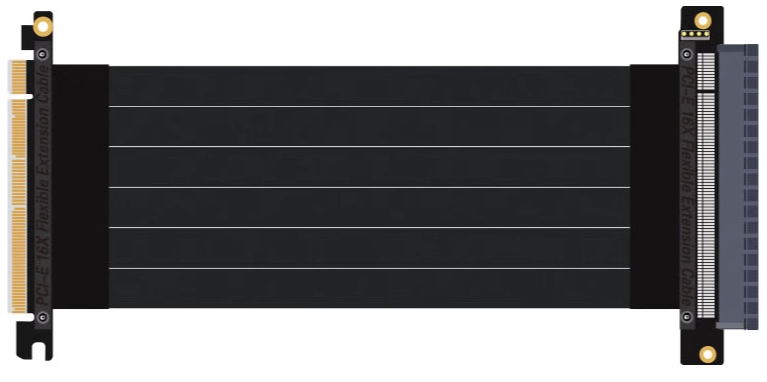

PCIe 延长线（PCIe Riser Cable）是一种用于延长 PCIe 设备（如 GPU、固态硬盘等）与主板插槽之间连接距离的线缆。它通常由高质量的电缆和两端的连接器组成，一端连接主板的 PCIe 插槽，另一端连接 PCIe 设备。

适用场景：

• 改善散热与风道
• 特殊机箱布局
• 硬件展示与美观
• 多显卡扩展与特殊应用

注意事项：

• 兼容性匹配：确保延长线支持的 PCIe 版本与主板插槽和设备兼容
• 长度控制：不宜过长，避免信号衰减和性能风险

---

五、PCIe 版本演进

版本	发布	速率	编码	单通道带宽	x16 带宽
1.0	2003	2.5 GT/s	8b/10b	500 MB/s	8 GB/s
2.0	2007	5.0 GT/s	8b/10b	1 GB/s	16 GB/s
3.0	2010	8.0 GT/s	128b/130b	~1.97 GB/s	~31.5 GB/s
4.0	2017	16.0 GT/s	128b/130b	~3.94 GB/s	~63 GB/s
5.0	2019	32.0 GT/s	128b/130b	~7.88 GB/s	~126 GB/s
6.0	2022	64.0 GT/s	PAM4+FEC	~15.75 GB/s	~252 GB/s

未来展望：

• PCIe 7.0：速率提升至 128 GT/s（128 Gbps / 每通道），比 PCIe 6.0 再翻倍，或将支持光互连，而不仅限于铜线。主要面向超大规模数据中心（如 800G 以太网）、高性能计算、军工航天与汽车应用，预计 2028 年推出产品（标准发布后 12–18 个月）。由于成本高，可能不会很快进入 PC 级市场。
• PCIe 8.0：研发已启动，预计再次翻倍 PCIe 7.0 速率，可能仍基于 PAM4 + Flit，但铜线或无法支撑，需采用光互连，或引入 PAM8（每信号 3 比特），这要求更强的信噪比检测与纠错能力。

技术要点：

• 向后兼容：高版本卡可在低版本插槽运行，但会以低版本速度运行。
• 编码效率：从 20% 开销降至 1.5%
  • 8b/10b (PCIe 1.0/2.0)：每 10 位传输信号中只有 8 位是有效数据，开销为 20%。
  • 128b/130b (PCIe 3.0/4.0/5.0)：每 130 位传输信号中有 128 位是有效数据，开销仅为～1.5%，显著提升了有效带宽。
  • PAM4 & FEC (PCIe 6.0)：采用更先进的脉冲幅度调制和前向纠错，在高速下保证信号完整性
• GT/s 与 GB/s 区别：需考虑编码效率和双向传输
  • GT/s (Giga Transfers per second)：表示原始数据传输速率。
  • GB/s (GigaBytes per second)：表示有效数据带宽，需要经过编码开销和双向计算。
  • 换算公式：带宽 (GB/s) = (速率 (GT/s) × 编码效率 × 通道数 × 2 [双向]) / 8 (字节位转换)

---

六、带宽计算（路宽 × 车速）

物理规格是 “路宽”（x1、x4、x8、x16 是车道数），而版本是 “路速”（3.0、4.0、5.0 是限速标准）。最终的 “运输能力”（带宽）由 “路宽” 和 “路速” 共同决定。为 GPU 选择正确的 “路宽” 和 “路速” 至关重要。

计算公式：总带宽 = 版本速率 × 编码效率 × 通道数 × 2 (双向) ÷ 8 (字节位转换)

举例：一张 PCIe 4.0 x16 的 GPU，其理论最大带宽为：

• 速率：16.0 GT/s
• 编码效率：128/130 ≈ 0.9846
• 通道数：16
• 双向：2

计算过程：(16.0 GT/s × 0.9846 × 16 × 2) ÷ 8 ≈ 63 GB/s

---

七、对 GPU 服务器的实际意义

1）避免瓶颈：必须为高性能 GPU 配备足够高版本和足够多通道的 PCIe 插槽。将一块 PCIe 5.0 的 GPU 插入 PCIe 3.0 x16 的插槽，其可用带宽将从～126 GB/s 暴跌至～31.5 GB/s，成为严重的性能瓶颈。

2）选择主板 / 平台：选择服务器主板时，必须关注：

• CPU 支持的 PCIe 版本和通道总数（如 Intel 至强可扩展处理器通常提供 64 条 PCIe 通道）
• 主板 PCIe 插槽的电气通道分配（是 x16 还是 x8？是直接连接 CPU 还是通过芯片组？）

3）面向人工智能市场需求：PCIe 5.0 和 6.0 主要面向 GPU、高速网卡（400GbE+），以及 CXL（Compute Express Link）内存扩展技术，是构建下一代高性能计算和 AI 服务器的基石。

---

八、总结

PCIe 在 GPU 服务器中是数据生命线、控制通道、扩展基础和通信桥梁。选择 GPU 服务器时，必须关注：

• PCIe 版本（车速）
• 通道数分配（路宽）
• 拓扑结构（路网规划）

这些因素直接决定了 GPU 性能能否充分发挥，影响整个系统的投资效率和最终产出。
