ESP32-S3 入门教程：从环境搭建到物联网应用实战

ESP32-S3是一款高性能物联网微控制器，相比前代在性能、接口和AI加速方面有显著提升。文章从硬件参数对比、开发环境搭建到基础实验示例，详细介绍了ESP32-S3的开发入门。核心内容包括：1）ESP32-S3与ESP32-CAM关键参数对比；2）Arduino IDE、ESP-IDF和PlatformIO三种开发环境配置指南；3）LED控制、串口通信和温湿度传感器等基础实验；4）Wi-Fi网络连

jianqiang.xue

822人浏览 · 2025-09-23 00:09:48

jianqiang.xue · 2025-09-23 00:09:48 发布

引言：为什么选择 ESP32-S3？

ESP32-S3 作为乐鑫科技推出的高性能物联网微控制器，相比前代产品带来了显著升级。这款芯片采用双核 Xtensa LX7 处理器，最高主频可达 240MHz，集成了 512KB SRAM 和 320KB ROM，支持最大 16MB Flash 和 8MB PSRAM。
它不仅保留了 ESP32 系列经典的 2.4GHz Wi-Fi 和蓝牙功能，还新增了 USB OTG 接口、神经网络处理单元 (NPU) 和更多 GPIO 引脚，非常适合物联网开发、智能家居和边缘计算等应用场景。

ESP32-S3 与 ESP32-CAM 核心参数对比

特性	ESP32-S3	ESP32-CAM
可用 GPIO 数量	45 个	16 个
最大摄像头分辨率	2048x1536	1600x1200
AI 加速能力	内置 NPU 硬件加速	无硬件加速
调试支持	原生 USB 调试	需额外调试器
功耗表现	低功耗优化	功耗较高
扩展接口	丰富（含 USB OTG）	基础外设接口

对于初学者，推荐选择 ESP32-S3-DevKitC-1 或 ESP32-S3-DevKitM-1 开发板，这两款板子均由乐鑫官方推出，资料丰富且社区支持活跃。其中 DevKitC-1 提供多种内存配置选项，从基础的 8MB Flash 到 32MB Flash+8MB PSRAM 不等，可根据项目需求选择。

开发环境搭建指南

选项 1：Arduino IDE（推荐新手）

Arduino IDE 以其简洁易用的特点成为入门首选，以下是针对 ESP32-S3 的配置步骤：

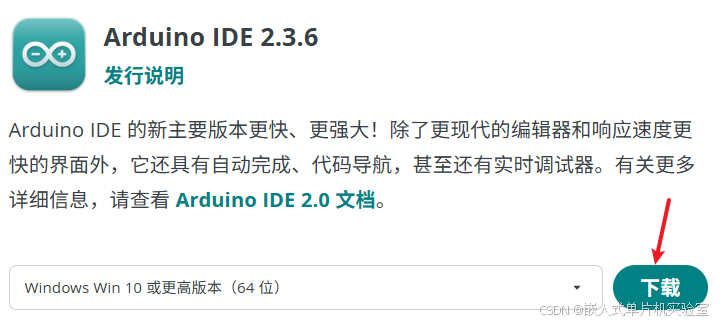

安装 Arduino IDE

从官网下载最新版并安装。
添加 ESP32 支持

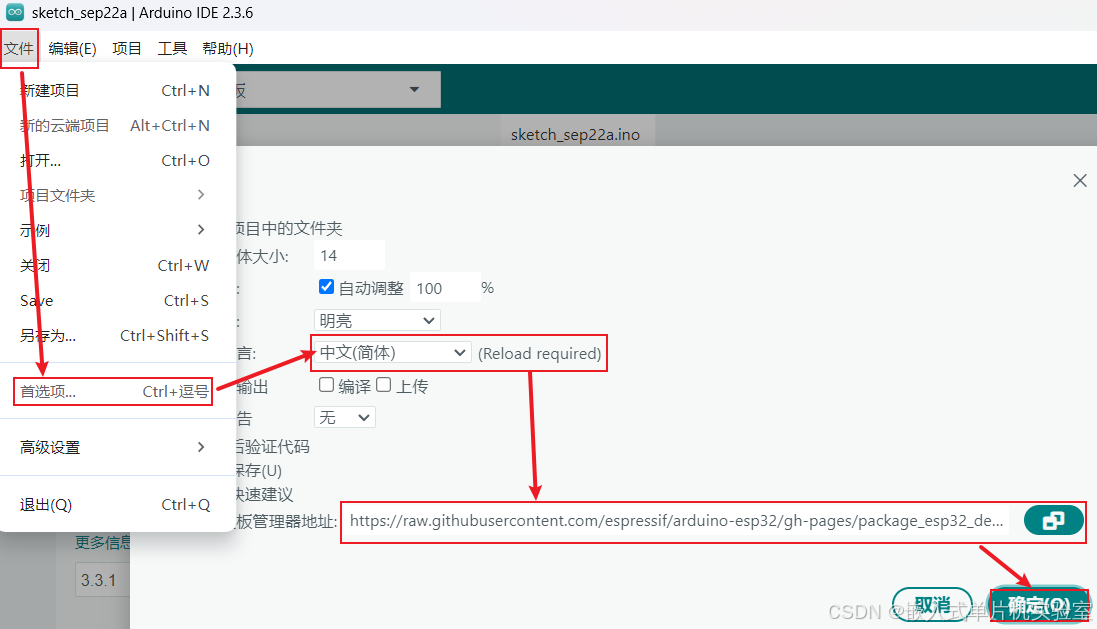

打开 文件 > 首选项，在 “附加开发板管理器网址” 中添加：
https://arduino.me/a/esp32-package 参考这个网站
(如果链接失效，请重新百度搜索)

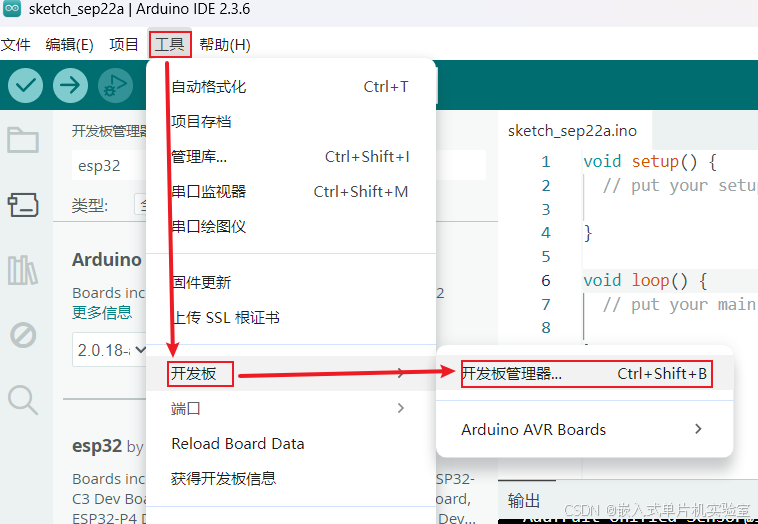

打开 工具 > 开发板 > 开发板管理器，搜索 “esp32” 并安装最新版本。

配置开发板

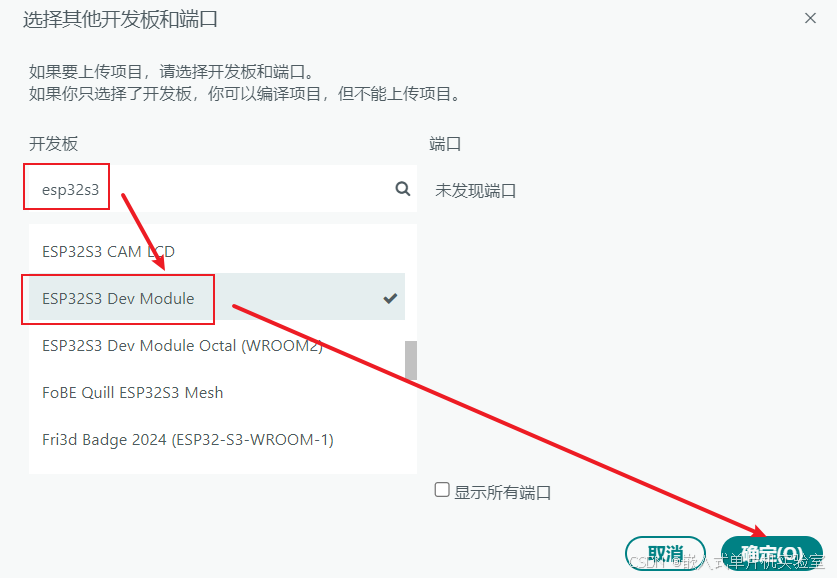

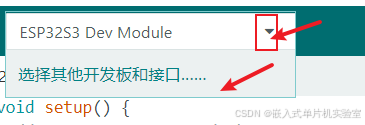

在 工具 > 开发板 中选择 “ESP32S3 Dev Module” 或具体型号。
关键配置建议：
- Flash Mode: QIO
- Flash Size: 根据硬件选择（如 16MB）
- PSRAM: Enabled（如果有外置 PSRAM）
- USB CDC On Boot: Enabled（允许 USB 串口调试）

在这里插入图片描述

选项 2：ESP-IDF（适合深度开发）

ESP-IDF 是乐鑫官方推出的开发框架，提供更底层的硬件控制能力：

下载对应操作系统的ESP-IDF 安装包（推荐最新版本）。
按照官方指南安装工具链和环境变量。
通过命令行创建项目：idf.py`` create-project my_project
配置项目：idf.py`` menuconfig
编译并烧录：idf.py`` -p COMx flash monitor

选项 3：PlatformIO（专业开发者首选）

PlatformIO 提供更强大的项目管理功能，在 platformio.ini 文件中添加以下配置：

\[env:esp32-s3-devkitm-1]

platform = espressif32

board = esp32-s3-devkitm-1

upload\_protocol = esptool

debug\_tool = esp-builtin

ESP32-S3-DevKitM-1 自带调试探针，无需额外硬件即可实现调试功能。

基础实验：从 Hello World 到传感器应用

实验 1：LED 闪烁（GPIO 控制）

这是验证开发环境的最基础实验：

// 定义LED引脚（DevKitC-1的板载LED通常为GPIO48）
#define LED_PIN 48

void setup() {
  // 初始化LED引脚为输出模式
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH);  // 点亮LED
  delay(1000);                  // 延迟1秒
  digitalWrite(LED_PIN, LOW);   // 熄灭LED
  delay(1000);                  // 延迟1秒
}

故障排查：若 LED 未闪烁，检查：

开发板型号和端口选择是否正确
USB 线缆是否支持数据传输（部分充电线仅能供电）
驱动是否安装正确（设备管理器中无黄色感叹号）

实验 2：串口通信与数据打印

ESP32-S3 支持 USB CDC 串口通信，示例代码：

void setup() {
  // 初始化串口通信，波特率115200
  Serial.begin(115200);

  // 等待串口准备就绪
  while (!Serial) {
    ; // 对于 Leonardo/Micro 等板型需要此步骤
  }

  Serial.println("Hello from ESP32-S3!");
}

void loop() {
  // 读取串口输入
  if (Serial.available() > 0) {
    String input = Serial.readStringUntil('\n');
    Serial.print("你输入了: ");
    Serial.println(input);
  }

  delay(100);
}

操作步骤：打开 Arduino IDE 串口监视器（Ctrl+Shift+M），设置波特率 115200 即可查看通信内容。

实验 3：DHT11 温湿度传感器

连接 DHT11 传感器到 ESP32-S3 的 GPIO2 引脚，实现温湿度监测：

接线说明

DHT11 引脚	ESP32-S3 引脚
VCC	3.3V
GND	GND
DATA	GPIO2

代码实现

#include "DHT.h"

// 定义DHT11引脚和类型
#define DHTPIN 2
#define DHTTYPE DHT11

// 初始化DHT传感器
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(115200);
  dht.begin();
}

void loop() {
  // 读取传感器数据（建议间隔至少2秒）
  delay(2000);

  float humidity = dht.readHumidity();
  float temperature = dht.readTemperature();

  // 检查读数是否有效
  if (isnan(humidity) || isnan(temperature)) {
    Serial.println("读取DHT传感器失败！");
    return;
  }

  // 打印数据
  Serial.print("湿度: ");
  Serial.print(humidity);
  Serial.print("%  温度: ");
  Serial.print(temperature);
  Serial.println("°C");
}

前置操作：打开 工具 > 管理库，搜索 “DHT sensor library” 并安装。

进阶应用：Wi-Fi 与物联网实战

实现简单 Web 服务器

ESP32-S3 的 Wi-Fi 功能非常强大，以下是创建 Web 服务器的示例：

#include <WiFi.h>
#include <WebServer.h>

// WiFi配置
const char* ssid = "你的WiFi名称";
const char* password = "你的WiFi密码";

// 创建WebServer实例，端口80
WebServer server(80);

// 处理根目录请求
void handleRoot() {
  String html = "<html><body>";
  html += "<h1>ESP32-S3 Web服务器</h1>";
  html += "<form method='POST' action='/data'>";
  html += "输入文本: <input type='text' name='input'>";
  html += "<input type='submit' value='发送'>";
  html += "</form></body></html>";
  server.send(200, "text/html", html);
}

// 处理数据提交
void handleData() {
  if (server.hasArg("input")) {
    String input = server.arg("input");
    Serial.print("收到数据: ");
    Serial.println(input);
    server.send(200, "text/html", "已收到: " + input + "<br><a href='/'>返回</a>");
  } else {
    server.send(400, "text/plain", "错误：无数据");
  }
}

void setup() {
  Serial.begin(115200);

  // 连接WiFi
  Serial.print("连接到 ");
  Serial.println(ssid);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("WiFi已连接");
  Serial.println("IP地址: ");
  Serial.println(WiFi.localIP());

  // 路由配置
  server.on("/", handleRoot);
  server.on("/data", HTTP_POST, handleData);

  // 启动服务器
  server.begin();
  Serial.println("Web服务器已启动");
}

void loop() {
  server.handleClient(); // 处理客户端请求
}

使用方法：上传代码后，在串口监视器中查看 ESP32-S3 的 IP 地址，在浏览器中输入该 IP 即可访问网页。

物联网平台接入（Blinker）

通过 Blinker 平台实现手机远程监控温湿度：

#define BLINKER_WIFI
#include <Blinker.h>

// 配置
const char* auth = "你的Blinker设备密钥";
const char* ssid = "你的WiFi名称";
const char* pswd = "你的WiFi密码";

// 创建Blinker文本组件
BlinkerText TextTemp("temp-text");
BlinkerText TextHumi("humi-text");

// DHT11配置
#include "DHT.h"
#define DHTPIN 2
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(115200);
  dht.begin();

  // 初始化Blinker
  Blinker.begin(auth, ssid, pswd);
  Serial.println("Blinker初始化完成");
}

void loop() {
  Blinker.run();

  // 每5秒更新一次数据
  static unsigned long lastUpdate = 0;
  if (millis() - lastUpdate > 5000) {
    lastUpdate = millis();

    float h = dht.readHumidity();
    float t = dht.readTemperature();

    if (isnan(h) || isnan(t)) {
      Serial.println("读取传感器失败");
      return;
    }

    // 发送数据到Blinker平台
    TextTemp.print(String(t) + " °C");
    TextHumi.print(String(h) + " %");

    Serial.print("温度: ");
    Serial.print(t);
    Serial.print(" °C, 湿度: ");
    Serial.print(h);
    Serial.println(" %");
  }
}

平台配置步骤

在手机上安装 Blinker app
创建新设备，获取设备密钥
在 app 中添加文本组件，键值分别为 “temp-text” 和 “humi-text”
上传代码并替换密钥和 WiFi 信息

常见问题与故障排除

1. USB 无法识别 / 串口无反应

更换支持数据传输的 USB 线缆
手动安装 CP210x 或 CH34x 驱动
检查设备管理器中是否有未知设备，尝试更新驱动

2. 上传失败

确认开发板型号和端口选择正确
尝试按下开发板上的 BOOT 按钮后再上传
检查防火墙是否阻止了 Arduino IDE 的网络访问
更新 Arduino-ESP32 核心到最新版本

3. WiFi 连接失败

确认 SSID 和密码是否正确（区分大小写）
检查 WiFi 信号强度，避免距离过远
部分 ESP32-S3 不支持 5GHz WiFi，确保连接 2.4GHz 网络
尝试重启路由器或更换信道

4. 传感器数据异常

检查接线是否正确，特别是 VCC 和 GND 不要接反
确认传感器工作电压与 ESP32-S3 的 3.3V 兼容
增加数据读取间隔，避免传感器过载
尝试更换传感器排除硬件故障

学习路径与进阶方向

完成入门学习后，你可以根据兴趣选择以下进阶方向：

1. 硬件深入

学习 ESP32-S3 的 NPU 加速功能，尝试 TensorFlow Lite Micro 部署
探索 USB OTG 功能，实现与摄像头、键盘等外设的连接
研究低功耗模式，延长电池供电设备的续航时间

2. 软件进阶

学习 ESP-IDF 框架，掌握 FreeRTOS 实时操作系统
实现 OTA（Over-The-Air）无线更新功能
研究 MQTT 协议，搭建自己的物联网服务器

3. 项目实践

智能农业监测系统（土壤湿度 + 自动灌溉）
基于 WiFi 的家居环境监控中心
语音识别终端（利用 ESP32-S3 的 AI 加速）
低成本安防摄像头系统

总结与资源推荐

ESP32-S3 凭借其强大的性能和丰富的外设，为物联网开发提供了极高的性价比选择。本教程从开发环境搭建到实战项目，覆盖了初学者入门所需的核心知识点。关键是多动手实践，遇到问题时善用以下资源：

官方文档：ESP32-S3 技术规格书
开发指南：ESP-IDF 编程指南
社区论坛：ESP32 中文社区
代码仓库：Arduino-ESP32 GitHub
视频教程：乐鑫官方 B 站账号 “Espressif 乐鑫科技”

物联网开发的乐趣在于将创意变为现实，从简单的 LED 控制到复杂的智能家居系统，每一步实践都会带来新的收获。祝你在 ESP32-S3 的学习之路上取得进步！
