前言

配置方案

RAID 级别核心特性对比

实施步骤

---

前言

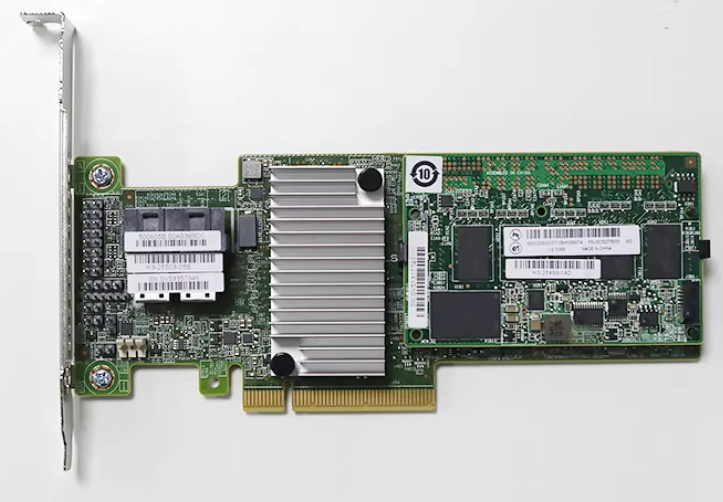

控制器基于 SAS3108 芯片组，具备 12Gb/s 每端口传输速率 与 1GB 1866MHz DDR III SDRAM 缓存，支持 PCIe 3.0 x8 接口及 8 个后端端口，可连接最多 128 个 SAS/SATA 设备。其兼容 RAID 0/1/5/6/10/50/60 等级别，尤其 RAID 6 适合要求高容错的业务场景（支持双盘容错），RAID 10 兼顾性能与可靠性（并行读写与镜像保护），满足企业级数据中心多样化存储需求。

配置方案

提供多层次配置工具链：通过 BIOS 图形界面可快速完成基础阵列部署，而命令行工具（StorCLI、MegaCli）支持精细化操作，包括 RAID 阵列创建、热备盘配置（全局/专用）及逻辑卷划分。例如，利用 StorCLI 可批量执行 storcli /c0 add vd type=raid6 drives=all 命令实现 RAID 6 阵列自动化部署，同时支持 CacheVault Flash Module 选件增强缓存数据持久性。

本章主要介绍通过 BIOS 图形界面完成基础阵列部署。

同业务场景对存储系统的性能、冗余和成本需求存在显著差异，因此需基于“场景-需求-方案”逻辑链选择最优RAID配置方案。以下结合通用服务器应用场景（数据存储、虚拟化、高性能计算等），从磁盘数量、容错能力、性能特点及热备策略等维度展开分析。

RAID 级别核心特性对比

基于 LSI 9364-8i 控制器的硬件特性，以下为 RAID 0/1/5/6/10 五种配置方案的核心参数对比：

RAID 级别	磁盘数量要求	容错能力	读写性能特点	适用场景	热备盘建议
RAID 0	至少 2 块	无容错能力	读写性能最优（吞吐量随磁盘数量线性增长），无冗余保护	临时性高性能计算、缓存数据等对冗余无要求的场景	不建议（无容错基础）
RAID 1	至少 2 块	支持单盘容错	读性能优异（并行读取），写性能与单盘接近（需同步写入双盘）	操作系统启动盘、数据库日志等对可靠性要求极高的场景	建议配置 1 块专用热备盘
RAID 5	至少 3 块	支持单盘容错	读性能接近 RAID 0，写性能受校验计算影响（仅支持 Write Through 策略）	中小型文件服务器、企业级数据存储等对容量和成本敏感的场景	建议配置 1 块全局/专用热备盘
RAID 6	至少 4 块	支持双盘容错	读性能与 RAID 5 接近，写性能因双重校验计算进一步降低	关键业务数据存储（如财务数据）、对冗余要求高于性能的场景	建议配置 1 块全局热备盘
RAID 10	至少 4 块	每组镜像支持单盘容错	随机读写性能优异（兼具 RAID 0 的条带化和 RAID 1 的镜像特性），顺序读写性能接近 RAID 0	虚拟化平台（如 VMware vSphere）、数据库服务器等对 IOPS 要求高的场景	建议配置 1-2 块全局热备盘

综合性能、冗余与成本因素，不同场景的最优配置组合如下：

• 虚拟化/数据库：RAID 10（4-8 块磁盘）+ 1 块全局热备盘
• 企业数据存储：RAID 5（4-6 块磁盘）+ 1 块专用热备盘
• 关键业务数据：RAID 6（6-8 块磁盘）+ 1 块全局热备盘
• 高性能计算（非核心数据）：RAID 0（2-8 块磁盘），不配置热备盘

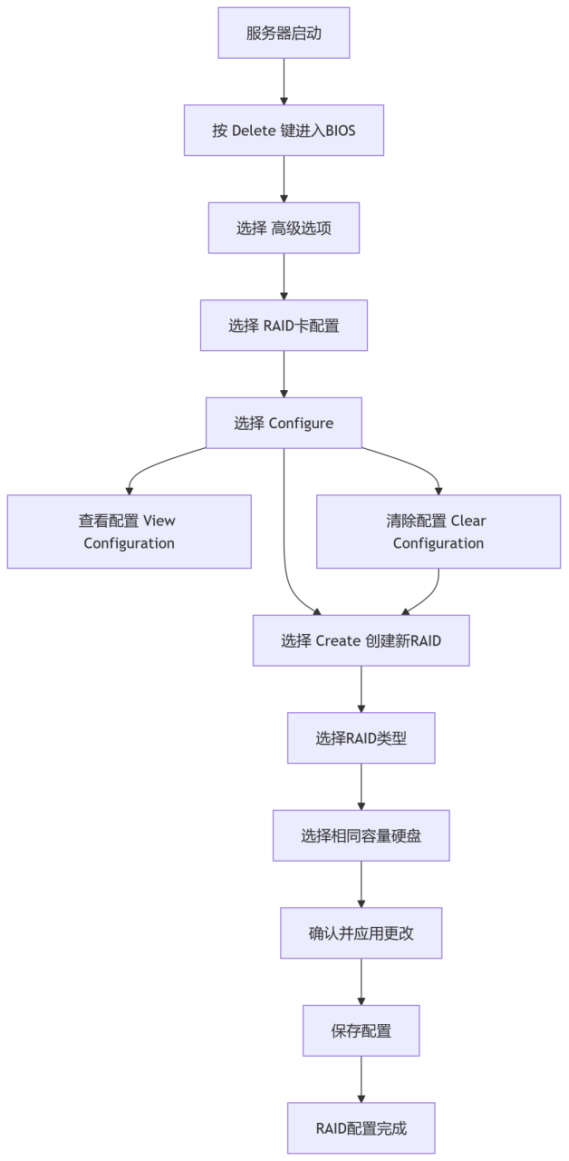

实施步骤

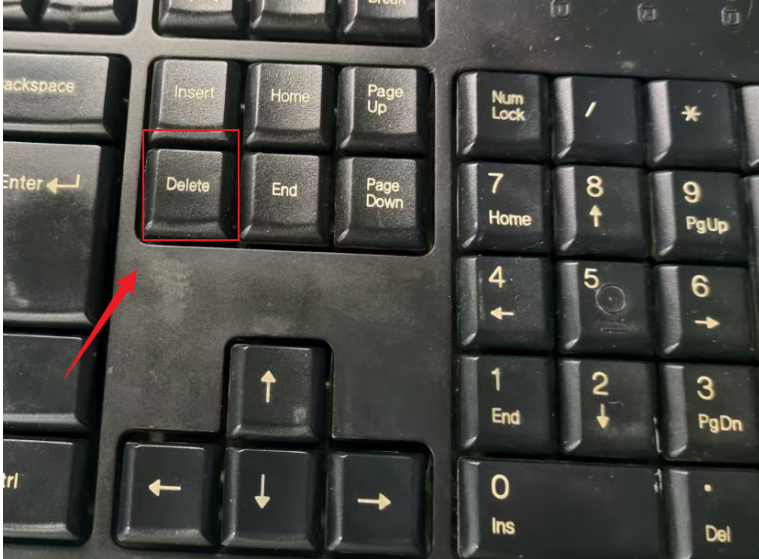

1.在启动服务器时点击DELETE进入BIOS

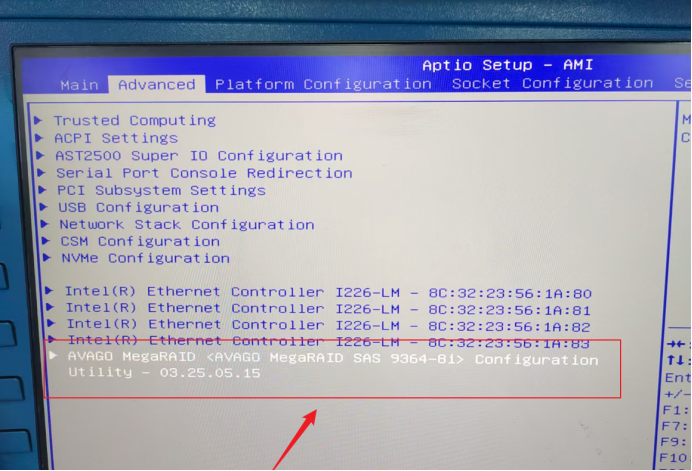

选择高级选项——》选择raid卡配置

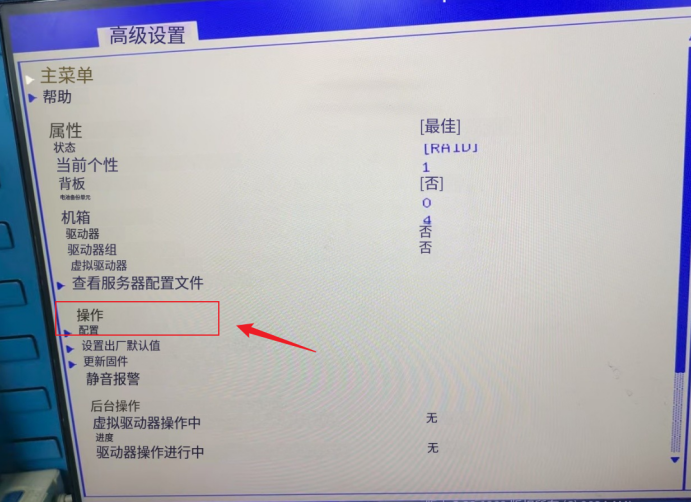

2.选择configure,进行RAID卡配置

一.全新配置步骤

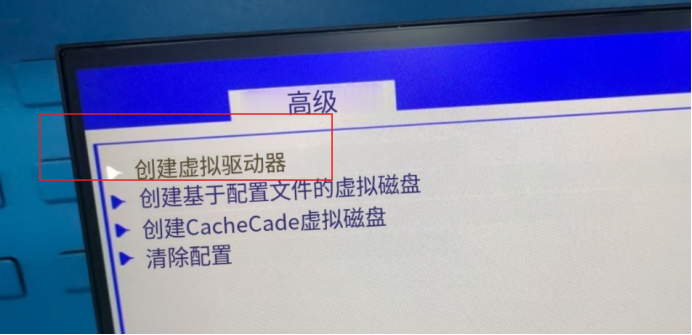

1.选择创建

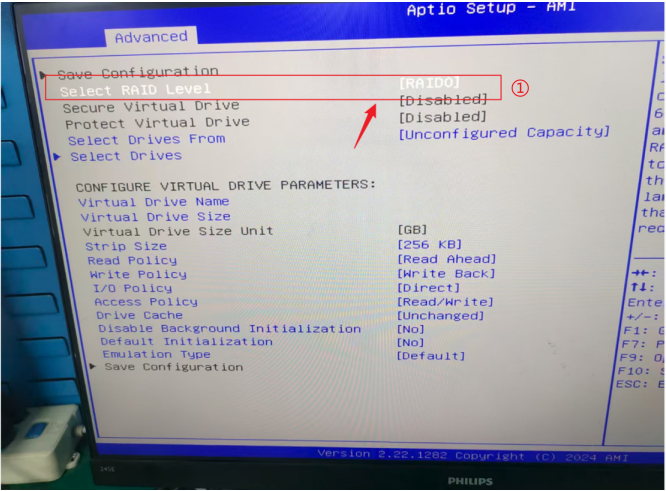

2.选择你要创建的raid类型

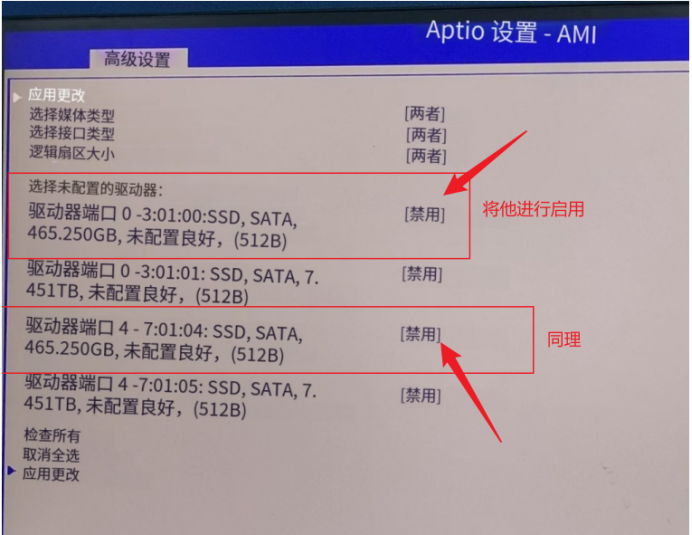

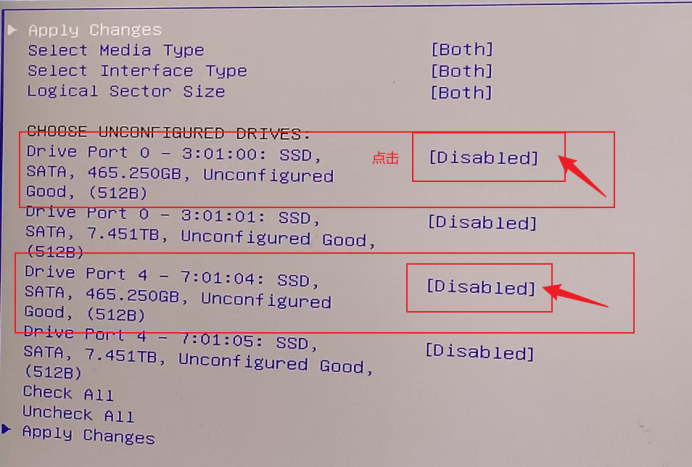

3.进去之后选择磁盘（相同大小)

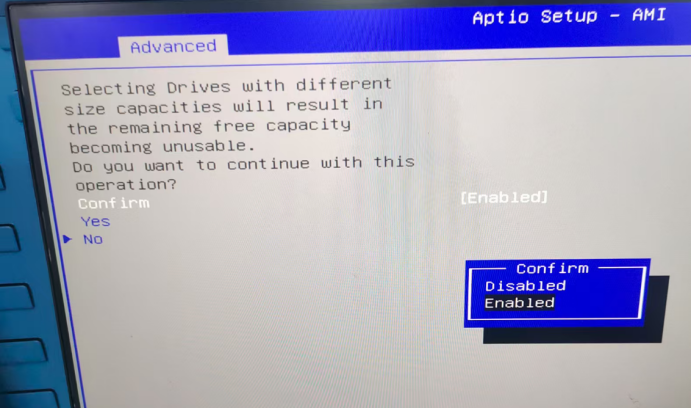

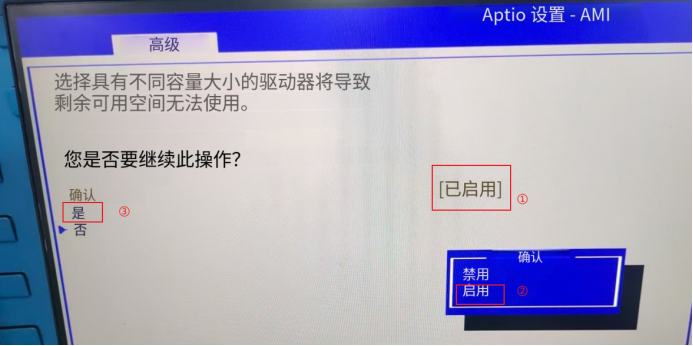

4.应用更改，点击确认

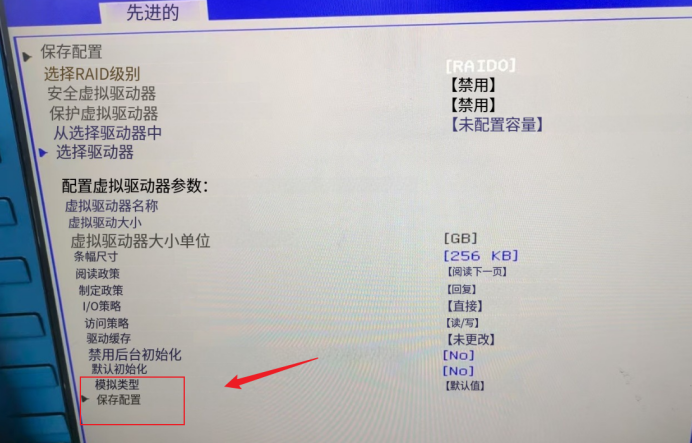

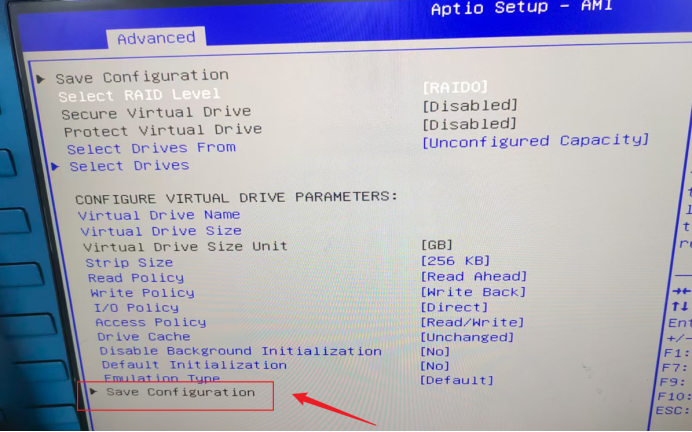

5.到此界面后继续保存配置

二.配置后效果

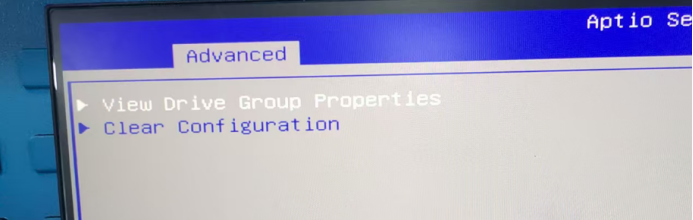

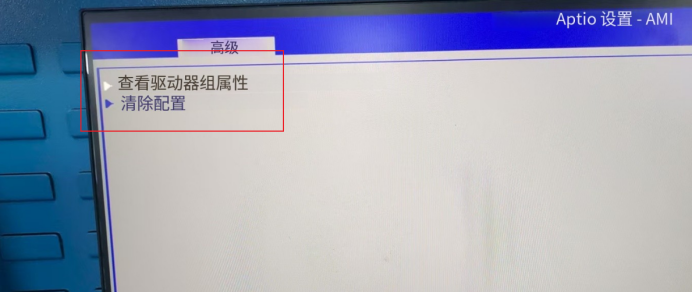

1.配置界面

进入配置中有两个选项，我这里显示的是已经配置过后的效果，有查看配置和清除配置

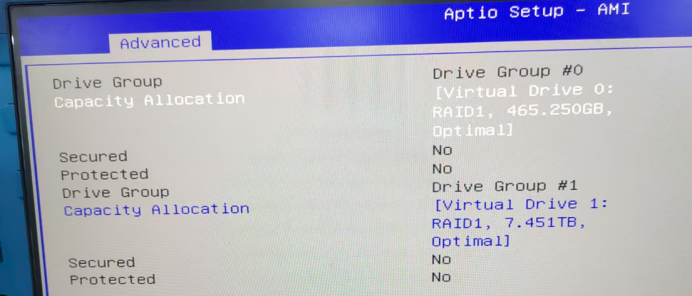

2.这里显示我们配置了两个raid1

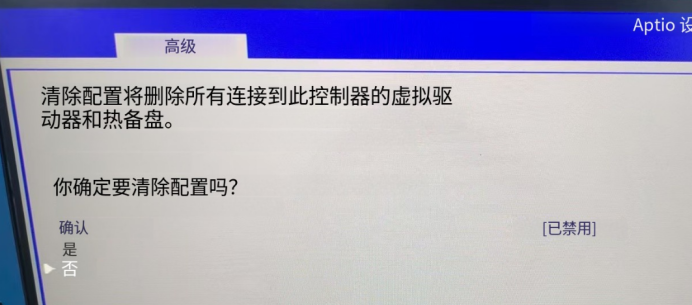

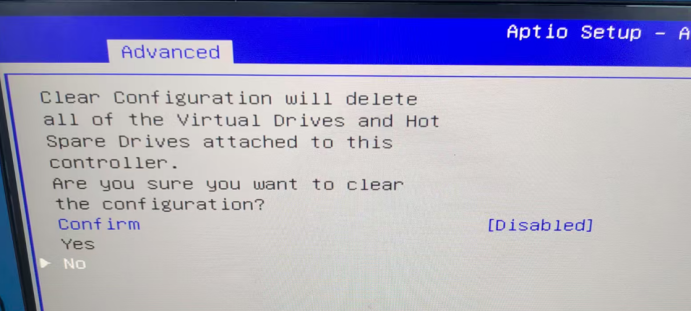

3.清除配置界面
