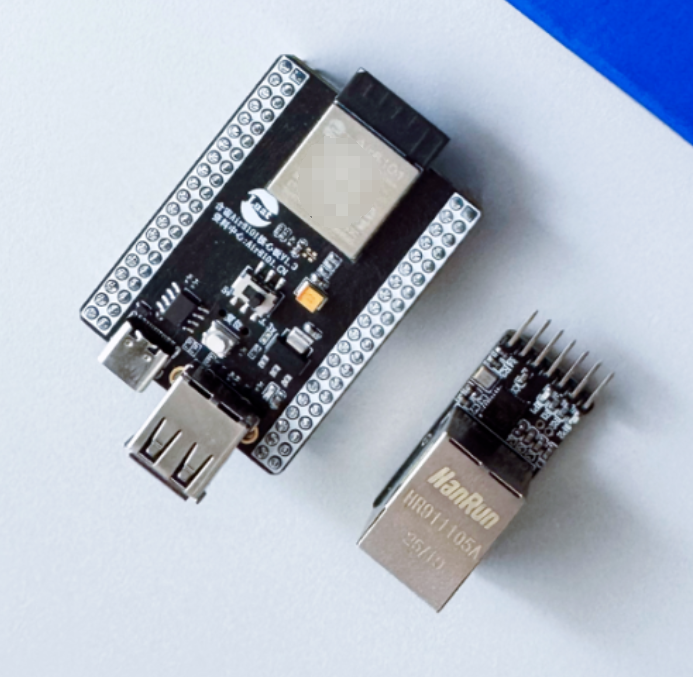

AirETH_1000——是一款搭载CH390H芯片的以太网配件板，支持标准RJ45网口接入路由器。可以用作WAN，也可以用作LAN，或是两个AirETH_1000搭配使用同时支持WAN/LAN。

本文我们将特别分享AirETH_1000+Air8101核心板，以太网数传应用示例要点：

一、硬件接线方式

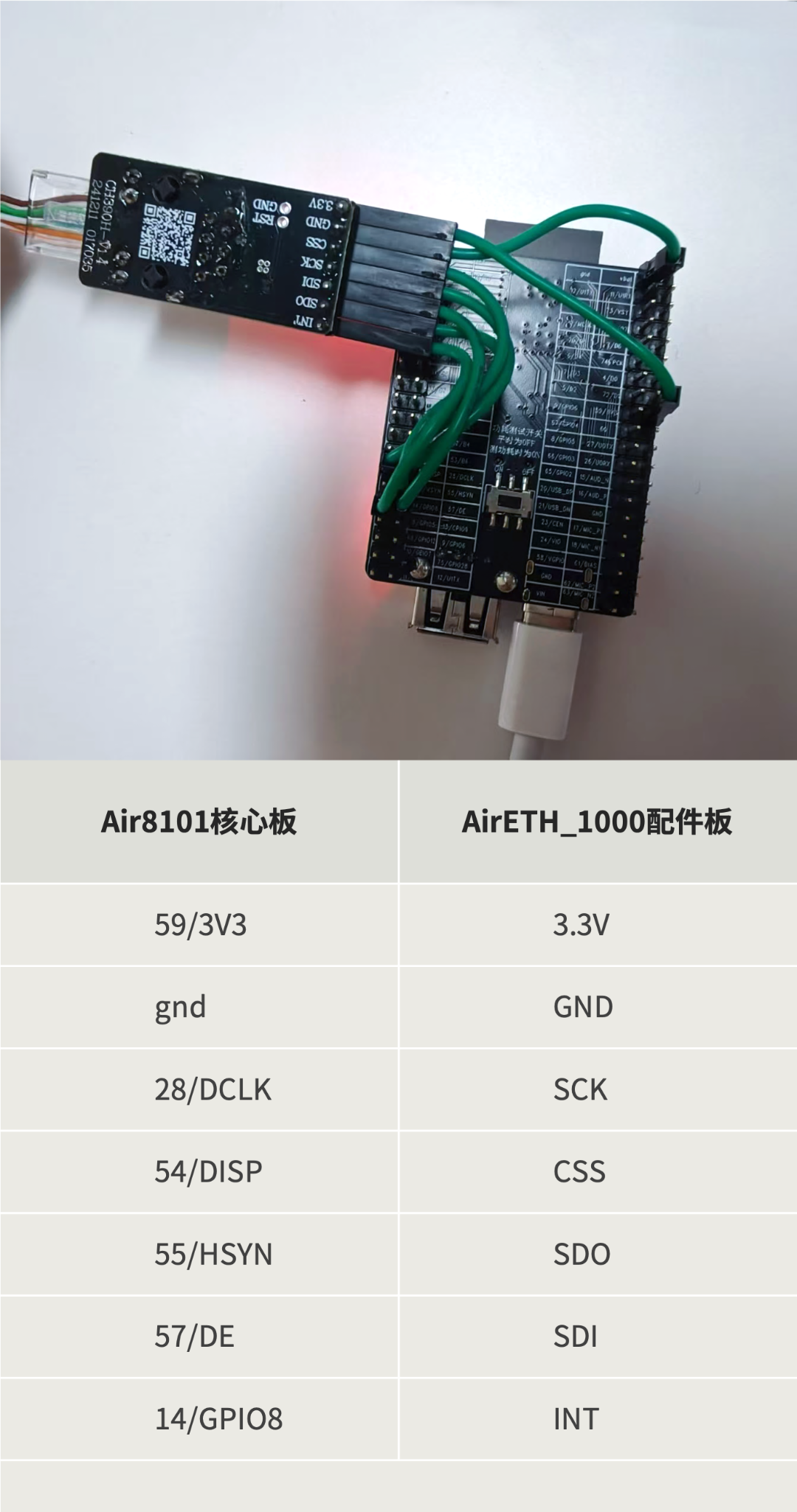

AirETH_1000通过杜邦线连接Air8101核心板，由核心板VDD 3V3引脚直接供电；通过网线连接路由器。

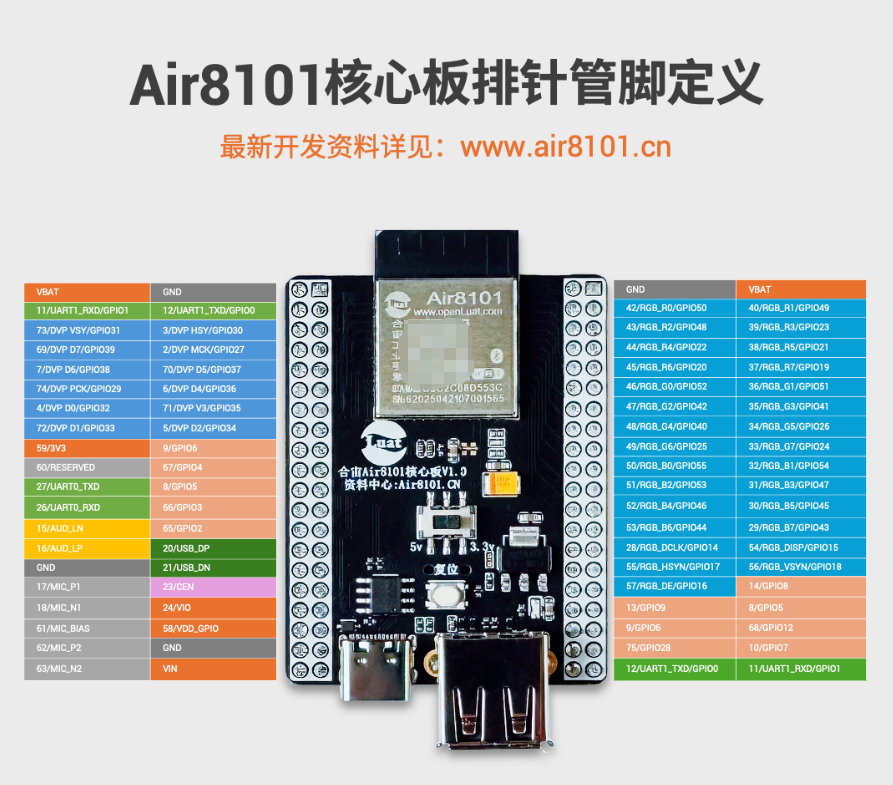

对应管脚如下图表：

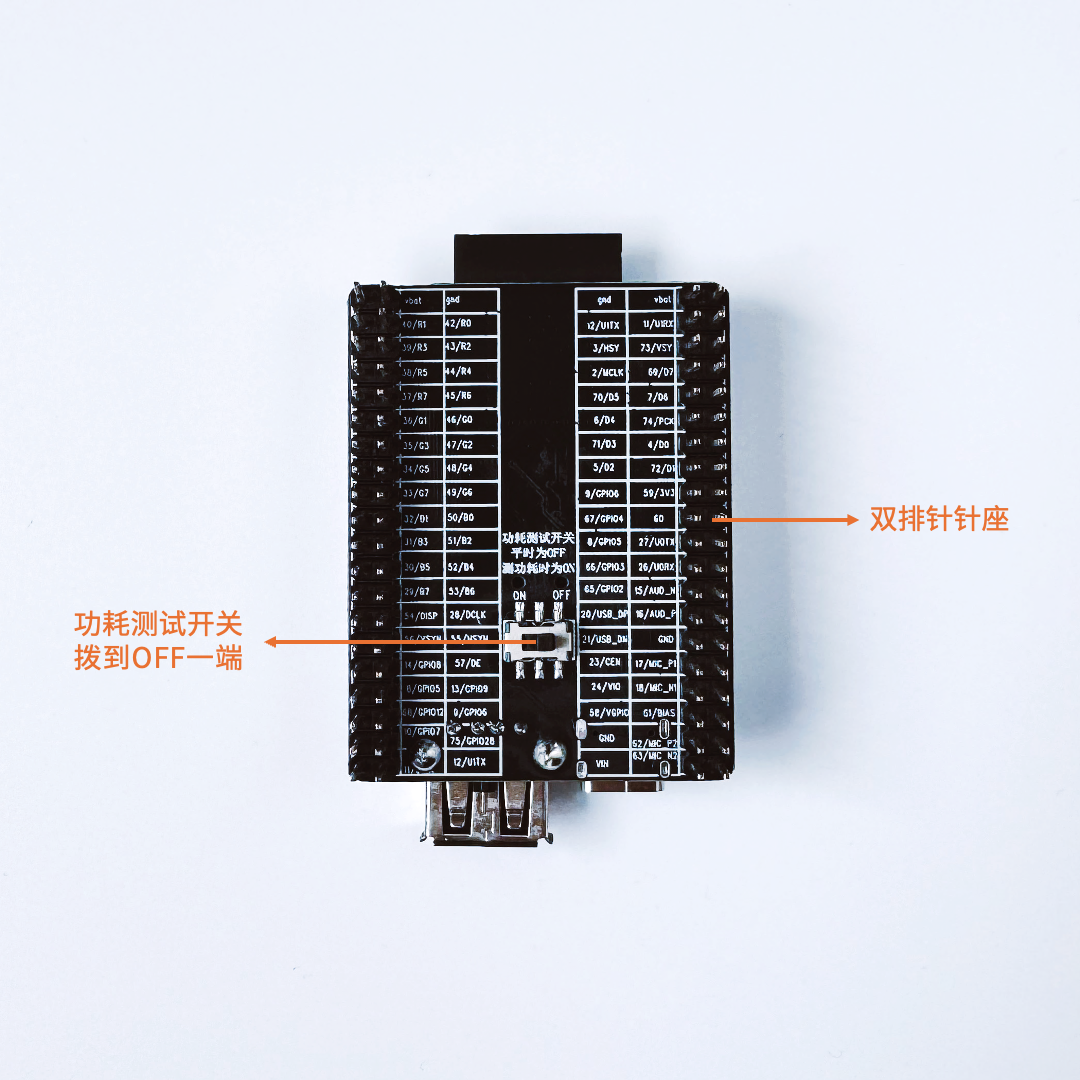

Air8101核心板通过Type-C USB口供电（核心板背面的功耗测试开关，拨到OFF一端）。

如果测试时发现软件重启，并且日志中出现poweron reason 0，表示供电不足。此时再通过直流稳压电源，对核心板的VIN管脚进行5V供电。

二、软件demo下载

本示例demo核心功能为Air8101核心板+AirETH_1000配件板，实现以太网数传功能。

不需要修改demo脚本代码，可直接使用Luatools烧录内核固件和脚本代码。

部分示例代码如下。

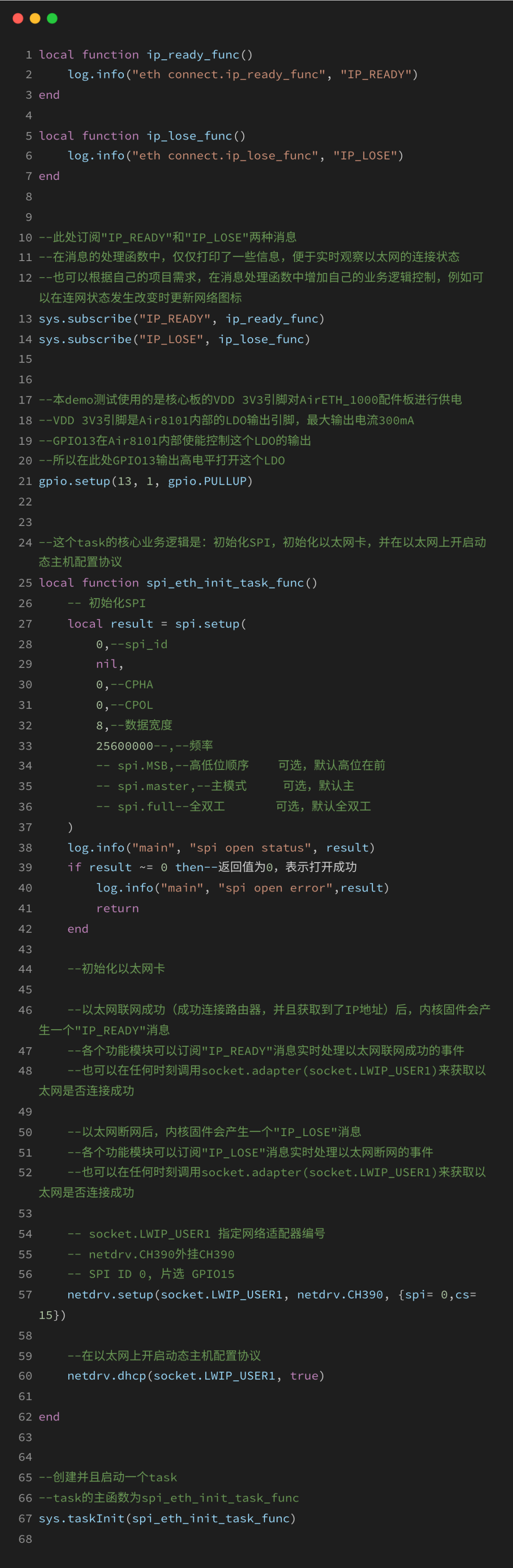

1、net_app.lua：

初始化SPI，初始化以太网卡，并在以太网上开启动态主机配置协议。在实际应用中，可以根据自己的项目需求，在消息处理函数中增加自己的业务逻辑控制。

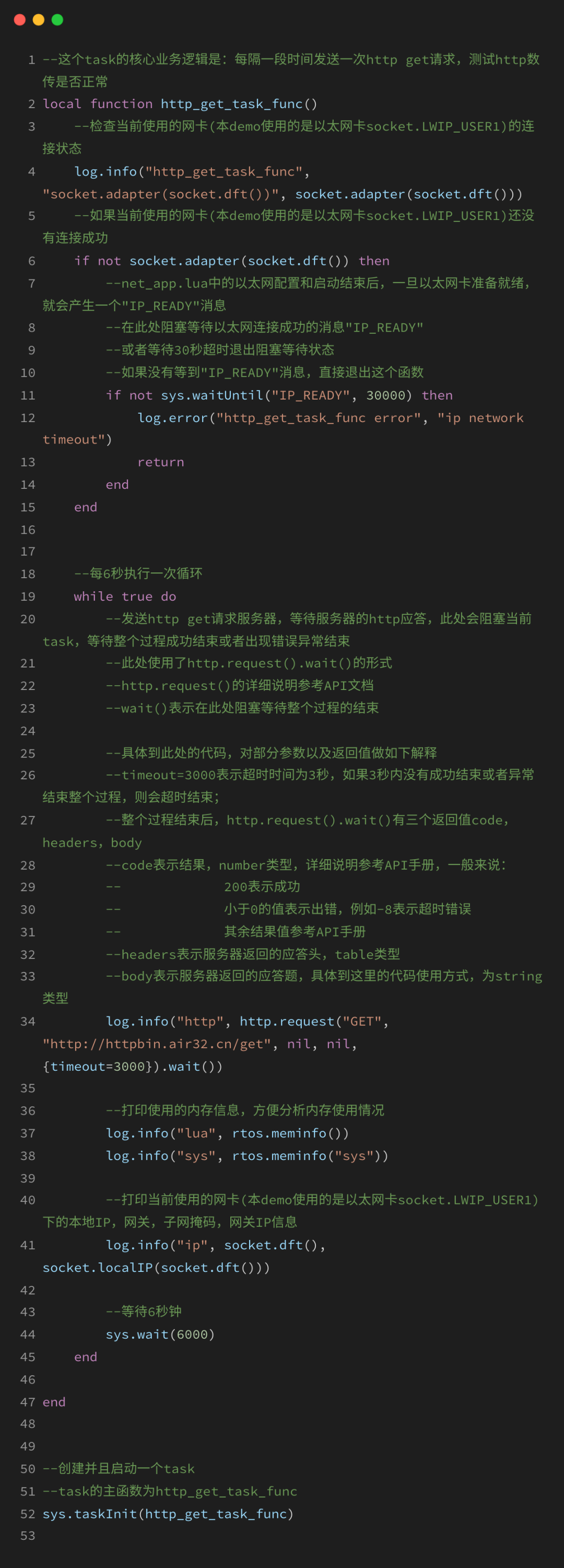

2、http_app.lua：

检查当前以太网卡的连接状态，每隔一段时间发送一次http get请求，测试http数传是否正常。
