参考资料：https://www.opengl-tutorial.org/cn/beginners-tutorials/tutorial-2-the-first-triangle/

一、环境配置

这里使用的QT5的opengl环境，配合CMake在MacOS下进行的，因此需要在CMakeLists.txt中进行配置：

• 主要是进行链接库文件，一个是QT的openGL库，还有一个就是操作系统本身的GL库
• 关于其他QT的配置，这里不再列举出来，实际上只需要配置好QT的环境后，查找opengl的库文件即可

# 查找 Qt5 和系统 OpenGL 库
find_package(Qt5 COMPONENTS Core Gui Widgets OpenGL REQUIRED)
find_package(OpenGL REQUIRED)

target_link_libraries(opengl1-1
        Qt5::Core
        Qt5::Gui
        Qt5::Widgets
        Qt5::OpenGL
        OpenGL::GL
)

二、创建一个窗口

我们的实现环境是QT，因此很多时候我们不需要自己实现窗口，也不需要自己实现一个时间循环，我们唯一需要实现的就是：实现对应的initializeGL和paintGL两个函数

• initilizeGL主要是初始化OpenGL的函数，并且这一步骤在绘制之前将会调用
• paintGL主要是利用窗口的重绘，实现openGL的状态机的每一帧的改变，也就是在这一个函数内部我们需要实现openGL的状态保持与改变

2.1 实现my_glwidget类

• 为了实现自己自定义的一个opengl窗口，在QT中比较常用的操作是使用继承的操作
  • 一方面，使用public继承QOpenGLWidget窗口（为了能够在外部调用它）
  • 另一方面使用protected继承QOpenGLFunction类（为了只在内部实现它的接口，比如paintGL）

通常的写法如下：

头文件

• 通常需要重写这三个虚函数：initializeGL、paintGL、 resizeGL

class MyGLWidget : public QOpenGLWidget, protected QOpenGLFunctions {
public:
    MyGLWidget(QWidget* parent = nullptr);
    ~MyGLWidget();
protected:
    void initializeGL() override;
    void paintGL() override;
    void resizeGL(int w, int h) override;
};

源文件

• 在initilizeGL中需要初始化opengl的内部函数，否则会导致空指针，使用initializeOpenGLFunctions函数调用即可。这里也可以设置一下屏幕的清理颜色，我就使用黑色清理了（rgba(0,0,0,1)）

• paintGL主要对opengl窗口进行绘制，这里简单每一帧清除一下屏幕的颜色即可

• resizeGL主要是实现窗口拉伸时的视口的变化，因为opengl的视口需要手动修改，这里我们假设无论怎么拉伸外部窗口，内部opengl的视口总是和窗口保持一致，因此直接设置glViewport(0, 0, w, h)，其中w和h是当前拉伸后的窗口宽高

#include "my_glwidget.h"
MyGLWidget::MyGLWidget(QWidget *parent): QOpenGLWidget(parent)
{

}

MyGLWidget::~MyGLWidget()  {
}

void MyGLWidget::initializeGL() {
    initializeOpenGLFunctions();

    glClearColor(0.0f,0.0f,0.0f,1.0f);

}
void MyGLWidget::paintGL() {
     glClear(GL_COLOR_BUFFER_BIT);
}

void MyGLWidget::resizeGL(int w, int h) {
    glViewport(0, 0, w, h);
}

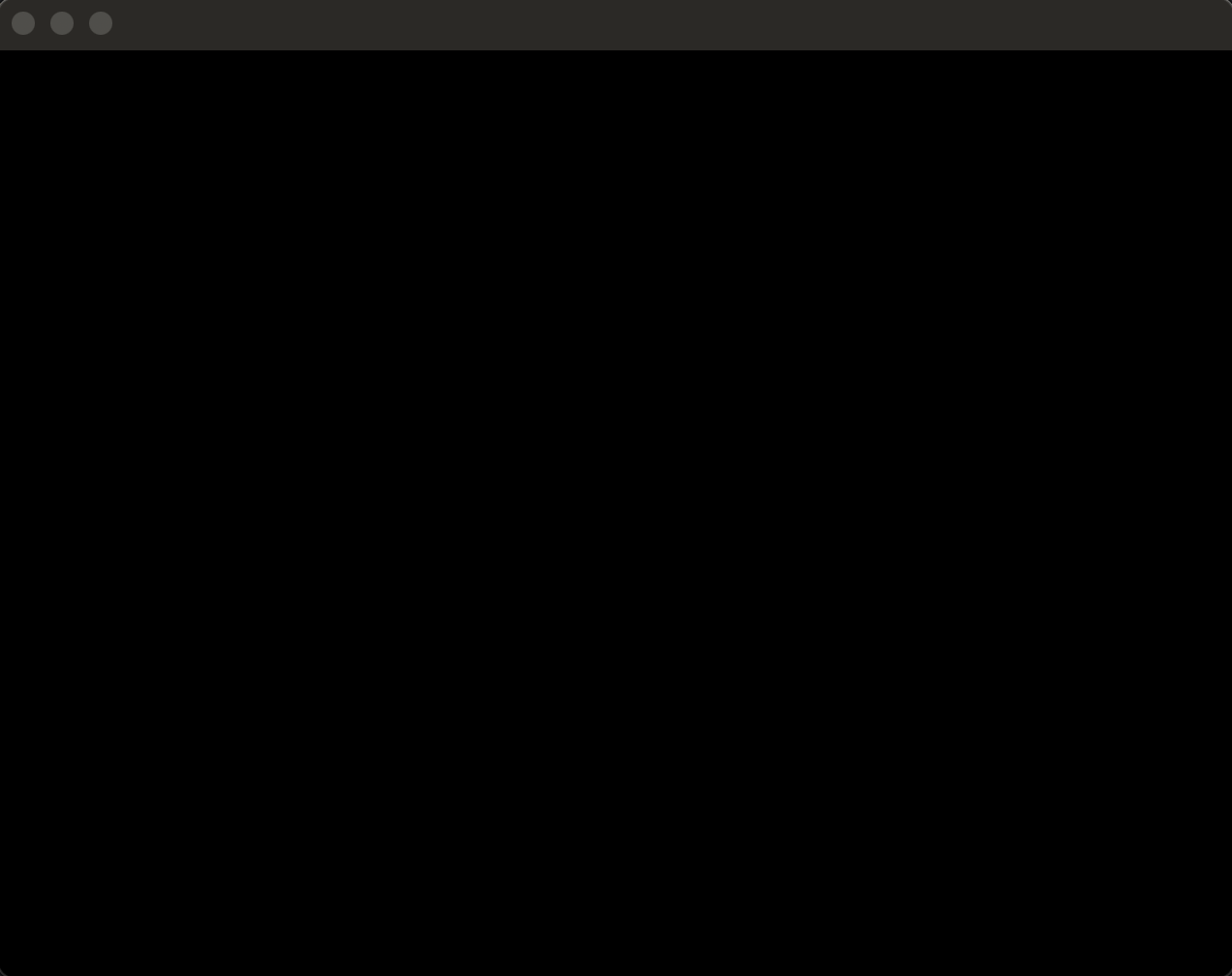

通常，运行后的结果如下：

二、顶点数组对象（VAO）

绘制三角形之前，需要创建并绑定一个VAO，比如下面的代码：

GLuint VertexArrayID;
glGenVertexArrays(1, &VertexArrayID);
glBindVertexArray(VertexArrayID);

在窗口创建完毕后，需要进行上述的操作，绑定了VAO后，之后所有的操作都是基于当前绑定的VAO进行，比如后续的VBO、FBO等等操作

2.1 屏幕坐标系

三点确定一个三角形。我们常常用“顶点”（Vertex，复数vertices）来指代3D图形学中的点。一个顶点有三个坐标：X，Y和Z。您可以这样想象这三根坐标轴：

• X轴朝右
• Y轴朝上
• Z轴指向您后面（没错，是后面，不是前面）

还有更形象的方法：使用右手定则

• 拇指代表X轴
• 食指代表Y轴
• 中指代表Z轴。如果您的拇指指向右边，食指指向天空，那么中指将指向您的后面。

为什么Z轴方向这么奇怪呢？简言之：因为基于右手定则的坐标系统被广泛使用了100多年，这一系统涵盖了许多实用工具，唯一的缺点就是Z方向比较别扭。

补充说明一下，您的手可以自由移动，X轴，Y轴和Z轴同样也能移动（详见后文）。

我们需要三个三维点来组成一个三角形；下面来定义一个三角形：

static const GLfloat g_vertex_buffer_data[] = {
        -1.0f, -1.0f, 0.0f,
        1.0f, -1.0f, 0.0f,
        0.0f,  1.0f, 0.0f
};

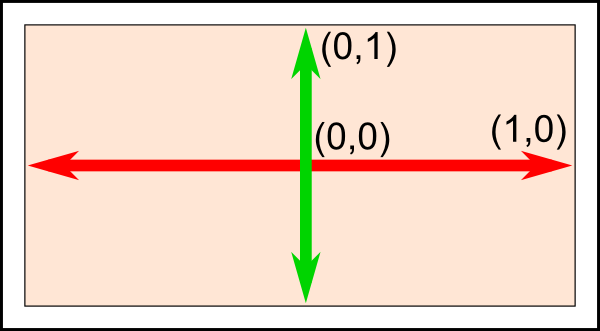

第一个顶点是(-1, -1, 0)。 这意味着如果不变换该顶点，它就将显示在屏幕的(-1, -1)位置。这是什么意思呢？屏幕的原点在中间，X轴朝右，Y轴朝上。屏幕坐标如下图：

这是显卡内置的坐标系，无法改变。(-1, -1)是屏幕的左下角，(1, -1)是右下角，(0, 1)位于中上部。这个三角形占据了大部分屏幕。

2.2 绘制三角形

下一步，通过缓冲把三角形传给OpenGL：

这步操作仅需执行一次，也就是说，这个步骤实际上是在initializeGL函数中实现

//生成一个VBO
glGenBuffers(1, &vertexBuffer);
//绑定VBO
glBindBuffer(GL_ARRAY_BUFFER, vertexBuffer);
//分配VBO内存:GL_STATIC_DRAW 不经常修改缓冲区
glBufferData(GL_ARRAY_BUFFER, sizeof(g_vertex_buffer_data), g_vertex_buffer_data, GL_STATIC_DRAW);

在initializedGL最后别忘记了解绑VAO，虽然在只有一个VAO的情况下这不是必备的

//解绑vao
glBindVertexArray(0);  // 解绑VAO

---

在paintGL中重新绑定VAO，绑定VBO，并且描述如何极细VBO，同时启动我们的layout = 0，这里与着色器有关，后续章节介绍


//opengl是一个状态机，每一帧都需要解绑vao再绑定vao
glBindVertexArray(VertexArrayID);
//描述顶点信息，绑定的layout = 0,float类型，不需要归一化 stride = 0（只有唯一的位置信息）偏移0（只有唯一的位置信息）
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 0, (void*)0);

//启动layout = 0
glEnableVertexAttribArray(0);

描述完毕后，我们绘制三角形：

glDrawArrays(GL_TRIANGLES, 0, 3);

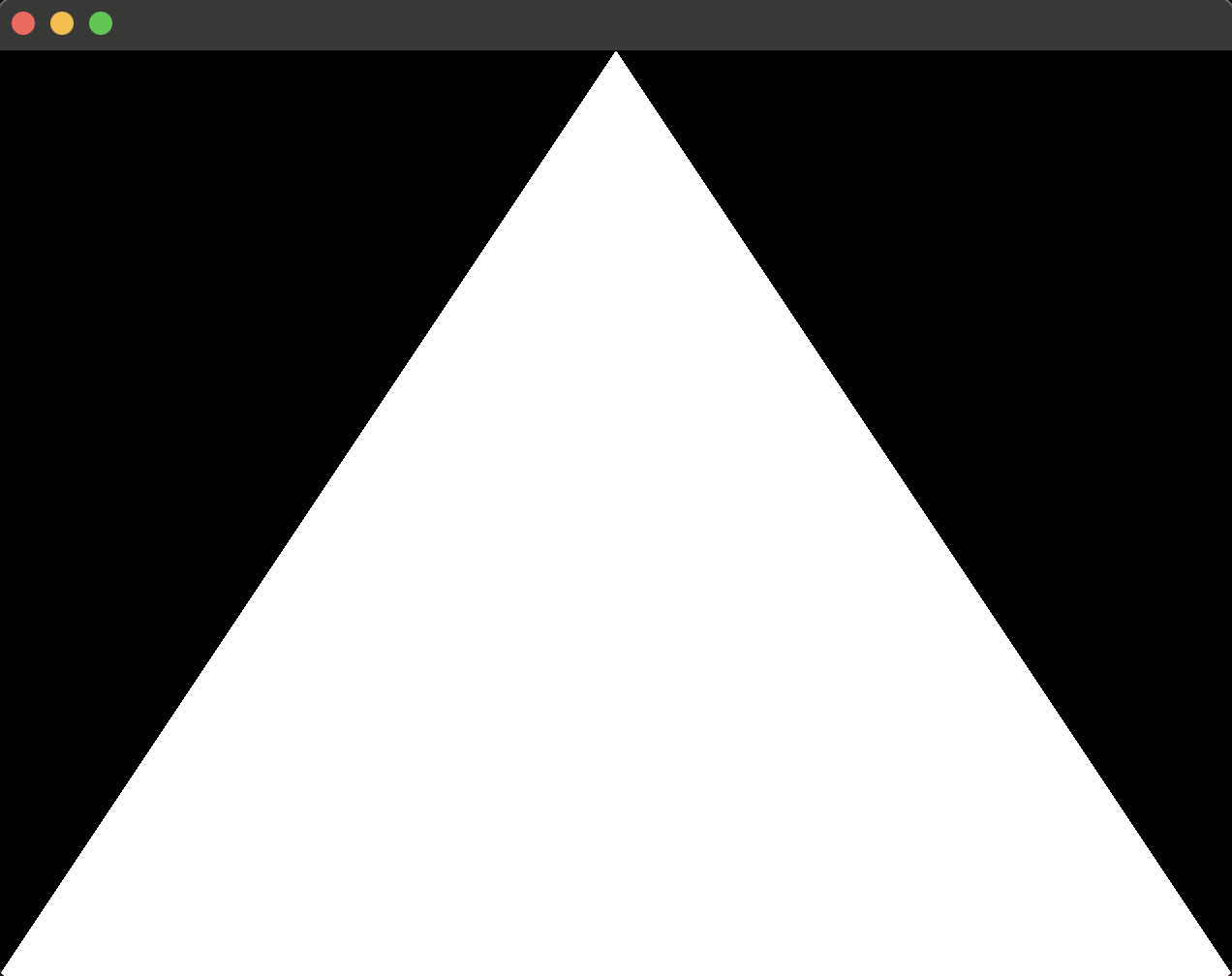

运行结果通常如下：

三、完整代码

完整代码如下：

my_glwidget.h

//
// Created by liuhang on 2025/9/16.
//
#include <QOpenGLWidget>
#include<QOpenGLFunctions>

#ifndef UNTITLED_MYGLWIDGET_H
#define UNTITLED_MYGLWIDGET_H


class MyGLWidget : public QOpenGLWidget, protected QOpenGLFunctions {
public:
    MyGLWidget(QWidget* parent = nullptr);
    ~MyGLWidget();
protected:
    void initializeGL() override;
    void paintGL() override;
    void resizeGL(int w, int h) override;

private:
    GLuint VertexArrayID; //VAO
    GLuint vertexBuffer; //VBO
};



#endif //UNTITLED_MYGLWIDGET_H

my_glwidget.cpp

#include "my_glwidget.h"
#include<iostream>


//顶点数组
static const GLfloat g_vertex_buffer_data[] = {
        -1.0f, -1.0f, 0.0f,
        1.0f, -1.0f, 0.0f,
        0.0f,  1.0f, 0.0f
};

MyGLWidget::MyGLWidget(QWidget *parent) : QOpenGLWidget(parent)
{
}

void MyGLWidget::initializeGL() {
    //初始化所有opengl函数
    initializeOpenGLFunctions();

    //清理画布：颜色 RGB    glClearColor(0.0f, 0.0f, 0.0f, 1.0f);

    //生成一个VAO
    glGenVertexArrays(1, &VertexArrayID);
    //绑定VAO
    glBindVertexArray(VertexArrayID);

    //生成一个VBO
    glGenBuffers(1, &vertexBuffer);
    //绑定VBO
    glBindBuffer(GL_ARRAY_BUFFER, vertexBuffer);
    //分配VBO内存:GL_STATIC_DRAW 不经常修改缓冲区
    glBufferData(GL_ARRAY_BUFFER, sizeof(g_vertex_buffer_data), g_vertex_buffer_data, GL_STATIC_DRAW);

    //解绑vao
    glBindVertexArray(0);  // 解绑VAO
}

void MyGLWidget::paintGL() {
    glClear(GL_COLOR_BUFFER_BIT);

    //opengl是一个状态机，每一帧都需要解绑vao再绑定vao
    glBindVertexArray(VertexArrayID);
    //描述顶点信息，绑定的layout = 0,float类型，不需要归一化 stride = 0（只有唯一的位置信息）偏移0（只有唯一的位置信息）
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 0, (void*)0);

    //启动layout = 0
    glEnableVertexAttribArray(0);

    std::cout << "vao = " << VertexArrayID << std::endl; //vao = 1804515168
    std::cout << "vbo = " << vertexBuffer << std::endl; //vbo = 1

    //绘制三角形（GL_TRIANGLES）,顶点数组的开始索引，绘制的顶点个数
    glDrawArrays(GL_TRIANGLES, 0, 3);
}

void MyGLWidget::resizeGL(int w, int h) {
    glViewport(0, 0, w, h);
}

MyGLWidget::~MyGLWidget() {
    //切换到opengl上下文
    makeCurrent();

    //删除VAO和VBO
    glDeleteVertexArrays(1, &VertexArrayID);
    glDeleteBuffers(1, &vertexBuffer);
    doneCurrent();
}
