【银尔达4G模块核心板】YED-C100
银尔达推出YED-C100DTU低成本4G核心板，基于合宙Air780EP，支持5-12V宽电压供电，工作温度-35℃~75℃。具备2路TTL串口、1路ADC输入，兼容多电平标准，支持AT和DTU固件选项，可连接主流物联网平台。该产品尺寸32*32mm，适合工业设备控制、数据采集等场景，提供丰富的教程和证书支持。
购买链接：https://yinerda.taobao.com/
公司网站：www.yinerda.com
智联万物，稳启未来，银尔达电子，赋能智慧工业新生态
1. 简介
YED-C100 DTU是由银尔达（yinerda）基于合宙Air780EP推出的超低成本的TTL 核心板 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景。
1) 支持直流5~12V宽电压供电；支持3.3~4.2V供电；
2) 支持标准2.54间距 12PIN 双排排针固定；
3) 工作环境为-35℃-75℃；
4) YED-C100 支持2路TTL 串口，兼容3.3V电平和5V电平；
5) 支持1路ADC模拟量，输入检查电压0~3.8V,分辨率12bit；
6) 支持合宙AT固件，TCP、UDP、MQTT、HTTP、FTP、PPP、RNDIS等协议；
7) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；
8)支持二次开发、支持固件定制。
9)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；
10)支持给用户设备进行固件升级。
AT和DTU版本硬件不一样，不兼容，固件不可互刷，设备支持AT 固件使用方法参考《AT固件使用方法》
2. 产品规格
2.1. 硬件参数
|
功能事项 |
详细说明 |
|
|
4G模块 |
网络标准 |
Cat1 4G全网通，支持中国移动、联通、电信 |
|
网络频段 |
LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 |
|
|
电源参数 |
5~12V，10W电源，推荐5V以上电源 |
|
|
工作环境 |
工作温度 |
-35℃ ~+75℃ |
|
工作湿度 |
5%~95%RH(无凝露) |
|
|
TTL串口1 |
兼容3.3V、5V串口电平 1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
|
|
TTL串口2 |
兼容3.3V、5V串口电平 1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
|
|
ADC |
直接引出ADC，采集最大电压3.8V |
|
|
尺寸 |
32*32mm |
|
|
安装方式 |
双排针 |
2.54mm 间距双排排针 |

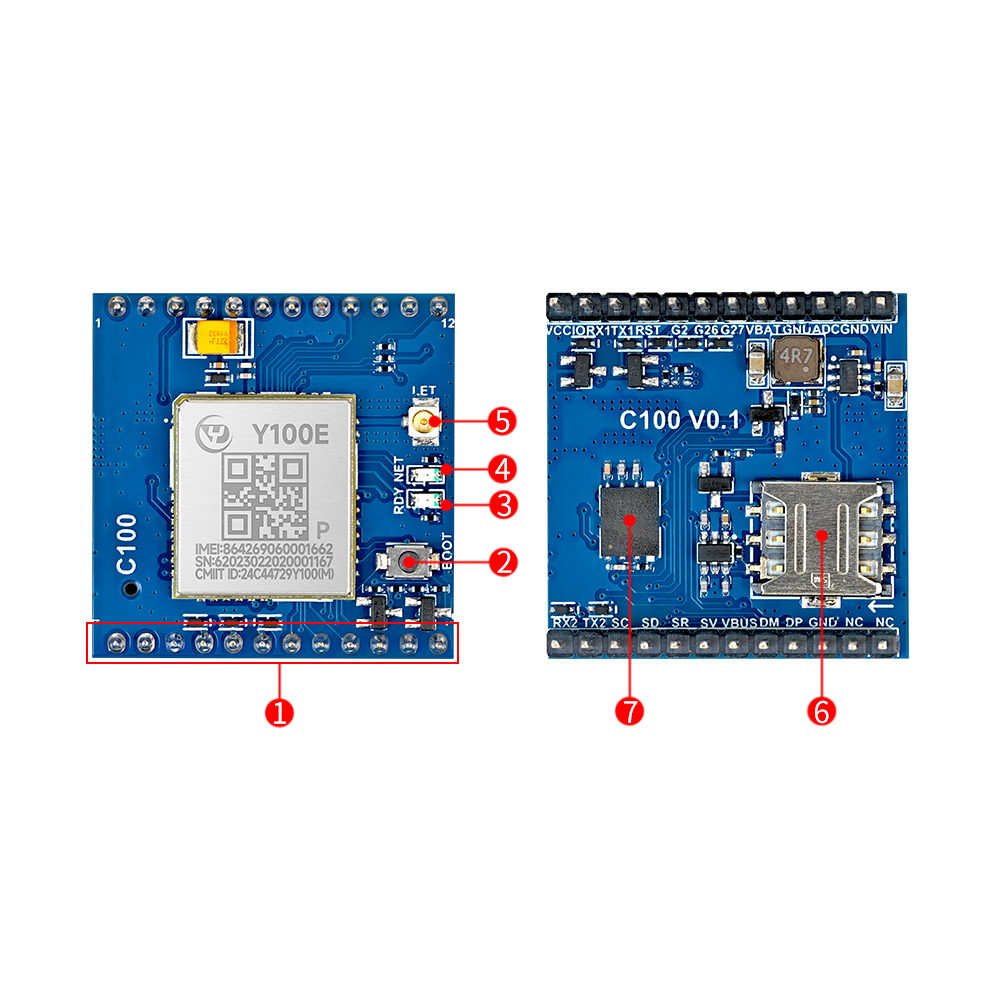

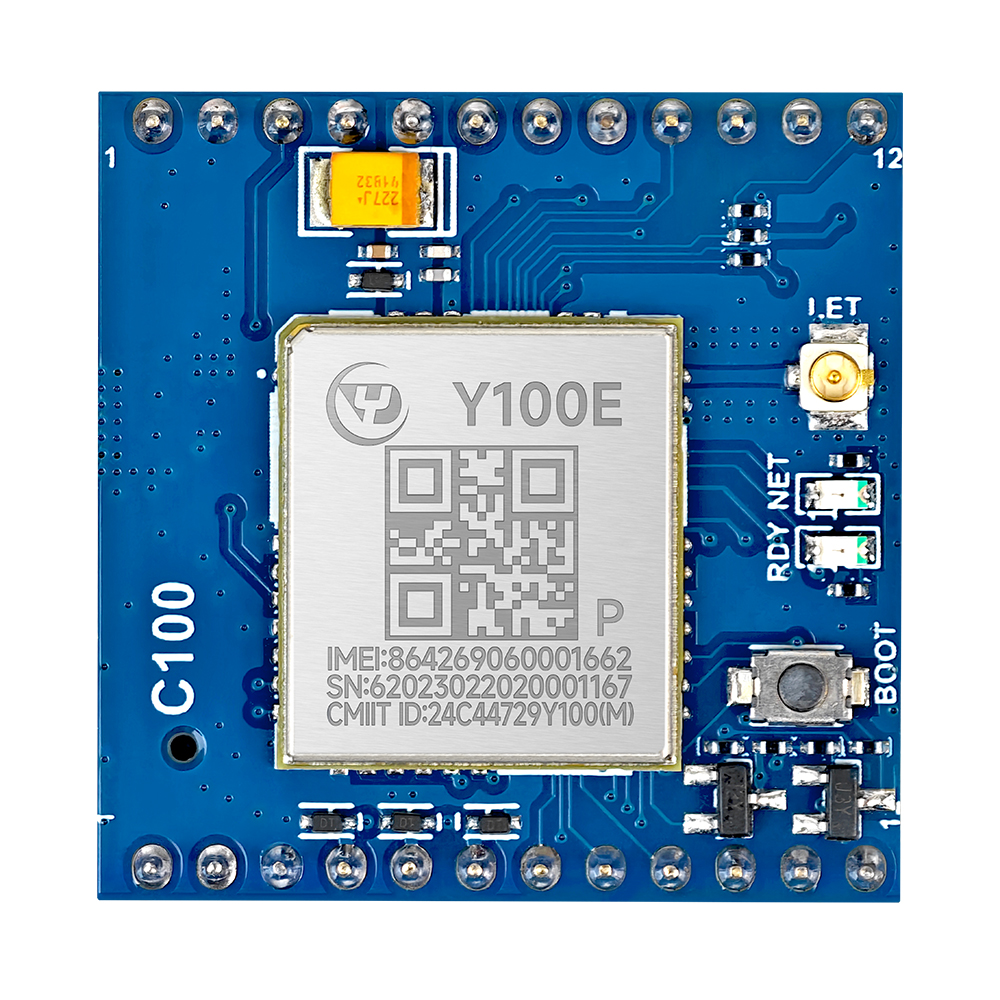

2.2. 硬件资源介绍
|
编号 |
标识 |
功能 |
说明 |
|
1 |
排针 |
通讯固定排针 |
|
|
2 |
BOOT |
配合USB进入升级模式 |
|
|
3 |
RYD LED |
设备状态指示灯 |
|
|
4 |
NET LED |
设备状态指示灯 |
|
|
5 |
LET |
IPEX 1代 |
|
|
6 |
GPS 天线 |
IPEX 1代，支持3.3V有源天线 |
|
|
7 |
内置SIM卡 |
贴片SIM卡(默认不贴，需要单独找销售生产) |
|
|
8 |
外置SIM卡 |
小卡，切口向左 |
2.3. 硬件尺寸

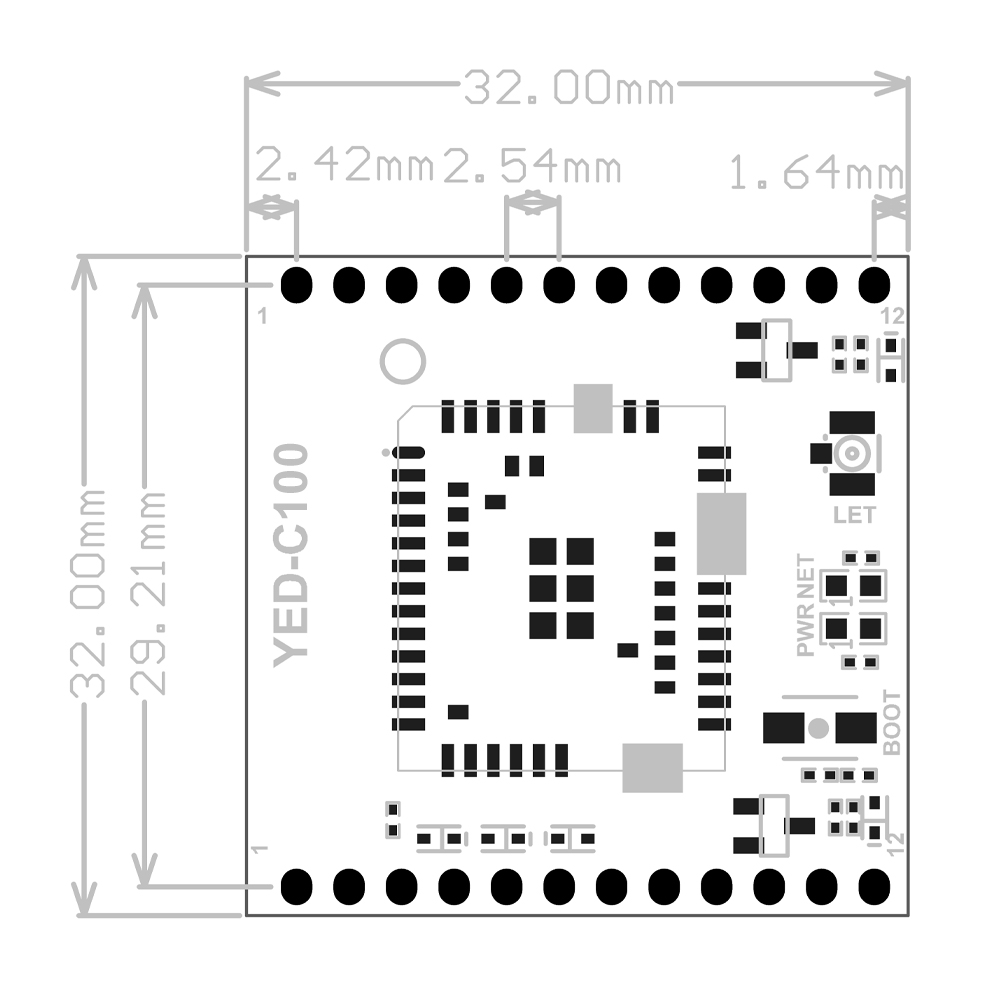

- PCB尺寸

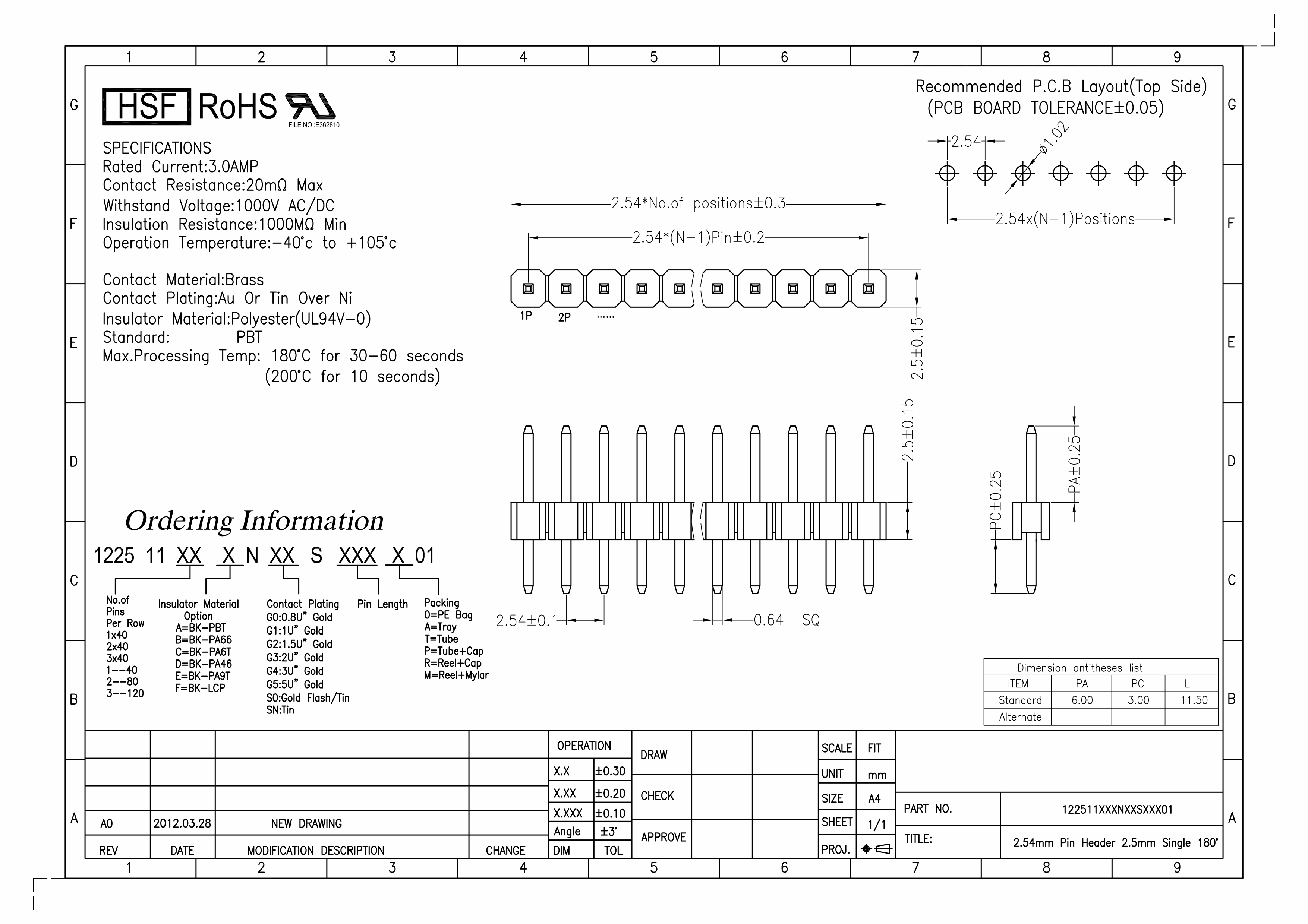

- 排针规格书

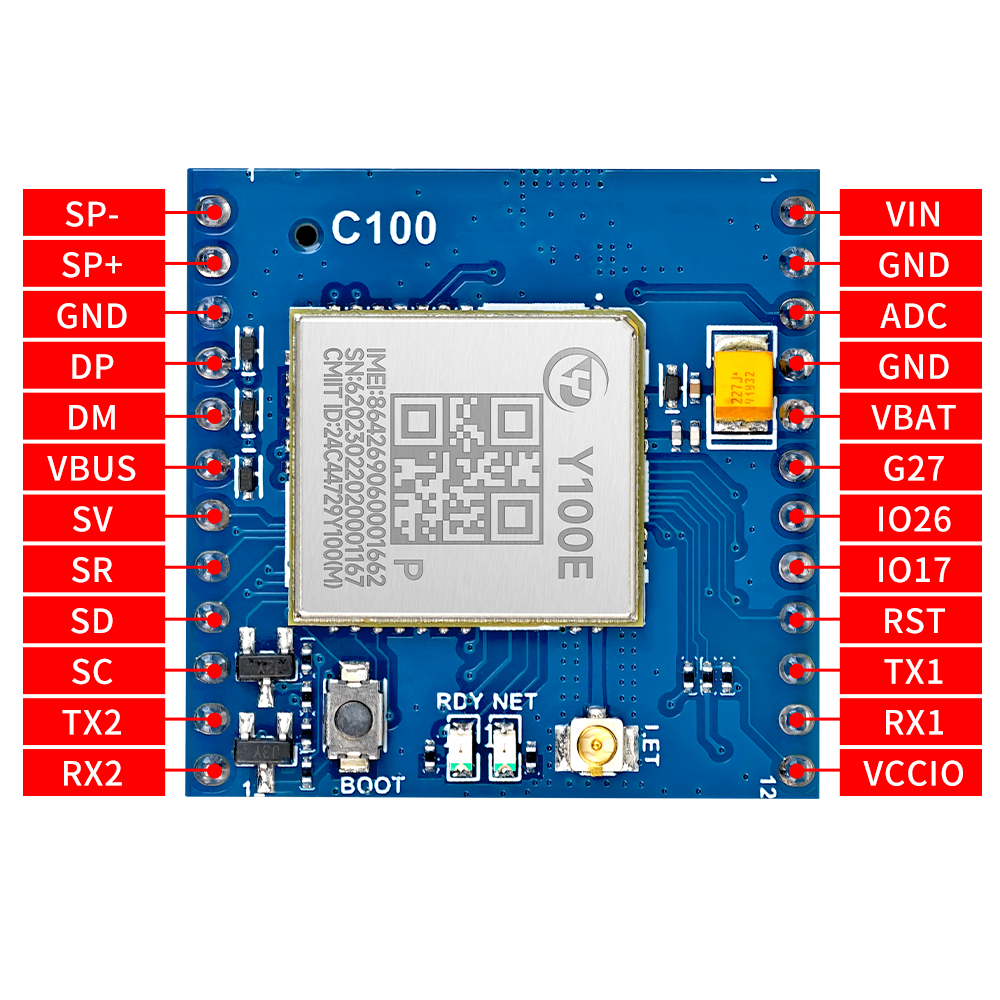

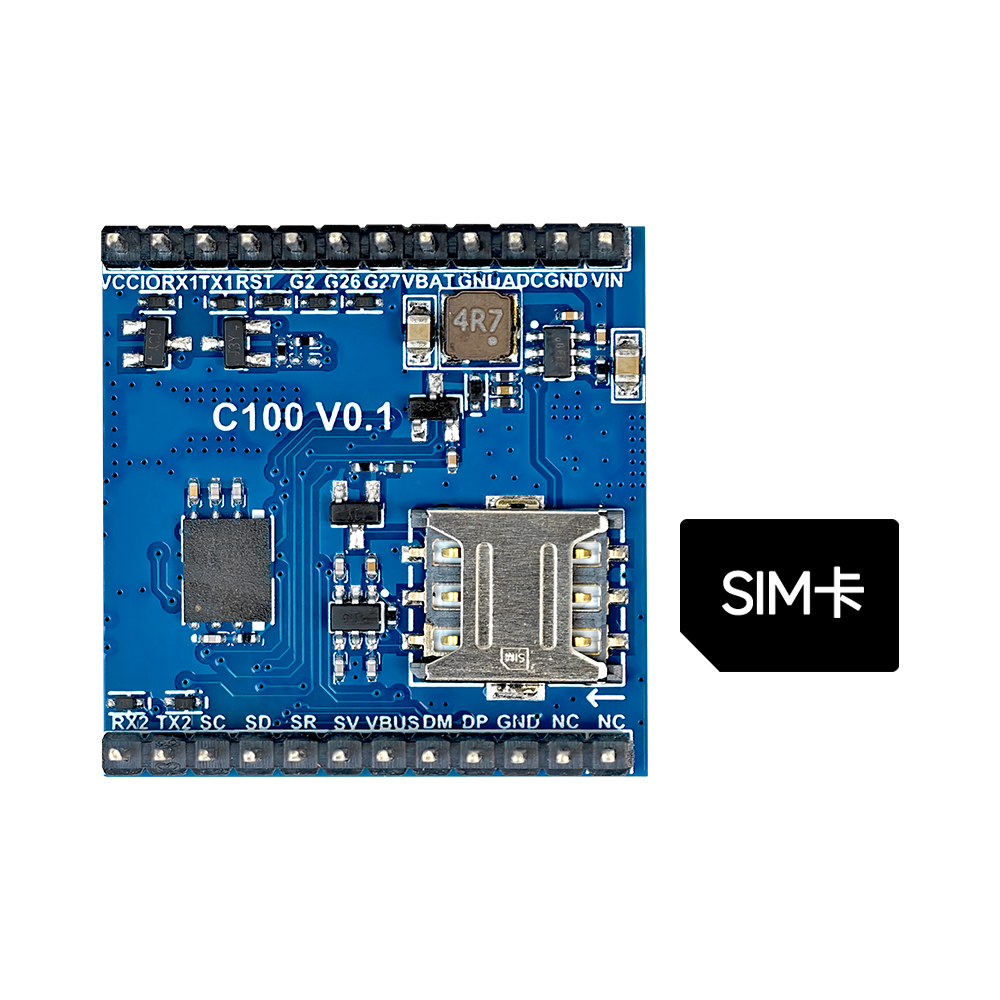

2.4. 管脚定义
|
编号 |
PCB丝印 |
功能描述 |
编号 |
PCB丝印 |
功能描述 |
|
1 |
SP- |
NC |
1 |
VIN |
供电正极，5-12V |
|
2 |
SP+ |
2 |
GND |
负极 |
|
|
3 |
GND |
USB接口，VBUS为电源+,最大5V；用于固件升级和日志调试 |
3 |
ADC |
ADC0，最大3.8V |
|
4 |
DP |
4 |
GND |
负极 |
|
|
5 |
DM |
5 |
VBAT |
电池供电接口，3.3~4.2V |
|
|
6 |
VBUS |
6 |
G27 |
GPIO27、1.8V电平/AT固件的 NET STATUS/DTU固件的NET LED 管脚 |
|
|
7 |
SV |
SIM 卡引脚 |
7 |
G26 |
AT固件无用/DTU固件的RDY LED管脚 |
|
8 |
SR |
8 |
G17 |
GPIO17、1.8V电平/AT固件无用/DTU固件的Reload管脚 |
|
|
9 |
SD |
9 |
RST |
高电平1秒复位,高电平范围3.3~VBAT电压 |
|
|
10 |
SC |
10 |
TX |
主通讯串口 兼容3.3V~5V电平 |
|
|
11 |
TX2 |
AUX串口兼容 3.3V~5V电平 |
11 |
RX |
|
|
12 |
RX2 |
12 |
VCCIO |
串口参考电平 3.3V电平串口悬空 5V电平串口接5V |
|
|
注意: 1、不用的管脚都可以悬空即可 2、只有通信串口TX和RX做了电平转换，其他GPIO没有做电平转换 3、RST复位管脚为高电平复位，强烈建议使用，方便在异常情况下恢复模组功能 |
|||||
3. NET LED状态描述
|
指示意义 |
现象 |
备注 |
|
SIM卡不识别 |
NET LED 和RDY LED 5000ms亮 5000ms灭 |
|
|
SIM卡正常，但注册不了网络 |
NET LED 100ms闪烁,RDY LED 熄灭 |
|
|
注册网络成功，但没连上服务器 |
NET LED 500ms慢闪,RDY LED熄灭 |
没有任何通道链接服务器 |
|
成功连上服务器 |
NET LED 1000ms慢闪,RDY LED常亮 |
至少有一个通道链接服务器成功 |
4. 测试硬件连接方法
4.1. SIM卡插卡方向
卡座上面有个卡的方向，缺口和卡方向一样，可以仔细观察。
4.2. 使用测测试底板测试
电脑安装CP2102驱动；电脑USB线接USB TO UART 接口； LET天线接好；黑色DC座接5~12V电源；电脑串口软件和测试服务器可以测试设备。

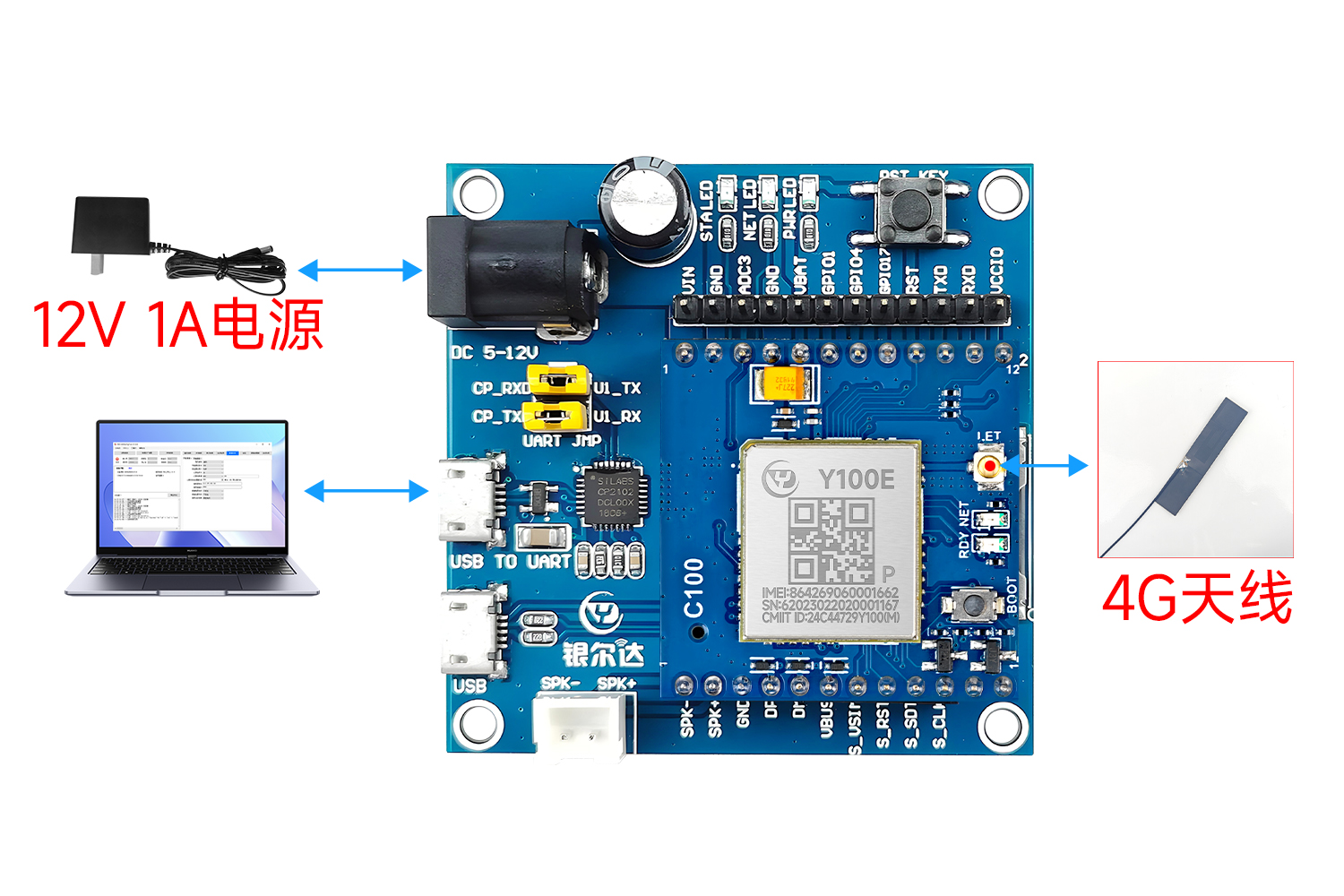

- 测试底板接线

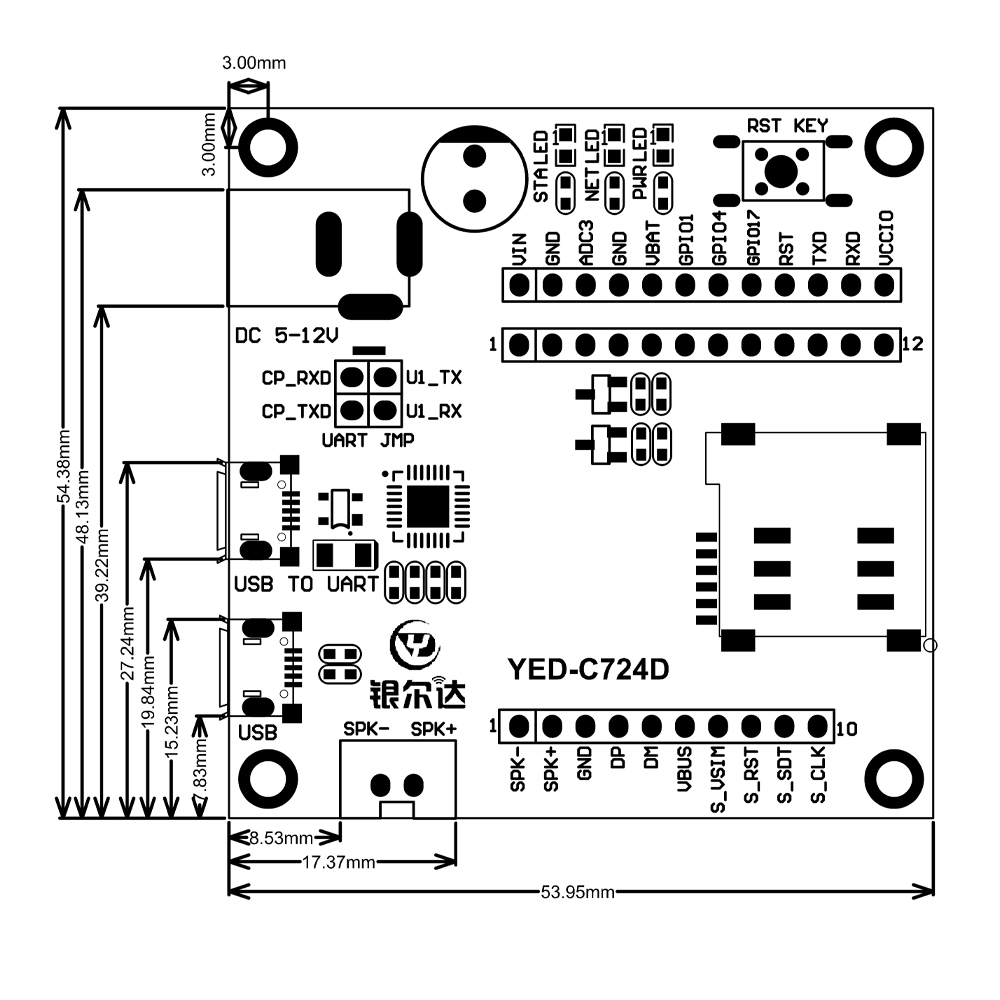

- 测试底板尺寸图

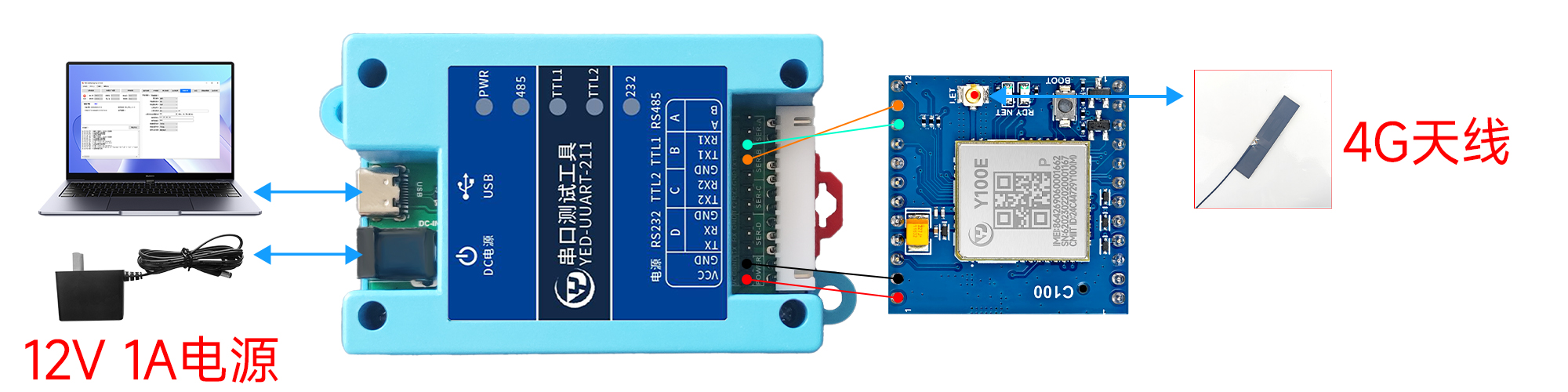

4.3. 使用普通串口工具测试
模块的VIN GND 接5~12V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；TTL串口TX 接USB 串口的RX，RX接USB串口的TX，GND接USB串口的GND。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。
5. DTU固件实例讲解
适用模组方案：Air780E/Air700/Y100E
|
序号 |
网络协议 |
测试实例 |
|
1 |
TCP协议 |
|
|
2 |
UDP协议 |
|
|
3 |
HTTP协议 |
|
|
4 |
MQTT协议 |
|
|
5 |
定位 |
|
|
6 |
WebSocket |
|
|
7 |
移动物联网 |
|
|
8 |
电信Aiot-MQTT |
|
|
9 |
华为IotDA |
|
|
10 |
新腾讯IOT Explorer |
|
|
11 |
阿里IOT |
|
|
12 |
涂鸦云 |
|
|
13 |
ThingsCloud |
|
|
14 |
短信转发 |
|
|
15 |
升级设备(客户设备)固件实例 |
|
|
16 |
SSL有证书加密实例 |
6. 银尔达IOT平台教程
|
序号 |
网络协议 |
测试实例 |
|
1 |
IOT平台入门教程 |
|
|
2 |
串口透传指令控制 |
|
|
3 |
Modbus温湿度传感器 |
7. AT固件实例讲解
|
序号 |
网络协议 |
测试实例 |
|
1 |
AT固件通用资料 |
|
|
2 |
TCP非透传协议 |
|
|
3 |
TCP透传协议 |
|
|
4 |
UDP非透传协议 |
|
|
5 |
UDP透传协议 |
|
|
6 |
MQTT协议 |
|
|
7 |
HTTP GET 协议 |
|
|
8 |
HTTP POST协议 |
|
|
9 |
基站 WIFI GPS定位测试 |
|
|
10 |
发短信测试 |
|
|
11 |
连接阿里腾讯华为电信移动云说明 |
8. Air780EP相关证书下载
此处为语雀内容卡片，点击链接查看：https://yinerda.yuque.com/yt1fh6/4gdtu/sbpl8e1xuocz9iwx
