🔥 内容介绍

随着全球能源需求的不断增长和环境问题的日益突出，综合能源系统（Integrated Energy System, IES）作为一种将电、热、气等多种能源形式进行耦合与协调的系统，展现出巨大的发展潜力。其核心在于通过优化调度，实现能源的高效利用、运行成本的降低以及环境效益的提升。本文深入探讨了基于非支配排序遗传算法II（NSGA-II）的综合能源优化调度策略。首先，阐述了综合能源系统的基本构架及其多目标优化调度的必要性。其次，详细介绍了NSGA-II算法的原理、特点及其在多目标优化问题中的优势。在此基础上，构建了综合能源优化调度的数学模型，将运行成本、碳排放等作为优化目标。最后，通过NSGA-II算法对模型进行求解，并分析了算法在收敛性、多样性以及Pareto前沿解集生成方面的性能。研究结果表明，NSGA-II算法能够有效处理综合能源系统中的多目标冲突问题，为实现能源系统的经济、环保运行提供了有效的解决方案。

关键词： 综合能源系统；优化调度；NSGA-II；多目标优化；Pareto前沿

1. 引言

能源是社会经济发展的基础。传统单一能源系统在面对能源短缺、环境污染等挑战时，其局限性日益凸显。综合能源系统应运而生，它通过能量枢纽（Energy Hub）等技术，将电网、热网、气网等多种能源网络有机结合，实现多种能源形式的生产、传输、分配和消费的协同优化。这种集成化的能源系统不仅可以提高能源利用效率，降低运行成本，还可以通过多能互补来提升系统运行的灵活性和可靠性。

综合能源系统的优化调度是实现其效益最大化的关键环节。由于IES通常涉及多个相互冲突的优化目标，例如最小化运行成本、最小化碳排放、最大化可再生能源利用率等，这使得其优化调度问题本质上是一个复杂的多目标优化问题。传统的优化方法往往只能针对单一目标进行优化，难以有效处理多目标之间的权衡关系。因此，寻求一种能够有效求解多目标优化问题，并提供一组高质量Pareto最优解集的算法，对于IES的优化调度至关重要。

非支配排序遗传算法II（NSGA-II）作为一种经典的、性能优越的多目标进化算法，因其快速非支配排序、精英保留策略和拥挤距离计算等特点，在解决复杂多目标优化问题方面展现出强大的能力。本文旨在将NSGA-II算法应用于综合能源系统的优化调度，以期在保证系统运行经济性的同时，兼顾其环境效益，为IES的实际运行提供理论指导和技术支撑。

2. 综合能源系统构架与多目标优化调度

2.1 综合能源系统基本构架

综合能源系统通常由多种能源生产设备（如燃气轮机、风力发电机、光伏电池等）、能量转换设备（如热电联产机组、热泵、电锅炉等）、储能设备（如蓄电池、储热罐等）以及各种负荷（如电力负荷、热负荷、冷负荷等）组成。其核心思想是通过能量转换和耦合，实现不同能源形式之间的相互转换和互补。

典型的IES构架可以包括：

• 能源生产单元：

   燃气轮机、微型燃气轮机（MT）、燃料电池、风力发电机（WT）、光伏（PV）等。

• 能量转换单元：

   热电联产（CHP）、电锅炉（EB）、吸收式制冷机（AR）、热泵（HP）等。

• 储能单元：

   蓄电池、储热罐、储冷罐等。

• 负荷侧：

   电负荷、热负荷、冷负荷。

• 能量枢纽：

   作为连接不同能源网络的接口，实现能量的输入、转换、存储和输出。

2.2 多目标优化调度的必要性

综合能源系统的优化调度需要考虑多个相互制约的目标，主要包括：

• 经济性目标：

   最小化系统的运行成本，包括燃料成本、购电成本、运行维护成本、设备启停成本等。

• 环境性目标：

   最小化系统的碳排放量、SOx、NOx等污染物排放量。这对于实现可持续发展和应对气候变化具有重要意义。

• 可靠性目标：

   确保系统在各种运行条件下的供能可靠性，满足用户负荷需求。

• 可再生能源消纳目标：

   最大化可再生能源（如风能、太阳能）的利用率，减少对化石燃料的依赖。

这些目标之间往往存在冲突，例如降低运行成本可能意味着更多的化石燃料消耗，从而导致更高的碳排放。因此，单一目标优化无法全面反映IES的运行特性，多目标优化调度则能够提供一组 Pareto 最优解集，使得决策者可以在经济效益和环境效益之间进行权衡，选择最符合实际需求和策略的调度方案。

3. NSGA-II算法原理

非支配排序遗传算法II（NSGA-II）是由Deb等人于2002年提出的一种多目标进化算法，它在NSGA的基础上进行了改进，有效解决了初代NSGA计算复杂度高、精英策略缺失和需要共享参数等问题。NSGA-II具有以下主要特点：

3.1 快速非支配排序（Fast Nondominated Sort）

NSGA-II的核心在于其快速非支配排序方法。该方法首先对种群中的所有个体进行非支配排序，将其划分为不同的非支配层级（Pareto Fronts）。第一层是非支配解集（即Pareto最优解），第二层是非支配解集中的非支配解，以此类推。与传统的非支配排序方法相比，NSGA-II的排序复杂度显著降低。

3.2 精英保留策略（Elitism Strategy）

NSGA-II采用精英保留策略，将父代种群中的优秀个体与子代种群中的优秀个体合并，共同参与下一代的选择。这确保了在进化过程中，优秀的解不会丢失，从而加速了算法的收敛，并提高了找到最优解的概率。

3.3 拥挤距离计算（Crowding Distance Assignment）

为了保持种群的多样性，NSGA-II引入了拥挤距离的概念。对于同一个非支配层级中的个体，拥挤距离越大，表示该个体周围的个体越稀疏，其在种群中的多样性贡献越大。在选择操作中，具有较大拥挤距离的个体被优先选择，从而鼓励种群向更广泛的区域探索，避免过早收敛到局部最优解。

3.4 遗传操作

NSGA-II与传统的遗传算法类似，也包含选择、交叉和变异等遗传操作：

• 选择：

   采用锦标赛选择法，根据个体的非支配等级和拥挤距离进行选择。非支配等级高的个体优先被选择，如果非支配等级相同，则选择拥挤距离大的个体。

• 交叉：

   对选出的父代个体进行交叉操作，生成新的子代个体，以探索新的解空间。

• 变异：

   对子代个体进行变异操作，增加种群的多样性，防止算法陷入局部最优。

NSGA-II算法流程图如图1所示（此处应插入NSGA-II算法流程图）。

4. 综合能源优化调度数学模型

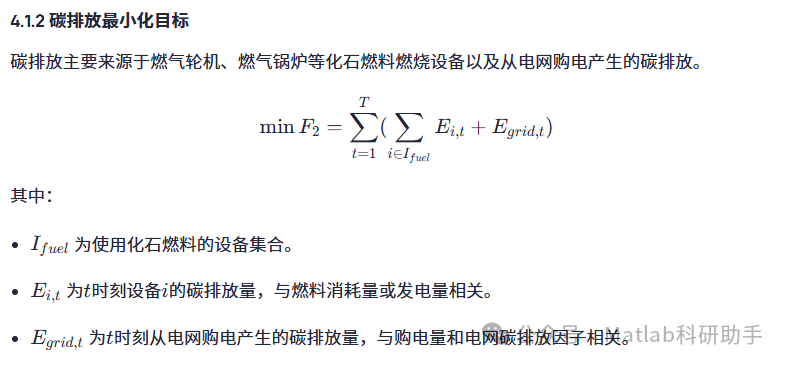

本文以综合能源系统在一定调度周期内的运行成本和碳排放量最小化为优化目标，建立多目标优化调度模型。

4.1 目标函数

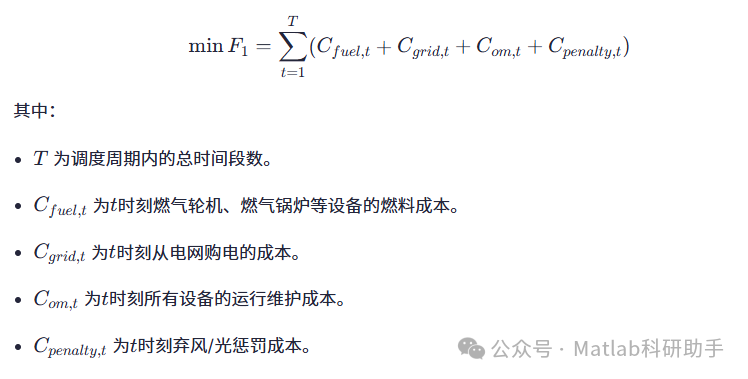

4.1.1 运行成本最小化目标

运行成本主要包括燃料成本、购电成本、弃风/光惩罚成本、运行维护成本等。

4.2 约束条件

优化调度模型需满足一系列运行约束，包括：

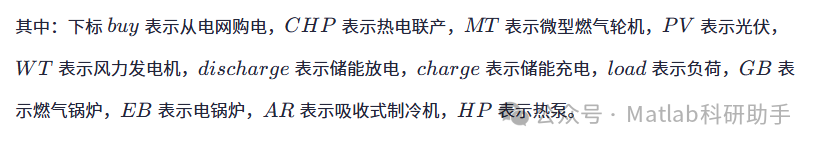

4.2.1 功率平衡约束

4.2.2 设备运行约束

• 设备出力上下限：

   各类发电设备、转换设备、储能设备的出力或充放电功率需在其额定运行范围内。

• 设备爬坡率：

   燃气轮机等设备的出力变化率需满足爬坡约束。

• 启停约束：

   设备启停需满足最小启停时间要求。

4.2.3 储能系统约束

• 储能荷电状态（SOC）约束：

   储能设备的荷电状态需在规定的上下限范围内。

• 储能充放电功率约束：

   储能设备的充放电功率不能超过其最大值。

• 储能周期约束：

   储能系统在一个调度周期结束时，其荷电状态应与初始状态相同或在一定范围内。

4.2.4 购售电约束

• 购电功率上下限：

   从电网购电功率需在规定范围内。

• 售电功率上下限：

   向电网售电功率需在规定范围内（若允许售电）。

5. NSGA-II算法在综合能源优化调度中的应用

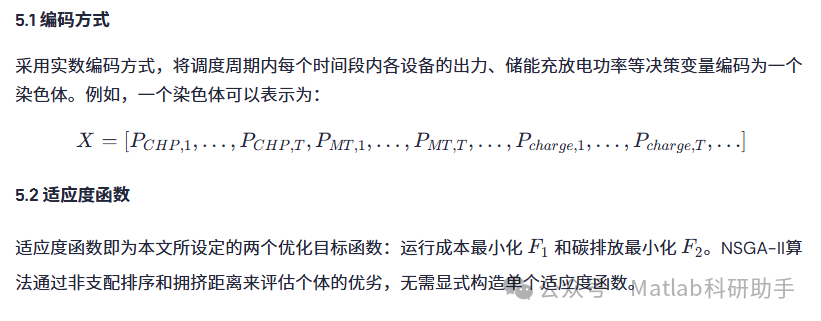

将NSGA-II算法应用于综合能源优化调度问题的具体步骤如下：

5.3 算法参数设定

根据具体问题规模和需求，设定NSGA-II算法的参数，包括：

• 种群大小（Population Size）：

   影响算法的收敛速度和多样性。

• 最大迭代次数（Max Generations）：

   决定算法的运行时间。

• 交叉概率（Crossover Probability）：

   影响新个体的生成率。

• 变异概率（Mutation Probability）：

   影响种群的多样性。

5.4 约束处理

对于上述的等式和不等式约束，可以采用以下方法进行处理：

• 罚函数法：

   将违反约束的程度转化为一个惩罚项，并将其加入目标函数中，从而降低违反约束的解的适应度。

• 边界处理法：

   在生成新的个体时，直接将其超出边界的变量调整到边界值。

• 特殊遗传操作：

   设计特殊的交叉和变异操作，使其生成的新个体尽可能满足约束条件。

5.5 算法流程

1. 初始化种群：

    随机生成N个满足约束条件的初始个体。

2. 非支配排序和拥挤距离计算：

    对当前种群进行非支配排序，并计算每个个体的拥挤距离。

3. 选择操作：

    根据非支配等级和拥挤距离，采用锦标赛选择法从当前种群中选择父代个体。

4. 交叉和变异：

    对父代个体进行交叉和变异操作，生成子代种群。

5. 合并种群：

    将父代种群和子代种群合并，形成一个更大的种群。

6. 再次非支配排序和拥挤距离计算：

    对合并后的种群进行非支配排序和拥挤距离计算。

7. 精英保留：

    从合并后的种群中，根据非支配等级和拥挤距离，选择N个最优个体作为下一代种群。

8. 判断终止条件：

    如果达到最大迭代次数或满足其他终止条件，则停止算法；否则，返回步骤3。

9. 输出Pareto最优解集：

    算法终止后，输出非支配层级为第一层的个体，即为Pareto最优解集。

6. 案例分析与结果讨论

（此处应根据具体的IES系统数据、负荷预测、设备参数、燃料价格、碳排放因子等进行详细的案例仿真分析。由于本文仅为理论探讨，故此处仅提供讨论框架。）

通过一个典型的综合能源系统案例，使用NSGA-II算法进行优化调度仿真。仿真结果将呈现：

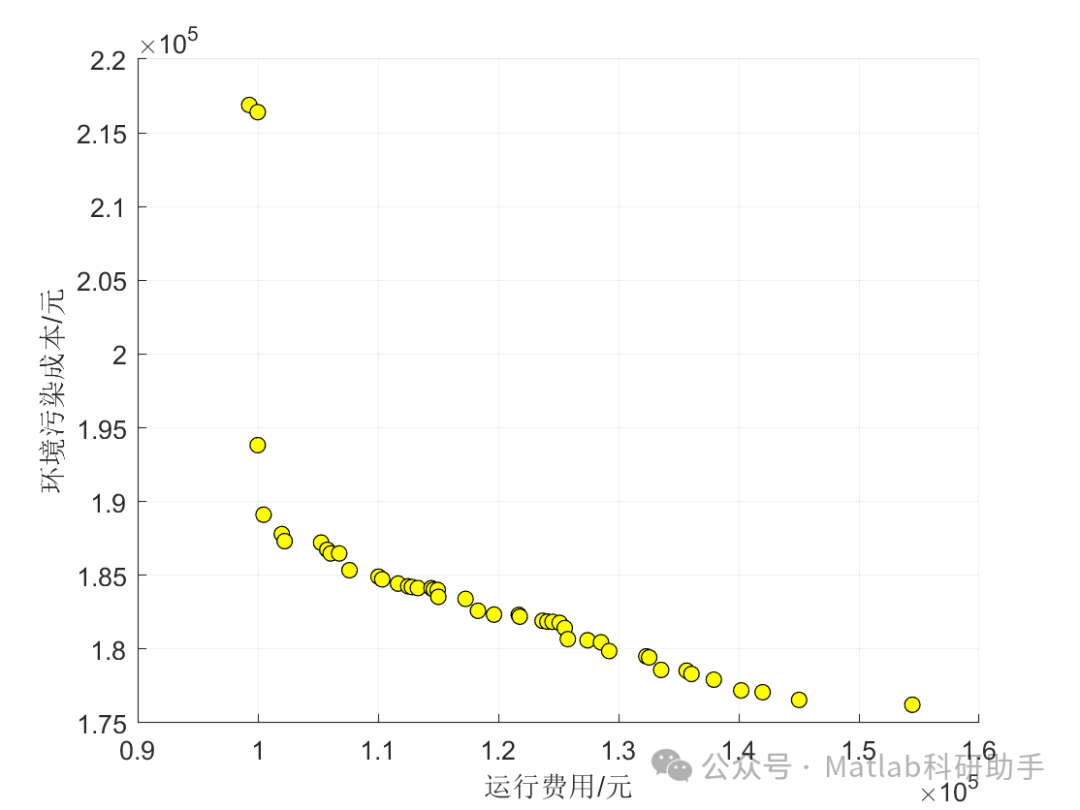

• Pareto前沿：

   展示运行成本和碳排放之间的权衡关系，决策者可以根据自身偏好选择不同的调度策略。例如，选择运行成本最低但碳排放较高的方案，或者碳排放最低但运行成本较高的方案，或者介于两者之间的折衷方案。

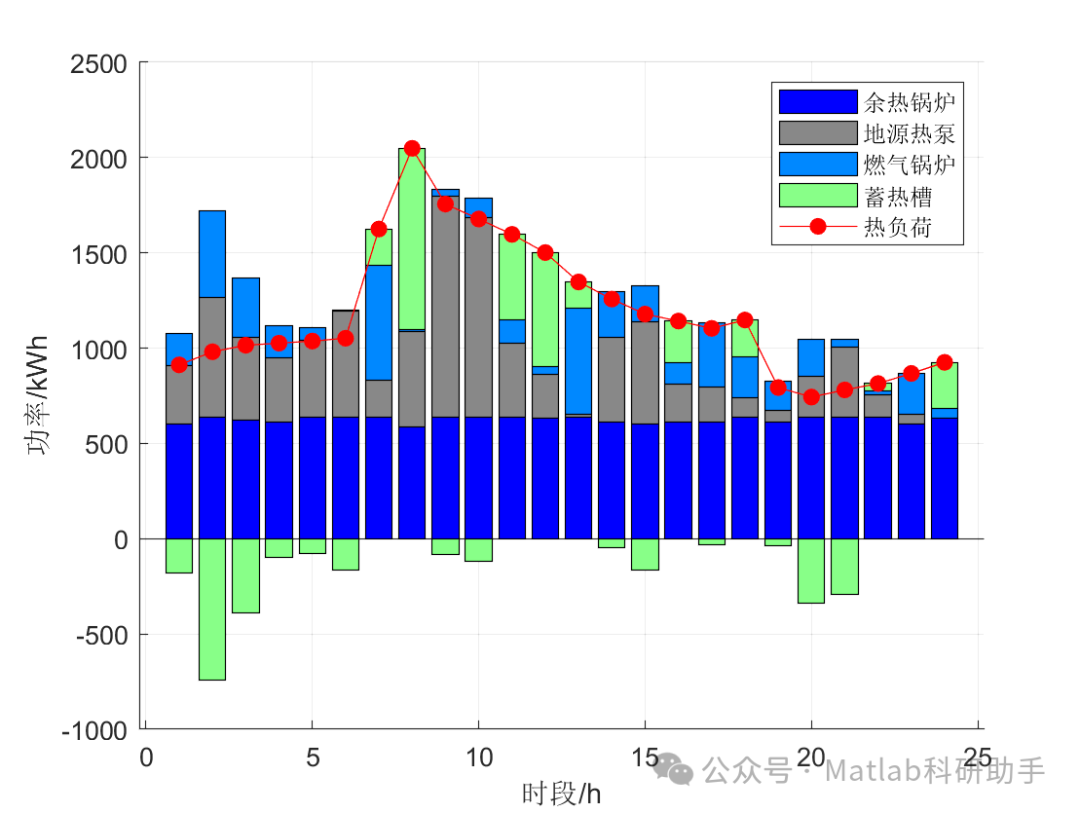

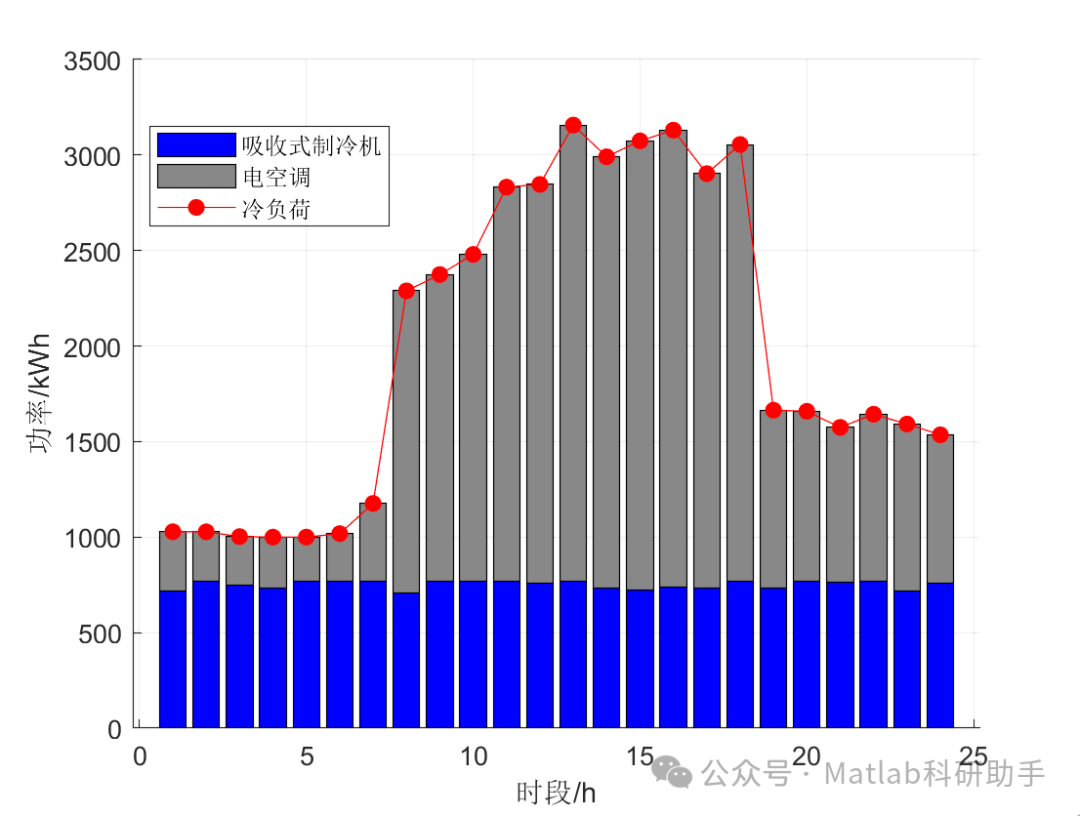

• 各设备的出力情况：

   在不同的Pareto解下，各发电设备、转换设备和储能设备的出力、充放电情况。

• 能源流向：

   在调度周期内，电、热、冷等能源在系统内部的生产、转换、传输和消费情况。

结果讨论将着重分析：

• 算法性能：

   NSGA-II算法在收敛速度和Pareto前沿解集多样性方面的表现。与其他多目标优化算法（如MOPSO、SPEA2等）进行对比，验证NSGA-II的优越性。

• 经济性与环境效益的权衡：

   深入探讨如何根据Pareto前沿选择合适的调度策略，以平衡经济效益和环境效益。

• 可再生能源的利用：

   分析NSGA-II算法如何促进可再生能源的消纳，减少对传统能源的依赖。

• 储能系统的作用：

   储能系统在平抑负荷波动、提高系统灵活性和可靠性方面的作用。

• 敏感性分析：

   讨论关键参数（如燃料价格、碳排放因子、负荷预测误差等）对优化结果的影响。

7. 结论

本文针对综合能源系统的多目标优化调度问题，提出了基于NSGA-II算法的解决方案。通过构建以运行成本和碳排放量最小化为目标的数学模型，并结合NSGA-II算法的快速非支配排序、精英保留策略和拥挤距离计算等优势，实现了对综合能源系统运行的优化。

研究表明，NSGA-II算法能够有效地解决综合能源系统中的多目标冲突问题，生成高质量的Pareto最优解集，为决策者提供了在经济性和环境效益之间进行权衡的多种选择。这对于推动综合能源系统的绿色、高效发展具有重要的理论和实践意义。

未来的研究方向可以包括：

• 考虑更多不确定性因素：

   将风光出力的随机性、负荷预测误差等不确定性因素纳入优化模型，采用鲁棒优化或随机优化方法。

• 与其他优化算法的融合：

   探索NSGA-II与其他优化算法（如强化学习、深度学习）的融合，进一步提高算法的性能和实时性。

• 拓展优化目标：

   考虑系统的可靠性、安全性、可再生能源消纳率等更多维度的优化目标。

• 实时优化调度：

   研究适用于实际运行场景的实时优化调度策略。

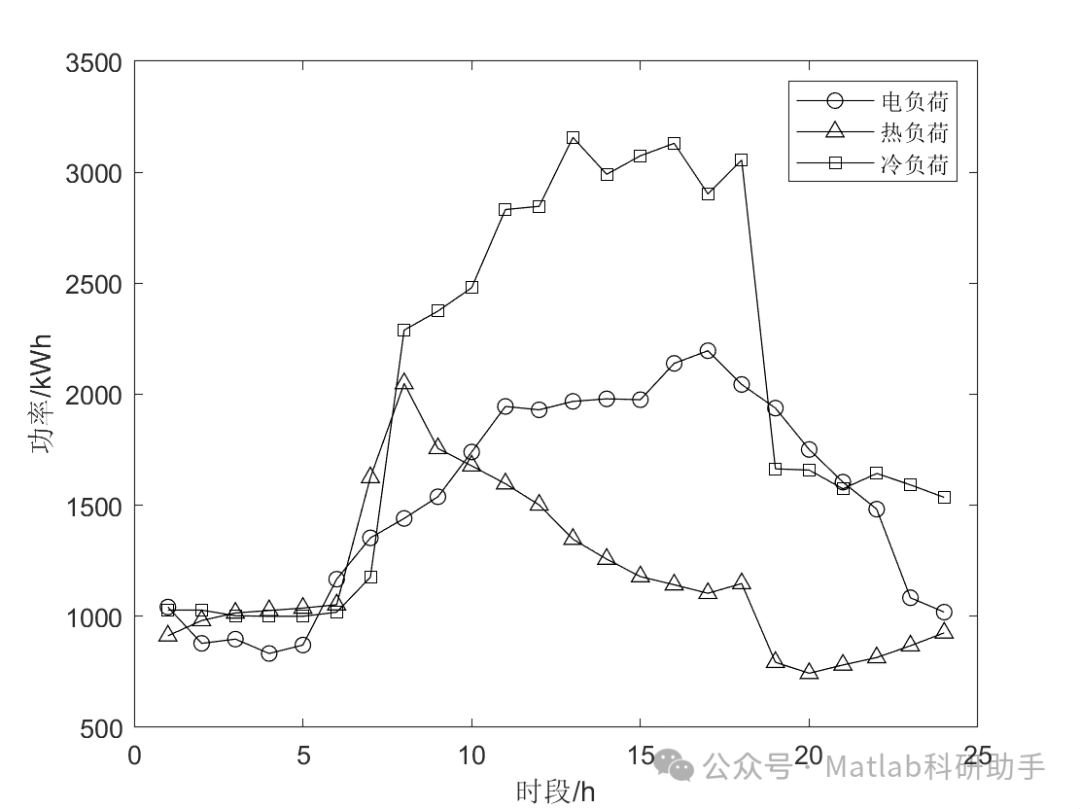

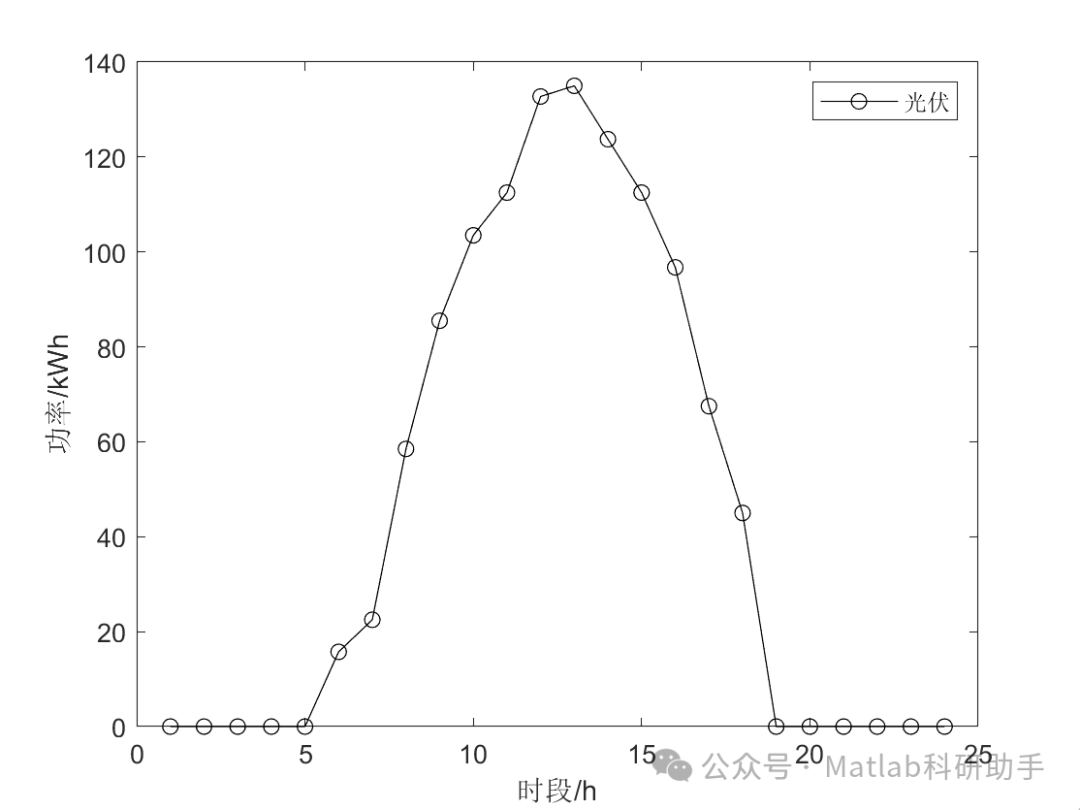

⛳️ 运行结果

🔗 参考文献

[1] 曹瑞芬,李国丽,宋钢,等.用于逆向放疗计划多目标优化的改进快速非支配排序遗传算法ANSGA-Ⅱ[J].中华放射医学与防护杂志, 2007, 27(5):4.DOI:10.3760/cma.j.issn.0254-5098.2007.05.016.

[2] 刘士明,于丹.基于第二代非支配排序遗传算法(NSGA一11)的水资源优化配置[J].水资源与水工程学报, 2013.

[3] 刘士明,于丹.基于第二代非支配排序遗传算法(NSGA一11)的水资源优化配置[J].水资源与水工程学报, 2013, 24(5):4.DOI:CNKI:SUN:XBSZ.0.2013-05-042.
