参考文献：

1. [HJ02] W. E. Hall and C. S. Jutla. Parallelizable authentication trees. In Cryptology ePrint Archive, December 2002.
2. [ECL+07] Reouven Elbaz, David Champagne, Ruby B. Lee, Lionel Torres, Gilles Sassatelli, Pierre Guillemin. TEC-Tree: A Low-Cost, Parallelizable Tree for Efficient Defense Against Memory Replay Attacks. CHES 2007: 289-302.
3. [RCPS07] Brian Rogers, Siddhartha Chhabra, Milos Prvulovic, Yan Solihin. Using Address Independent Seed Encryption and Bonsai Merkle Trees to Make Secure Processors OS- and Performance-Friendly. MICRO 2007: 183-196.
4. [AMS+22] Roberto Avanzi, Ionut Mihalcea, David Schall, Héctor Montaner, Andreas Sandberg. Hardware-Supported Cryptographic Protection of Random Access Memory. Cryptology ePrint Archive, Paper 2022/1472.

威胁模型

安全假设：

1. SoC 可以抵御所有物理攻击，敌手无法探测和腐坏
2. OS kernel 是可信的，敌手无法利用它访问 SoC 资源

敌手能力：

1. 可以完全控制 Processor-Memory Bus
2. 可以观测 PM Bus 和 Memory，执行任意的数据篡改

攻击类型：

1. Spoofing attacks（欺骗），敌手可以将内存块修改为任意值
2. Splicing or relocation attacks（拼接），敌手可以任意交换两个不同的内存块
3. Replay attacks（重放），敌手可以将一个内存块替换为其旧版本

现有技术

Merkle Tree

计算每一个内存块的 Hash 值，然后再对 Hash 值做 Merkle Tree 压缩，最后将 Root 存储到 SoC 防护。

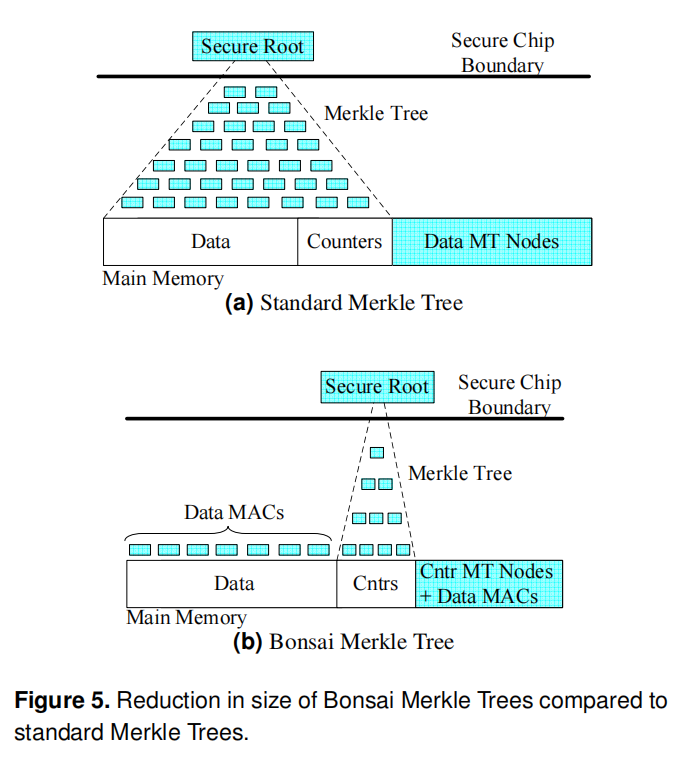

为了降低计算开销，[RCPS07] 提出了 Bonsai Merkle Trees，

1. 为每个内存块赋予一个 Logical Page IDentifier (LPID)，确保其在生命周期内是唯一的，被实例化为 small per-block counters
2. 每个内存块计算 $HMA{C}_K(data,ctr)$，防篡改、防重放
3. 对于所有 $ctr$ 执行 Merkle Tree，完整性防护

MAC & PAT

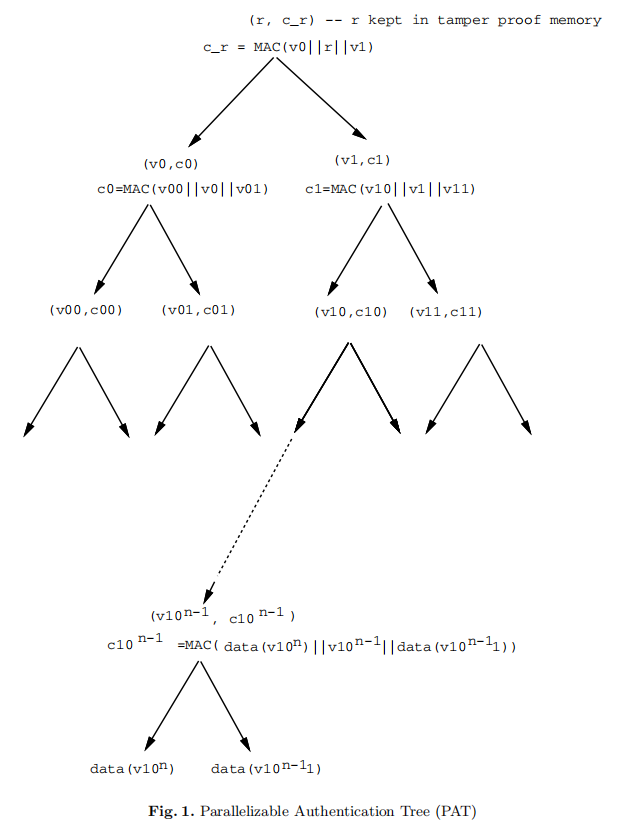

[HJ02] 提出的 Parallelizable Authentication Tree 其结构与 MT 类似，但是将 Hash 替换为 MAC，并且每个内部节点都带有一个 Nonce 域，即：$(N_i,C_i=MA{C}_K(v_{2i+1}\Vert v_i\Vert v_{2i+2}))$，其中 $v_i$ 是满二叉树第 $i$ 节点的 Nonce 值。

AREA & TEC Tree

Added Redundancy Explicit Authentication 利用 SE 的扩散性，在数据块上追加一个 Nonce（金丝雀），解密时检测这个 Nonce 是否匹配原始值。

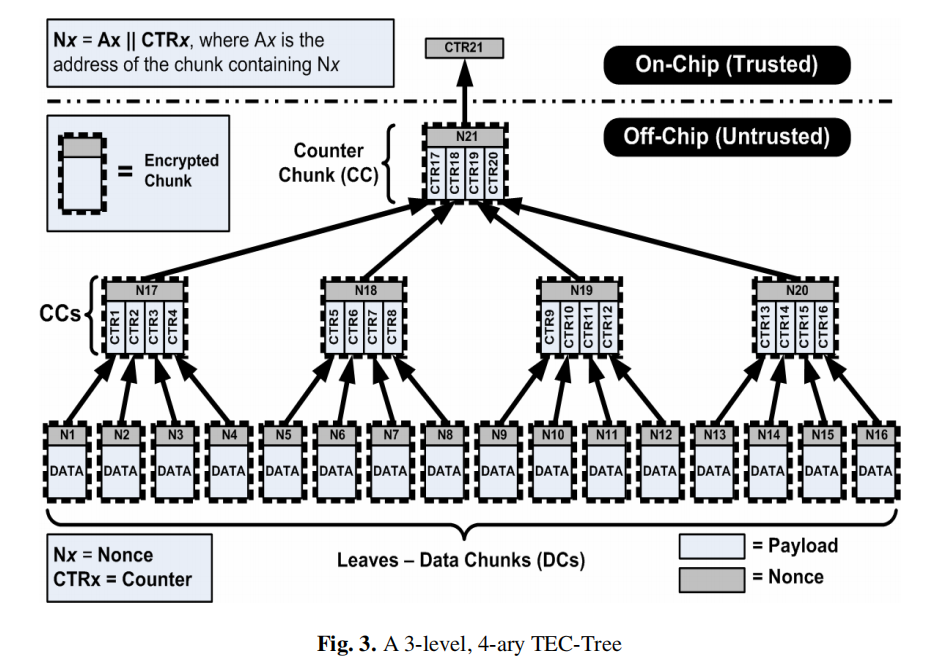

[ECL+07] 将 Nonce 设置为 local counter，然后提出 Tamper-Evident Counter Tree 对这些 CTR 做防护。大体上来说，将多个 CTR 组装成一个 “计数器块” 然后做 AREA 加密（用到了新的 Nonce，迭代压缩，最终获得树根）

其他技术

[AMS+22] 对于存储防护等级，划分了如下的四个级别，

• Level 0, 访问控制
• Level 1, 加密
• Level 2, 加密，完整性
• Level 3, 加密，完整性，防重放

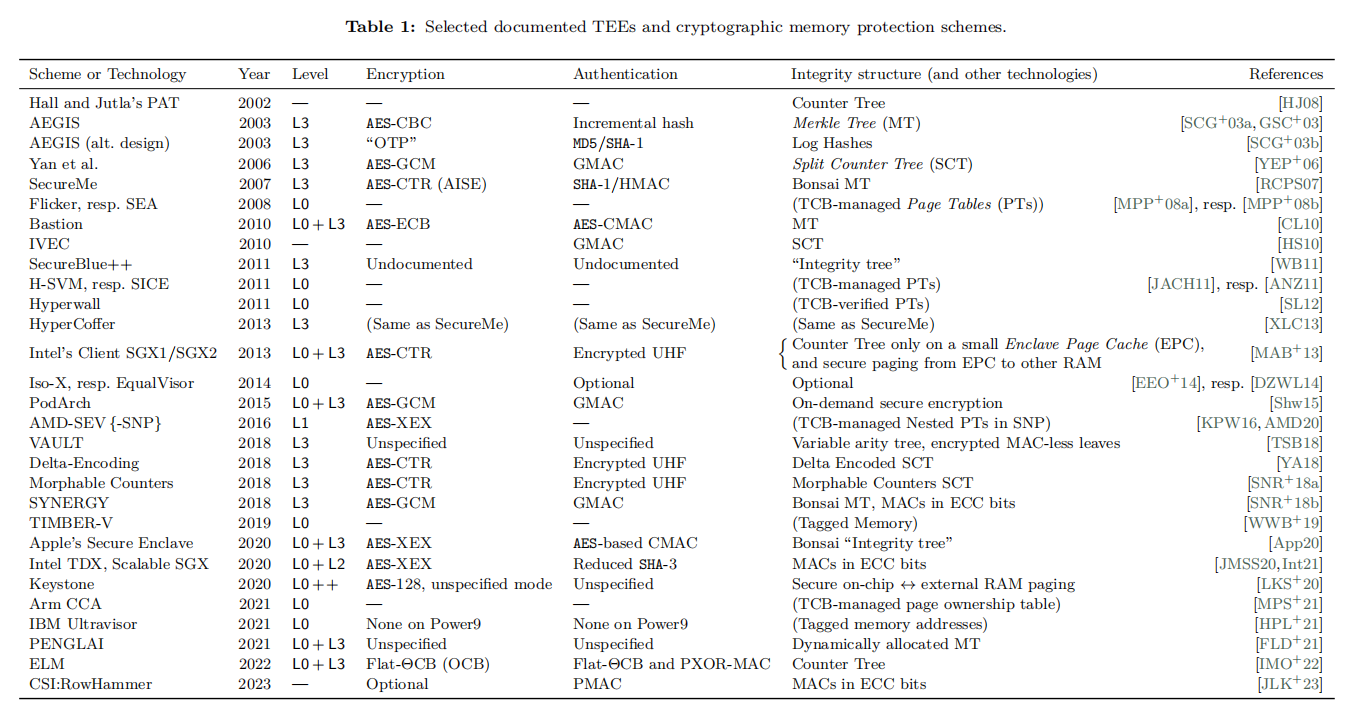

各类商业产品采取了不同等级的防护，基本上就是：基于 TCB 的访问控制、上述三种技术的各类变体：Split Counter Tree (SCT), Bonsai Merkle Tree (MT), TCB-managed Page Tables (PTs), Tagged Memory, Logs Hashes, MACs in ECC bits 等等。
