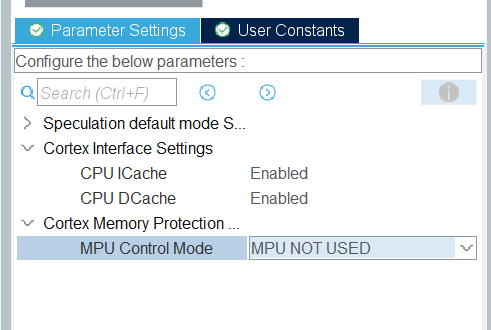

其中MPU的保护模式有4种:

Background Region Background Region Access Not Allowed + MPU Disable during hard fault , NMI and FAULTMASK handlers (PRIVDEFENA = 0 + HFNMIENA = 0)
Background Region Access Not Allowed + MPU Enable during hard fault , NMI and FAULTMASK handers (PRIVDEFENA = 0 + HFNMIENA = 1)
Background Region Privileged access only + MPU Disable during hard fault , NMI and FAULTMASK handlers (PRIVDEFENA = 1 + HFNMIENA = 0)
Background Region Privileged access only + MPU Enable during hard fault , NMI and FAULTMASK handers (PRIVDEFENA = 1 + HFNMIENA = 1)


MPU 的控制模式由MPU_CTRL（MPU 控制寄存器）的两个关键位定义，这是判断的核心：

这个模式切换就是控制这两个寄存位

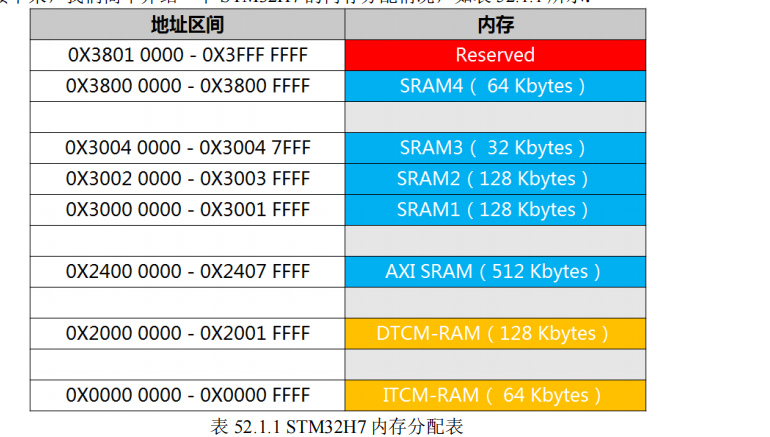

这里避雷一点  一起用，配置MPU后，Keil软件默认会配置RAM内存0x24000000，当我们使用MPU管理RAM内存0x24000000时就会发生冲突了在Keil上的程序卡死问题原因是keil中

1.如果一定要管理0x24000000的内存区域，则修改启动默认地址

2.否则修改管理的内存区

CubeMX-配置MPU后，在Keil上的程序卡死 - ST MCU

正点原子保护代码举例分析:

/**
 * @brief       设置需要保护的存储块
 * @param       无
 * @note        必须对部分存储区域进行MPU保护,否则可能导致程序运行异常
 *              比如MCU屏不显示,摄像头采集数据出错等等问题...
 */
void mpu_memory_protection(void)
{
    /* 保护MCU LCD屏所在的FMC区域,共64M字节 */
    mpu_set_protection( 0x60000000,                 /* 基地址 */
                        MPU_REGION_SIZE_64MB,       /* 长度 */
                        MPU_REGION_NUMBER0,         /* NUMER2 */
                        MPU_REGION_FULL_ACCESS,     /* 全访问 */
                        MPU_ACCESS_NOT_SHAREABLE,   /* 禁止共享 */
                        MPU_ACCESS_NOT_CACHEABLE,   /* 允许cache */
                        MPU_ACCESS_BUFFERABLE);     /* 允许缓冲 */

    /* 保护整个D1 SRAM 512KB */
    mpu_set_protection( 0x20000000,                 /* 基地址 */
                        MPU_REGION_SIZE_512KB,      /* 长度 */
                        MPU_REGION_NUMBER1,         /* NUMER1 */
                        MPU_REGION_FULL_ACCESS,     /* 全访问 */
                        MPU_ACCESS_NOT_SHAREABLE,   /* 允许共享 */
                        MPU_ACCESS_NOT_CACHEABLE,   /* 允许cache */
                        MPU_ACCESS_BUFFERABLE);     /* 允许缓冲 */

    /* 保护SDRAM区域,共32M字节 */
    mpu_set_protection( 0XC0000000,                 /* 基地址 */
                        MPU_REGION_SIZE_32MB,       /* 长度 */
                        MPU_REGION_NUMBER2,         /* NUMER2 */
                        MPU_REGION_FULL_ACCESS,     /* 全访问 */
                        MPU_ACCESS_NOT_SHAREABLE,   /* 禁止共享 */
                        MPU_ACCESS_NOT_CACHEABLE,   /* 允许cache */
                        MPU_ACCESS_BUFFERABLE);     /* 允许缓冲 */

    /* 保护NAND FLASH区域,共256M字节 */
    mpu_set_protection( 0X80000000,                 /* 基地址 */
                        MPU_REGION_SIZE_256MB,      /* 长度 */
                        MPU_REGION_NUMBER3,         /* NUMER2 */
                        MPU_REGION_FULL_ACCESS,     /* 全访问 */
                        MPU_ACCESS_NOT_SHAREABLE,   /* 禁止共享 */
                        MPU_ACCESS_NOT_CACHEABLE,   /* 允许cache */
                        MPU_ACCESS_BUFFERABLE);     /* 允许缓冲 */
}

.背景区域访问权限（PRIVDEFENA = 0）

代码注释明确目的是 “保护特定内存区域”（FMC、SRAM、SDRAM、NAND FLASH），且仅给这些区域配置了 “全访问权限”。
若要实现严格的 “保护”，需禁止访问未被配置的背景区域（避免越界访问未知内存），因此必然设置 PRIVDEFENA = 0（背景区域禁止访问）。
若设置为 1（仅特权可访问），则特权模式仍能访问背景区域，与 “保护” 的核心意图矛盾。

异常期间 MPU 使能状态（HFNMIENA = 1）

硬 fault、NMI 等是系统高优先级异常，通常由内存访问错误（如越界）触发。若此时禁用 MPU（HFNMIENA=0），异常处理程序可能不受限制地访问内存，进一步扩大错误风险。
常规安全配置会选择 HFNMIENA = 1（异常期间 MPU 仍启用），确保异常处理程序也需遵守 MPU 的内存保护规则，避免二次错误。

最终结论

这段代码对应的 MPU 控制模式是：
Background Region Access Not Allowed + MPU Enable during hard fault, NMI and FAULTMASK handlers（第二个选项）。

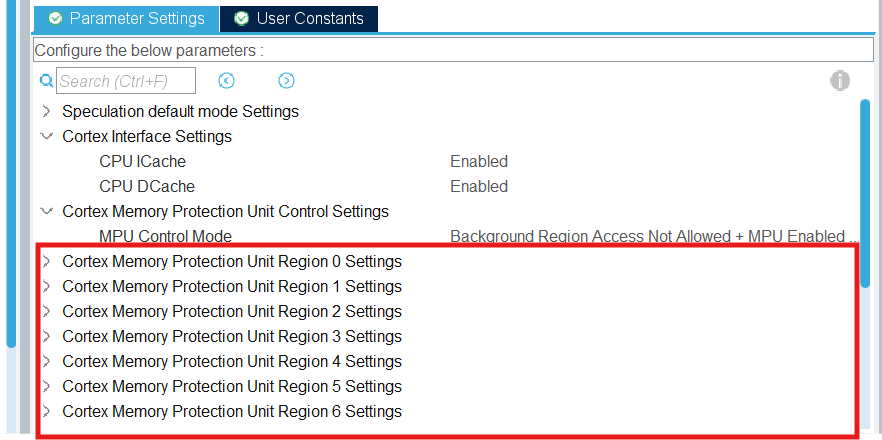

下面这些选款则是设置保护区域的，也和正点原子的代码部分一个作用，这里方便起见，使现成代码，对保护区域分区

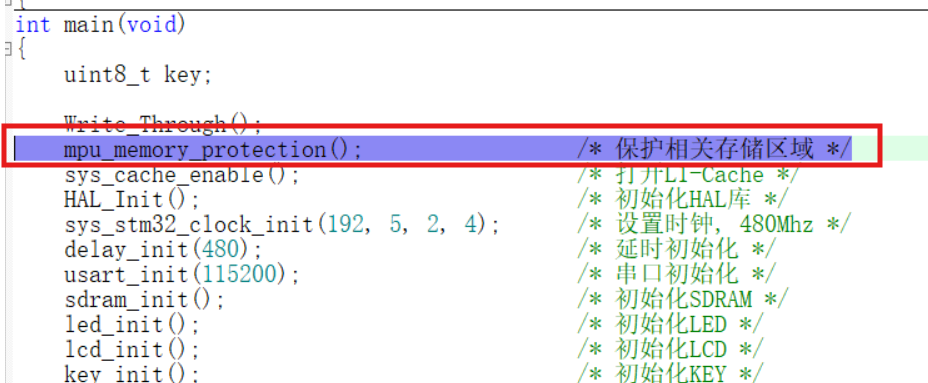

主函数初始化调用这句话便可以  实现区域保护
