1. 核控卡件综合测试平台

1）系统简介

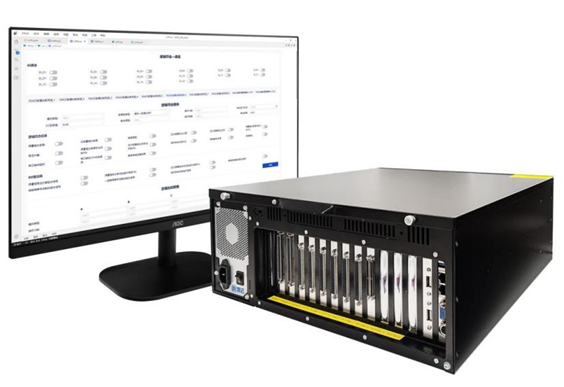

核控卡件综合测试平台具备DI、DO、AI、AO四类IO信号的采集/输出功能以及串口、网口的通信功能，主要用于对综合测试平台及样机的功能测试提供支撑。

综合测试平台集成测试设备的对外总线接口，主要包括RS422、以太网、AI、AO、DI、DO等。综合测试平台应用软件仿真被测设备运行的外部环境，通过测试设备接口与被测系统相连，利用测试设备的外部接口发送数据驱动被测设备，并接收被测设备的应答数据，自动的运行验证测试结果。实现对设备的快速研发与自动化测试。

综合测试平台应用软件包括系统级测试软件和分组测试软件，分别测试样机整机系统和样机模块。

综合测试平台应用软件系统级测试软件,包括AI功能测试模块、AO功能测试模块、DI功能测试模块、DO功能测试模块、RS422功能测试模块、以太网功能测试模块和分组测试模块。

综合测试平台应用软件分组测试软件，包括控制器模块测试分组、通信模块测试分组、AI模块测试分组、AO模块测试分组、DI模块测试分组、DO模块测试分组。

2）功能优势

1. 支持对被测设备进行信号激励
2. 支持对被测设备进行数据采集
3. 支持外接示波器、万用表，测试过程中对信号进行监测
4. 具有与被测系统单板或系统数据交互的能力
5. 支持RS422、以太网、AD、DA、DI、DO等接口
6. 支持系统校准

3）技术参数

1. AI功能测试：测试平台输出90路模拟量信号，每路模拟量信号的范围为0-20mA，软件能够控制每一路模拟量信号输出值，步进不小于0.1mA
2. AO功能测试：测试平台采集16路模拟量信号，每路模拟量信号的范围为0-20mA，软件能够将采集的模拟量信号电流值独立显示在软件界面中
3. DI功能测试：测试平台输出150路开关量信号，每路开关量信号具有闭合、断开两种状态，每路开关量信号能够独立控制，同时某一板卡的全部通道能一键设置
4. DO功能测试：测试平台采集150路开关量信号，每路开关量信号具有闭合、断开两种状态，软件能够将每一路开关量信号的状态独立显示在软件界面中
