AP-0316 作为一款集成度极高的 DSP 数字语音处理模组，凭借 AI 降噪、双麦波束成形、USB 即插即用等特性，成为解决复杂场景语音交互的理想选择。本文将系统解析其技术原理、硬件细节及应用方法，助力快速上手。

一、降噪黑科技：AI 智能过滤与定向拾音双加持

1. AI ENC 降噪：让嘈杂环境 “静音”

AP-0316 的 AI 降噪技术通过深度学习训练，可精准识别并压制 45dB-90dB 的非人声噪音，仅保留清晰语音。

• 技术原理：基于百万级噪音样本（风扇、鸣笛、金属碰撞等）训练的算法，能实时分析声音波形，对噪音生成反向抵消信号，实现 “人声通透、噪音消失” 的效果。
• 实际效果：在车间（85dB 机械噪音）中，通话清晰度提升 60%；家庭场景中，电视声、炒菜声可被过滤，智能音箱指令识别率从 70% 升至 98%；极端情况下，拍打麦克风或强风直吹也不会产生刺耳杂音。

2. 双麦阵列波束降噪：只听 “该听的声音”

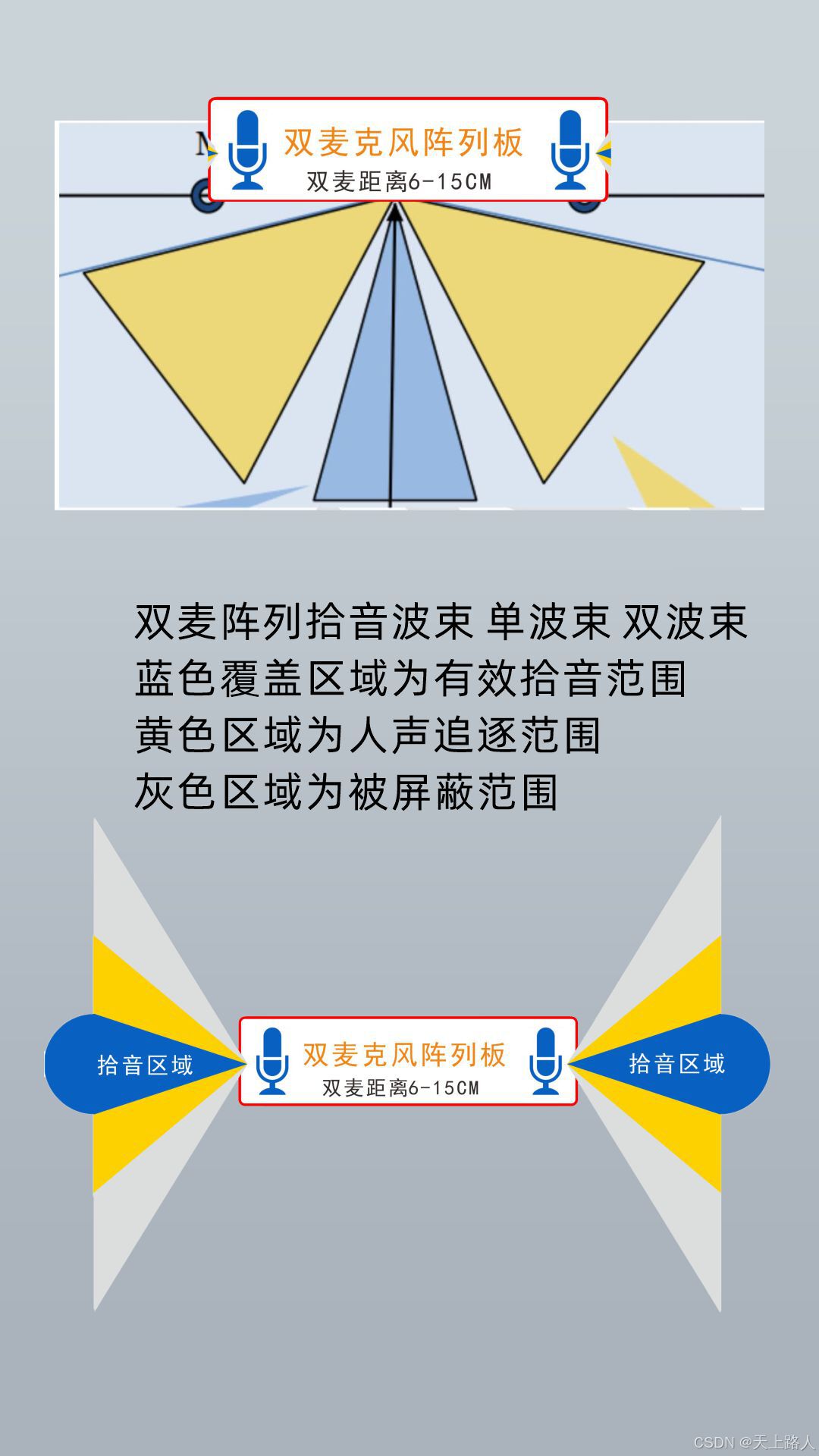

双数字麦克风模式下，AP-0316 支持波束成形技术，通过相位差定位声源，实现定向拾音。

• 两种工作模式：
  • 单波束模式：中轴角度可调（默认 90°），拾音范围 60°（如 60°-120°），适合会议设备聚焦发言人，过滤旁向键盘声、咳嗽声；
  • 双波束模式：双中轴独立拾音（如 0° 和 180°），双声道输出，适合双分区对讲（如别墅内外、车间两区），避免声音串扰。
• 优势：旁向噪音抑制能力达 40%，多人场景中语音辨识度显著提升。

二、便捷功能：USB 声卡与内置功放无缝衔接

1. USB 声卡：即插即用，免驱适配

AP-0316 的 USB 接口兼具音频传输与固件升级功能，极大降低使用门槛。

• 声卡功能：支持 WIN、安卓、Linux 系统免驱识别，5 秒内完成连接。接入后可直接接管设备音频输入输出，搭配麦克风和喇叭即可实现全双工通话，无需调试驱动 —— 老旧电脑、平板升级语音功能时，无需改动原有电路。
• 固件升级：通过 USB 连接电脑，运行专用工具即可更新固件（如新增降噪模式、优化波束角度），全程无需拆设备，轻松扩展功能。

2. 内置 3W 功放：省去外围电路

模组内置 3W 单声道数字功放，可直接驱动 4Ω3W-5W 喇叭，简化设备设计。

• 连接方式：
  • 端子插头（J2 接口）：1 脚接喇叭负极，2 脚接正极，适合快速测试；
  • 半孔焊盘（13/14 脚）：SMT 焊接固定，适合批量生产，连接更稳固。
• 实用设计：通过 21 脚（MUTE）可控制功放开关（低电平关闭），外接大功率喇叭时，可关闭内置功放避免冲突。

三、脚位详解：丰富接口适配多场景

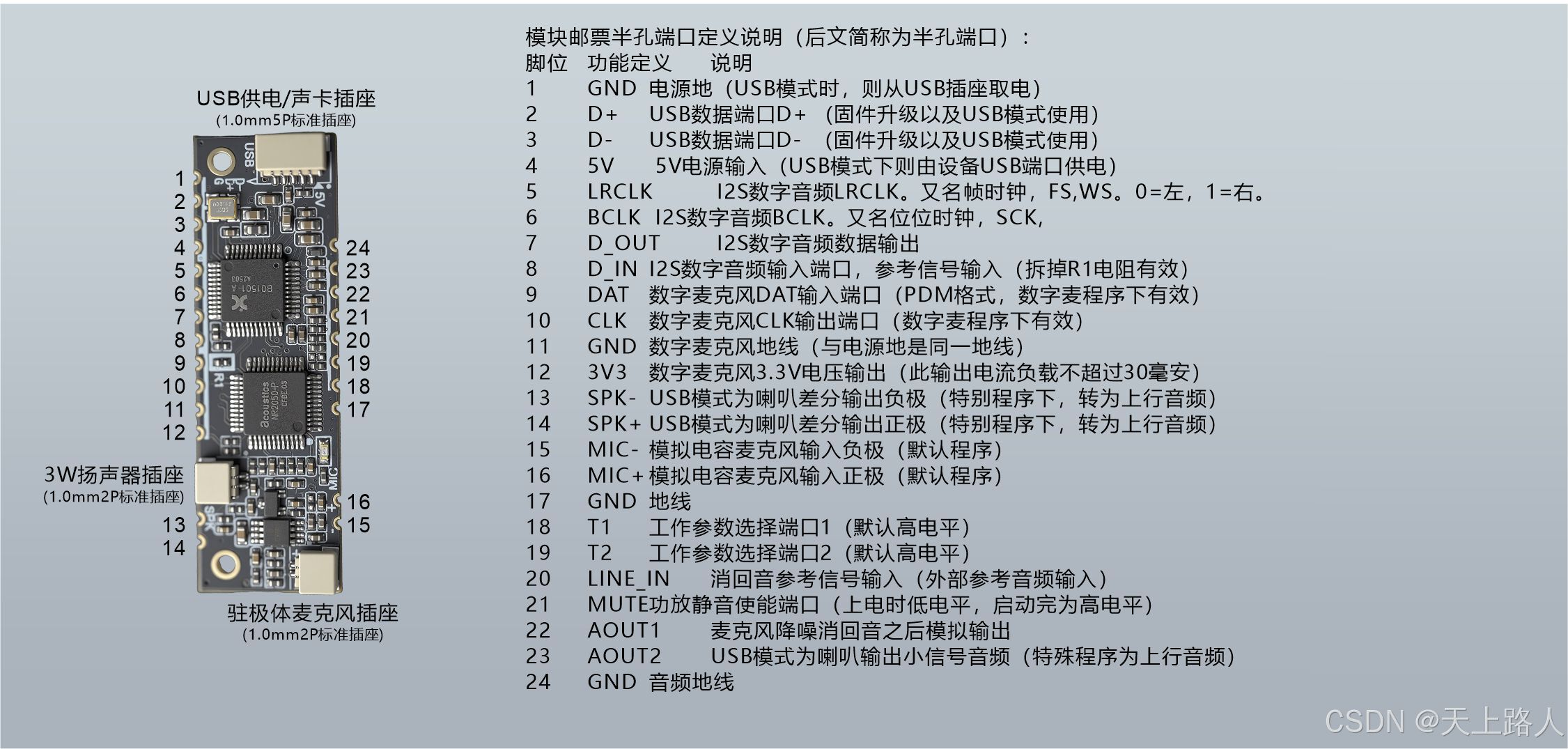

AP-0316 提供半孔焊盘（SMT）和端子插头两种接口，核心脚位功能如下（精选常用接口）：

接口类型	脚位 / 端子	功能定义	关键说明
电源接口	1 脚（GND）、4 脚（5V）	电源输入	支持 4V-5.25V 宽电压，USB 模式由设备供电
USB 接口	2 脚（D+）、3 脚（D-）	数据传输 / 升级	免驱兼容多系统，同时支持固件刷写
数字音频	5 脚（LRCLK）、6 脚（BCLK）、7 脚（D_OUT）	I2S 数字音频	48kHz 采样率，适合高保真设备（录音笔等）
麦克风接口	15/16 脚（模拟麦）、9/10 脚（数字麦）	音频输入	模拟麦支持驻极体电容麦，数字麦为 PDM 格式
喇叭接口	13/14 脚（SPK±）、J2 端子	功放输出	3W 功率，接 4Ω 喇叭，端子与焊盘二选一
控制接口	18 脚（T1）、19 脚（T2）	拾音距离调节	高低电平组合切换 4 种距离（0.1-8 米）

四、连接模式：15 种方案覆盖全场景

AP-0316 支持 15 种连接模式，以下为典型场景方案：

1. 基础快连模式（适合快速部署）

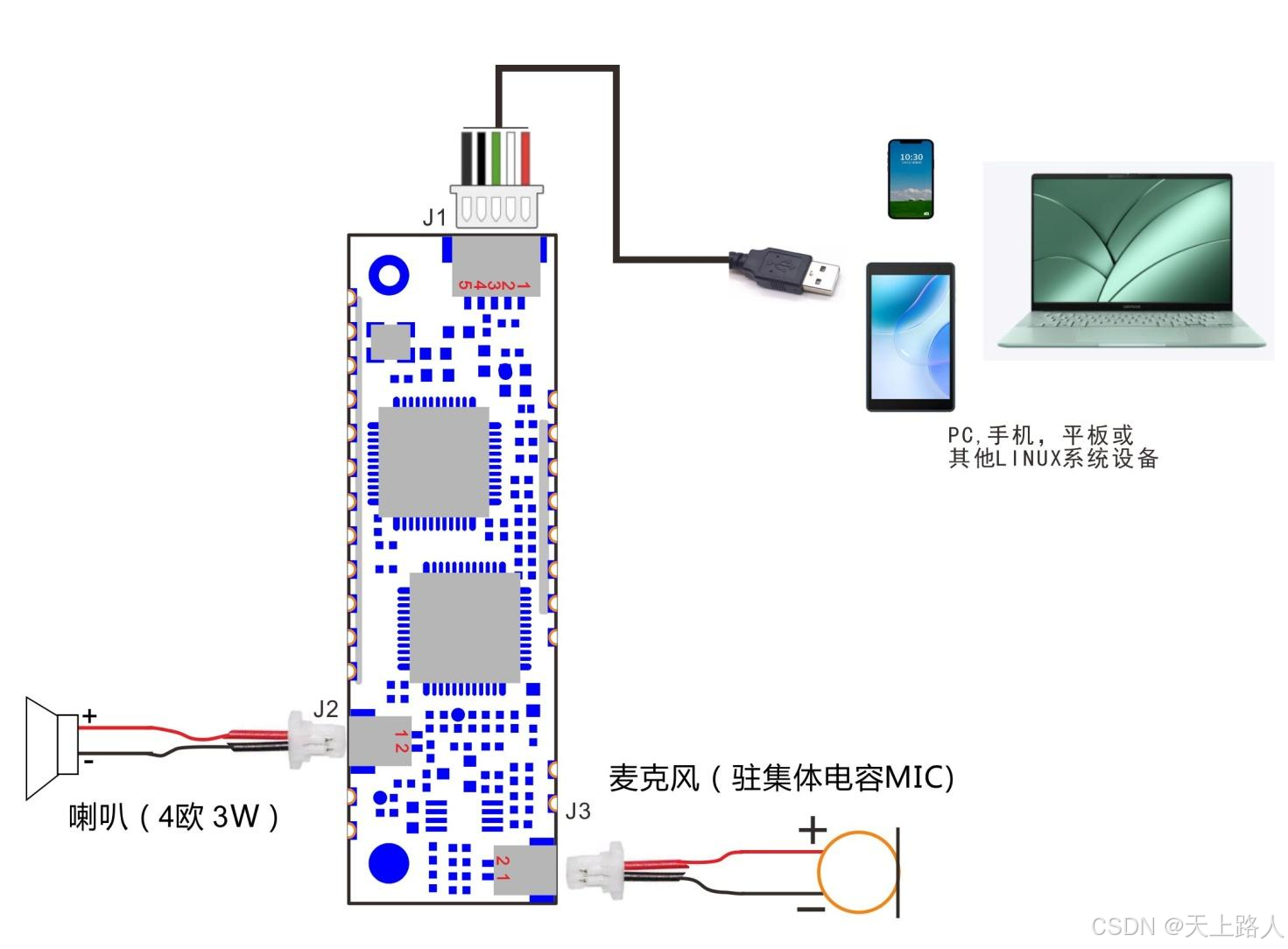

• 模式一（USB 端子连接）：J1（USB）接设备，J2（喇叭）、J3（模拟麦）对应连接，免驱即用 —— 智能门禁、可视门铃升级时，无需改动原有结构，10 分钟完成安装。

2. 高集成模式（适合新设备开发）

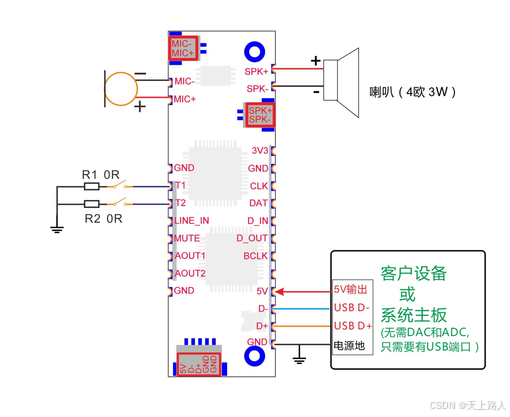

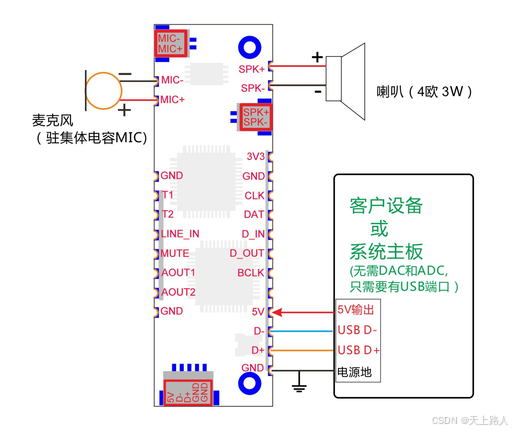

• 模式二（SMT 焊接）：将模组焊在主板上，通过 15/16 脚（模拟麦）、13/14 脚（喇叭）连接外设，替代原音频电路（含功放）—— 安卓核心板、工控设备可省去 5 个以上外围元件，降低设计成本。

3. 大功率扩展模式（适合大音量场景）

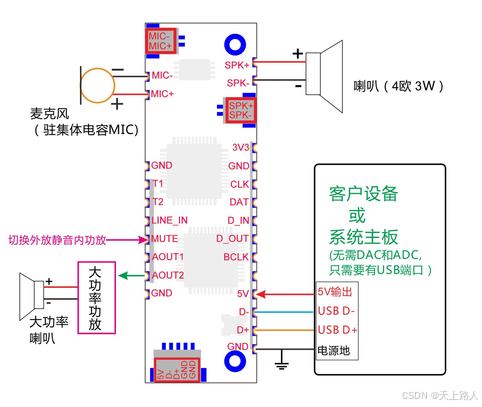

• 模式三（外接功放）：当 3W 功率不足时，通过 23 脚（AOUT2）输出小信号至外部功放，驱动大喇叭（如商场广播）。此时将 21 脚（MUTE）接低电平，关闭内置功放避免干扰。

4. 双麦波束模式（适合定向拾音）

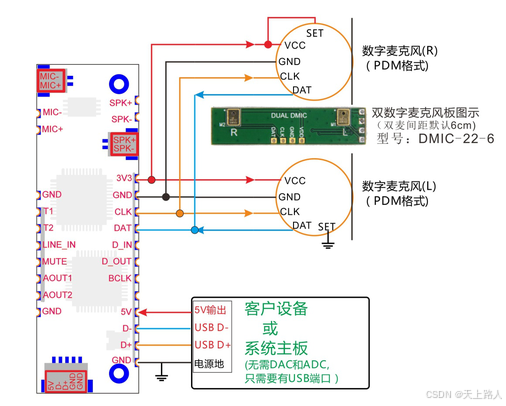

• 模式十二（双麦 USB 连接）：接入双数字麦（PDM 格式），通过 USB 传输音频，开启单波束 / 双波束模式 —— 远程会议设备可聚焦发言人，双分区翻译机可隔离左右声道。

五、参数与固件切换：灵活适配场景

1. 拾音距离调节（T1/T2 端口）

通过 T1、T2 脚电平组合（默认高电平）切换 4 种模式：

• T1 = 高、T2 = 高：中距离（0.5-2 米，家庭对讲）；
• T1 = 高、T2 = 低：近距离（0.1-0.2 米，录音笔）；
• T1 = 低、T2 = 高：远距离（0.5-5 米，智能门禁）；
• T1 = 低、T2 = 低：超远距离（0.5-8 米，矿山呼叫）。

2. 固件切换注意事项

• 固件类型：单麦 / 双麦、波束开关等功能需对应专用固件，可联系厂商定制；
• 切换方法：USB 连接电脑，运行升级工具选择固件文件，5 分钟完成刷写；
• 兼容性：双麦波束模式需搭配 6cm 间距双数字麦麦克风（型号 DMIC-22-6），确保相位差精准。

总结

AP-0316 以 “AI 降噪 + 双麦波束” 解决语音交互核心痛点，通过 “USB 即插即用 + 内置功放” 简化开发，再凭借丰富接口和模式覆盖从家庭到工业的全场景。无论是设备升级还是新品开发，都能以最低成本实现专业级语音效果，是语音交互设备的理想之选。
