一、 项目背景与引言

(一) 研究背景及意义

数据中心机房是现代企业信息化的核心命脉，其内部环境的安全性、稳定性和可靠性直接关系到整个业务系统的连续运行。传统机房监控多依赖人工定期巡检，效率低下且无法实现7x24小时无间断监控，对于火灾、水浸、非法入侵等突发事件的响应存在严重延迟。因此，构建一个集环境监测、安防监控、故障预警、远程管理于一体的智能机房监控系统至关重要。本项目基于STM32单片机，集成多类专业传感器，旨在实现对机房环境的全方位、实时、自动化监控，并能通过物联网技术进行远程告警和管理，极大提升机房运维的效率和安全性，保障核心业务的稳定运行。

(二) 国内外研究现状

目前，大型数据中心普遍采用商用动环监控系统，但这类系统通常成本高昂、部署复杂。对于中小型机房、通信基站、网络间等场景，急需一种成本可控、功能定制化、部署灵活的解决方案。本项目采用的 “STM32 + 传感器阵列 + ESP8266 + 云平台” 架构，正好填补了这一市场空白。通过选用毫米波雷达等新型传感器，提供了比传统红外方案更可靠、更精准的监测能力，代表了工业物联网在基础设施监控领域的典型应用。

(三) 论文研究内容

本研究设计并实现了一个以STM32F103C8T6为核心的分布式机房监控节点系统。系统通过LD2410B等毫米波雷达模块检测人员入侵；通过火焰传感器和MQ-2烟雾传感器构建火灾预警体系；通过水浸传感器检测漏水；通过DHT11监测温湿度；通过电阻分压电路检测直流电压；通过OLED显示屏进行本地状态显示；最终通过ESP8266 WiFi模块将所有数据与报警信息上传至云平台（如OneNet/ThingsBoard），并可通过手机APP进行远程监控。

二、 系统总体设计

(一) 系统架构

本系统采用模块化、分布式设计，可根据机房实际大小部署多个监测节点。

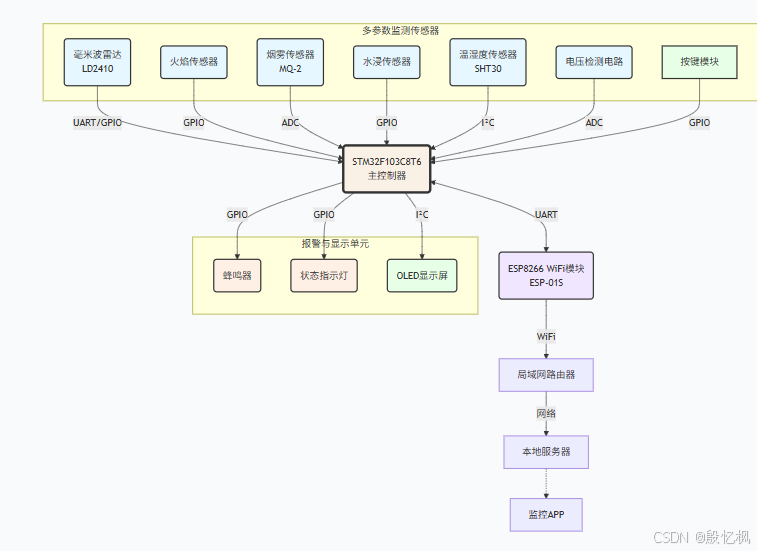

文字描述框架图：

  1. 感知层：

    • 安防感知：毫米波雷达模块（LD2410B）

    • 火灾感知：火焰传感器（红外）、MQ-2烟雾传感器

    • 水浸感知：水浸传感器/漏水检测线

    • 环境感知：DHT11（温湿度）

    • 电力感知：直流电压检测电路（分压法）

  2. 控制层：

    • 主控制器：STM32F103C8T6

    • 决策核心：综合所有传感器数据进行逻辑判断与多级报警决策

  3. 执行与交互层：

    • 声光报警：有源蜂鸣器、高亮LED指示灯

    • 本地显示：OLED显示屏（SSD1306）

    • 本地设置：按键

  4. 网络层：

    • 通信模块：ESP8266-01S WiFi模块

  5. 云平台与应用层：

    • 云平台：OneNet/阿里云IoT平台/私有化部署的ThingsBoard

    • 应用端：PC Web后台、运维人员手机APP

(二) 功能模块划分

  1. 安防监控模块：处理毫米波雷达数据，判断人员入侵并触发报警。

  2. 消防监控模块：处理火焰与烟雾信号，实现火灾早期预警。

  3. 水浸监测模块：监测漏水事件，防止设备因漏水短路。

  4. 环境监测模块：监测温湿度，确保设备运行在最佳环境。

  5. 电力监测模块：监测供电电压，预防因电压异常导致的设备损坏。

  6. 通信模块：负责与云平台的数据交换和指令下行。

  7. 报警管理模块：管理本地声光报警和远程多级告警推送（APP、短信）。

三、 硬件设计与实现

(一) 主控模块选型及介绍

  • 型号：STM32F103C8T6最小系统板

  • 理由：需要1个ADC（采集多个模拟传感器）、多个UART（毫米波雷达、ESP8266）、I2C、GPIO等外设，该型号资源完全满足且成本极低。

(二) 传感器模块选型及电路设计

  1. LD2410B毫米波雷达模块：

    • 优势：相比红外热释电传感器，能检测静止人体，不受温度、烟雾影响，可靠性极高。

    • 接口：UART串口。TXD接RX2(PA3)，RXD接TX2(PA2)。可通过AT指令配置感应距离、延时等。

  2. 火焰传感器：

    • 选型：红外火焰传感器。对火焰特有的红外波长敏感。

    • 输出：使用数字输出（DO）接STM32 GPIO（PA0），简单可靠。

  3. MQ-2烟雾传感器：

    • 输出：使用模拟输出（AO）接STM32的ADC引脚（PA1），用于精确测量浓度变化。

  4. 水浸传感器：

    • 选型：漏水检测线或点式水浸传感器。

    • 输出：数字输出（DO）接STM32 GPIO（PA4）。遇水时输出电平变化。

  5. DHT11温湿度传感器：

    • 接口：单总线。数据线接GPIO（PA5）。

  6. 直流电压检测电路：

    • 原理：采用电阻分压法。使用两个高精度电阻（如100K和20K）对被测电压（如12V）进行分压，分压后的电压（如2V）接入STM32的ADC引脚（PA6）。V_detected = (R2 / (R1 + R2)) * V_in * (ADC_Value / 4095) * 3.3

(三) 执行器与交互模块

  1. 声光报警器：

    • 蜂鸣器：有源蜂鸣器，接GPIO（PA7）。

    • LED：高亮红色LED，接GPIO（PB0）。

  2. OLED显示屏：I2C接口，SCL(PB6)，SDA(PB7)。

  3. 按键：3-4个独立按键，用于设置阈值、切换显示、消音等。接GPIO（如PB8, PB9, PB10），配置为上拉输入。

(四) 通信模块

  • ESP8266 WiFi模块：TXD接RX1(PA10)，RXD接TX1(PA9)。

四、 软件设计与实现

(一) 开发环境与协议

  • IDE：Keil uVision 5

  • 配置工具：STM32CubeMX

  • 库：HAL库

  • 通信协议：MQTT（与云平台通信）、AT指令（配置毫米波雷达和ESP8266）

(二) 系统初始化

  1. 初始化系统时钟、GPIO、ADC、I2C、UART（UART1 for ESP8266, UART2 for Radar）。

  2. 初始化外设：OLED。

  3. 通过UART发送AT指令配置LD2410B雷达模块（如设置工作模式、感应范围）。

  4. 配置ESP8266连接WiFi并接入MQTT服务器。

  5. 从EEPROM/Flash中读取用户设置的各项阈值。

(三) 软件主逻辑流程图

(四) 关键代码片段

主循环核心逻辑

// 定义全局变量和阈值
int has_intruder = 0;
int has_fire = 0;
int smoke_value, smoke_threshold;
int has_water = 0;
float temperature, humidity;
float voltage, voltage_threshold_low, voltage_threshold_high;

int main() {
  // 系统初始化
  System_Init();
  OLED_ShowWelcome();

  while (1) {
    // 1. 采集数据
    has_intruder = LD2410B_CheckHuman(); // 通过串口解析雷达数据
    has_fire = (HAL_GPIO_ReadPin(FLAME_GPIO_Port, FLAME_Pin) == GPIO_PIN_RESET);
    smoke_value = ADC_GetValue(ADC_CHANNEL_SMOKE);
    has_water = (HAL_GPIO_ReadPin(WATER_GPIO_Port, WATER_Pin) == GPIO_PIN_SET); // 根据传感器逻辑调整
    DHT11_Read(&temperature, &humidity);
    voltage = Read_DC_Voltage(ADC_CHANNEL_VOLTAGE); // 根据分压公式计算实际电压

    // 2. 多级报警判断与执行
    int alert_flag = 0;
    char alert_msg[50];

    if (has_intruder) {
      alert_flag = 1;
      sprintf(alert_msg, "非法入侵警报！");
      BUZZER_On();
      LED_On();
    } else if (has_fire) {
      alert_flag = 2; // 最高级别
      sprintf(alert_msg, "火灾警报！");
      BUZZER_On();
      LED_On();
    } else if (smoke_value > smoke_threshold) {
      alert_flag = 3;
      sprintf(alert_msg, "烟雾浓度超标！");
      BUZZER_On();
      LED_On();
    } else if (has_water) {
      alert_flag = 4;
      sprintf(alert_msg, "检测到漏水！");
      BUZZER_On();
      LED_On();
    } else if (temperature > TEMP_THRESHOLD || humidity > HUMI_THRESHOLD) {
      alert_flag = 5;
      sprintf(alert_msg, "温湿度异常 T:%.1f H:%d", temperature, humidity);
      BUZZER_On();
    } else if (voltage < voltage_threshold_low || voltage > voltage_threshold_high) {
      alert_flag = 6;
      sprintf(alert_msg, "电压异常: %.2fV", voltage);
      BUZZER_On();
    } else {
      BUZZER_Off();
      LED_Off();
    }

    // 3. 处理按键（如消音、查看详情）
    Key_Scan();

    // 4. 显示与通信
    OLED_ShowStatus(temperature, humidity, smoke_value, voltage, alert_flag, alert_msg);
    if (alert_flag > 0) {
      Send_Alert_To_Cloud(alert_flag, alert_msg); // 上报报警信息
    }
    Report_Data_To_Cloud(); // 定时上报所有数据
    HAL_Delay(2000); // 每2秒循环一次
  }
}

// 读取直流电压函数
float Read_DC_Voltage(uint32_t adc_channel) {
  uint32_t adc_value = ADC_GetValue(adc_channel);
  float adc_voltage = (adc_value / 4095.0) * 3.3; // STM32 ADC为12位，参考电压3.3V
  float real_voltage = adc_voltage * ((R1 + R2) / R2); // 根据分压公式反算
  return real_voltage;
}

五、 系统测试与优化

(一) 测试方案

  1. 功能测试：

    • 安防：人员进入监控区域，测试雷达检测和报警触发。

    • 消防：用打火机明火测试火焰传感器，用烟雾测试烟雾传感器。

    • 水浸：将水浸传感器探头接触水，测试报警。

    • 电压：使用可调电源模拟电压异常，测试检测准确性。

    • 温湿度：用热风枪和湿毛巾改变局部环境测试。

    • 云平台：测试所有报警和数据上传功能，以及APP接收告警信息。

  2. 稳定性测试：搭建模拟机房环境，进行72小时不间断运行测试，观察有无误报、死机等情况。

  3. 压力测试：模拟所有传感器同时报警，测试系统响应和处理能力。

(二) 优化方向

  1. 多节点组网：大型机房需部署多个节点。可采用RS485总线或LoRa无线方式将所有节点组网，由一个主节点统一上传数据，节省成本和简化布线。

  2. 报警逻辑优化：

    • 延时确认：对于烟雾、入侵等报警，加入延时判断（如持续3秒超标才报警），防止瞬间干扰导致误报。

    • 报警分级：区分“预警”、“一般报警”、“严重报警”，并对应不同的通知方式（APP推送、短信、电话）。

  3. 历史数据记录：增加SD卡模块，本地存储历史数据和报警事件，便于后期故障追溯与分析。

  4. 继电器输出：增加继电器模块，可联动控制声光报警器、通风系统、空调等外部设备。

六、 结论与展望

(一) 项目总结

本项目成功设计并实现了一个功能全面、专业可靠的智能机房监控系统。系统精准地完成了对非法入侵、火灾、水浸、温湿度、电压等关键参数的监测，并通过本地声光报警和云平台远程推送实现了多层次、立体的预警体系。该系统成本低、部署灵活、可靠性高，非常适合中小型机房、基站、配线间的智能化升级改造。

(二) 未来展望

  1. AI图像识别：增加摄像头，与毫米波雷达联动。在雷达触发后，自动拍照并上传图片，供运维人员确认是误报还是真实入侵。

  2. 智能联动：与机房基础设施深度联动。例如，温度过高自动调节空调温度，烟雾报警自动切断非必要电源。

  3. 预测性维护：基于云平台大数据分析，对历史温湿度、电压数据进行分析，预测设备潜在故障风险，实现从“事后维修”到“预测性维护”的转变。

  4. 3D可视化：在云平台构建机房的3D模型，将传感器数据实时映射到模型中的实际位置，实现可视化管理。

 （三）关键设计注意事项

  1. 传感器布置策略：

    • 毫米波雷达覆盖机房入口和重要区域

    • 水浸传感器布置在空调下方和地板缝隙

    • 温湿度传感器避开设备出风口

    • 烟雾传感器安装在机房顶部

  2. 抗干扰设计：

    • 数字滤波算法，减少误报

    • 电磁屏蔽处理，防止设备干扰

    • 延时确认机制，避免瞬时干扰

  3. 电源可靠性：

    • 冗余电源设计

    • 电池备份，断电继续工作

    • 电源状态实时监控

  4. 通信可靠性：

    • 网络断线自动重连

    • 数据本地缓存

    • 多服务器备份连接

  5. 机房环境适应性：

    • 宽温工作范围

    • 防尘防静电设计

    • EMC抗干扰设计

  6. 维护管理：

    • 模块化设计，便于维护

    • 远程诊断和配置

    • 定期自检功能
