在日常教学与考试场景中，人工批改答题卡不仅耗时耗力，还容易因主观疲劳导致误判。本篇将基于 OpenCV 实现全自动答题卡识别与改分，通过图像处理技术精准提取答案区域、比对标准答案，并自动计算得分，大幅提升批改效率与准确性。

核心思路

答题卡识别改分的核心是 “从图像中精准定位有效信息并与标准对比”，整体流程分为 9 个关键步骤：

1. 图片预处理（去噪、增强）
2. 边缘检测（突出答题卡轮廓）
3. 轮廓提取与筛选（定位答题卡主体）
4. 轮廓近似（确定答题卡四角，为透视变换做准备）
5. 透视变换（将倾斜答题卡矫正为正视图）
6. 阈值处理（将图像转为 “非黑即白”，突出填涂区域）
7. 选项圆圈轮廓提取（定位每道题的 5 个选项）
8. 答案比对（识别填涂选项，与标准答案匹配）
9. 分数计算（统计正确率，生成最终得分）

分步实现与代码解析

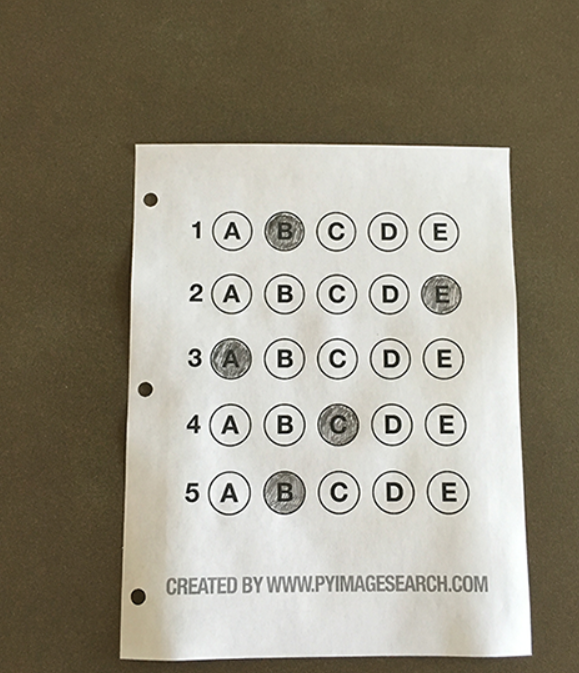

项目答题卡如下：

1. 环境准备与工具函数定义

首先导入所需库，并定义图像显示函数（方便中间结果查看）：

import cv2
import numpy as np

# 图像显示函数：接收窗口名和图像，按任意键关闭窗口
def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(0)  # 等待按键输入（0表示无限等待）
    cv2.destroyWindow(name)  # 关闭当前窗口

2. 图片预处理

原始图像可能存在噪声、色彩干扰，预处理的目标是 “简化图像信息，突出关键边缘”，步骤包括：

• 灰度化：将彩色图像转为单通道灰度图，减少计算量
• 高斯滤波：通过平滑处理去除高频噪声（如纸张纹理、拍摄噪点）
• 边缘检测：用 Canny 算法提取图像边缘，为后续轮廓定位做准备

"""-----1. 图片预处理-----"""
# 读取答题卡图像（替换为你的图像路径）
image = cv2.imread(r'./images/answer_sheet_01.jpg')
contours_img = image.copy()  # 备份原始图像，用于后续绘制轮廓

# 1.1 灰度化
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)  # BGR转灰度（OpenCV默认读取格式为BGR）
# 1.2 高斯滤波（5x5卷积核，标准差0，平衡去噪与边缘保留）
blurred = cv2.GaussianBlur(gray, (5, 5), 0)
cv_show('Gaussian Blur (去噪后)', blurred)  # 查看去噪效果
# 1.3 Canny边缘检测（阈值1=75，阈值2=200，仅保留对比度高的边缘）
edged = cv2.Canny(blurred, 75, 200)

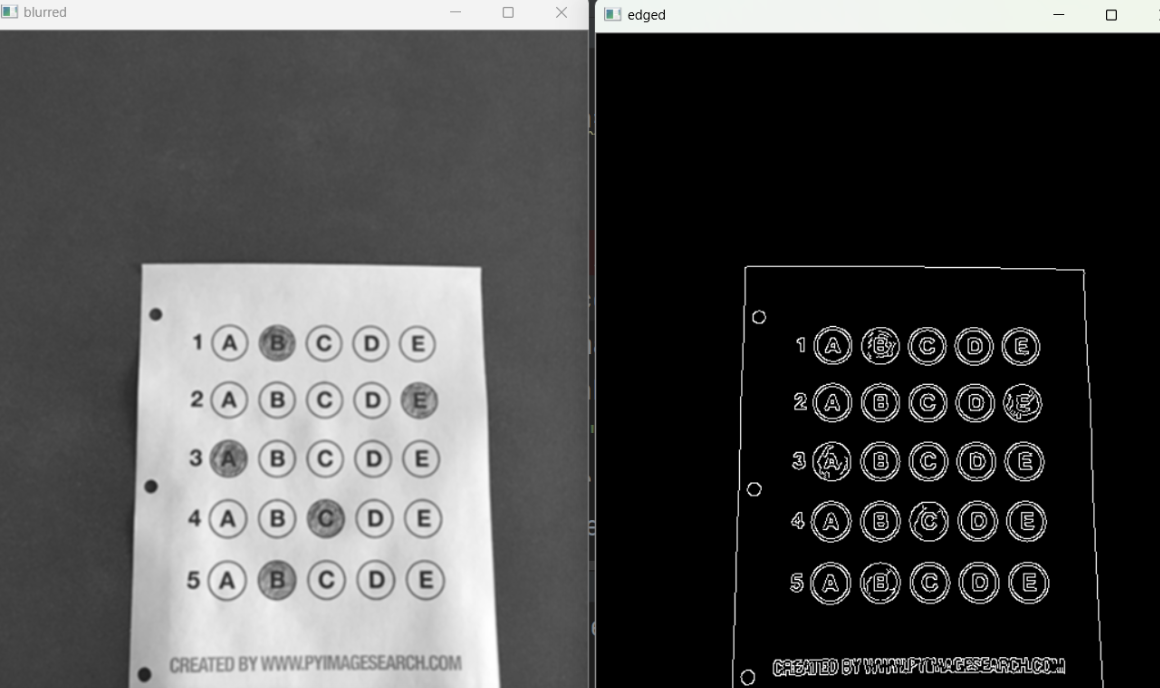

cv_show('Canny Edges (边缘检测结果)', edged)  # 查看边缘检测效果

3. 轮廓提取与筛选

边缘检测后，需要从边缘图中提取闭合轮廓，并筛选出 “答题卡主体轮廓”（通常为矩形，即 4 个顶点）：

"""-----2. 轮廓提取与筛选-----"""
# 2.1 提取轮廓（RETR_EXTERNAL：仅保留最外层轮廓；CHAIN_APPROX_SIMPLE：简化轮廓点）
# OpenCV 3.x返回值为 (_, cnts, _)，OpenCV 4.x返回值为 (cnts, _)，此处兼容3.x
cnts = cv2.findContours(edged.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[1]
# 2.2 绘制所有轮廓（红色，线宽3），查看轮廓提取效果
cv2.drawContours(contours_img, cnts, -1, (0, 0, 255), 3)
cv_show('All Contours (所有轮廓)', contours_img)

# 2.3 筛选答题卡轮廓（按面积降序排序，优先保留大面积轮廓）
cnts = sorted(cnts, key=cv2.contourArea, reverse=True)
doc_cnt = None  # 存储答题卡的最终轮廓

for c in cnts:
    # 计算轮廓周长（True表示轮廓闭合）
    peri = cv2.arcLength(c, True)
    # 轮廓近似（0.02*peri：近似精度，值越小越接近原始轮廓）
    approx = cv2.approxPolyDP(c, 0.02 * peri, True)

    # 答题卡为矩形，近似后轮廓应包含4个顶点
    if len(approx) == 4:
        doc_cnt = approx
        break

# 绘制筛选出的答题卡轮廓（绿色，线宽2）
cv2.drawContours(image, [doc_cnt], -1, (0, 255, 0), 2)
cv_show('Answer Sheet Contour (答题卡轮廓)', image)

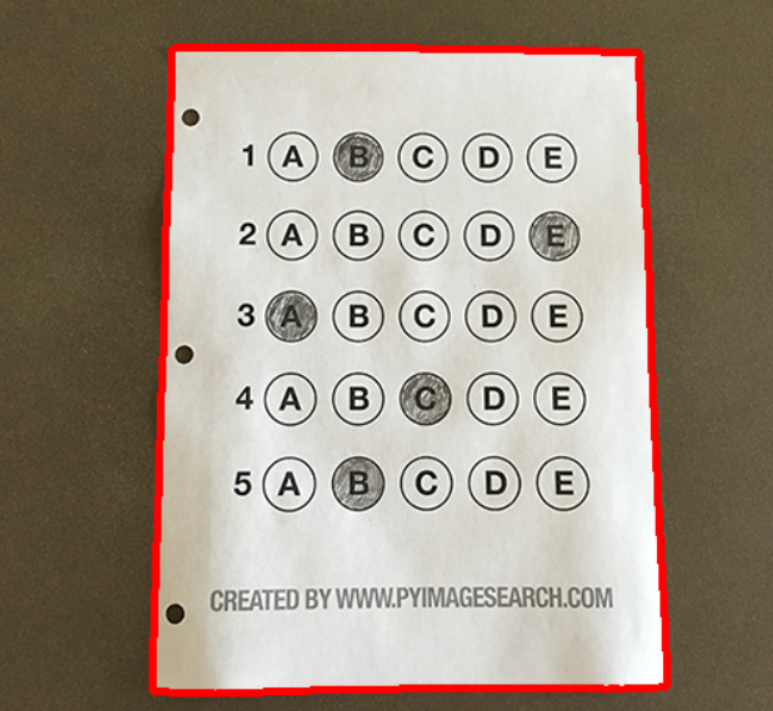

轮廓入戏：

3. 轮廓提取与筛选

边缘检测后，需要从边缘图中提取闭合轮廓，并筛选出 “答题卡主体轮廓”（通常为矩形，即 4 个顶点）：

"""-----2. 轮廓提取与筛选-----"""
# 2.1 提取轮廓（RETR_EXTERNAL：仅保留最外层轮廓；CHAIN_APPROX_SIMPLE：简化轮廓点）
# OpenCV 3.x返回值为 (_, cnts, _)，OpenCV 4.x返回值为 (cnts, _)，此处兼容3.x
cnts = cv2.findContours(edged.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[1]
# 2.2 绘制所有轮廓（红色，线宽3），查看轮廓提取效果
cv2.drawContours(contours_img, cnts, -1, (0, 0, 255), 3)
cv_show('All Contours (所有轮廓)', contours_img)

# 2.3 筛选答题卡轮廓（按面积降序排序，优先保留大面积轮廓）
cnts = sorted(cnts, key=cv2.contourArea, reverse=True)
doc_cnt = None  # 存储答题卡的最终轮廓

for c in cnts:
    # 计算轮廓周长（True表示轮廓闭合）
    peri = cv2.arcLength(c, True)
    # 轮廓近似（0.02*peri：近似精度，值越小越接近原始轮廓）
    approx = cv2.approxPolyDP(c, 0.02 * peri, True)

    # 答题卡为矩形，近似后轮廓应包含4个顶点
    if len(approx) == 4:
        doc_cnt = approx
        break

# 绘制筛选出的答题卡轮廓（绿色，线宽2）
cv2.drawContours(image, [doc_cnt], -1, (0, 255, 0), 2)
cv_show('Answer Sheet Contour (答题卡轮廓)', image)

4. 透视变换（矫正倾斜答题卡）

实际拍摄的答题卡可能存在倾斜，透视变换可将 “倾斜的矩形” 转为 “正对着镜头的矩形”，方便后续选项定位：

• 第一步：定义order_points函数，将 4 个顶点按 “左上→右上→右下→左下” 排序
• 第二步：定义four_point_transform函数，计算透视变换矩阵并应用变换

"""-----3. 透视变换（矫正答题卡）-----"""
def order_points(pts):
    """将4个顶点按“左上(tl)→右上(tr)→右下(br)→左下(bl)”排序"""
    rect = np.zeros((4, 2), dtype="float32")  # 初始化排序后的坐标

    # 1. 左上点：x+y最小；右下点：x+y最大
    s = pts.sum(axis=1)  # 每个点的x+y求和
    rect[0] = pts[np.argmin(s)]  # 左上(tl)
    rect[2] = pts[np.argmax(s)]  # 右下(br)

    # 2. 右上点：x-y最小；左下点：x-y最大
    diff = np.diff(pts, axis=1)  # 每个点的x-y差值（axis=1：按行计算后一列减前一列）
    rect[1] = pts[np.argmin(diff)]  # 右上(tr)
    rect[3] = pts[np.argmax(diff)]  # 左下(bl)

    return rect

def four_point_transform(image, pts):
    """透视变换：将倾斜的答题卡转为正视图"""
    # 步骤1：获取排序后的4个顶点
    rect = order_points(pts)
    tl, tr, br, bl = rect  # 解包顶点坐标

    # 步骤2：计算目标图像的宽度和高度（取最大值确保覆盖完整答题卡）
    # 宽度：右下→左下 的水平距离 / 右上→左上 的水平距离
    width_a = np.sqrt(((br[0] - bl[0]) ** 2) + ((br[1] - bl[1]) ** 2))
    width_b = np.sqrt(((tr[0] - tl[0]) ** 2) + ((tr[1] - tl[1]) ** 2))
    max_width = max(int(width_a), int(width_b))  # 目标宽度

    # 高度：右上→右下 的垂直距离 / 左上→左下 的垂直距离
    height_a = np.sqrt(((tr[0] - br[0]) ** 2) + ((tr[1] - br[1]) ** 2))
    height_b = np.sqrt(((tl[0] - bl[0]) ** 2) + ((tl[1] - bl[1]) ** 2))
    max_height = max(int(height_a), int(height_b))  # 目标高度

    # 步骤3：定义目标图像的4个顶点（正视图的四个角）
    dst = np.array([
        [0, 0],                  # 左上
        [max_width - 1, 0],      # 右上（-1是因为像素索引从0开始）
        [max_width - 1, max_height - 1],  # 右下
        [0, max_height - 1]      # 左下
    ], dtype="float32")

    # 步骤4：计算透视变换矩阵M，应用变换得到正视图
    M = cv2.getPerspectiveTransform(rect, dst)  # 生成3x3变换矩阵
    warped = cv2.warpPerspective(image, M, (max_width, max_height))  # 执行变换

    return warped

# 执行透视变换（doc_cnt是答题卡的4个顶点，需转为float32格式）
warped = four_point_transform(image, doc_cnt.reshape(4, 2))

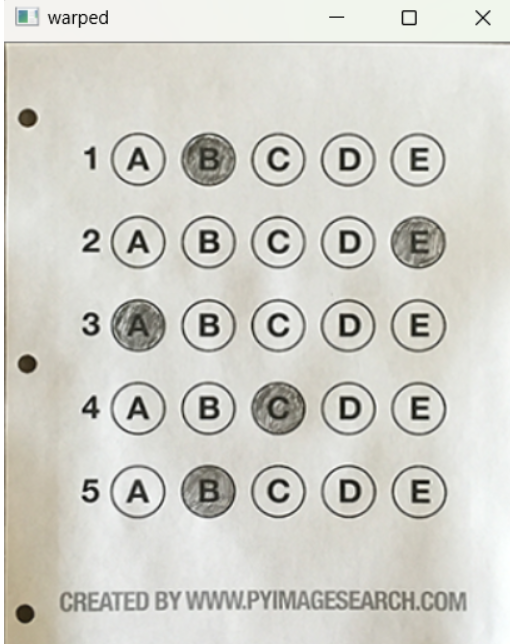

cv_show('Warped Sheet (矫正后答题卡)', warped)

5. 阈值处理（突出填涂区域）

矫正后的答题卡仍为灰度图，通过 “阈值二值化” 将图像转为 “非黑即白”，让填涂的选项（深色）与空白选项（白色）对比更强烈：

"""-----4. 阈值处理（突出填涂区域）-----"""
# 5.1 将矫正后的彩色图转为灰度图
warped_gray = cv2.cvtColor(warped, cv2.COLOR_BGR2GRAY)
# 5.2 二值化（THRESH_BINARY_INV：黑白反转；THRESH_OTSU：自动计算最佳阈值）
# 效果：填涂区域为白色（255），空白区域为黑色（0）
thresh = cv2.threshold(warped_gray, 0, 255, cv2.THRESH_BINARY_INV | cv2.THRESH_OTSU)[1]

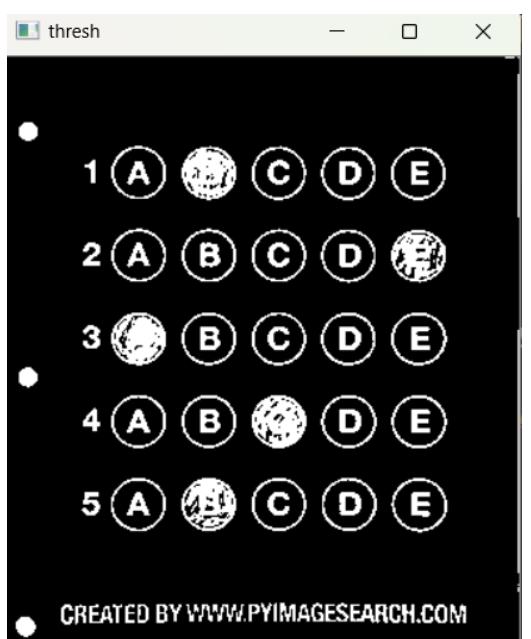

cv_show('Thresholded (二值化结果)', thresh)

# 备份二值化图像，用于后续绘制选项轮廓
thresh_copy = thresh.copy()

6. 提取选项圆圈轮廓

答题卡每道题包含 5 个圆形选项，需从二值化图中提取这些圆圈轮廓，并筛选出 “符合选项大小” 的轮廓：

"""-----5. 提取选项圆圈轮廓-----"""
# 6.1 提取二值化图中的所有轮廓（仅保留最外层轮廓）
option_cnts = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[1]
# 6.2 绘制所有轮廓（绿色，线宽1），查看选项定位效果
warped_with_options = cv2.drawContours(warped.copy(), option_cnts, -1, (0, 255, 0), 1)

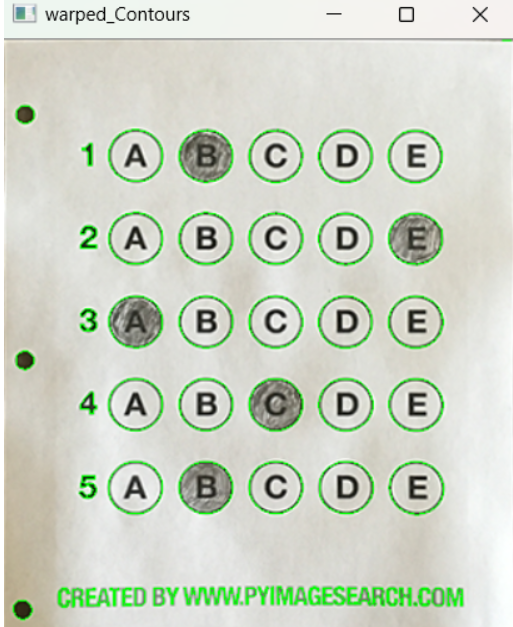

cv_show('All Option Contours (所有选项轮廓)', warped_with_options)

# 6.3 筛选“有效选项轮廓”（排除过小/过扁的干扰轮廓）
valid_option_cnts = []
for c in option_cnts:
    # 获取轮廓的边界矩形（x：左上角x坐标，y：左上角y坐标，w：宽度，h：高度）
    x, y, w, h = cv2.boundingRect(c)
    # 计算宽高比（圆形的宽高比接近1）
    aspect_ratio = w / float(h)

    # 筛选条件：宽度≥20px、高度≥20px、宽高比0.9~1.1（接近圆形）
    if w >= 20 and h >= 20 and aspect_ratio >= 0.9 and aspect_ratio <= 1.1:
        valid_option_cnts.append(c)

# 绘制筛选后的有效选项轮廓（红色，线宽1）
warped_valid_options = cv2.drawContours(warped.copy(), valid_option_cnts, -1, (0, 0, 255), 1)
cv_show('Valid Option Contours (有效选项轮廓)', warped_valid_options)



7. 选项轮廓排序（按题目顺序排列）

提取的选项轮廓可能杂乱无章，需按 “从上到下、从左到右” 排序，确保与题目顺序对应：

"""-----6. 选项轮廓排序（按题目顺序）-----"""
def sort_contours(cnts, method='left-to-right'):
    """按指定方向排序轮廓：left-to-right（左右）、top-to-bottom（上下）"""
    reverse = False  # 是否反向排序
    axis = 0         # 排序依据的轴（0：x轴，1：y轴）

    # 1. 确定排序方向和轴
    if method in ['right-to-left', 'bottom-to-top']:
        reverse = True  # 反向排序（从右到左/从下到上）
    if method in ['top-to-bottom', 'bottom-to-top']:
        axis = 1  # 按y轴排序（上下方向）

    # 2. 为每个轮廓创建“边界矩形”，按矩形的x/y轴坐标排序
    bounding_boxes = [cv2.boundingRect(c) for c in cnts]  # 每个轮廓的边界矩形
    # 按“边界矩形的指定轴”排序（zip：将轮廓与矩形绑定；sorted：按轴排序）
    cnts, bounding_boxes = zip(*sorted(
        zip(cnts, bounding_boxes),
        key=lambda b: b[1][axis],  # 排序键：矩形的axis轴坐标（x或y）
        reverse=reverse
    ))

    return cnts, bounding_boxes

# 7.1 先按“从上到下”排序（每道题的5个选项为一组）
sorted_option_cnts, _ = sort_contours(valid_option_cnts, method='top-to-bottom')
# 7.2 绘制排序后的轮廓（蓝色，线宽1）
warped_sorted_options = cv2.drawContours(warped.copy(), sorted_option_cnts, -1, (255, 0, 0), 1)
cv_show('Sorted Option Contours (排序后选项轮廓)', warped_sorted_options)

8. 识别填涂答案与标准答案比对

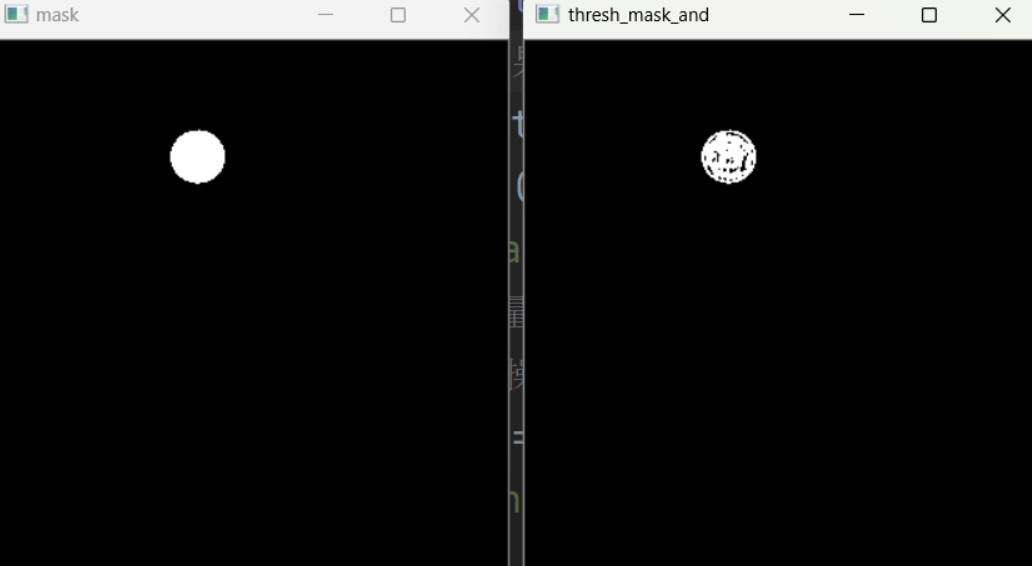

核心逻辑：通过 “掩膜 + 像素计数” 识别每道题的填涂选项，再与标准答案对比，标记对错：

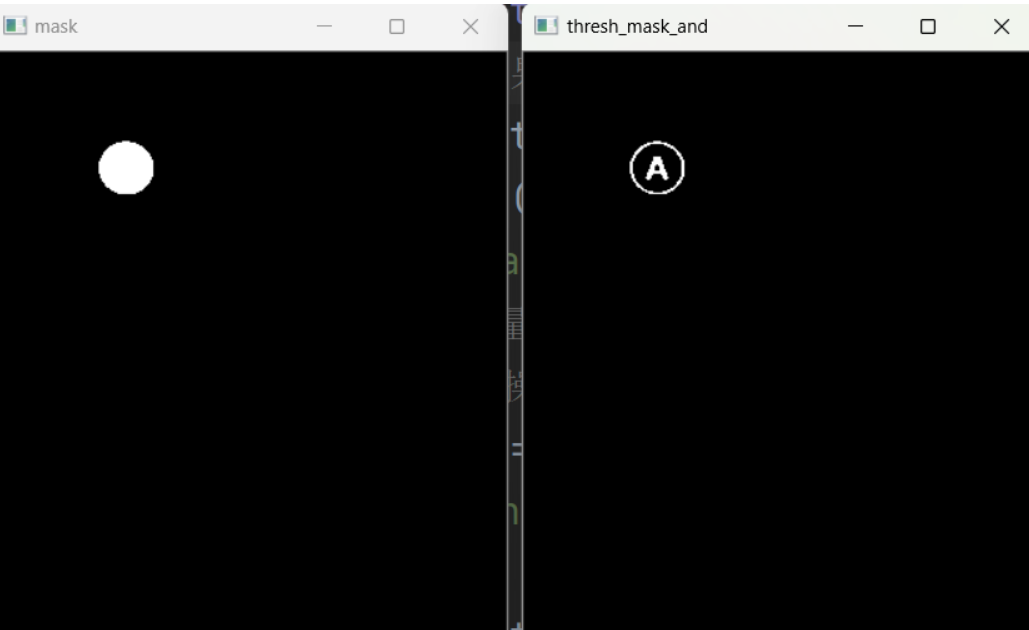

• 掩膜（mask）：为每个选项创建 “仅包含该选项的黑白图”
• 像素计数：填涂选项的白色像素（255）数量远多于空白选项，以此定位填涂位置

"""-----7. 答案识别与比对-----"""
# 8.1 定义标准答案（键：题序号0~4，值：正确选项序号0~4，对应每道题的5个选项）
ANSWER_KEY = {0: 1, 1: 4, 2: 0, 3: 3, 4: 1}
correct_count = 0  # 正确题数
warped_result = warped.copy()  # 用于绘制结果的图像

# 8.2 按“每5个选项一组”遍历（每道题对应5个选项）
for (question_idx, i) in enumerate(np.arange(0, len(sorted_option_cnts), 5)):
    # 取当前题的5个选项轮廓，按“从左到右”排序
    current_question_cnts, _ = sort_contours(sorted_option_cnts[i:i+5], method='left-to-right')
    bubbled_idx = None  # 存储当前题的填涂选项序号（0~4）

    # 遍历当前题的5个选项，找到填涂的选项
    for (option_idx, c) in enumerate(current_question_cnts):
        # 步骤1：为当前选项创建掩膜（仅该选项区域为白色，其余为黑色）
        mask = np.zeros(thresh.shape, dtype="uint8")
        cv2.drawContours(mask, [c], -1, 255, -1)  # -1表示填充轮廓内部
        # cv_show(f'Option {option_idx} Mask (选项{option_idx}掩膜)', mask)

        # 步骤2：掩膜与二值化图做“与运算”，仅保留当前选项的填涂区域
        masked_thresh = cv2.bitwise_and(thresh, thresh, mask=mask)
        # cv_show(f'Masked Thresh (选项{option_idx}与运算结果)', masked_thresh)

        # 步骤3：计算白色像素数量（填涂区域的像素数）
        white_pixel_count = cv2.countNonZero(masked_thresh)

        # 步骤4：确定填涂选项（白色像素最多的选项即为填涂选项）
        if bubbled_idx is None or white_pixel_count > bubbled_idx[0]:
            bubbled_idx = (white_pixel_count, option_idx)  # (像素数, 选项序号)

    # 8.3 与标准答案比对，标记对错
    correct_option_idx = ANSWER_KEY[question_idx]  # 当前题的正确选项序号
    if bubbled_idx[1] == correct_option_idx:
        # 正确：绿色轮廓（线宽2），正确题数+1
        color = (0, 255, 0)
        correct_count += 1
    else:
        # 错误：红色轮廓（线宽2）
        color = (0, 0, 255)

    # 绘制当前题的正确选项轮廓（标记对错）
    cv2.drawContours(warped_result, [current_question_cnts[correct_option_idx]], -1,

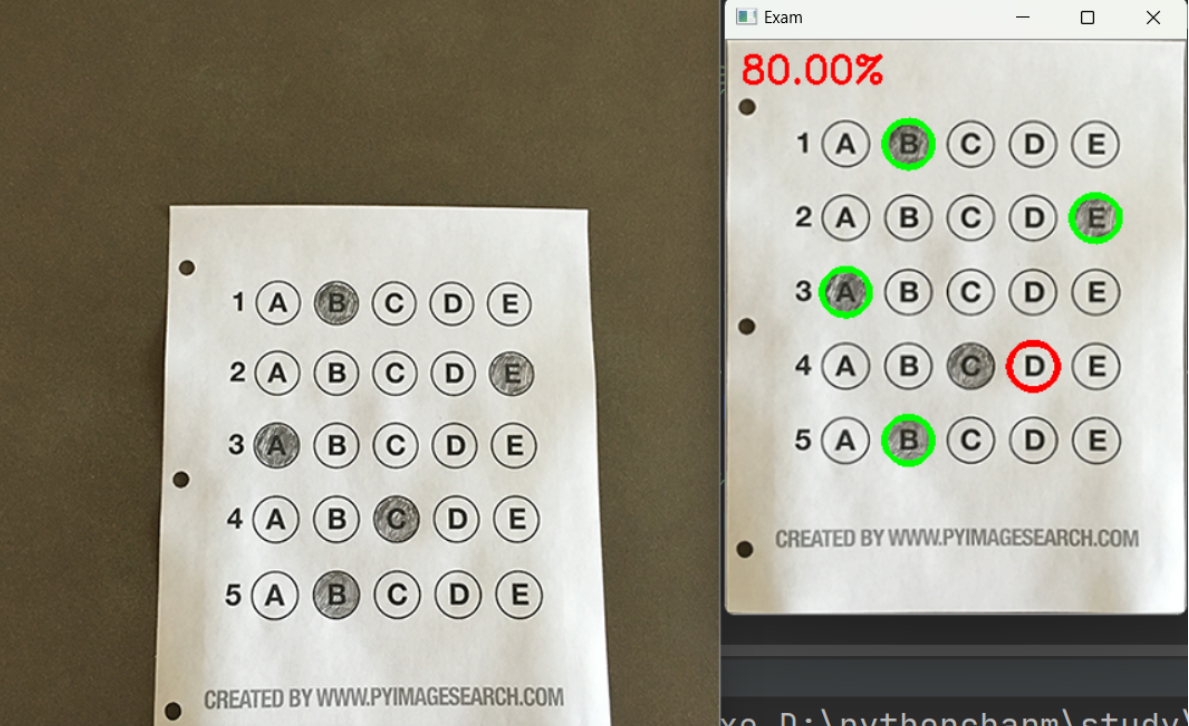

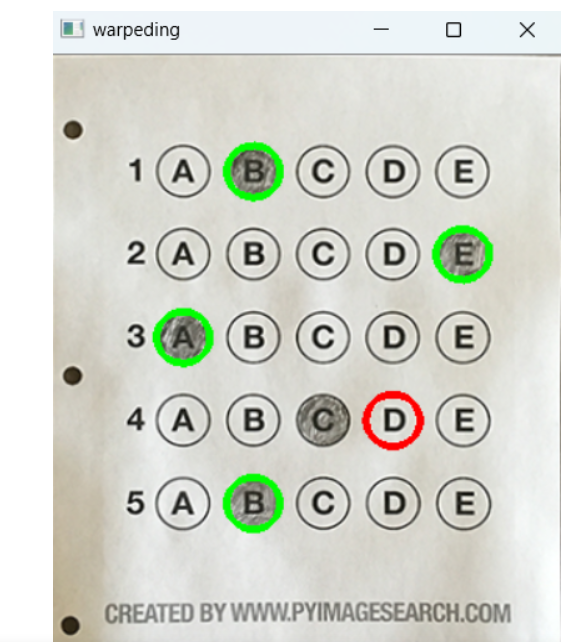

最终结果如下：
