随着仪器仪表向 “微型便携”“智能互联”“低碳环保” 方向发展（如微型传感器尺寸 < 10mm×10mm、工业互联网仪器需 AI 在线监测、欧盟 CE 认证强化环保要求），传统 PCB 成型与测试技术面临 “微型结构加工难”“测试效率低”“环保指标不达标” 等瓶颈。同时，新材料、智能装备、数字技术的创新推动行业技术升级，需把握发展趋势，提前布局技术储备，满足未来仪器仪表的高性能需求。

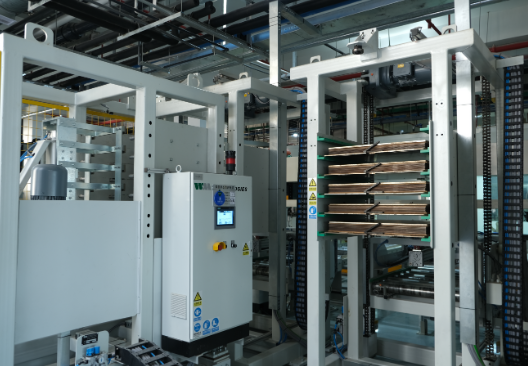

一、成型技术趋势：微型化与高精度化

微铣削技术：突破亚毫米结构加工

• 技术方向：采用超高速微铣削机床（主轴转速 100000-200000rpm），搭配纳米级刀具（直径 50-100μm，硬度 HRC95 以上），实现 0.1mm 以下微型槽、0.05mm 孔径的加工，尺寸精度 ±0.005mm，适配微型仪器（如 wearable 医疗传感器 PCB，尺寸 5mm×5mm）；

• 优势：无热损伤（基材温度≤40℃）、加工效率比激光切割快 2 倍，2026 年预计在微型仪器领域普及率达 30%。

3D 打印成型：复杂立体结构实现

• 技术方向：采用树脂基 3D 打印（如光固化 SLA 技术，分辨率 25μm），直接打印 PCB 基材与导电线路一体化结构，无需传统成型与焊接工序，适配异形立体仪器（如弧形传感器 PCB）；

• 突破点：开发导电树脂材料（如银纳米颗粒填充树脂，电阻率≤1×10^-4Ω・cm），解决 3D 打印线路的导电性问题，目前已在实验室实现 0.5mm 线宽的线路打印，未来 3-5 年将进入量产阶段。

绿色成型工艺：减少污染与能耗

• 无切削液加工：采用冷风冷却（-5℃冷风，压力 0.6MPa）替代传统切削液，减少废液排放（每批次减少 10L 切削液），同时降低刀具磨损（寿命延长 50%）；

• 基材回收利用：针对报废 PCB，采用激光剥离技术（功率 50W）分离基材与铜箔，基材回收率≥80%（如 FR-4 基材可重新压制使用），铜箔纯度≥99.9%，符合环保要求。

二、测试技术趋势：智能化与实时化

AI 驱动的在线测试系统

• 技术方向：集成 AI 视觉检测（像素 1000 万）与多传感器融合（阻抗、温度、振动传感器），实现 PCB 成型与测试的 “一键式” 自动化：

• 成型后：AI 视觉自动检测尺寸、边缘质量，识别精度≥99.9%，检测效率比人工快 10 倍；

• 测试中：AI 算法实时分析电气性能数据（如阻抗波动），预判潜在故障（如焊点微裂纹），准确率≥90%；

• 案例：某仪器仪表厂引入 AI 在线测试系统后，测试效率从 2 块 / 分钟提升至 10 块 / 分钟，缺陷漏检率从 2% 降至 0.1%。

数字孪生测试平台

• 技术方向：构建 PCB 的数字孪生模型，通过仿真模拟极端环境（如 - 55℃-125℃温循、100kGy 辐射），预测 PCB 性能衰减趋势，减少物理测试次数（减少 50%）；

• 应用：航空航天仪器 PCB 可通过数字孪生模拟 10 年寿命周期的性能变化，提前发现设计缺陷（如基材选择不当导致的高温软化），研发周期缩短 40%。

微型化测试设备：适配便携仪器需求

• 技术方向：开发手持便携式测试设备（如迷你阻抗测试仪，重量 < 500g，精度 ±1%），支持现场测试（如户外气象站 PCB 的故障排查），无需返回实验室；

• 突破：采用 MEMS 传感器（体积 < 1mm³），实现微小电流（nA 级）、高频信号（1GHz）的精准测量，满足便携仪器的现场维护需求。

三、材料技术趋势：特种化与多功能化

耐高温低损耗基材：适配极端环境

• 技术方向：研发陶瓷 - 树脂复合基材（如 Al₂O₃- 环氧树脂复合基材，Dk=4.5±0.1，Df=0.003），耐温达 250℃，抗辐射 150kGy，适用于航空航天、核工业仪器；

• 性能：高频信号衰减≤0.3dB/inch（10GHz），比传统 PI 基材提升 30%，2025 年预计量产。

自修复材料：提升长期可靠性

• 技术方向：在 PCB 基材中添加微胶囊（直径 100-200μm，内含修复剂），当基材出现微裂纹（≤0.1mm）时，微胶囊破裂释放修复剂，自动填补裂纹，修复后基材强度恢复≥90%；

• 应用：医疗仪器 PCB 采用自修复基材后，湿热测试 2000h 的开裂率从 5% 降至 0.5%，MTBF 延长至 15 万小时。

多功能集成材料：减少工序

• 技术方向：开发 “导电 - 散热 - 屏蔽” 一体化材料（如石墨烯填充树脂，导电率 500S/m，导热系数 50W/m・K，屏蔽效能 80dB），PCB 成型后无需额外焊接屏蔽层、散热片，工序减少 30%；

• 优势：重量比传统结构轻 40%，适配微型便携仪器（如手持式超声诊断仪）。

四、行业应用趋势：跨界融合与标准升级

跨界融合：医疗 - 电子 - 材料协同

• 方向：医疗仪器 PCB 需结合生物相容性（ISO 10993）、电子性能（IEC 61215）、材料环保（RoHS 3.0）三大标准，推动跨行业技术协同，如开发可降解 PCB 基材（聚乳酸基，使用后 1 年自然降解），适配一次性医疗仪器（如新冠检测设备）。

标准升级：更高可靠性要求

• 方向：国际电工委员会（IEC）计划 2026 年发布新版仪器仪表 PCB 标准，将环境测试周期从 1000h 延长至 2000h，EMC 抗扰度从 10V/m 提升至 20V/m，推动行业技术升级，倒逼成型与测试技术进步。​

未来，仪器仪表 PCB 成型与测试技术将通过 “微型化突破、智能化升级、绿色化转型”，满足微型便携、智能互联、低碳环保的仪器发展需求。同时，跨行业融合与标准升级将进一步规范技术应用，推动行业向更高可靠性、更高效率、更低成本方向发展，为仪器仪表的性能突破提供核心支撑。
