随着工业的发展，很多用电设备和工厂设备采用直流系统供电，直流系统的正极和负极不接地。对于不接地（IT）配电系统，应该进行绝缘电阻的监控以保证供电系统的安全运行。

AIM-D100系列直流绝缘监测仪专门为了直流绝缘监测设计，可以应用在10~1500V的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。

产品基于不平衡桥原理，避免了平衡桥在正负极同时存在接地故障时无法检测绝缘电阻的问题。

产品可以应用在发电厂家、变电站的直流屏、电动汽车充电装置、UPS供电系统、光伏直流系统、储能系统及其它直流电网等直流系统。

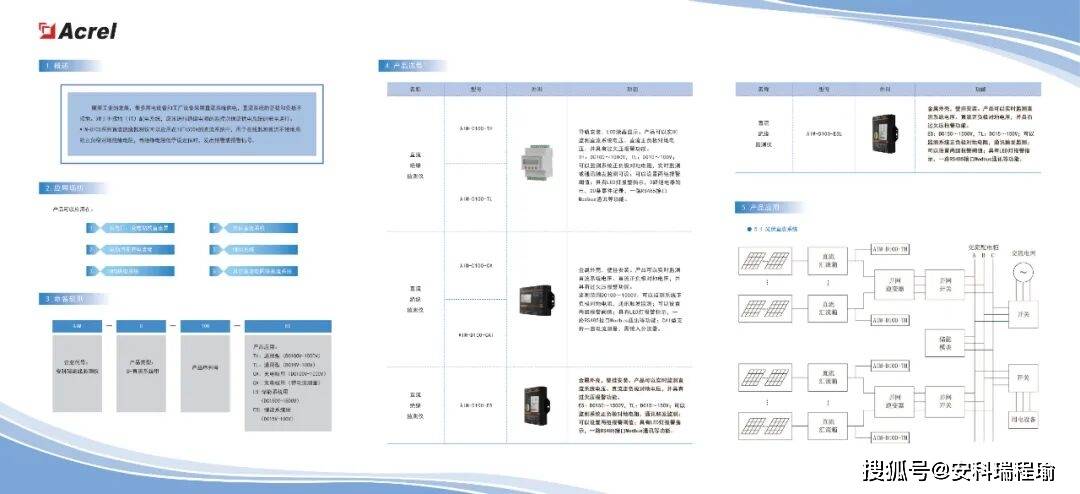

一、直流绝缘监测仪产品规格

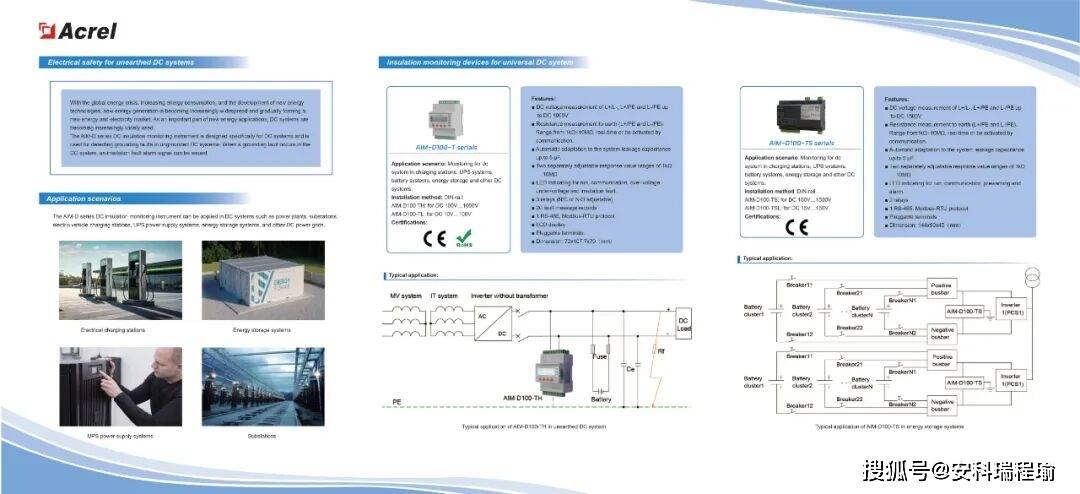

1、AIM-D100-T系列直流绝缘监测仪

AIM-D100-TL适用于DC10V~100V直流系统

AIM-D100-TH适用于DC100V~1000V直流系统

功能特点：

监测直流正负极对地电阻，低于设定值报警

测量正负之间，正负极极对地电压，具过欠压报警功能

LED指示和LCD显示功能

3路继电器输出，常开常闭可设

RS485通讯，Modbus-RTU协议

20条事件记录

4模导轨安装，插拔端子

支持周期监测和通讯触发监测

AIM-D100-TS适用于DC150V~1500V直流系统

功能特点：

监测直流正负极对地电阻，低于设定值报警

测量正负之间，正负极极对地电压

LED指示状态指示

通过拨码设置参数

2路继电器输出，常开常闭可设（通讯设置）

RS485通讯，Modbus-RTU协议

支持周期监测和通讯触发监测

可用于DC1500V以下储能系统

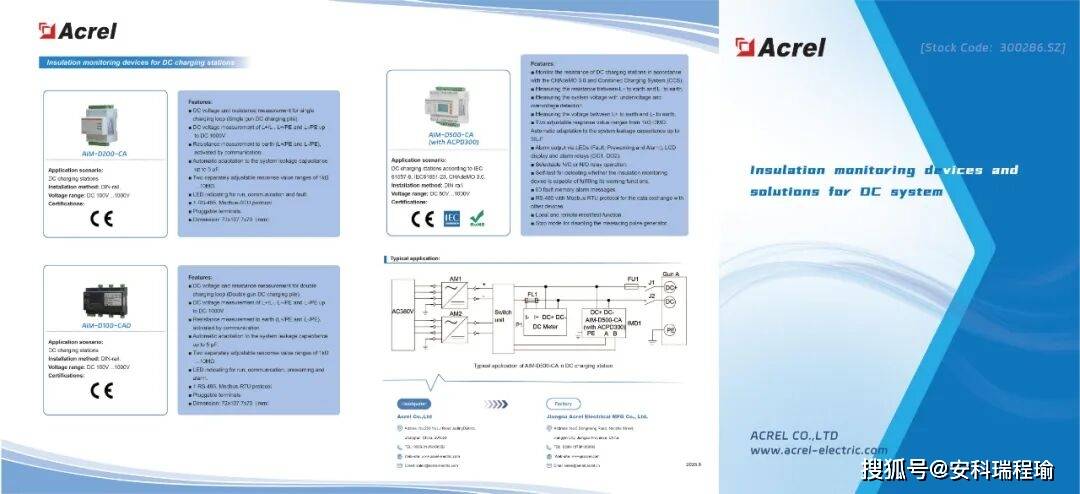

2、CA系列充电桩用绝缘监测仪

AIM-D200-CAI适用于DC100V~1000V直流桩

功能特点：

监测单路直流正负极对地电阻，低于设定值报警

测量正负之间，正负极极对地电压

LED运行和故障指示

1路直流电流监测功能

RS485通讯，Modbus-RTU协议

4模导轨安装，插拔端子

支持周期监测和通讯触发监测

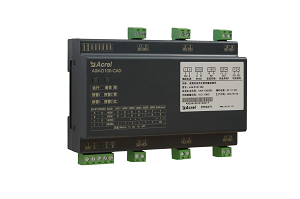

AIM-D100-CAD适用DC100V~1000V双枪直流桩

功能特点：

监测双路直流正负极对地电阻，低于设定值报警

测量正负之间，正负极极对地电压

LED指示，运行、通讯、预警、报警、反接指示

双路独立监测和报警

通过拨码设置参数

RS485通讯，Modbus-RTU协议

支持周期监测和通讯触发监测

3、AIM-D500直流绝缘监测仪（配ACPD300耦合仪）

适用于DC100V~1000V直流系统

功能特点：

采用注入法监测方法，满足IEC61557-8标准

绝缘监测仪可测量0-400V直流系统电压及正负极对地电压，配合耦合仪可测量0-1000V电压，具有过欠压报警功能

实时监测直流系统对地电阻，监测范围1kΩ~2MΩ

最允允许系统对地泄露电容Ce：35uF

接线断线监测功能（接地线及与直流系统的接线状态监测）

自检功能（内部模拟接地故障，仪表能正常报警）

停止功能，在不需要绝缘监测时，可以停止绝缘监测

RS485通讯，Modbus-RTU协议

30条事件记录

绝缘监测仪4模导轨安装，耦合仪2模导轨安装，插拔端子

二、场景应用

1、在直流充电桩的应用

电动汽车充电装置一般由柜体、多个交流转换直流充电模块、智能切换单元、测量仪表、控制器、接触器、充电枪等组成。

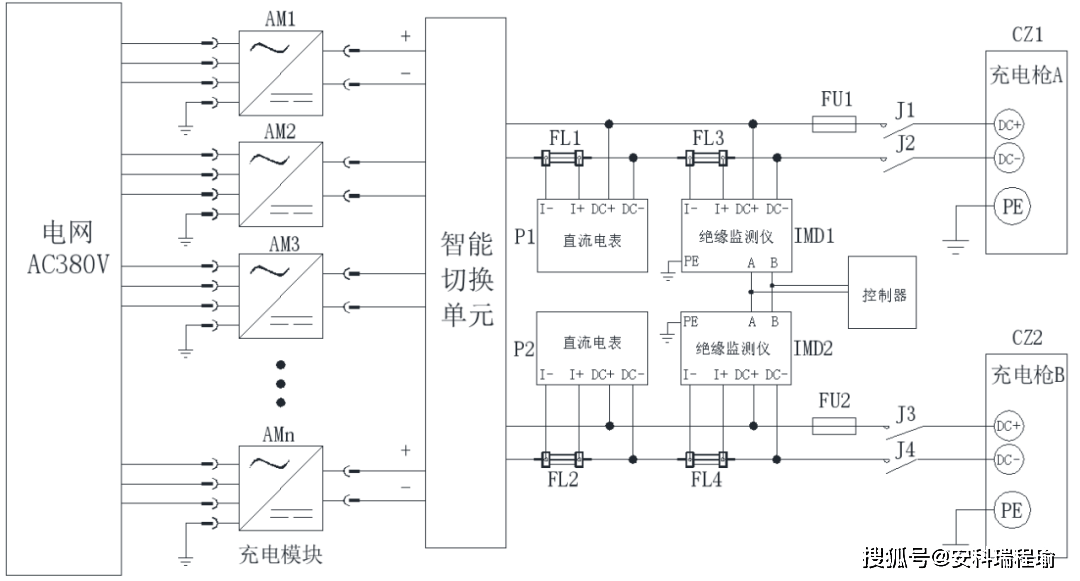

该示例为一个双枪120kW直流充电桩。智能切换单元控制充电模块，直流电表测量电流，绝缘监测仪测量绝缘电压，绝缘电阻，绝缘监测由控制器进行控制。当充电桩使用时，单独使用充电枪A或B时，控制器发出命令控制对应IMD1或者IMD2绝缘监测仪先进行绝缘监测；充电枪A和B同时使用时，控制器发出命令控制IMD1绝缘监测仪先进行绝缘监测。通过控制器与绝缘监测仪的协调工作，保障直流充电系统的安全性，稳定性和可靠性。

2、在储能系统中的应用

储能系统一般由电池柜、汇流柜、逆变器、配电柜、BMS系统、热管理系统、消防系统等组成。

其中对于电池的监控管理非常重要，因此需要设置绝缘监测装置来监测绝缘。

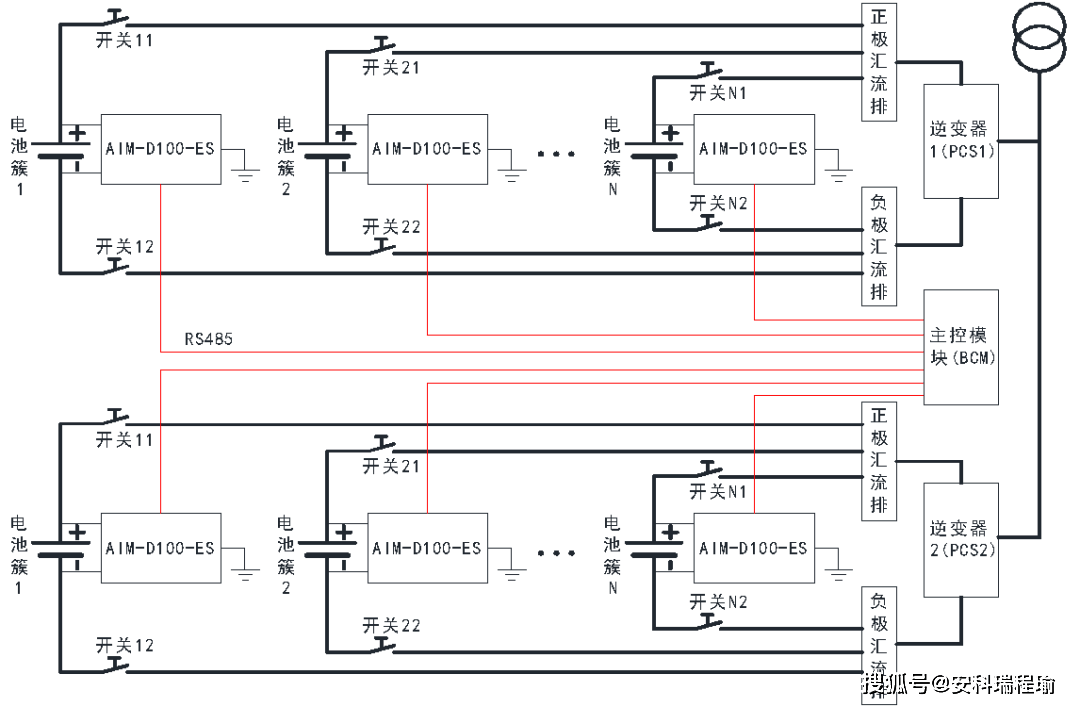

该示例储能系统中，设置多个绝缘监测仪，但是由于一个系统中多个绝缘监测仪会影响监测结果，因此需要采用控制模块进行控制。系统采用主控模块来控制各绝缘监测仪采用分时控制策略，保证同一时间内只有1只绝缘监测仪在工作，在电池开关断开后，依然可以进行监测，保障系统的安全性、稳定性和可靠性。

3、在光伏系统中的应用

光伏发电供电系统将光能转化成电能，一般包括光伏电池板阵列、汇流箱、并网逆变器、监测仪表和并网开关等。

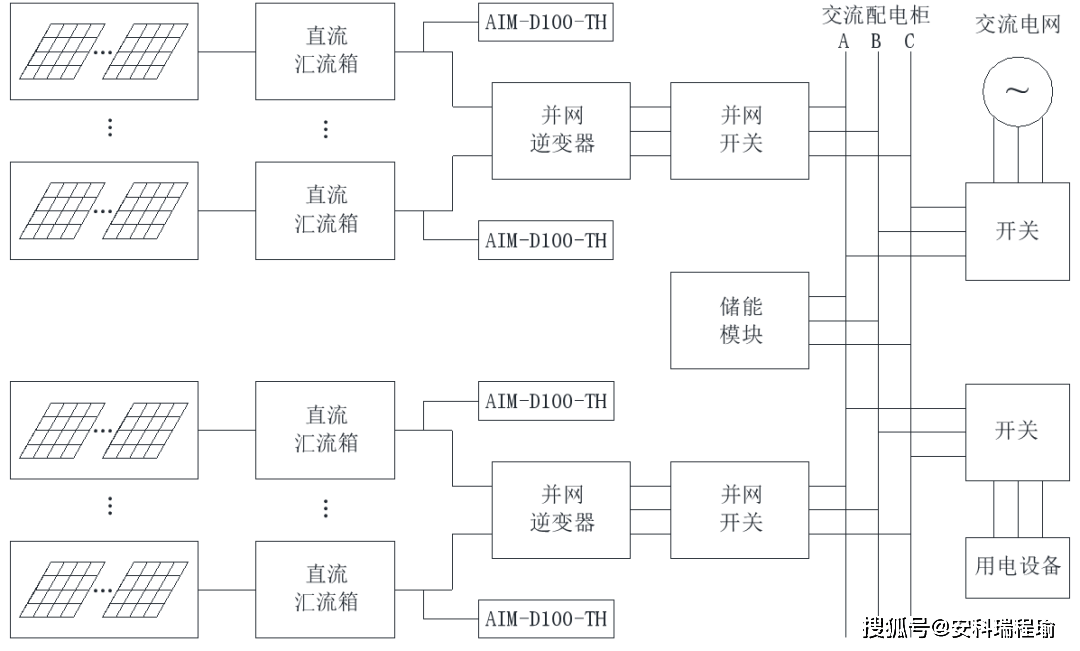

如图光伏系统中，光伏组件发电汇流后经过逆变器并入电网，逆变器内自带隔离变压器，每个汇流箱前端分为独立系统，对于独立的不接地的直流系统，应装设绝缘监测仪，检测直流母线及支路对地的绝缘情况，当发生绝缘损坏或者单极接地，仪表能够及时报警，提示工作人员对回路进行检修排查故障，防止故障事态扩大引起短路。
