工业领域DTC技术深度解密：从核心原理到AI融合的未来之路

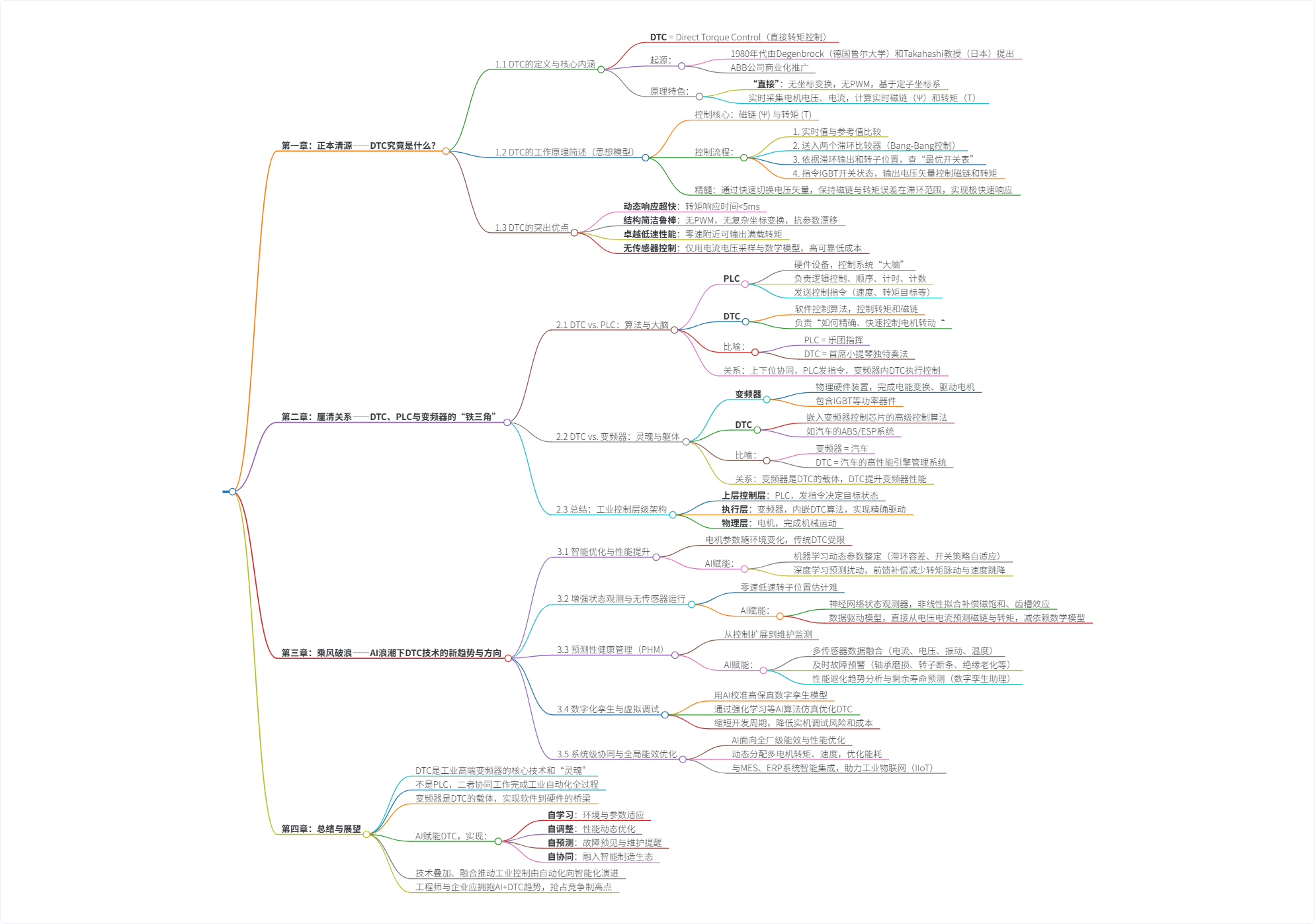

文章目录

工业领域DTC技术深度解密：从核心原理到AI融合的未来之路

关键字： DTC (直接转矩控制) 、 工业自动化 、 PLC 、 变频器、 AI (人工智能) 预测性维护 无传感器控制

引言：一个常见的误解与一场技术的盛宴

在工业自动化领域，尤其是与电机控制相关的讨论中，DTC 这个缩写词的出现频率越来越高。然而，它却常常与另一个工业界的“明星”——PLC 引发混淆。很多刚入行的工程师甚至会疑惑：“DTC是不是一种更高级的PLC？”

答案当然是否定的。这不仅是一个误解，更错过了理解现代工业驱动技术精髓的一个绝佳机会。

本文将带您拨开迷雾，进行一次深度的技术探秘。我们将从DTC的核心定义出发，厘清它与PLC、变频器的复杂关系，并最终聚焦于它在人工智能（AI）浪潮下的最新发展趋势和未来方向。这是一场关于控制算法、系统集成与智能未来的盛宴，旨在为您提供一个全面而深入的视角。

第一章：正本清源——DTC究竟是什么？

1.1 DTC的定义与核心内涵

DTC，全称为 Direct Torque Control，中文译为 “直接转矩控制”。

它是一种高性能的交流电机控制算法，于1980年代中期由德国鲁尔大学的Degenbrock教授和日本Takahashi教授分别提出，后由瑞士ABB公司成功实现商业化应用，并成为其高端变频器的核心技术。

它的“直接”体现在哪里？与传统控制方法不同，DTC摒弃了复杂的坐标变换和脉冲宽度调制（PWM）信号发生器等中间环节，直接在定子坐标系下，通过检测电机电压和电流，计算出电机的实时磁链和转矩。

1.2 DTC的工作原理简述（思想模型）

DTC的控制思想非常巧妙，可以用一个简单的“跷跷板”模型来理解：

核心目标：控制两个量——磁链 (Ψ) 和 转矩 (T)。
控制方式：
- 将计算得到的实时磁链和转矩值与给定的参考值进行比较。
- 将比较结果分别送入两个滞环比较器（Bang-Bang控制器）。
决策与执行：
- 滞环比较器的输出（“增大”或“减小”信号），结合当前电机转子的位置信息（扇区），共同查询一张预先定义好的 “最优开关表” （Optimal Switching Table）。
- 这张开关表会直接给出逆变桥中6个功率开关器件（IGBT）的最佳导通组合，从而产生所需的电压空间矢量，直接对电机的磁链和转矩进行“粗暴”而有效的控制。

其精髓在于：通过快速切换电压矢量，将电机的磁链和转矩误差限制在各自滞环比较器规定的容差范围之内，从而实现快速动态响应。

1.3 DTC的突出优点

极快的动态响应：转矩响应时间极短，通常可小于5ms，远超传统的矢量控制技术。
结构简单，鲁棒性强：无需PWM调制器和复杂的坐标变换，减少了参数依赖性。
卓越的低速性能：即使在零速附近，也能提供100%的满载转矩。
“无传感器”运行能力：无需安装昂贵且脆弱的光电编码器，仅依靠电机本身的数学模型和电量检测即可实现高性能控制，大大提高了系统可靠性并降低了成本。

第二章：厘清关系——DTC、PLC与变频器的“铁三角”

这是最容易产生混淆的地方，我们必须用清晰的逻辑来辨析这三者的关系。

2.1 DTC vs. PLC：算法与大脑

这是一个根本性的区别：

PLC 是一种硬件设备，是可编程逻辑控制器。它是整个工业自动化控制系统的“大脑”或“指挥家”，负责处理逻辑、顺序、计时、计数等任务，指挥整个生产线或设备有序运行。
DTC 是一种控制算法，是一种软件技术。它不负责“何时启动”、“下一步做什么”，它只负责“如何将电机转动得又快又稳又准”。

一个生动的比喻：

PLC 是乐团的指挥，他决定小提琴什么时候进入，鼓手什么时候敲击。
DTC 是首席小提琴手的独家揉弦技法，这是一种高超的演奏技巧，保证了小提琴声音的优美和精准。
你不会说“揉弦技法是一种更高级的指挥”，同样，DTC也绝不是一种更高级的PLC。

关系：PLC作为上层控制器，可以向搭载DTC算法的变频器发送速度、转矩指令。它们是上下级的协同关系。

2.2 DTC vs. 变频器：灵魂与躯体

这是另一个维度的关系：

变频器 是一个物理设备，一个硬件产品。它是电力电子装置，有外壳、接线端子、电路板（IGBT、电容等）。它的基础功能是完成电能的变换（交-直-交），驱动电机并调节其速度。
DTC 是内置于变频器内部控制芯片中的一种高级算法，是变频器的“灵魂”。

一个更贴切的比喻：

变频器 是一辆汽车。
DTC 是这辆汽车搭载的高性能引擎管理系统（如奥迪Quattro、宝马xDrive） 或 ABS/ESP系统。
你无法单独购买一个“ABS”，你只能购买一台“配备了ABS系统的汽车”。同样，你购买的是“应用了DTC技术的变频器”。

关系：DTC作为一种先进技术，极大地提升了变频器这个产品的性能天花板。变频器是DTC技术的载体和平台。

2.3 总结：工业控制的层级架构

理解了以上关系，我们就可以看到一个清晰的工业控制层级：

上层决策层 (PLC) → 驱动执行层 (变频器) → 物理动作层 (电机)

PLC：发出“以1500转/分钟运行”或“以50牛米转矩收紧”的指令。
变频器：接收指令。如果它内置了DTC算法，就会以其独有的高效方式精确计算出如何控制IGBT的开断来达成目标。
电机：执行最终的动作。

第三章：乘风破浪——AI浪潮下DTC技术的新趋势与方向

传统的DTC技术已经非常成熟，但人工智能（AI）的兴起为其带来了新的突破点和无限可能。AI并非要取代DTC，而是与之深度融合，使其变得更智能、更自适应、更强大。

3.1 智能优化与性能提升

传统的DTC依赖于精确的电机模型和预设的开关表。但在实际应用中，电机参数会随温度、磁饱和程度而变化，导致性能偏离最优状态。

AI的赋能：
- 智能参数整定：利用机器学习（ML） 算法，实时分析电机运行数据（电流、电压、转速等），自动学习并动态调整DTC控制器的内部参数（如滞环容差、开关表策略），使系统始终保持在最优工作点附近，实现对电机参数变化的自适应补偿。
- 预测性扰动抑制：通过深度学习模型预测负载的突变（如冲击性负载），并提前计算前馈补偿量，使得系统能更平滑地应对扰动，进一步减小转矩脉动和速度动态降落，提升高端装备的加工精度。

3.2 增强状态观测与无传感器运行

无传感器控制是DTC的优势，但在极低速和零速附近，精确估算转子位置和速度仍是行业难题。

AI的赋能：
- AI增强型状态观测器：采用神经网络（NN） 等AI算法来构建状态观测器。神经网络强大的非线性拟合能力，可以更好地处理电机非理想特性（如磁场饱和、齿槽效应等），弥补传统模型参考自适应（MRAS）等观测器在模型失配时的不足，显著提升在零速和极低速下的无传感器控制精度和稳定性。
- 数据驱动的观测模型：完全基于数据驱动，训练一个神经网络，以电机电压和电流为输入，直接输出磁链和转矩的观测值，减少对精确数学模型的依赖。

3.3 预测性健康管理（PHM）

这是AI为DTC系统带来的巨大价值延伸，从“控制”扩展到“状态监控”和“维护”，是实现智能制造和无人化运维的关键。

AI的赋能：
- 故障预测与诊断：在变频器上额外增加振动、温度等传感器，利用AI算法（如卷积神经网络CNN、长短期记忆网络LSTM）综合分析电流、电压、振动、温度等多源数据，实时监测电机的健康状态。AI能够提前识别出轴承磨损、转子断条、偏心、绝缘老化、定子绕组轻微短路等早期故障特征，实现预测性维护，避免非计划停机。
- 性能退化评估与寿命预测：AI系统可以学习电机性能随时间的退化趋势，构建数字孪生模型，预估剩余使用寿命（RUL），并为生产计划和维护调度提供科学的数据支持。

3.4 数字化孪生与虚拟调试

AI的赋能：
- 高保真模型构建：AI可以帮助校准和创建高精度的电机及驱动系统数字化孪生体。这个虚拟模型能够无限接近真实系统的动态特性。
- AI驱动的仿真与测试：在数字孪生体中，可以利用强化学习等AI算法，对DTC系统进行无数次的虚拟测试和迭代优化，自动寻找最优控制策略，或生成极端测试用例以验证系统鲁棒性，从而大幅缩短开发周期，降低实机调试的风险和成本。

3.5 系统级协同与全局能效优化

AI的视野不局限于单个驱动器，而是站在整个生产线或工厂的高度进行优化。

AI的赋能：
- 全局能效优化：在由多个电机驱动的复杂系统（如压缩机组、通风系统、整个流水线）中，AI可以综合分析所有设备的运行状态、工艺需求、甚至电价信息，动态调整各台电机的转矩和速度分配，以实现整个系统的总体能效最优，而不仅仅是单台设备的最优。
- 与上层系统智能互联：搭载AI的DTC驱动器可以更好地与MES（制造执行系统）、ERP（企业资源计划） 等平台集成，提供更丰富的数据洞察，实现更灵活、智能的生产控制和能源管理。
