负基础教学，讯为科技家的网课。目的是了解开发流程和技术要点，独立完成项目

一、RKNN Toolkit2 API环境搭载和模型构建前准备

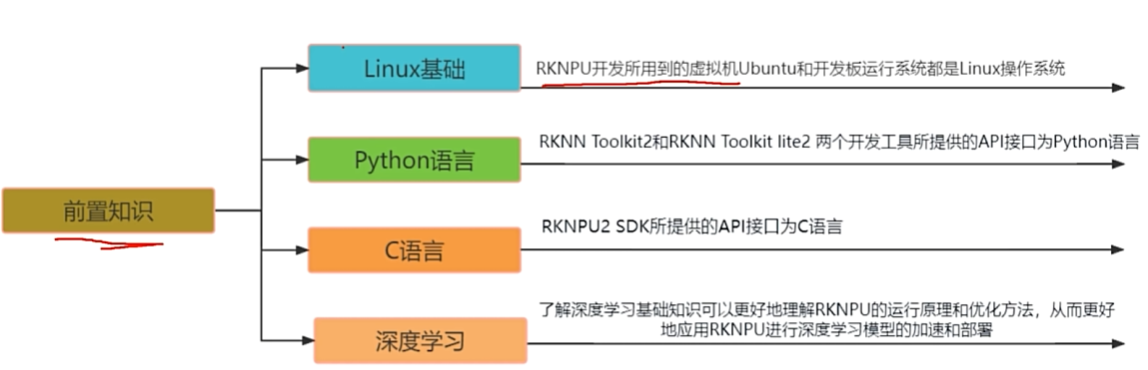

Linux需基本指令操作以及对根文件的功能了解

python和c语言能看懂逻辑就行

深度学习需达到可以独立完成对轻量级yolo模型的训练和导出，对模型修改构建不作要求

架构组成：

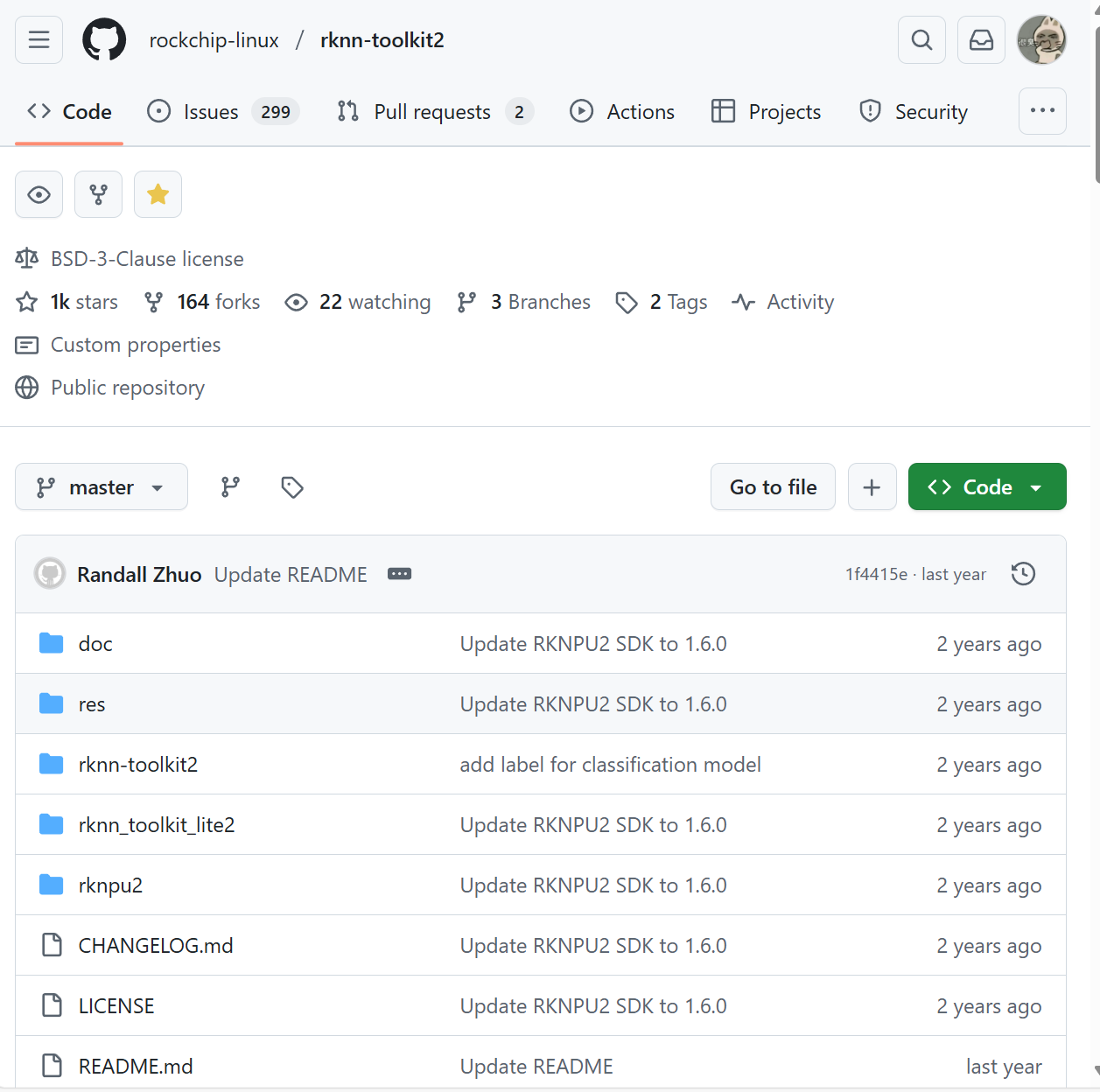

1.1 github搜索：rockchip-linux，选择用户，进主页找rknn-toolkit2，并下载

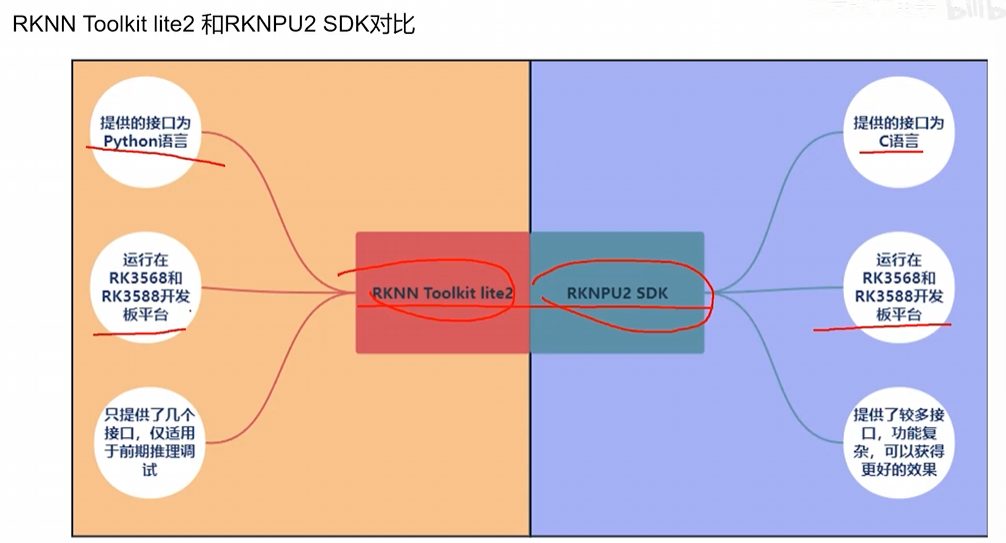

工具对比：

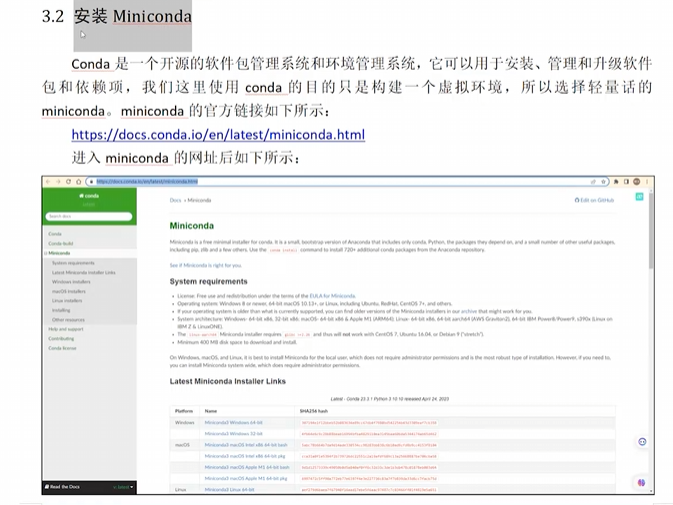

1.2 Miniconda,并创建虚拟环境RKNN

安装Linux 64-bit版本

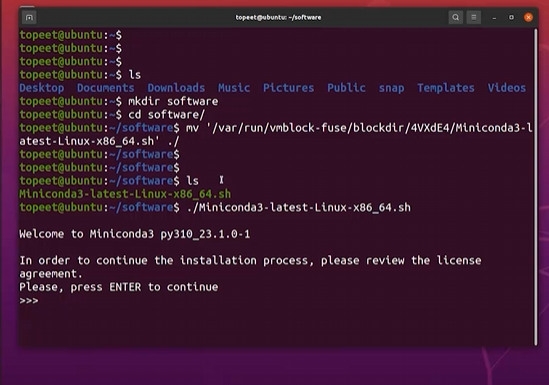

然后按照指令，拷贝进创建好的目录 softwate里，再 ./运行程序

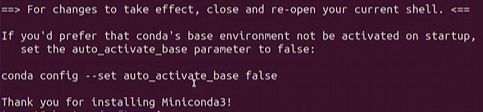

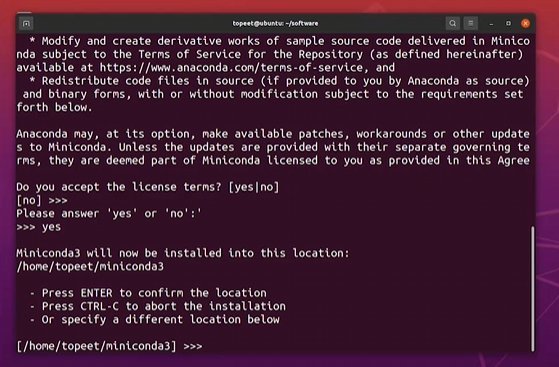

等待安装，一直yes

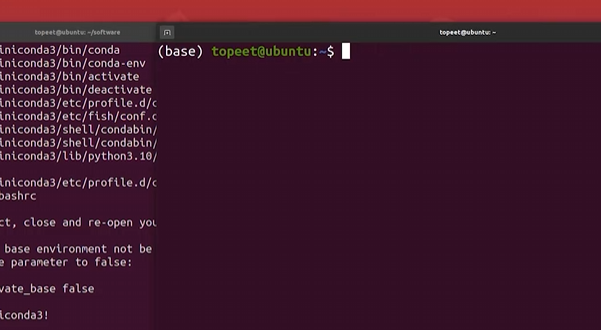

打开终端，有（base）说明完成了

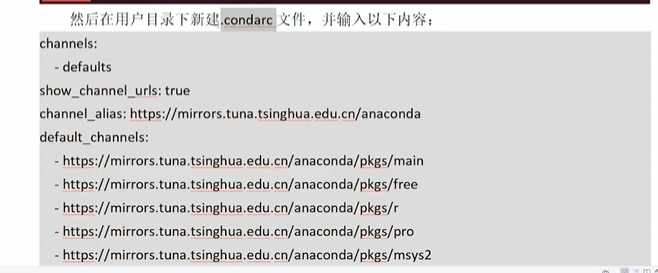

终端输入指令 vim .condarc

内容到文档中复制（

链接：https://pan.baidu.com/s/1vJ5WFj6VDs45gA5ZIrROhQ  提取码：fyvy

）

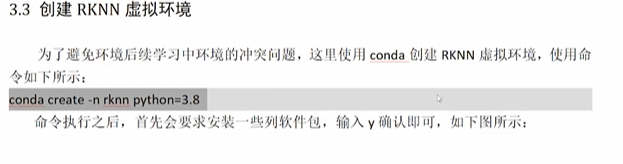

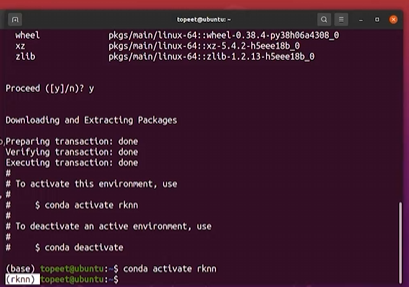

创建RNKK环境

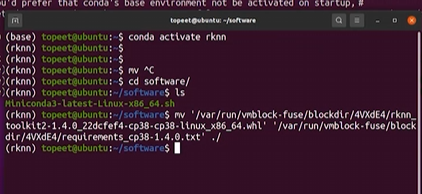

输入指令 conda activate rknn

就能创建一个新的虚拟环境rknn

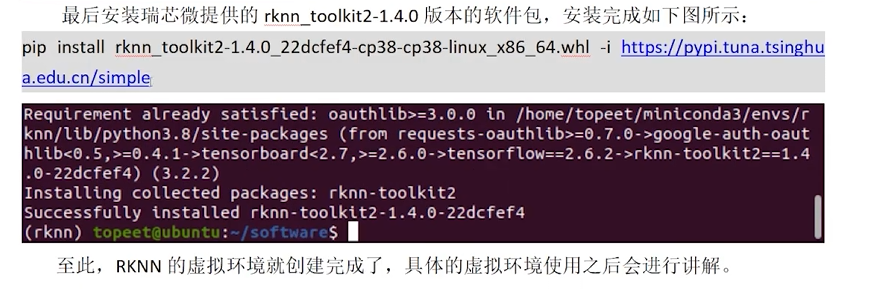

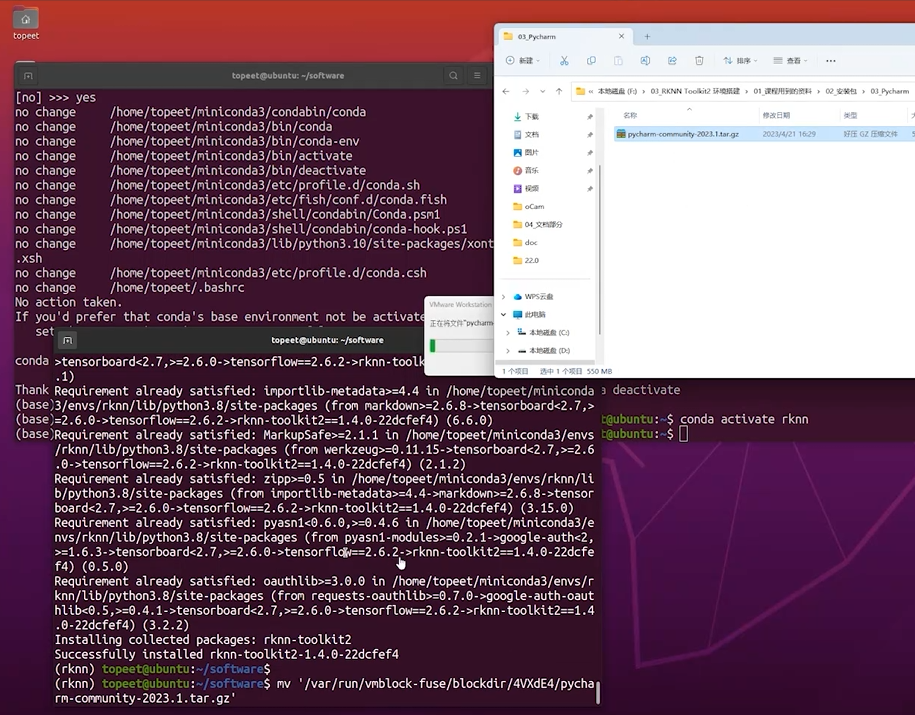

再重复前面的拷贝工作，把rknn-toolkit2工具放进环境中

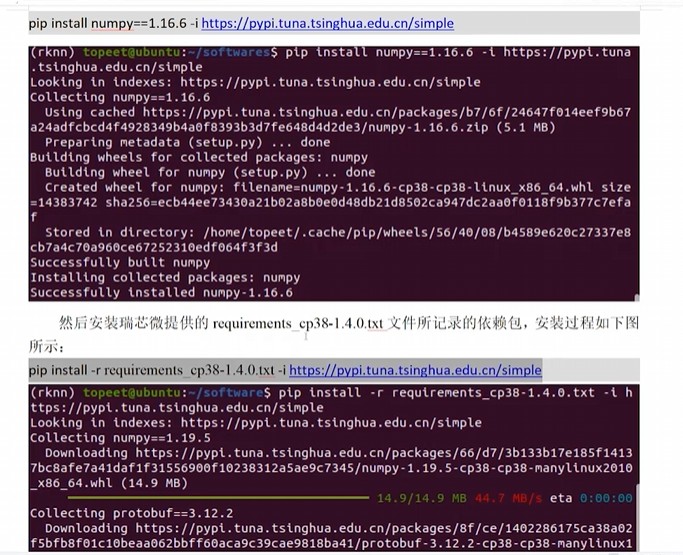

然后是安装几个库

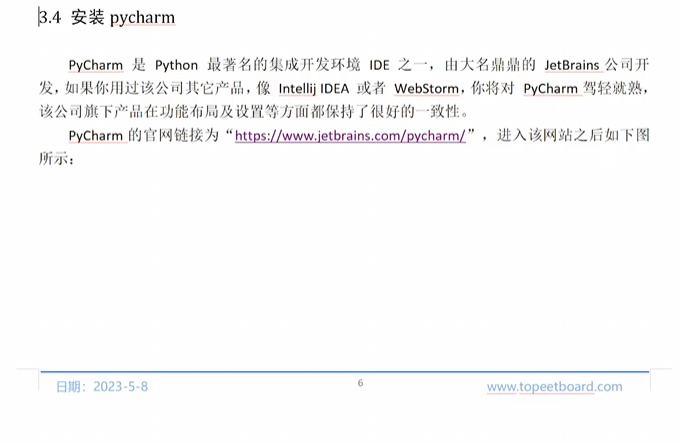

1.3 pycharm，配置中文插件和RKNN解释器

选择Linux版本进行下载，拷贝压缩包

使用tar -vxf命令解压压缩包

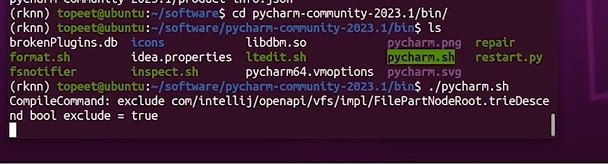

ls选择进入pycharm.sh，再./启动pycharm

创桌面快捷

安装中文插件（language那个，第二个），然后重启一下ide

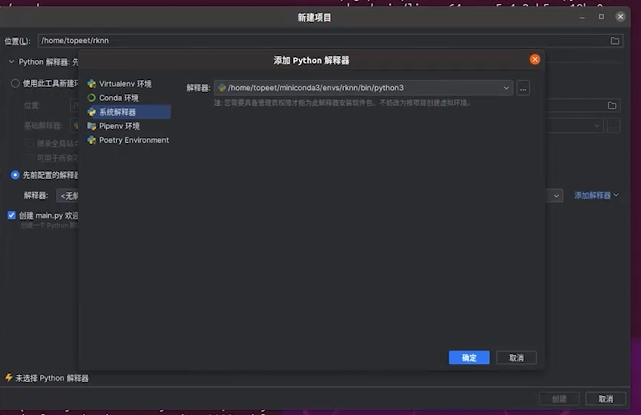

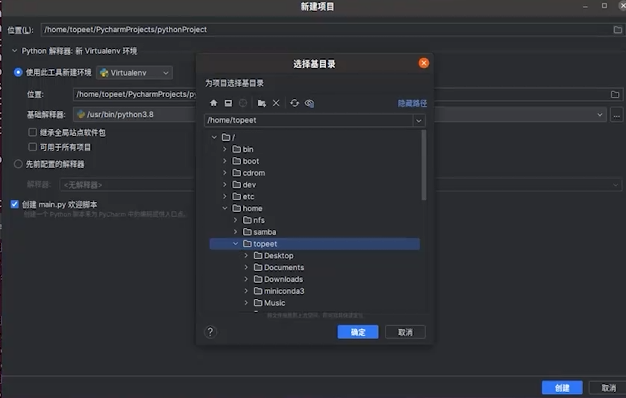

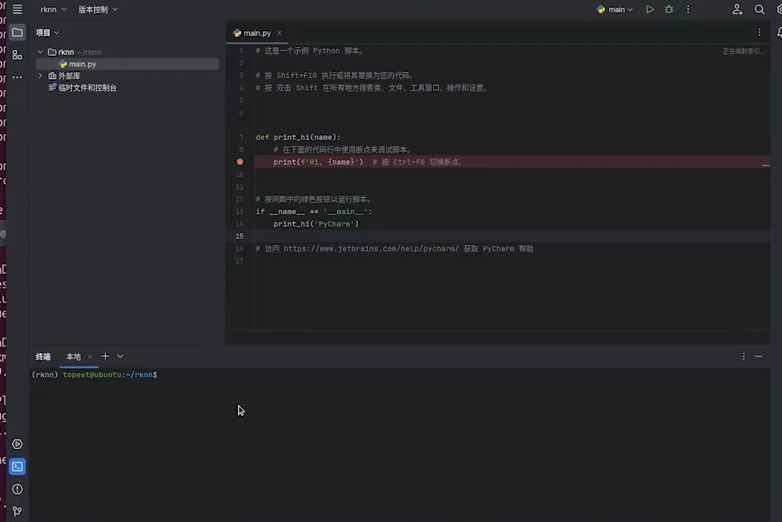

选择新建项目，/home/topeet/rknn

选择先前配置的解释器，选系统解释器，/home/topeet/miniconda3/envs/bin/python3

打开终端，（rknn）确定环境为rknn中

二、RKNN模型构建和加载，精度分析和性能评估

2.1模型构建

API介绍

回到rknn项目中

右键新建目录01_export_rknn

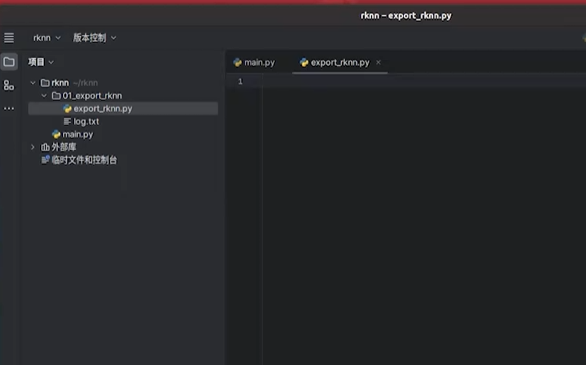

第一步：创建export_rknn.py文件

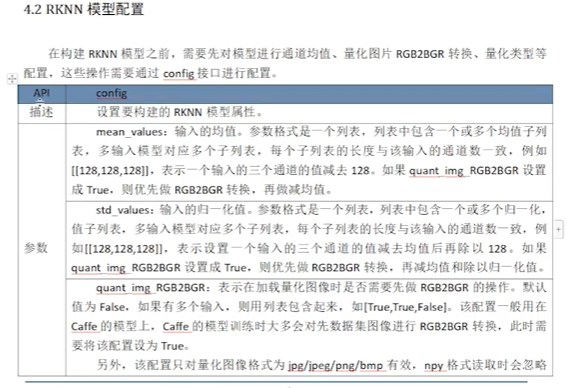

第二步：输入并运行，调用config接口设置模型预处理、量化方法等参数

from rknn.api import RKNN

if __name__ == '__main__':
    rknn = RKNN(verbose=True, verbose_file="log.txt")
    rknn.config(
    mean_values=[[123.675, 116.28, 103.53]],  # mean_values 表示预处理减去的均值化参数
    std_values=[[58.395, 57.12, 57.375]],     # std_values 表示预处理要除的标准化参数

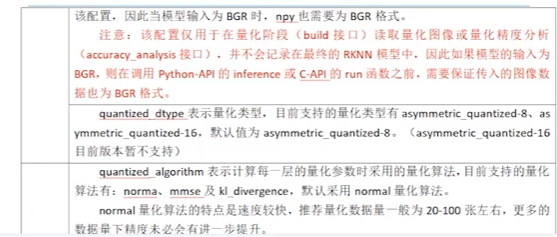

    quantized_dtype='asymmetric_quantized-u8', # quantized_dtype 表示量化类型
    quantized_algorithm='normal',             # quantized_algorithm 表示量化算法
    quantized_method='channel',               # quantized_method 表示量化的方式
    target_platform='RK3588',                 # target_platform 表示 RKNN 模型的运行平台
    float_dtype='float16',                    # float_dtype 表示 RKNN 中的浮点运算数据类型，不进行模型量化情况下，一般默认float32转换为float16
    optimization_level=3,                     # optimization_level 表示优化等级
    stringization=True,                       # stringization 表示自定义字符串信息
    remove_weight=False,                      # remove_weight 表示是否移除权重信息（生成小模型）
    compress_weight=False,                    # compress_weight 表示是否压缩权重（减小模型体积）
    inputs_yuv_fmt=None,                      # inputs_yuv_fmt 表示 RKNN 模型输入数据的 YUV 格式
    single_core_mode=False                    # single_core_mode 表示模型是否运行在单核模式（仅适用于 RK3588）
)

    rknn.release()

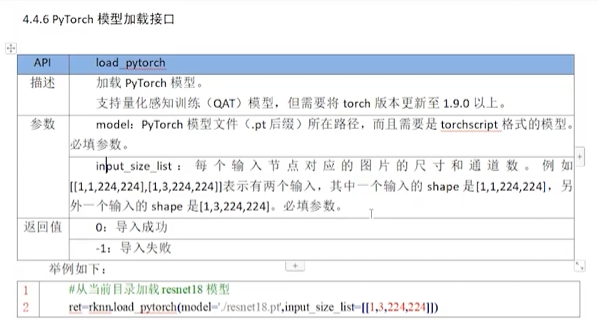

这里调用PyTorch模型加载接口

第三步：

①找到这个资料04_RNKK模型构建找到01_课程用到的资料的01_pytorch模型，把.pt拷到

前面创建的目录01_export_rknn中（resnet8.pt）

②找到这个资料04_RNKK模型构建找到01_课程用到的资料的02_dataset，把.txt和图片拷到

前面创建的目录01_export_rknn中（dataset.txt、图片）

③调用rknn.export_rknn导出的 RKNN 模型路径，然后命令行python运行一下，当目录下出现resnet18.rknn文件，说明转化成功

from rknn.api import RKNN

if __name__ == '__main__':
    rknn = RKNN(verbose=True, verbose_file="log.txt")
    rknn.config(
    mean_values=[[123.675, 116.28, 103.53]],  # mean_values 表示预处理减去的均值化参数
    std_values=[[58.395, 57.12, 57.375]],     # std_values 表示预处理要除的标准化参数
    quantized_dtype='asymmetric_quantized-u8', # quantized_dtype 表示量化类型
    quantized_algorithm='normal',             # quantized_algorithm 表示量化算法
    quantized_method='channel',               # quantized_method 表示量化的方式
    target_platform='RK3588',                 # target_platform 表示 RKNN 模型的运行平台
    float_dtype='float16',                    # float_dtype 表示 RKNN 中的浮点运算数据类型，不进行模型量化情况下，一般默认float32转换为float16
    optimization_level=3,                     # optimization_level 表示优化等级
    stringization=True,                       # stringization 表示自定义字符串信息
    remove_weight=False,                      # remove_weight 表示是否移除权重信息（生成小模型）
    compress_weight=False,                    # compress_weight 表示是否压缩权重（减小模型体积）
    inputs_yuv_fmt=None,                      # inputs_yuv_fmt 表示 RKNN 模型输入数据的 YUV 格式
    single_core_mode=False                    # single_core_mode 表示模型是否运行在单核模式（仅适用于 RK3588，其他板块注意切换）
    )
    rknn.load_pytorch (
        model="./resnet18.pt", # model 表示加载模型的地址
        input_size_list=[[1, 3, 224, 224]], # input_size_list 表示模型输入节点对应图片的尺寸和通道数
    )

    rknn.build (
        do_quantization=True, # do_quantization 表示是否对 RKNN 模型进行量化操作，

        dataset="dataset.txt", # dataset 表示要量化的图片
        rknn_batch_size=1 #
    )

    rknn.export_rknn (
        export_path="resnet18.rknn" # export_path 表示导出的 RKNN 模型路径
    )

    rknn.release()

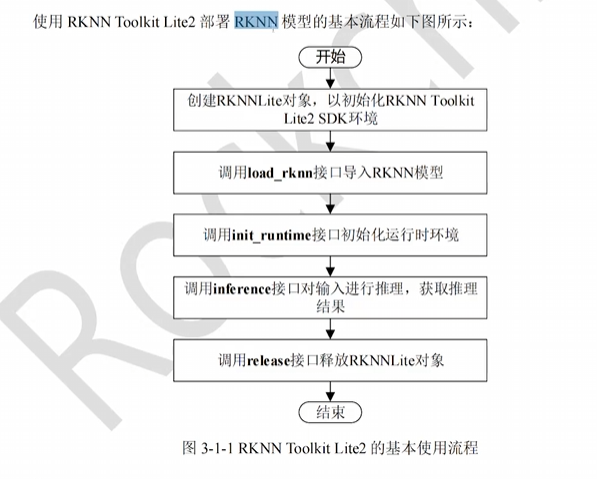

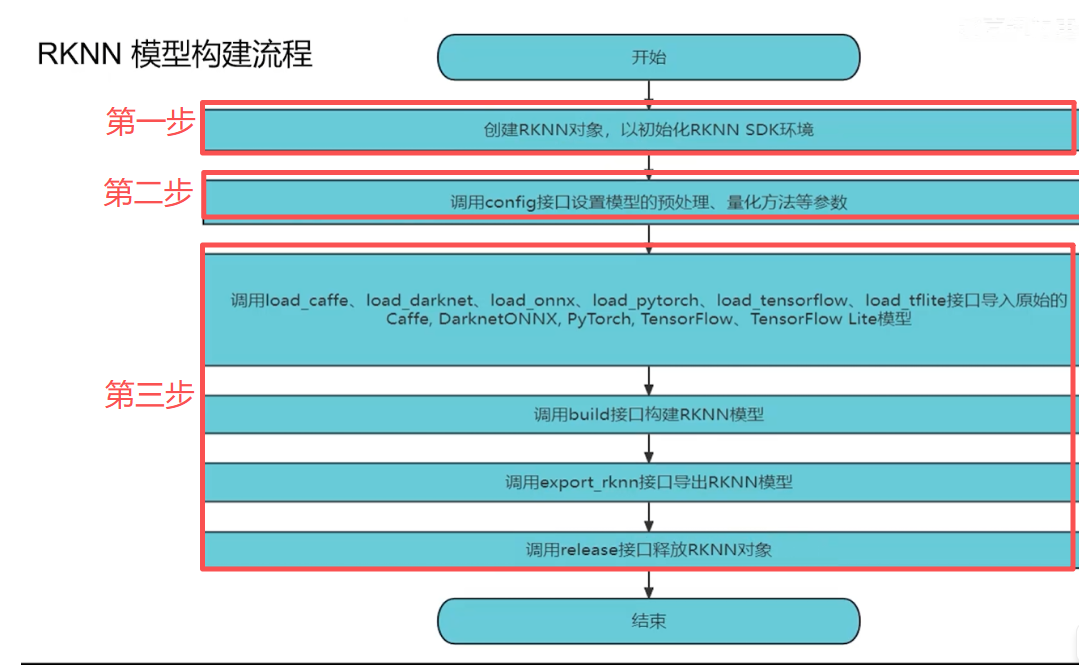

整体流程是固定的，结合文档第四章 RKNN-Toolkit2 API介绍了解熟悉流程

2.2推理测试

回到rknn项目中

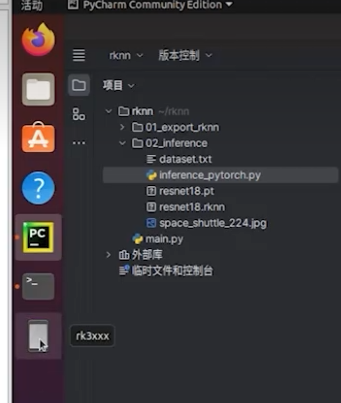

右键新建目录02_inference，新建文件inference_pytorch.py

找到这个资料04_RNKK模型构建找到01_课程用到的资料的01_pytorch模型，把.pt拷到

前面创建的目录01_export_rknn中（resnet8.pt）

找到这个资料04_RNKK模型构建找到01_课程用到的资料的02_dataset，把.txt和图片拷到

前面创建的目录01_export_rknn中（dataset.txt、图片）

from rknn.api import RKNN
import cv2

if __name__ == "__main__":

    rknn=RKNN(verbose=Ture)

    rknn.config(
    mean_values=[[123.675, 116.28, 103.53]],
    std_values=[[58.395, 58.395, 58.395]],
    target_platform="RK3588"
    )

    rknn.load_pytorch(
    model="./resnet18.pt", input_size_list=[[1, 3, 224, 224]])

    rknn.build(
    do_quantization=True,
    dataset="dataset.txt",
    )

    rknn.export_rknn(export_path="resnet18.rknn")

    rknn.init_runtime(
    target=None,
    target_sub_class=None,
    device_id=None,
    perf_debug=False,
    eval_mem=False,
    async_mode=False,
    core_mask=RKNN.NPU_CORE_AUTO,
    )

    img = cv2.imread(
    filename="/space_shuttle_224.jpg",
    flags=None
    )

    cv2.cvtColor(
    src=img,
    code=cv2.COLOR_BGR2RGB,
    )

    #调用inference接口进行推理
    outputs = rknn.inference(
    inputs=[img],  # inputs表示要推理的数据
    data_format="nhwc"  # data_format表示要推理的数据格式
    )

    rknn.release()

找到文件地址：

\05_RKNN 模型评估-推理测试\01_课程用到的资料\03_后处理程序\demo.py

用于outputs的后处理，把代码拷贝到工程中

from rknn.api import RKNN
import cv2
import numpy as np

def show_outputs(output):
    output_sorted = sorted(output, reverse=True)
    top5_str = '\n-----TOP 5-----\n'
    for i in range(5):
        value = output_sorted[i]
        index = np.where(output == value)
        for j in range(len(index)):
            if (i + j) >= 5:
                break
            if value > 0:
                topi = '{:d}: {:.3f}\n'.format(index[j], value)
            else:
                topi = '-1: 0.000\n'
            top5_str += topi
    print(top5_str)

def show_perfs(perfs):
    perfs = 'perfs: {}\n'.format(perfs)
    print(perfs)

def softmax(x):
    return np.exp(x)/sum(np.exp(x))

if __name__ == "__main__":

    rknn=RKNN(verbose=Ture)

    rknn.config(
    mean_values=[[123.675, 116.28, 103.53]],
    std_values=[[58.395, 58.395, 58.395]],
    target_platform="RK3588"
    )

    rknn.load_pytorch(
    model="./resnet18.pt", input_size_list=[[1, 3, 224, 224]])

    rknn.build(
    do_quantization=True,
    dataset="dataset.txt",
    )

    rknn.export_rknn(export_path="resnet18.rknn")

    #调试初始化接口环境
    rknn.init_runtime(
    target=None,    #测试rk3588时，更改为"rk3588"
    target_sub_class=None,
    device_id=None,
    perf_debug=False,
    eval_mem=False,
    async_mode=False,
    core_mask=RKNN.NPU_CORE_AUTO,
    )

    img = cv2.imread(
    filename="/space_shuttle_224.jpg",
    flags=None
    )

    cv2.cvtColor(
    src=img,
    code=cv2.COLOR_BGR2RGB,
    )

    #调用inference接口进行推理
    outputs = rknn.inference(
    inputs=[img],  # inputs表示要推理的数据
    data_format="nhwc"  # data_format表示要推理的数据格式
    )

    #对outputs进行后处理
    show_outputs(solfmax(np.array([0][0])))

    rknn.release()

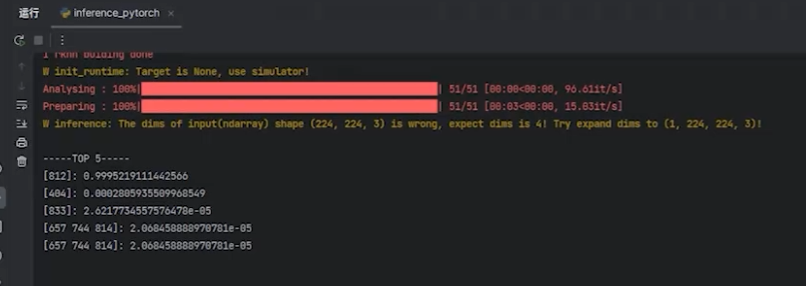

完成以后python运行，得到该图片验证最高概率是[812],打开\01_课程用到的资料\04_标签，查看[812]是航天飞船，而我们导入作为验证的图片正是该标签图片，到这里就完成了

这里我们切换运行环境，  找到  target=None,    测试rk3588时，更改为 target="rk3588"

（如果没有提前配置adb环境，请输入以下指令进行安装：

请输入指令`sudo apt-get install adb`）

装载好远程环境，指路：https://blog.csdn.net/y8_7_16/article/details/147343334?fromshare=blogdetail&sharetype=blogdetail&sharerId=147343334&sharerefer=PC&sharesource=y8_7_16&sharefrom=from_link运行开发板，输入rknn_serve,确保rk3588的adb连接到Ubuntu虚拟机上，见图标

重新运行该程序，得到运行结果，推理完成。

右键文件inference_pytorch.py复制，粘贴在目录02_inference更改命名为inference_rknn.py

就可以实现直接调用，不需要构建rknn模型，再运行程序，会发现速快很多，代码更改为

from rknn.api import RKNN
import cv2
import numpy as np

def show_outputs(output):
    output_sorted = sorted(output, reverse=True)
    top5_str = '\n-----TOP 5-----\n'
    for i in range(5):
        value = output_sorted[i]
        index = np.where(output == value)
        for j in range(len(index)):
            if (i + j) >= 5:
                break
            if value > 0:
                topi = '{:d}: {:.3f}\n'.format(index[j], value)
            else:
                topi = '-1: 0.000\n'
            top5_str += topi
    print(top5_str)

def show_perfs(perfs):
    perfs = 'perfs: {}\n'.format(perfs)
    print(perfs)

def softmax(x):
    return np.exp(x)/sum(np.exp(x))

if __name__ == "__main__":

    rknn=RKNN(verbose=Ture)

    #调用load_rknn接口直接调用RKNN模型
    rknn.load_rknn(data="./resnet18.rknn")
    rknn.export_rknn(export_path="resnet18.rknn")

    #调试初始化接口环境
    rknn.init_runtime(
    target="rk3588" ,
    target_sub_class=None,
    device_id=None,
    perf_debug=False,
    eval_mem=False,
    async_mode=False,
    core_mask=RKNN.NPU_CORE_AUTO,
    )

    img = cv2.imread(
    filename="/space_shuttle_224.jpg",
    flags=None
    )

    cv2.cvtColor(
    src=img,
    code=cv2.COLOR_BGR2RGB,
    )

    #调用inference接口进行推理
    outputs = rknn.inference(
    inputs=[img],  # inputs表示要推理的数据
    data_format="nhwc"  # data_format表示要推理的数据格式
    )

    #对outputs进行后处理
    show_outputs(solfmax(np.array([0][0])))

    rknn.release()

2.3精度分析

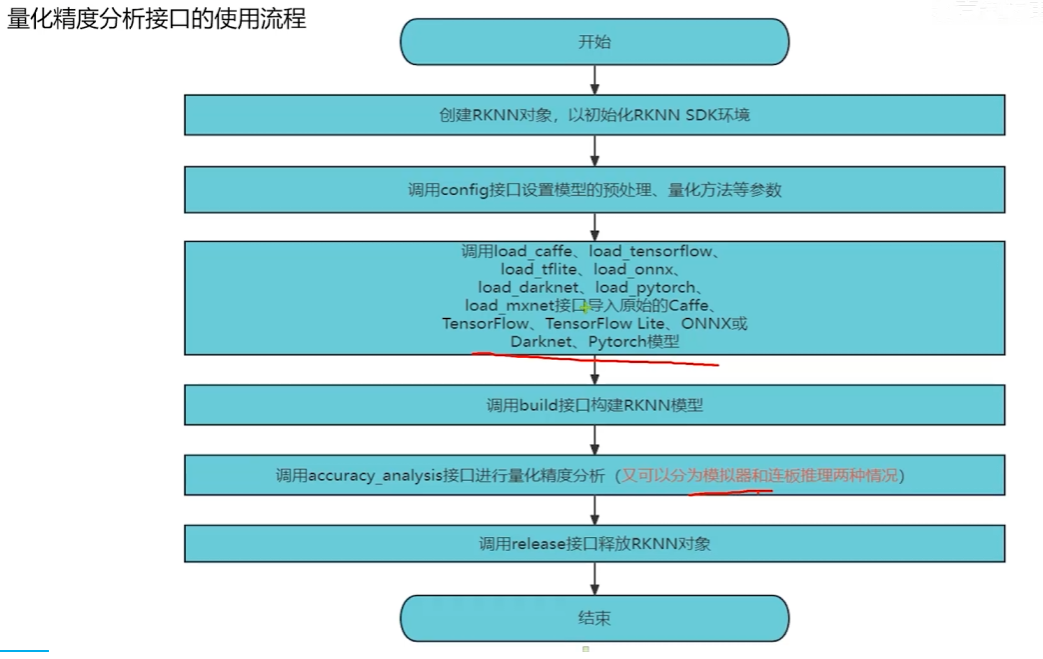

流程

2.3.1普通量化

右键新建目录03_accuracy_analysis，新建文件accuracy_analysis.py

找到这个资料04_RNKK模型构建找到01_课程用到的资料的01_pytorch模型，把.pt拷到

前面创建的目录01_export_rknn中（resnet8.pt）

找到这个资料04_RNKK模型构建找到01_课程用到的资料的02_dataset，把.txt和图片拷到

前面创建的目录01_export_rknn中（dataset.txt、图片）

复制粘贴构建模型代码，运行

from rknn.api import RKNN

if __name__ == "__main__":

    rknn=RKNN(verbose=Ture)

    rknn.config(
    mean_values=[[123.675, 116.28, 103.53]],
    std_values=[[58.395, 58.395, 58.395]],
    target_platform="RK3588"
    )

    rknn.load_pytorch(
    model="./resnet18.pt", input_size_list=[[1, 3, 224, 224]])

    rknn.build(
    do_quantization=True,
    dataset="dataset.txt",
    )

    rknn.export_rknn(export_path="resnet18.rknn")

    # 使用accuracy_analysis接口进行模型量化精度分析

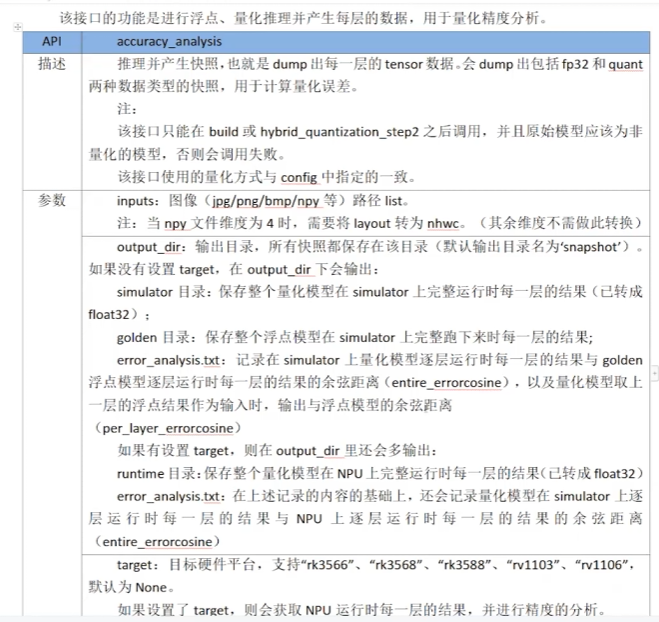

    rknn.accuracy_analysis(
    inputs=["space_shuttle_224.jpg"],  # inputs用来表示进行推理的图像
    output_dir="./accuracy_output",  # output_dir表示精度分析的输出目录
    target=None,  # target表示目标硬件平台
    device_id=None,  # device_id表示设备的编号
)

    rknn.release()

得到的日志中：

• layer_name：表示模型中各网络层的名称，即当前行对应的是模型里哪一个层。
• entire（属于 quant_error 分类下）：表示该层在整体量化流程中的量化误差（从整体角度体现该层量化后的误差情况）。
• per layer（属于 quant_error 分类下）：表示该层自身（针对单个层）的量化误差（仅衡量当前层单独量化时的误差）。

再使用rknn3588自带的模型推理，找到  target=None,    测试rk3588时，更改为 target="rk3588"

运行开发板，输入rknn_serve,确保rk3588的adb连接到Ubuntu虚拟机上，重新运行程序

得到的日志中：

• layer_name：模型中各网络层的名称，用于标识当前行对应的是模型里的哪一层。
• quant_error：量化误差分类，下分两个子项：
  • entire：该层在整体量化流程（从输入到该层等整体链路下）产生的量化误差。
  • per_layer：该层自身单独量化时产生的量化误差。
• runtime_error：运行时误差分类，下分两个子项：
  • simu_err：（通常指在模拟环境中运行时）产生的误差。
  • golden_err：作为 “黄金基准” 的误差（一般是高精度计算下的参考误差，用于对比衡量实际运行误差与理想情况的差距）。

这些标题从「层标识」「量化阶段误差」「运行阶段误差」三个维度，细分统计模型各层的精度表现，辅助分析量化和运行过程中误差的分布与来源。

2.3.2混合量化

观察得到量化效果后精度下降明显，故采用混合量化功能，减少精度损失

右键新建目录04_hybrid_quantizaton，新建文件step1.py

找到这个资料04_RNKK模型构建找到01_课程用到的资料的01_pytorch模型，把.pt拷到

前面创建的目录01_export_rknn中（resnet8.pt）

找到这个资料04_RNKK模型构建找到01_课程用到的资料的02_dataset，把.txt和图片拷到

前面创建的目录01_export_rknn中（dataset.txt、图片）

from rknn.api import RKNN

if __name__ == "__main__":

    rknn=RKNN(verbose=Ture)

    rknn.config(
    mean_values=[[123.675, 116.28, 103.53]],
    std_values=[[58.395, 58.395, 58.395]],
    target_platform="RK3588"
    )

    rknn.load_pytorch(
    model="./resnet18.pt", input_size_list=[[1, 3, 224, 224]])

    # 使用hybrid_quantization_step1接口进行混合量化的第一步
    rknn.hybrid_quantization_step1(
        dataset="dataset.txt",  # dataset表示模型量化所需要的数据集
        rknn_batch_size=-1,  # 表示自动调整模型输入batch数量
        proposal=False,  # 设置为True，可以自动产生适合量化的配置建议值
        proposal_dataset_size=1  # 第三步需要用的图片
    )


    rknn.release()

运行程序之后生成了以下文件

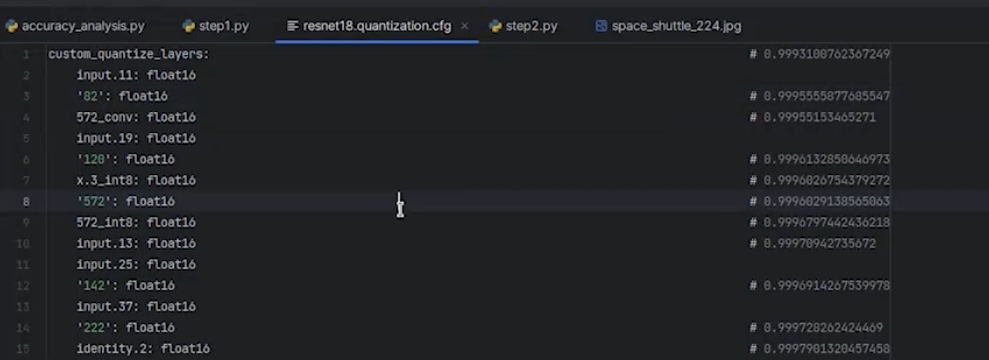

我们需修改的是后缀为.cfg文件，把某些量化层改为非量化层，因为input.25层精度下降（由日志可得），找到custom_quantize_layers做出以下修改，注意冒号：后面有空格

custom_quantize_layers: {
    // 自定义量化层的配置区域，用于指定特定层的量化方式
    input.25: float16,     // 将名为input.25的网络层，设置为使用float16类型进行量化
    '142': float16

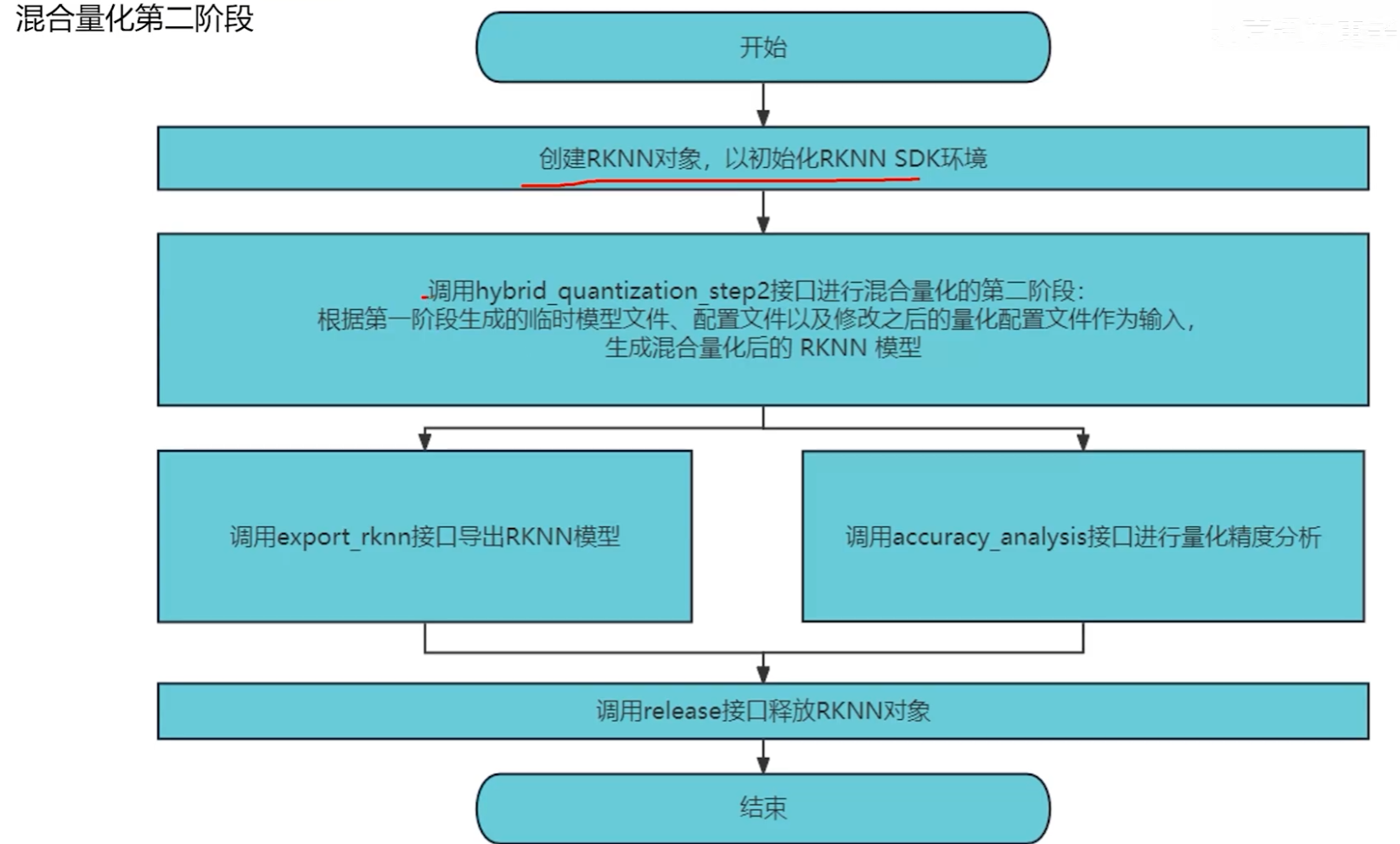

接下来创建step2.py

from rknn.api import RKNN

if __name__ == '__main__':
    rknn = RKNN()

    # 调用hybrid_quantization_step2接口进行混合量化的第二个步骤
    rknn.hybrid_quantization_step2(
        model_input="resnet18.model",  # model_input表示第一步生成的模型文件
        data_input="resnet18.data",  # data_input表示第一步生成的配置文件
        model_quantization_cfg="resnet18.quantization.cfg",  # model_quantization_cfg表示第一步生成的量化配置文件
    )

    # 调用量化精度分析接口 评估RKNN模型
    rknn.accuracy_analysis(
        inputs=["space_shuttle_224.jpg"],
        output_dir="./snapshot",
        target="RK3588"
    )

    # 调用RKNN模型导出接口导出RKNN模型
    rknn.export_rknn(export_path="./resnet18.rknn")
    rknn.release()

最后运行可知，该层精度得到提升

从哪获取需要更改网络层为非量化效果，通过该网站，打开.rknn模型导入查看网络层结构Netronhttps://netron.app/

重新打开step1.py，把  proposal=False,  设置为proposal=True，可以自动产生适合量化的配置建议值，再重新运行

再打开.cfg文件，则能看见自动添加好需混合量化的层

再运行step2.py

完成最终的混合量化结果

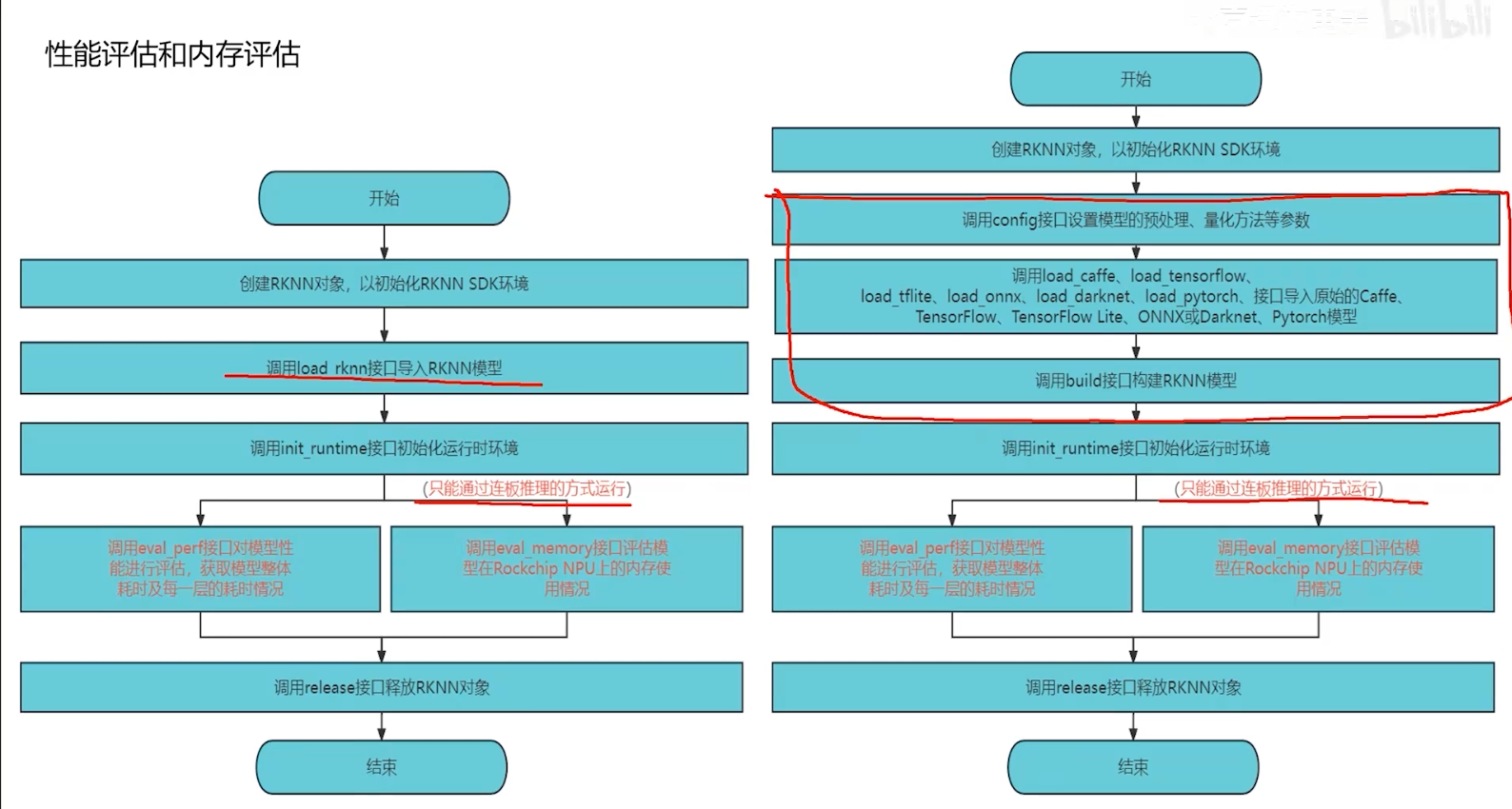

2.4模型评估

右键新建目录05_eval，新建文件eval.py

找到这个资料04_RNKK模型构建找到01_课程用到的资料的01_pytorch模型，把.pt拷到

前面创建的目录01_export_rknn中（resnet8.pt）

找到这个资料04_RNKK模型构建找到01_课程用到的资料的02_dataset，把.txt和图片拷到

前面创建的目录01_export_rknn中（dataset.txt、图片）

from rknn.api import RKNN

if __name__ == '__main__':
    rknn = RKNN()

    # 使用load_rknn接口导入rknn模型
    rknn.load_rknn(path="./resnet18.rknn")

    # 使用init_runtime接口初始化运行时环境
    rknn.init_runtime(
        target="RK3588", #只能在板上运行
        perf_debug=None,  # perf_debug表示是否开启性能评估的debug模式
        eval_mem=None,  # eval_mem表示是否使能内存评估
    )

    # 使用eval_perf接口进行性能评估
    rknn.eval_perf(
        inputs=["space_shuttle_224.jpg"],  # inputs表示要测试的图片
        data_format=None,  # data_format表示要推理的数据模式
        is_print=True,  # is_print表示使能打印性能信息
    )

    rknn.release()

启动板子adb服务成功连接到虚拟机，点击运行

日志显示对应的运行时间，和FPS

再将 perf_debug=None, eval_mem=None修改为 perf_debug=True, eval_mem=False就能把各个性能评估参数显示出来了。

对于 内存评估 代码

from rknn.api import RKNN

if __name__ == '__main__':
    rknn = RKNN()

    # 使用load_rknn接口导入rknn模型
    rknn.load_rknn(path="./resnet18.rknn")

    # 使用init_runtime接口初始化运行时环境
    rknn.init_runtime(
        target="RK3588",
        perf_debug=True,  # perf_debug表示是否开启性能评估的debug模式
        eval_mem=True,  # eval_mem表示是否使能内存评估
    )

    # 使用eval_perf接口进行性能评估（当前为注释状态）
    # rknn.eval_perf(
    #     inputs=["space_shuttle_224.jpg"],  # inputs表示要测试的图片
    #     data_format=None,  # data_format表示要推理的数据模式
    #     is_print=True,  # is_print 表示使能打印性能信息
    # )

    # 使用eval_memory接口进行内存评估
    rknn.eval_memory(
        is_print=True,  # 表示使能打印内存评估信息
    )

    rknn.release()

三、RKNN Toolkit lite2使用

吧

右键新建目录06_rknnToolkitlite2，新建文件rknnToolkitlite2.py

将05_eval的文件.rknn和图片拷到新目录中

①使用rknn.api

from rknn.api import RKNN
import cv2
import numpy as np

def show_outputs(output):
    output_sorted = sorted(output, reverse=True)
    top5_str = '\n-----TOP 5-----\n'
    for i in range(5):
        value = output_sorted[i]
        index = np.where(output == value)
        for j in range(len(index)):
            if (i + j) >= 5:
                break
            if value > 0:
                topi = '{:d}: {:.3f}\n'.format(index[j], value)
            else:
                topi = '-1: 0.000\n'
            top5_str += topi
    print(top5_str)

def show_perfs(perfs):
    perfs = 'perfs: {}\n'.format(perfs)
    print(perfs)

def softmax(x):
    return np.exp(x)/sum(np.exp(x))

if __name__ == '__main__':
    rknn = RKNN()

    # 使用load_rknn接口直接加载RKNN模型
    rknn.load_rknn(path="./resnet18.rknn")

    # 调用init_runtime接口初始化运行时环境
    rknn.init_runtime(
        core_mask=0,  # 表示NPU的调度模式
        target="RK3588"
    )

    # 使用opencv获取推理的图片数据
    img = cv2.imread(filename="./space_shuttle_224.jpg")
    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

    # 调用Inference接口进行推理测试
    outputs = rknn.inference(
        inputs=[img],
        data_format=None
    )

    show_outputs(softmax(np.array(outputs[0][0])))
    rknn.release()

②使用rknnlite.api,可以拷贝到开发板上运行的程序

from rknnlite.api import RKNNLITE
import cv2
import numpy as np

def show_outputs(output):
    output_sorted = sorted(output, reverse=True)
    top5_str = '\n-----TOP 5-----\n'
    for i in range(5):
        value = output_sorted[i]
        index = np.where(output == value)
        for j in range(len(index)):
            if (i + j) >= 5:
                break
            if value > 0:
                topi = '{:d}: {:.3f}\n'.format(index[j], value)
            else:
                topi = '-1: 0.000\n'
            top5_str += topi
    print(top5_str)

def show_perfs(perfs):
    perfs = 'perfs: {}\n'.format(perfs)
    print(perfs)

def softmax(x):
    return np.exp(x)/sum(np.exp(x))

if __name__ == '__main__':
    rknn = RKNNLITE()

    # 使用load_rknn接口直接加载RKNN模型
    rknn.load_rknn(path="./resnet18.rknn")

    # 调用init_runtime接口初始化运行时环境
    rknn.init_runtime(
        core_mask=0,  # 表示NPU的调度模式
    )

    # 使用opencv获取推理的图片数据
    img = cv2.imread(filename="./space_shuttle_224.jpg")
    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

    # 调用Inference接口进行推理测试
    outputs = rknn.inference(
        inputs=[img],
        data_format=None
    )

    show_outputs(softmax(np.array(outputs[0][0])))
    rknn.release()

此前开发板上我们已经配置好rknnToolkitlite2工具使用环境，大致过程如下：

进入（base）

这里需使用python命令创建python3.9的环境和rknn环境

conda create -n rknn python=3.9

conda activate rknn

进入（rknn）

然后是拷rknnToolkitlite2软件包并安装好，pip安装opencv包

。。。

最后直接找到我们拷过来的使用rknnlite.api工具的rknnToolkitlite2.py，python运行，可直接得到推理结果

四、RKNPU2 各个api讲解

先创建新文档，打开终端，把CMAKE拷进文件夹里（\09_RKNN2通API讲解\01_课程用到的资料\01_Cmake工程示例）

mkdir work

cd work
./

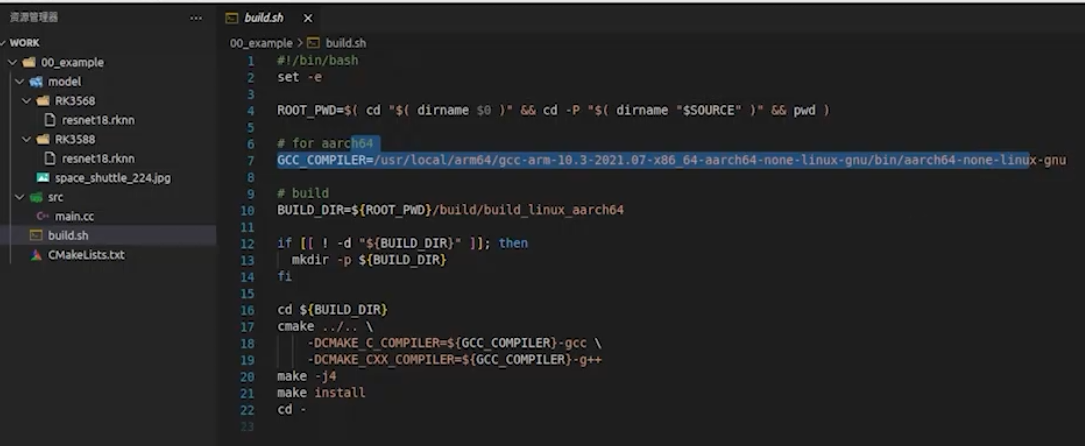

文件内指定了编译器路径

现在使用指令删除该文件，把\09_RKNN2 通用 API 讲解 \01_课程用到的资料 \02_交叉编译器 文件内编译器重新拷进去，再把第三方库的\09_RKNN2 通用 API 讲解 \01_课程用到的资料 \03_第三方库的3rdparty拷到work目录下

然后右键运行build.sh,

五、RKNPU2 C例程框架讲解

项目1：yolov5实时目标分类

项目2：sort目标追踪

项目3：车牌识别
