CM3588(商业级）

CM3588J（工业级）

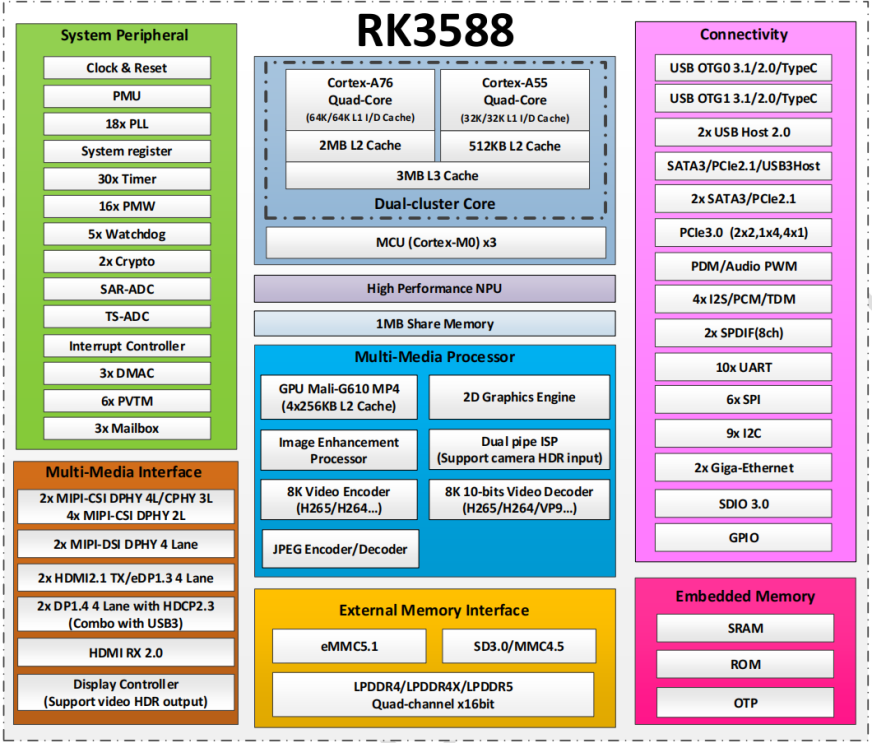

处理器

CPU：四核Cortex-A76 + 四核Cortex-A55@2.4GHz

NPU：6TOPS，三核架构，支持INT4/INT8/INT16/FP16混合操作

GPU：ARM Mali-G610 MP4；OpenGL ES 1.1, 2.0, 3.1,3.2、Vulkan 1.1,1.2、OpenCL1.1,1.2, 2.0；内嵌高性能2D图像加速模块

VPU：

解码：

1. H.265、H.264、AV1、VP9、AVS2：up to 8K@60fps

编码：

1. H.264、H.265：up to 8K@30fps

内存

4GB /8GB LPDDRX

存储

32GB/64GB/128GB eMMC

系统

Android12、Ubuntu20.04、Debian12、Linux6.1

接口方式

板对板连接器（4×100pin，引脚间距0.4mm）

电源

DC 12V（电压误差±5%）

尺寸

68.0mm×50.0mm×4.85mm

环境

工作温度：0-70℃，存储湿度：10%-90%RH

工作温度：-40-85℃，存储湿度：10%-90%RH

外设资源

数量

参数

备注

MIPI DC-PHY

2

2个D-PHY / C-PHY 复用接口。

4 lanes D-PHY 支持V2.0，最高传输速率4.5Gbps/Lane

3 lanes C-PHY 支持V1.1，最高传输速率2.5Gbps/Lane
注：MIPI D-PHY/C-PHY Combo PHY的TX和RX只能支持同时配置成 DPHY TX，DPHY RX 模式或同时配置成CPHY TX，CPHY RX 模式。不支持一个配置成 DPHY TX，一个配置成 CPHY RX

1. 2 个MIPI DCPHY+ 4个 MIPI CSI DPHY(2 lanes )
   2. 2个MIPI DCPHY +1 个MIPI CSI DPHY(4 lanes)+ 2 个MIPI CSI DPHY(2lanes)
   3.2 MIPI DPCHY+2 MIPI CSI DPHY(4lanes)

MIPI CSI DPHY

4

2 lanes MIPI DPHY 支持V1.2，最高传输速率2.5Gbps/Lane

DVP

1

8/10/12/16 BIT标准DVP接口，最高支持150MHz输入

支持BT.601/BT.656 和BT.1120 VI 接口

HDMI/eDP
TX

2

2个HDMI / eDP 复用接口（二者不能同时使用）

支持 HDMI 2.1，HDMI FRL 模式并向下兼容 HDMI TMDS 模式，最大分辨率 7680×4320@60Hz
支持 eDP 1.3，最大支持分辨率4K@60Hz

DP TX

2

支持2路DP 1.4a 和USB 3.1 GEN1 复用

最大支持7680×4320@30Hz

MIPI DSI

2

支持2路 MIPI DPHY V2.0 或者CPHY 1.3

4 lanes D-PHY支持V2.0，最高传输速率4.5Gbps/Lane

3 lanes C-PHY支持V1.1，最高传输速率2.5Gbps/Lane

最大支持4K@60Hz

支持左右双屏模式

支持10BIT RGB

BT1120

OUTPUT

1

支持RGB 8BIT 格式，数据速率最高150M

分辨率高达1920x1080@60Hz；

Audio

≤8

I2S0/I2S1 支持8 通道TX和RX，16BITS到32BITS。最大采样率192KHz
I2S2/I2S3 支持2通道TX 和RX，16BITS到32BITS，最大采样率192KHz
SPDIF0/SPDIF1支持16BITS音频

PDMI0/PDM1支持8通道，16BITS到24BITS，最大采样率192KHz

SDIO

≤1

SDIO 3.0，数据吞吐量最高可达：104MB/S

Ethernet

≤2

2 路 GMAC，提供 RGMII/RMII 接口引出，

支持10/100/1000M 数据速率

USB 2.0

2

USB2.0 Host，独立端口，与 USB3.0 不复用

USB3.1 Gen1

3

USB3.1 Gen1数据速率高达5Gbps；

2路USB3.1 OTG，与DP TX (USB3OTG_0 and USB3OTG_1)复用，USB3OTG_0 和 USB3OTG_1 支持 USB Type-C 和 DP Alt；

1路USB3.1 Host，与PIPE PHY2 (USB3OTG_2)复用；

Combo PIPE PHY

≤3

PIPE PHY0： 支持 PCIe2.1/SATA 3.0
PIPE PHY1： 支持 PCIe2.1/SATA 3.0
PIPE PHY2： 支持 PCIe2.1/SATA 3.0/USB3.1 GEN1

其中：

 PCIe 2.1 最大速率5GT/s，仅支持RC

 SATA 3.0 支持SATA V3.1 和AHCI V1.3.1 以及eSATA，最大速率6GT/s

 USB 3.1 GEN1最大速率是5Gbps

PCIE 3.0

≤4

支持RC 和EP

最大支持速率2.5

Gbps(PCIe1.1), 5Gbps(PCIe2.1), 8Gps(PCIe3.0)

支持4种组合方式：1× 4lanes, 2× 2lanes, 4× 1lanes and 1×

2lanes + 2× 1lanes

UART

≤10

64BIT FIFO,最高速率 4Mbps，均支持自动流控模式

SDMMC

1

支持SD3.0，MMC V4.51

SPI

≤5

支持主从模式，软件可配置

I2C

≤9

支持 7bits 和 10bits 地址模式

标准模式数据传输速率可达100k bits/s

在快速模式下高达400k bits/s

最高速率可达 1 Mbit/s

I3C

≤2

支持2个I3C主接口

PWM

≤16

32bits 定时器/计数器

ADC

≤8

支持8路的12BIT单端的输入SAR-ADC，最大采用率1MS/S

操作系统

Android12、Ubuntu20.04、Debian12、 Linux6.1

操作系统

适配清单

产品

内存

存储

操作系统

CM3588

4GB

64GB

Android12、Ubuntu20.04、Debian12、 Linux6.1

8GB

128GB

CM3588J

4GB

64GB

8GB

128GB
