3.1 设计者仿真与验证工作的区别

3.2 仿真平台的一般架构

• 待测设计(DUT)
• 参考模型和DUT的响应被放在一起进行比较，以确认两者是一致的。当发现不一致时，首先应该怀疑DUT的问题，因为参考模型被编写出来，本身就默认为正确的，它也被称为金标准(Golden)。但参考模型也只能相对保证正确。
• 设计电路的基本单元称为模块(Module)，而仿真的基本单元称为模型(Model)。前者是真实的电路，后者是对真实器件行为的模仿，如模仿Flash、EEPROM、ADC等器件行为的Model。
• 断言是一种判断的言论，例如信号a等于1就是一种判断。若信号a真的等于1，就会报告正确，或者不报告，若a不等于1，则报告错误。设计和验证都可以使用断言。当设计在代码中留下断言后，若验证仿真时发现断言报错，则说明设计本人认为有错，就可以直接去找设计。断言的实现有多种方式，System Verilog中推荐的断言方式称为SVA(System Verilog Assertions)。

3.3 Verilog和System Verilog

• Verilog是System Verilog(SV)的子集
• 在仿真阶段，一般会在仿真工具中加入-sv选项，使其在编译时支持SV语法。

3.4 Testbench文件的基本结构

• 外围设备可分为3类，
  • 第一类是设备A，它需要与DUT交互，I2C就属于第一类。
  • 第二类是设备B，只单纯地负责激励，ADC和串口发送设备属于第二类。
  • 第三类如设备C，只单纯地接收信号，并做出反应，串口接收设备、PWM及由GPIO驱动的LED等设备属于第三类。

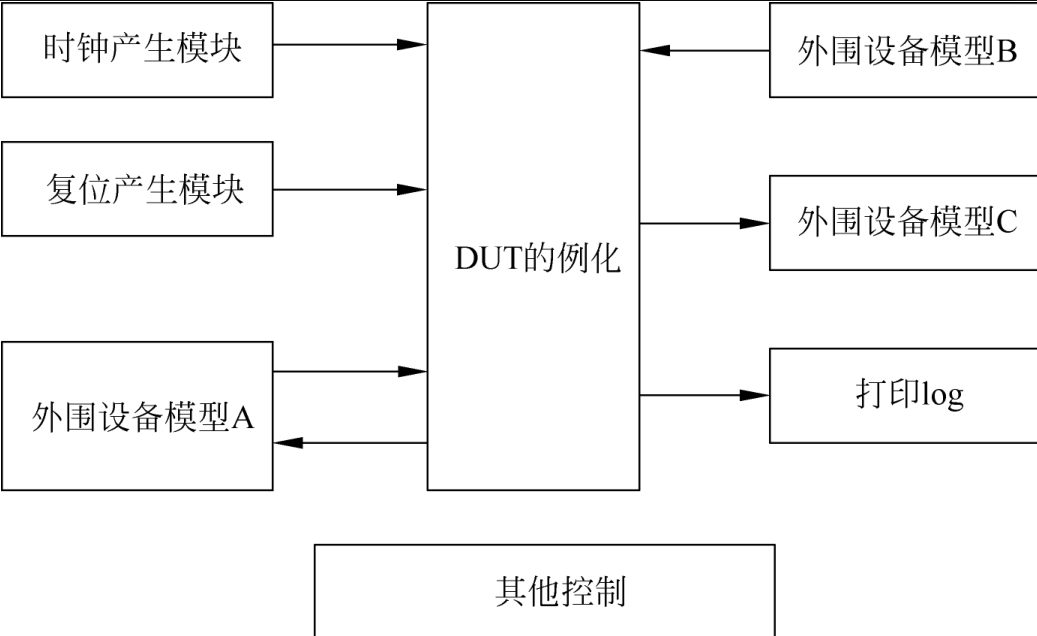

图3-3 Testbench文件的基本结构

3.5 时钟和复位的产生

• initial块的内部是有顺序的，可以当作一个独立的小型C语言来看待。initial块是SV最有别于普通Verilog的特征，因为它足够灵活，可以按时间顺序或事件发生的顺序决定内部信号的输出，而不必刻意找规律。
• forever块必须放在initial内部。有规律是无规律的一种特例，forever即是initial中的特例，体现了一种规律性。从英文上理解，forever（永远）和always（总是）都是规律性的体现，因此两者可以互换，即带forever的initial块可以与always互相替代。
  • intial中如果没有forever,执行到最后一句就结束了，不会像always一样重复执行。
  • always #5      clk <= ~clk;

  • intial begin
        forever
        #(10/2.0)  clk = ~clk;
    end

• initial内部产生的信号，类型可声明为reg
• #(10/2.0)是延时，单位默认为ns（纳秒）​：延迟5ns。
  • 不直接写5，而是写为10/2.0，这是因为10ns体现时钟周期（时钟频率为100MHz）​，一个周期电平变换两次，因此需要除以2。
  • 写成2.0是为了转换为浮点数，例如9/2的结果为4，但是9/2.0的结果为4.5。
• 凡是带#延迟的，都不能被综合，只能用于仿真行为描述。

3.6 灵活的等待方式

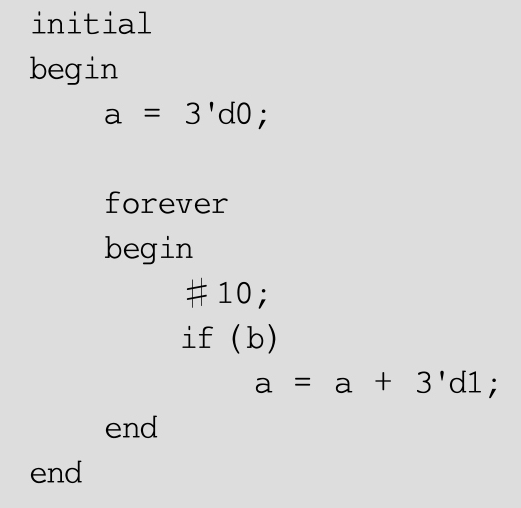

等待方式一：如下图所示，a初始化为0，之后，它每10ns观测一次b，若发现b为1，a就自加。最后的结果类似于产生了一个以10ns为周期的时钟，在时钟驱动下自加。当条件未达到时，a的数值会自动保持，而不是清零。

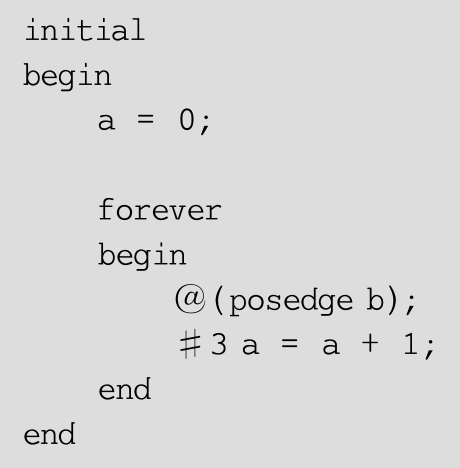

等待方式二：@后面跟敏感条件，意为仅当敏感条件发生时，后面的事件才发生。下图表示当信号b从0变到1后，再等3ns，信号a才会变为1。

等待方式三：wait(a)，其中a是一个信号，该句意为当a为0时就一直等待，直到a变成1为止。

3.7 信号类型的扩展和强制转换

• 在SV中，除了传统的wire、reg类型，logic类型，其他常见的还有bit类型、int类型、real类型等。
  • bit类型在语法上只支持0和1两种状态，非此即彼，不存在x态和z态，
  • 在logic和reg类型中，0、1、x、z等4种信号状态都支持，因此TB中较少用到bit类型，而且logic和reg类型经常混用。
  • int其实相当于“reg signed[31:0]​”声明，即32位有符号整数。若表示32位无符号整数，则可以直接声明为“reg[31:0]​”​。也可使用integer类型，再或者使用int unsigned类型。
  • logic、bit、int等类型本质上是reg类型，即这类信号可以在initial和always块中产生，而不能在assign块中产生。
  • wire类型和上述类型不同，它可以在assign块中产生。
  • real表示带符号的浮点数，相当于C语言中的float。real类型信号在initial、always和assign中都可以产生。
• 转换
  • int'（​A/B）​：将结果强制转换为整数，且自动将小数四舍五入
  • signed'（​）可以将无符号数转换为有符号数，并且可综合
  • 浮点数/整数，会自动转为浮点数。
  • SV中的内建(Build-In)命令都是以$开头的

3.8 log的打印

     $display("state = % d, Isens = % f ", state, Isens);

• 要打印log时，可以使用$display（​）函数
  • %d代表以十进制打印整数，
  • %f代表打印浮点数，
  • %x代表以十六进制数打印整数，
  • $display会自动加入换行符，不用写“\n
• %f、%d、%x、%t等，前面都可以对字符宽度进行约束
  • 例如%5t，即以5个字符宽度来打印时间。若宽度本身超过5个，例如17.000宽度是6个字符，则仍然打印完整的6个字符。
  • 对于整数如%d，不仅可以设定打印宽度，还可以设置高位补0，例如%08d，表示以8位宽度打印，当宽度不够时在高位补0。
  • 对于浮点数%f也可以约束精度，例如%3.5f，将整数位宽约束到3个字符，将小数精度约束到5个字符，当整数超过3个时按照实际数值打印。
  • 所有浮点数类型%f、%t都不能像整数%d、%x那样自动在高位补零。

3.9 内建功能函数

• 一些内建函数：
  • 结束仿真：$finish，$stop, 但stop,仿真界面不退出，便于Debug，而$finish是彻底退出。
  • $pow(a，b)，即以a为底，b为指数，计算该幂次方。
  • $hypot(a，b)，求复数a＋bi的模
  • $ln(a)，求以自然常数e为底，a的对数。
  • $ln(a)，求以自然常数e为底，a的对数。
  • $atan2(a，b)，已知某个角度的正弦值a和余弦值b，反推该角度值。
• 实际上所有函数都支持浮点数和定点数，即便输入的是定点数，仿真工具在内部计算时也要转换为浮点数，最终输出的也是浮点数，但如果TB上规定输出的类型为定点数，工具会自动采用四舍五入法将其转换为定点数。

3.10 仿真器也会出错

• 出现仿真器波形错误的原因主要是复杂的时钟分频，这种分频会使仿真器逻辑错乱，混淆事件发生的前后顺序。
  • 原因：仿真器也是由面向对象的高级语言编写而成的，因此，虽然硬件实际上是并行的，而且仿真器也会竭力给仿真者一种并行的假象，但在其内部处理上，仍然与其他计算机语言一样是按顺序执行的。
  • 仿真器以顺序的步骤做出并行的效果的方法：将时间和事件分开。例如：“#10 a＝2；​”
  • 对于时钟信号，仿真器会特别区分，它辨别时钟的方法就是从寄存器的敏感列表中寻找，但如果该时钟线路经过了很多类似数据的处理，将影响它的分辨。
  • 若工具将时钟当作普通信号，则它将不把时钟线放在时间变量中处理，而是放在事件变量中，和其他的事件一起排序。就可能发生错误。
• 解决方法：当判断为仿真器仿错的情况后,可以在设计的分频处加一小段延迟，人为将这几个事件放在不同的时间点上，这样执行顺序就不会混乱了。例如：cnt <= #0.01 2'd0;
• 示例：

// 意图：在时钟clk的上升沿出现后，将信号aaa赋值为3。
// 即希望在仿真时，当前clk上升沿来临，采到aaa的值为0，下一个clk上升沿来临时，采到aaa的值为3

//错误方式如下。这种方式，往往会使时钟上升沿采到3，即EDA软件会认为aaa赋值事件在时钟上升沿之前发生
  initial
     begin
         aaa = 0;
         @(posedge clk);
         aaa = 3;
     end

//正确方式1：插入延迟
     initial
     begin
         aaa = 0;
         @(posedge clk);
         #1;
         aaa = 3;
     end

//正确方式2：用非阻塞。EDA软件将自动认为该时钟上升沿采样到的aaa值为0，下一个上升沿处aaa才变为3
     initial
     begin
         aaa = 0;
         @(posedge clk);
         aaa < = 3;
     end

• 非阻塞赋值的使用
  • 非阻塞赋值语句必须连续写，阻塞赋值语句应写在非阻塞赋值之后。
  • 得分析具体情况

3.11 前仿中的真相与假象

• 前仿就是直接使用RTL仿真
• 问题：
  • 组合逻辑产生的信号中间大概率是存在细微毛刺的，只不过同步系统只以时钟沿作为评判标准，只要时钟敏感沿不采样到毛刺，则组合逻辑的毛刺就可以忽略。则仿真会看起来没问题，但实际有问题。
  • 信号与时钟做组合逻辑时，结果也容易出错。前仿时不带延迟信息，ps级的延迟不可见，因而会出现有的信号明明没有变化，却产生了只有它变化后才会造成的影响。因此，电路的设计者应避免用时钟信号参与组合逻辑。
• 对于仿真中的一些怪现象，要联系实际电路进行分析，如果是仿真器本身的问题（如3.10节）​，则可通过修改TB来避免，如果是电路RTL设计问题，则不应用TB来规避，而是应修正设计中的真实缺陷。

3.12 从DUT中直接获取信号

• 引出信号方法：assign tb_a = tb.DUT.AA.BB.a;
  • 含义：TB中例化了DUT，DUT中有一个例化名为AA的模块，AA中有一个例化名为BB的模块，需要引出的是BB中的信号a
  • 注意，DUT、AA、BB都是例化名，而非模块的名称。
  • tb_a是其在TB中的新名字，可以任意命名。
  • 这种方法既可以引出单根信号线，又可以引出总线。

3.13 数据预读取

• 数据预读取含义是在仿真的第零时刻，所有先验数据都已经进入存储器或TB的数组序列中。
• $readmemb("user_num.dat ", DUT.memory);
  • 扩展名随便都可以
  • 含义：将文本文件user_num.dat中的信息加载到DUT.memory路径中
  • 为了方便仿真器找到文件，双引号中还可以明确填写文件路径
  • DUT.memory只是本例的假设位置，读者可根据DUT存储的实际位置填写，存储器并不一定放在DUT内部。
  • 若user_num.dat里面以二进制记录数据，则用$readmemb命令，若以十六进制记录数据，则用$readmemh命令
  • 以二进制记录的数据并不是二进制文件。二进制文件是不用ASCII码显示，直接将原始数据保存下来的文件，用文本编辑器打开是乱码。以二进制记录的数据，其字符仍然是转换为ASCII码进行存储，用文本编辑器打开可以正常观看。

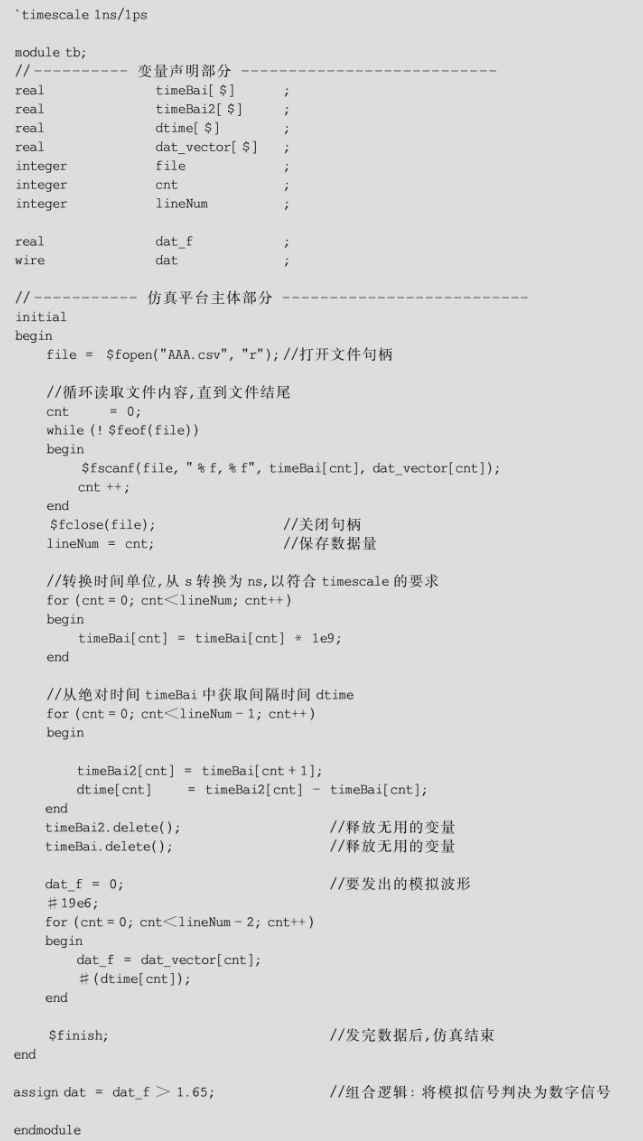

• 在数字设计或芯片测试的过程中，坑使用逻辑分析仪、示波器等仪器收集一些测试波形，并将该波形保存为数据，然后将该数据输入TB中进行仿真。保存数据的文件多以CSV为扩展名，在Windows系统中默认以Excel表格形式打开。

• reg  timeBai[$]：表示一个无限长度数组，$表示无限长度
• 使用$fopen命令可以打开一个名叫AAA.csv的波形文件，生成一个文件句柄，括号中的r表示目的为读取而非写入
• $feof(file)用于寻找文件的结尾，使用while循环持续寻找
• $fscanf用于在遇到与文本匹配的字符时就将其输入数组中，该文件是两列，因此分别输入保存时间的数组timeBai和保存数据的数组dat_vector中
• timeBai和timeBai2两个数组没用以后，可以用timeBai.delete（​）语句将其内存空间释放。因为它们是无限数组，在仿真器内部用链表表示，比较占用内存空间，所以需要及时释放。
• 上述处理过程没有出现SV中的延时语句，因此这些动作都发生在第零时刻，在仿真器看来就是初始化过程，没有时间消耗。
• dat_f＞1.65是为了将浮点形式的dat_f转换为二进制形式的dat，这样才能作为数字IC的输入。如果CSV本身就保存着二进制数，则无须这样判决。

---

• 为什么是1.65？ 这个值通常与电路的电平标准有关。例如：
• 在一个电压域为 3.3V 的数字系统中，逻辑‘0’和逻辑‘1’的阈值电压通常围绕中间值 1.65V 附近。
• 如果 dat_f > 1.65V，则认为它更接近于代表逻辑‘1’的高电平（如3.3V），因此比较器输出 1。
• 如果 dat_f <= 1.65V，则认为它更接近于代表逻辑‘0’的低电平（如0V），因此比较器输出 0。

---

3.14 将仿真数据以文本形式输出

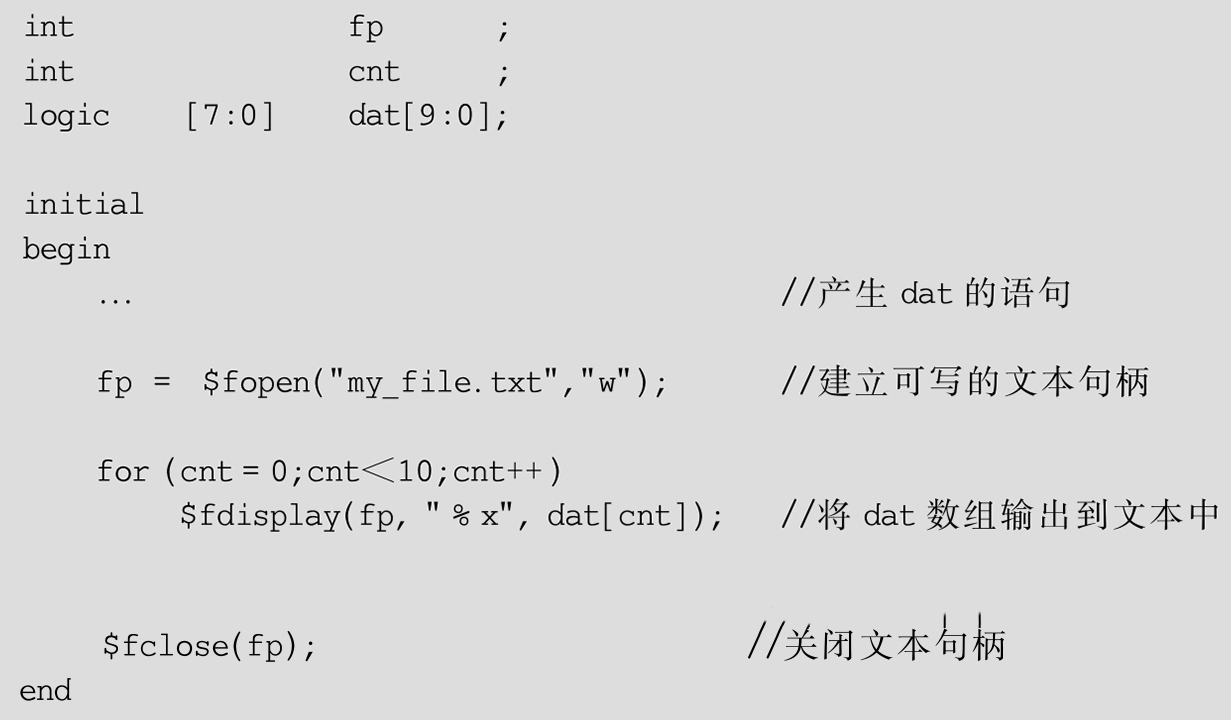

• 先用$fopen打开一个文本句柄，语句中w表示以可写方式打开。
• $fdisplay的操作同C语言中的fprintf一致，其后自带换行符，还可使用$fwrite代替，区别是其后不带换行符。
• 最后使用$fclose函数关闭句柄。
• 数组不是信号，只有将数组中的数在不同的时刻发出去，才是信号，反之也成立，将不同时刻的信号用一个数组收集起来，信号就变成了数组。数组可以看作损失了时间信息的信号。

3.15 并行处理的方法
