MCU上跑实时目标检测算法

前几年一直忙着别的事情没有在技术分享上下功夫, 这段时间稳定下来就想和几个志同道合的朋友做点有意义的事情, 于是乎就使用MCU做了个与AI有识别相关的 “小玩意儿”.
本人负责嵌入式端相关的编码, AI相关的工作由好友 AgeWang 负责.
这儿把一些成果给大家展示一下, 希望能给广大开发者提供一个简单的思路, 仅作参考

在大家印象中, AI 这种高大上的玩意儿一般是在 A系列 的芯片上面跑的, 当然本人也接触过一些 A系列 芯片, 一般的性能差一点的芯片跑起来也非常吃力, 但要说在 MCU 芯片上冕能跑AI是都不都不敢想. 但是现如今确确实实是行, 而且效果还不错.

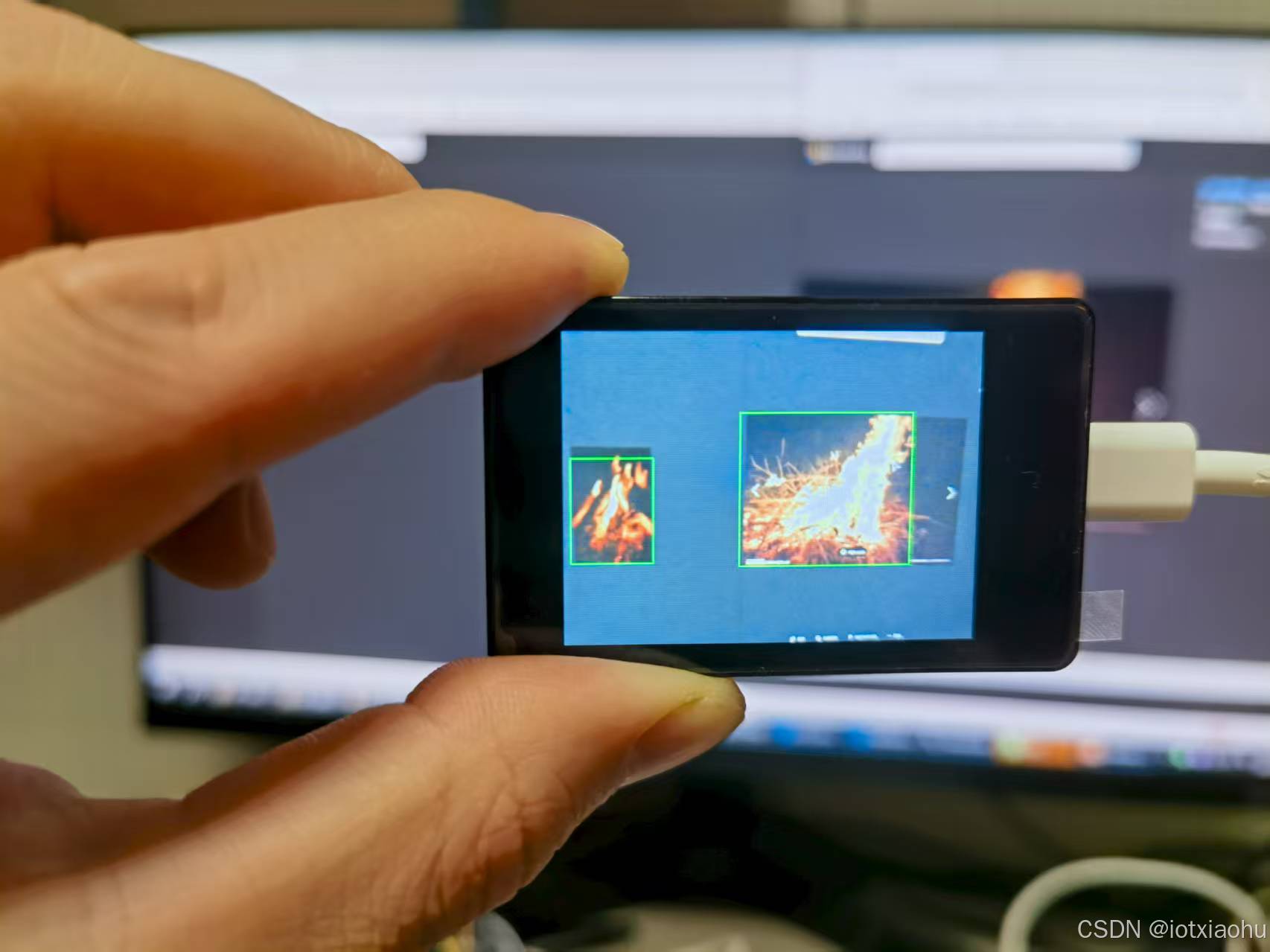

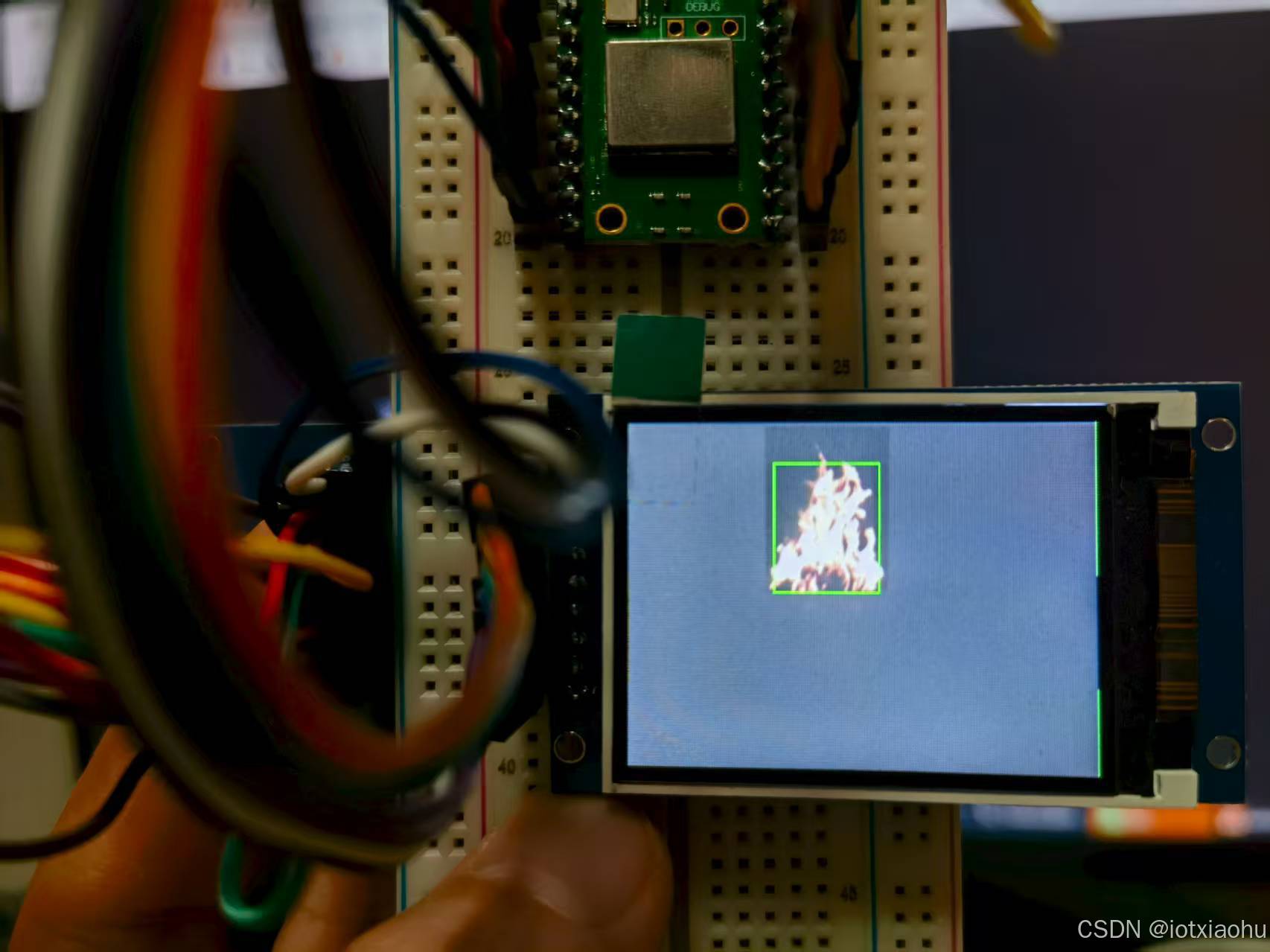

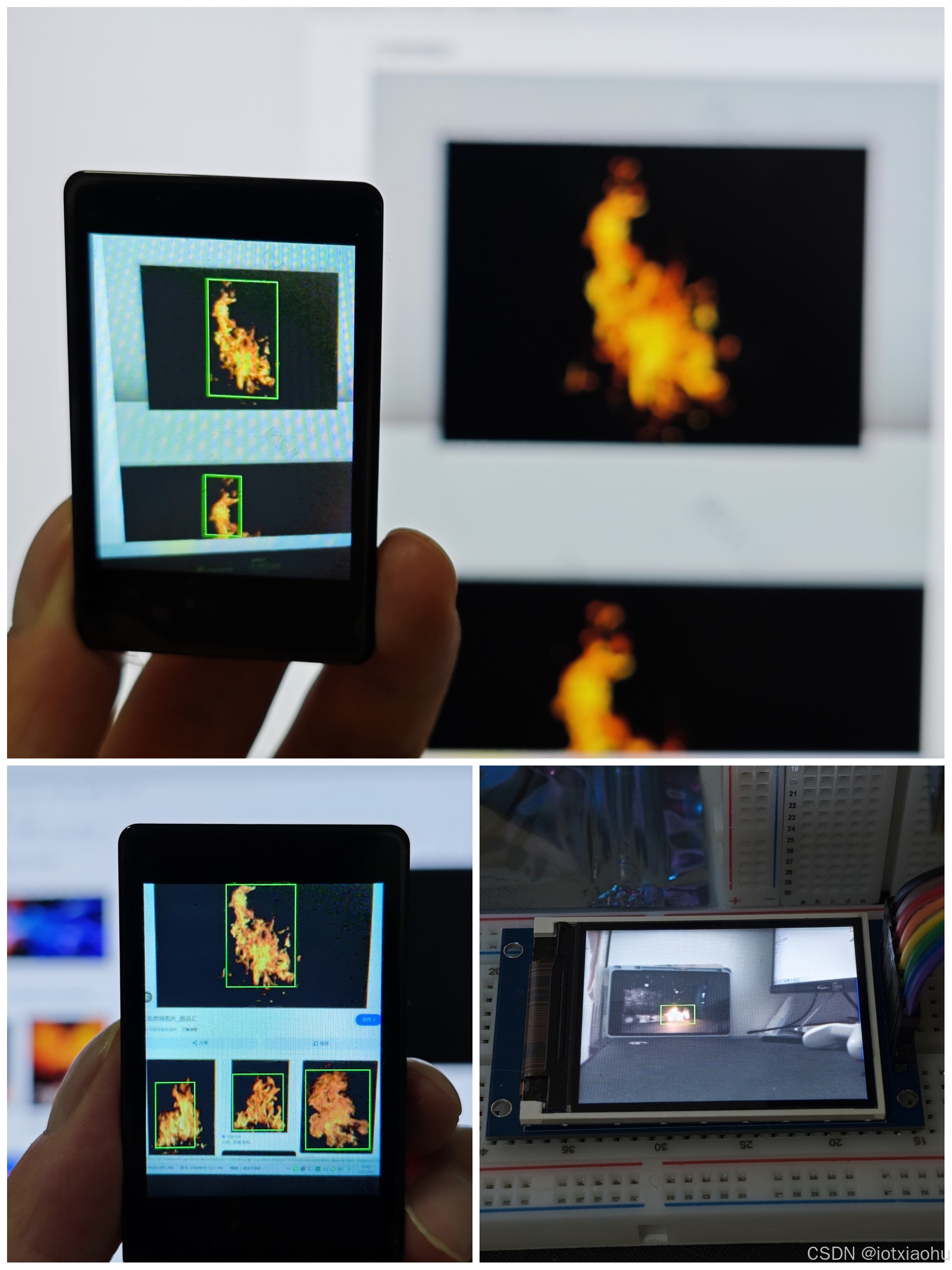

话不多说进入真题, 先给大家展示一下效果:

---

展示环节

• 模型优化: 在 MCU 资源限制下重新设计算法结构, 网络结构依然超过了150层, 确保检测精度不崩。
• 部署优化: 针对 Cortex M 指令集做了底层优化。
• 后处理: 用了简化版的 NMS, 保证速度够快, 占用也小。
• 内存管理: 最大化复用中间 Buffer, 推理时只占用 248KB RAM, 这对于一般 512KB RAM 的中高端 MCU 来说完全可以接受。

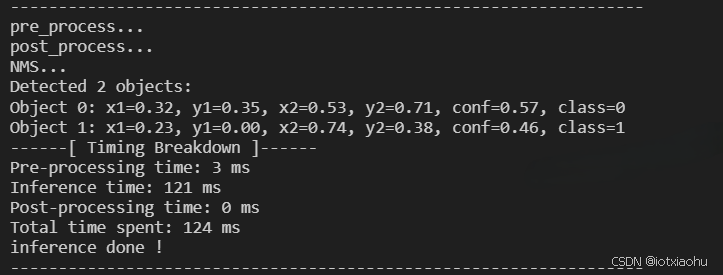

• 推理性能: 在 Cortex-M33 上, 通过指令集加速优化, 算法一秒大约推理 8帧 图像（单帧 124ms）。

---

---

视频链接

---

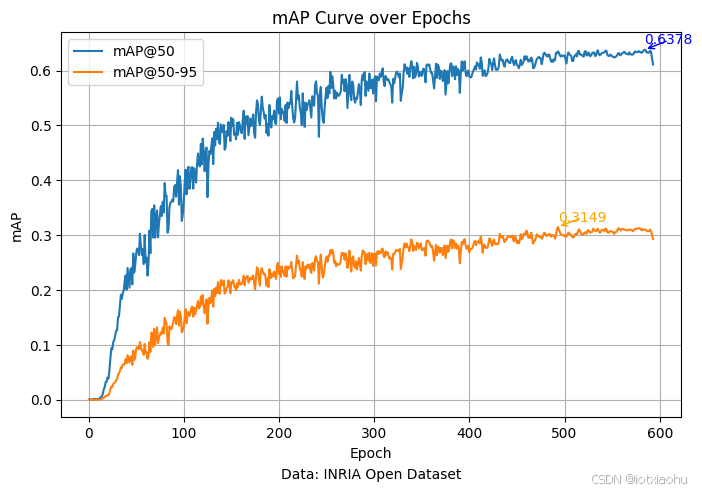

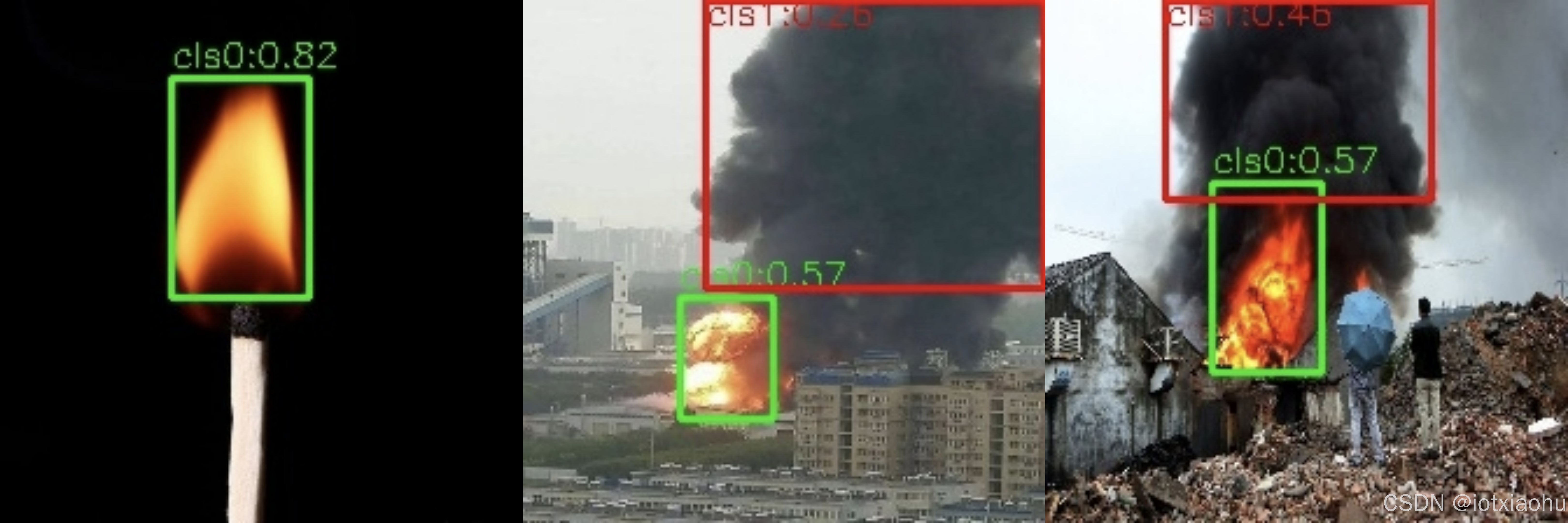

• 检测效果: 在行人检测数据集上, mAP 超过 60, 同时也能迁移到火焰、任意自定义目标检测任务。

---

所需资源

模块	介绍	最低成本(元)
摄像头	主要用于视频图像的采集	5
显示器	主要用于视频图像的显示	10
MCU	主要是协调摄像头得采集, AI的计算以及LCD显示屏的显示	6
外围电路	PCB板(最小系统所需的基本电路)	略

备注: 以上成本仅供参考(如果想要显示效果更好, AI识别更快价格也就更贵)

以上是所需的基本硬件模块, 当然也可以直接打板不使用模块.

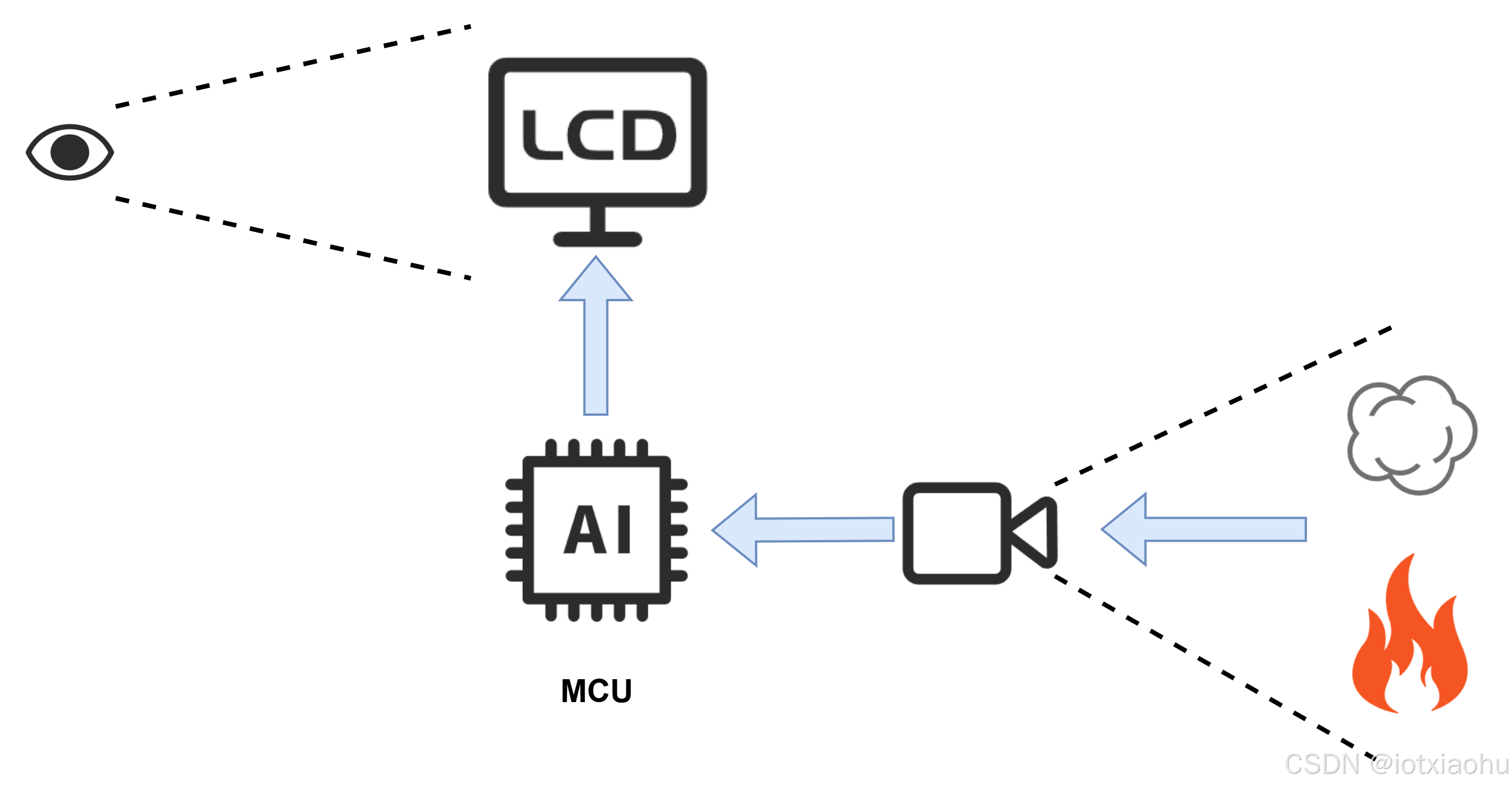

本演示主要是通过摄像头采集图像至 MCU, MCU 执行 AI yolo 算法, 获取结果, 通过 LCD 显示. 如下图所示:

扩展思考

• 输入端除了火焰, 还可以是其他物品猫, 狗, 鸟, 也可以是人, 也可以是人的不同形态, 如跌倒的老人或者小孩儿.
• 输入的除了图像也可以是音频, 温湿度, 光照强度, 当然也可以是他们的组合
• 输出端除了 LCD显示屏, 也可以 I/O 输出, 如开关门, 浇水, 喂鱼等

其他尝试

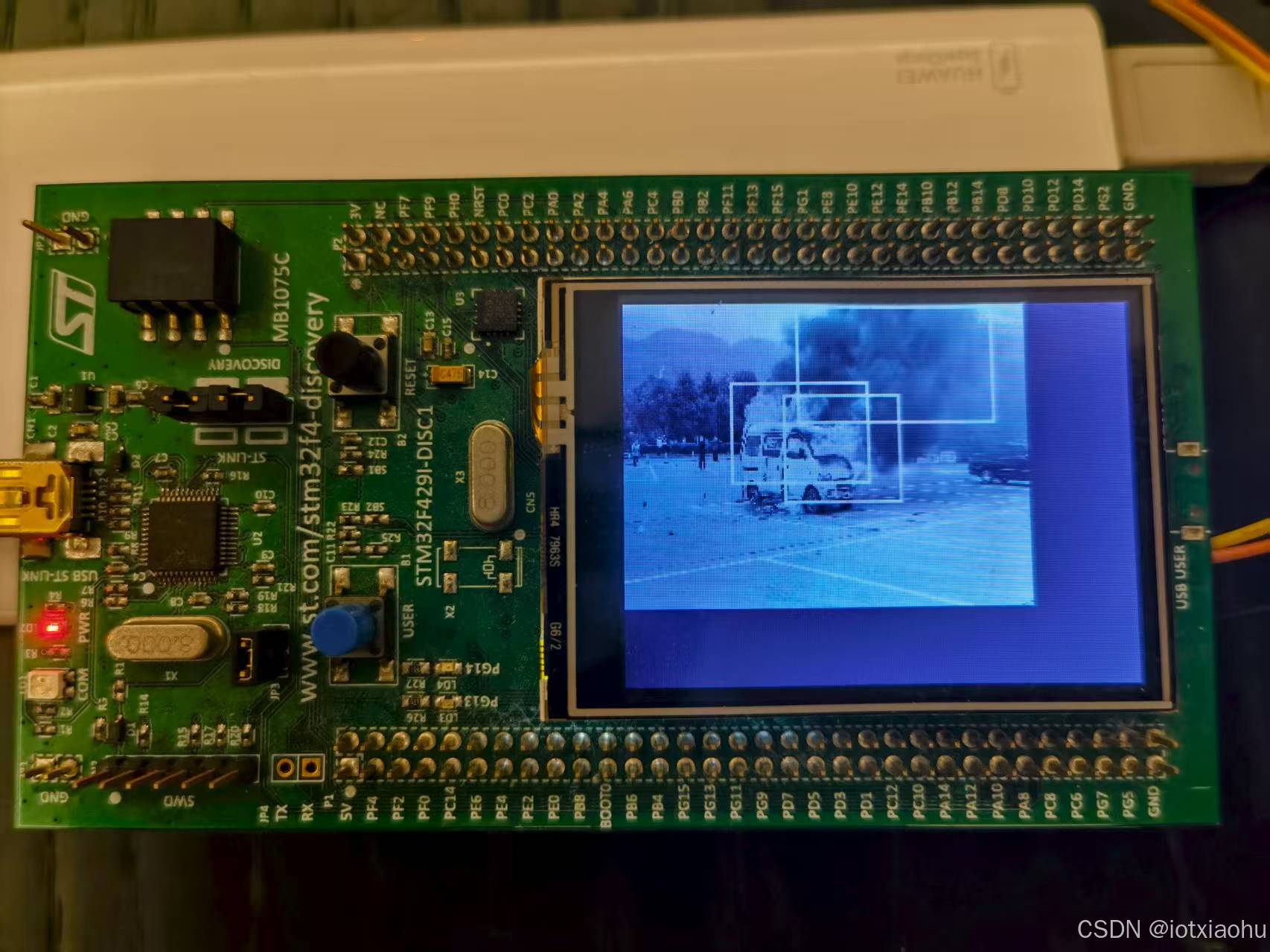

• 本人在多款MCU都测试过, 如 STM32 ESP32 等, 只要基本的RAM合适, 看理论上都能进行运行AI算法.
• STM32 有 STM32Cube.AI 专门为 AI 进行了优化
• ESP32 也有专门的库以及demo, 可供大家参考

---

---

备注

• 感谢 AgeWang 提供AI算法支持
