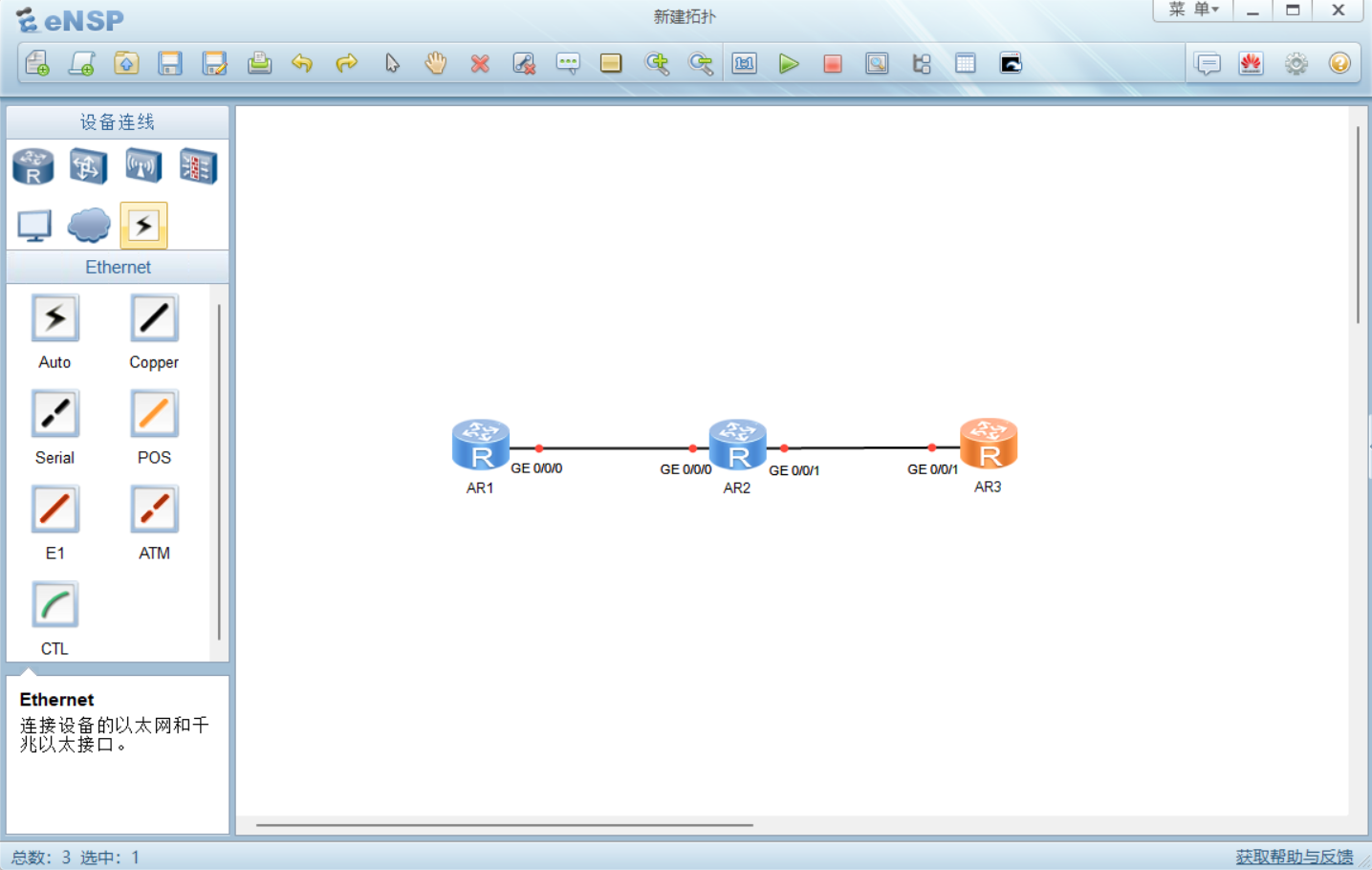

创建如上图所示的拓扑图。要求路由器具备GE接口，网络设备进行信息传输、资源共享需要传输介质，而GE接口就是设备连接传输线路的接口，而GE接口呢，具体连接的是千兆以太网，千兆以太网就是有着1000Mbps（1Gbps）传输速率的线路。

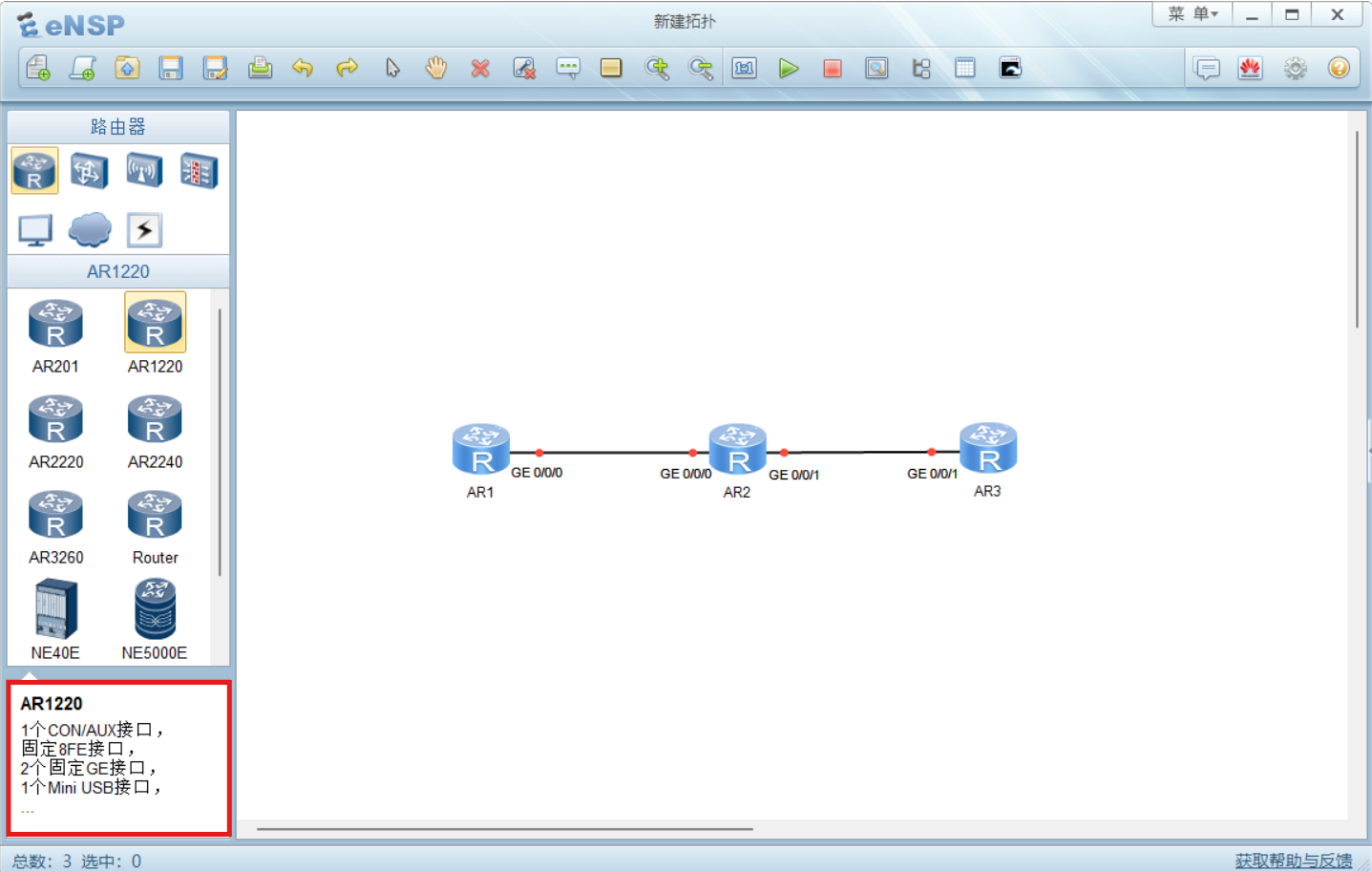

        在eNSP中，我们选择一个设备之后，左下角会显示其设备的接口。如下图所示：

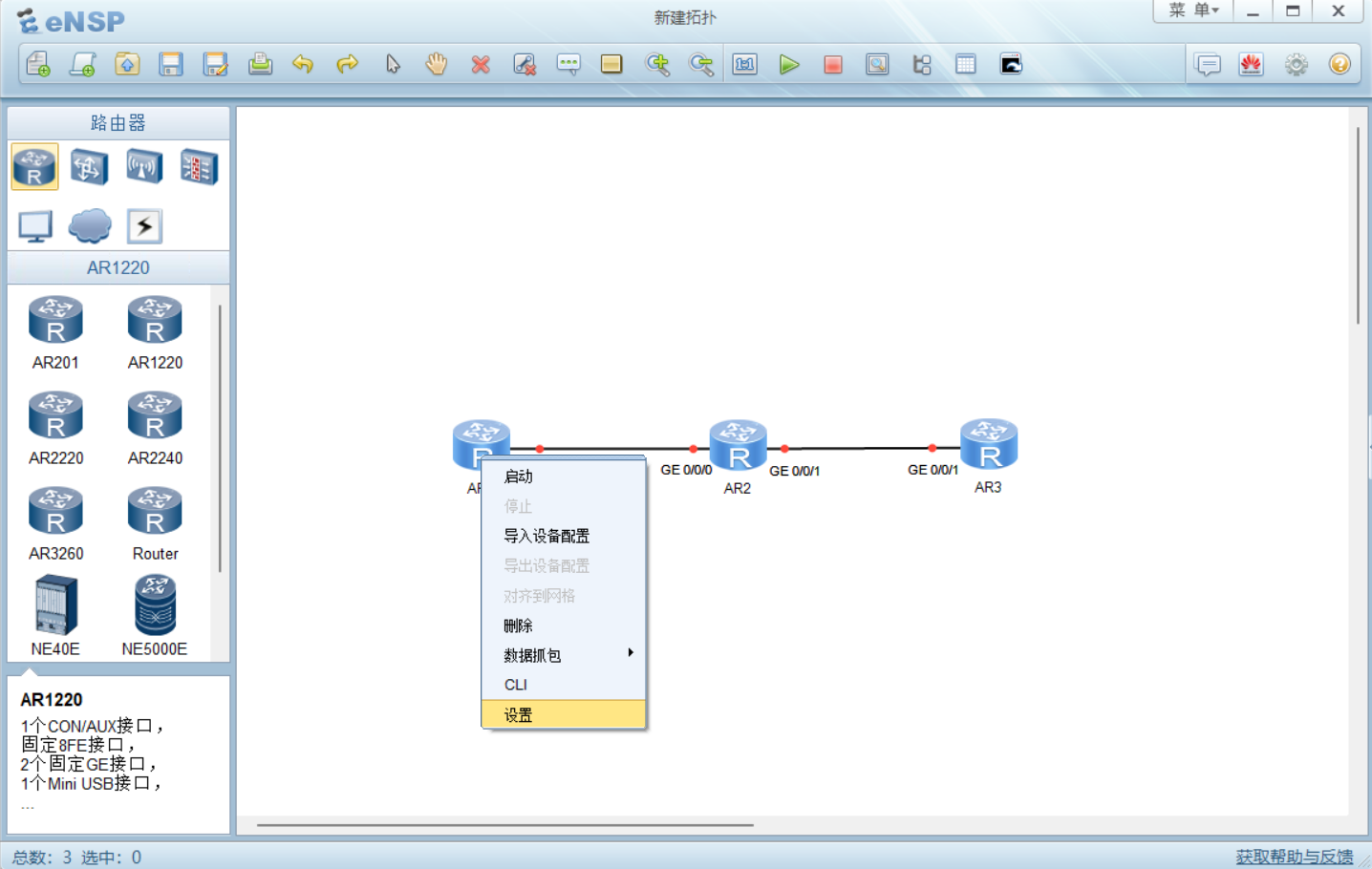

        当然，你也可以直接右键打开设置查看已创建设备所用有的接口。

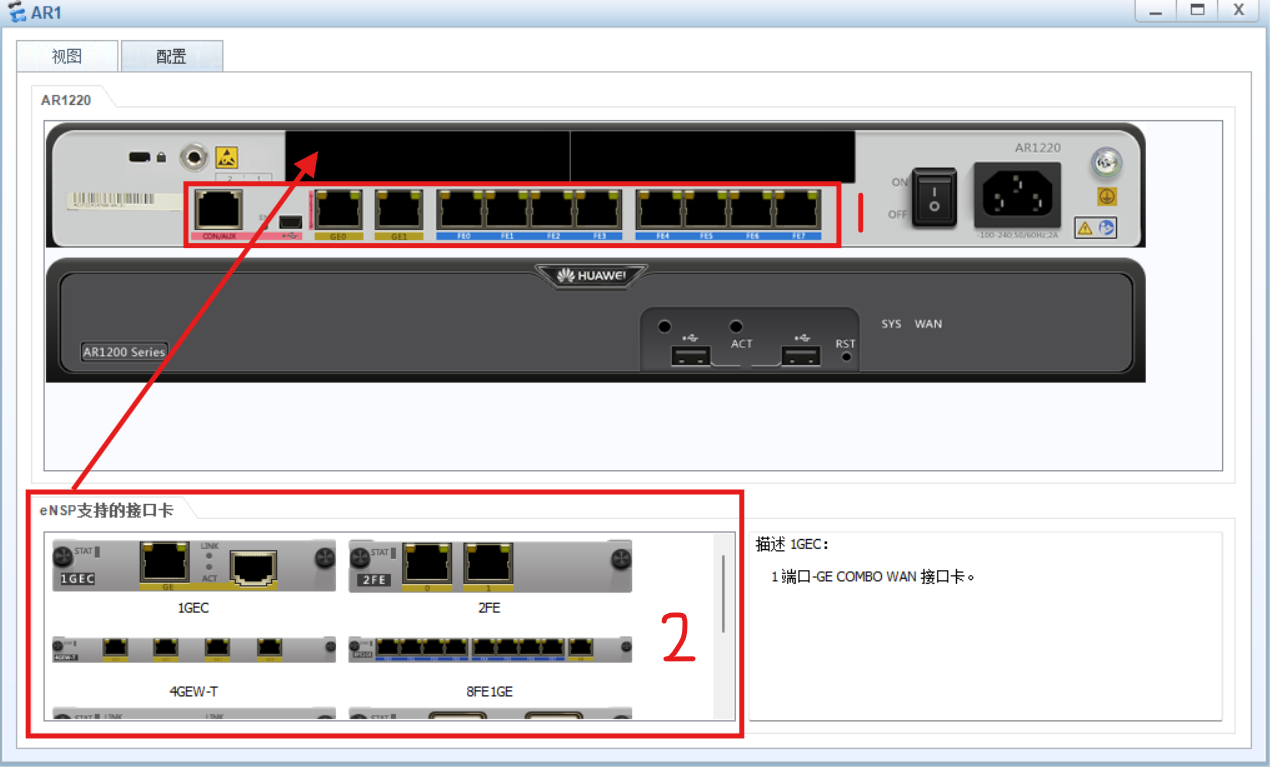

        上图中的1就是接口在网络设备上的拟真表现，现实中的网络设备其接口模样就是这样的，但不代表着网络设备其接口排版在现实世界跟eNSP上完全一样，因为现实世界中的网络设备有很多品牌、型号等。

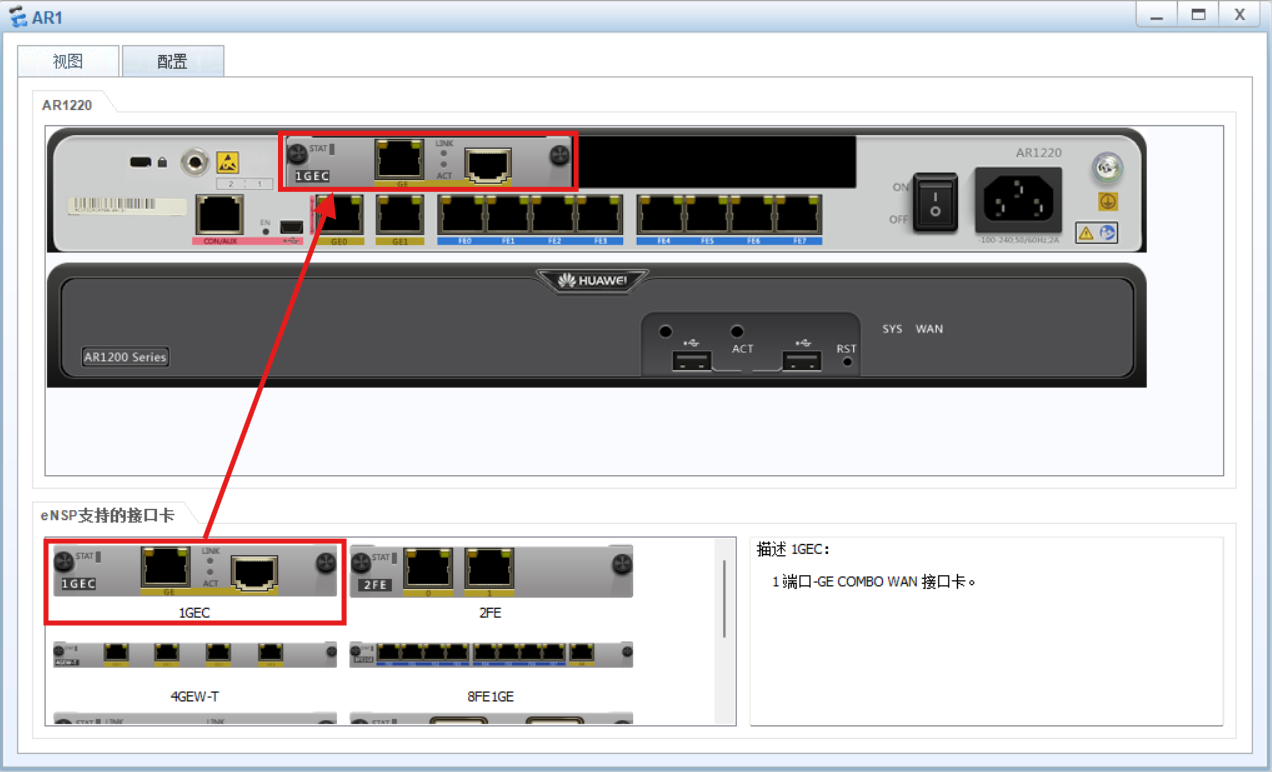

        上图中的2是该eNSP上的模拟路由器所能支持扩展接口卡，我们可以把下面的接口卡，移到该路由器上方的可扩展处，如下图所示：

一、路由器配置ip地址

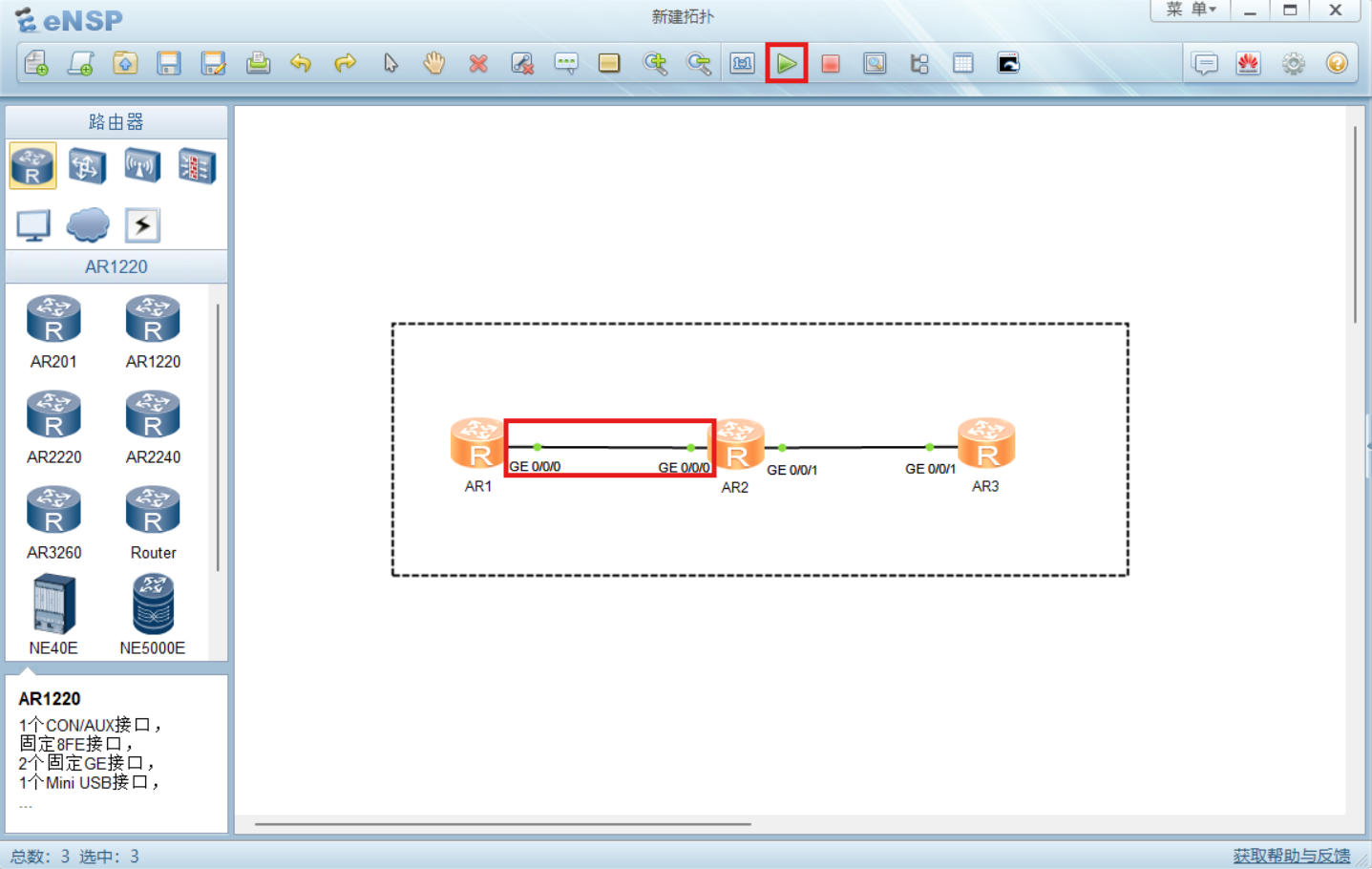

        如上图所示，先框选所有设备，点击目录栏中的启动符号（图中红方框）。两台路由器分别拿出一个GE接口连接同一条线路，因此当两台设备的该连线的接口亮绿灯时，代表线路连接成功。

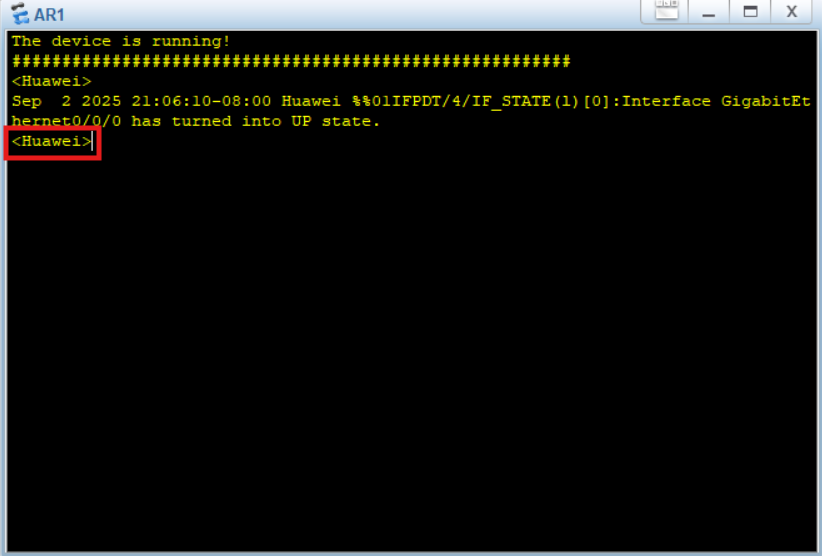

        紧接着双击路由器AR1，打开命令窗口（命令窗口是对设备进行控制的地方），打开命令窗口如下图所示：

        <Huawei>是该设备的名称，而Huawei外围的<>代表着你现在是以用户的身份进入命令窗口。如果我们想要对该路由器进行ip配置我们就需要进入管理员模式，如下图所示：

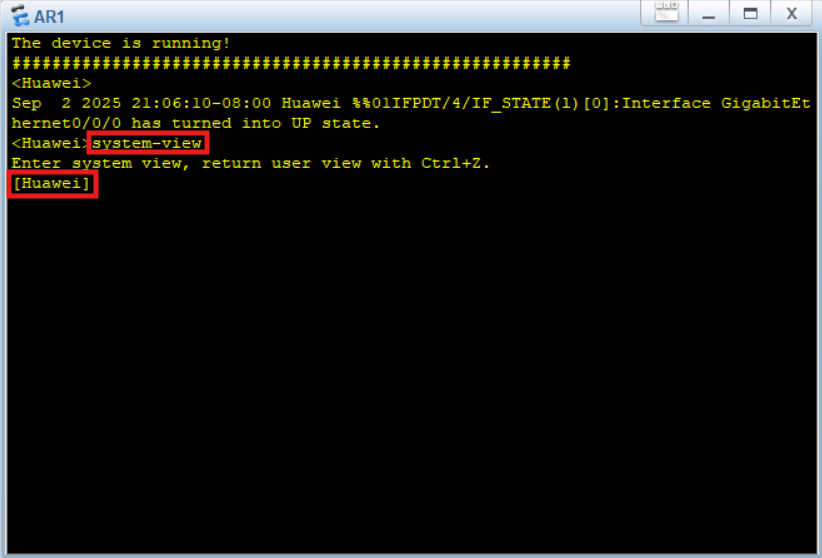

        在用户模式下，也就是在<Huawei>后面输入指令“system-view”（注意切换英文输入法，指令我用引号圈起来的，指令不包含引号）。当我们使用该指令之后，Huawei外面的<  >括号便变成了[  ]，这也就代表着你进入到了管理员模式。接下来我们就可以输入配置ipd的指令了，如下图：

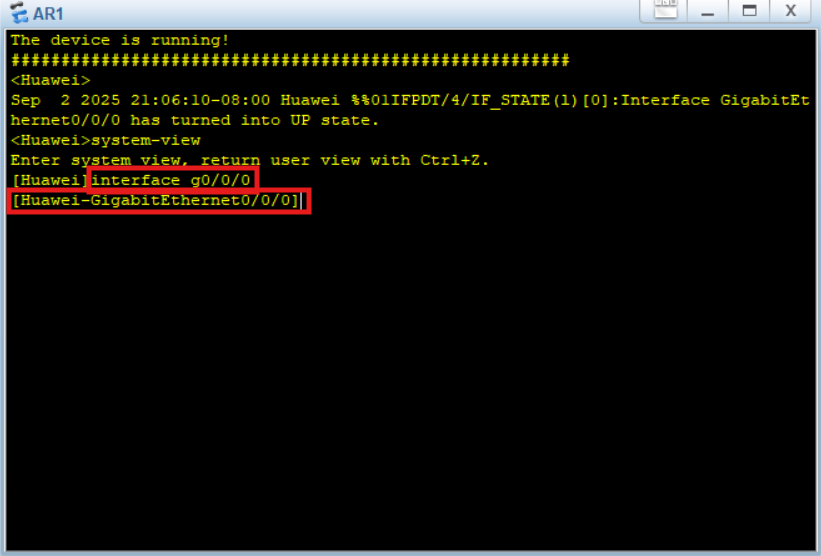

        先输入“interface g0/0/0”进入该路由器的0/0/0接口，前面我们讲到过，两台路由器连接时，分别拿出一个接口来，而且此接口是GE接口，而指令中的“g0/0/0”中的g就指代是GE接口的0/0/0接口，我们现在所使用的路由器，一共有两个GE接口，分别是0/0/0和0/0/1。[Huawei-GigabitEtherner0/0/0]代表着你进入到了该路由器的GE0/0/0接口，现在我们就可以对该路由器的该接口，进行ip配置了，如下图：

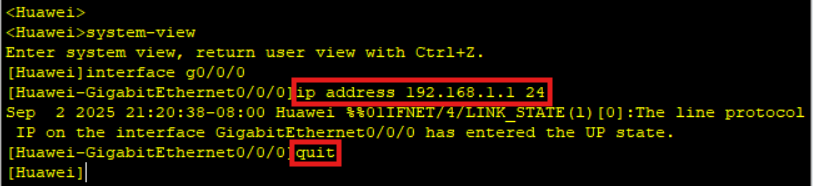

        我们在该接口后执行了“ip address 192.168.1.1 24”的指令，代表着我们在该路由器的g0/0/0接口设置了一个ip地址，其号是192.168.1.1,子网掩码是24位。

        我们在接口状态下输入“quit”指令之后，我们回到了全局设置模式，也就是从[Huawei-GigabiEthernet0/0/0]回到了[Huawei]。之所以退回全局状态，是因为现在我们配置了0/0/0接口的ip地址，为了确认是否创建成功我们需要在该状态下输入指令进行检测，如下图：

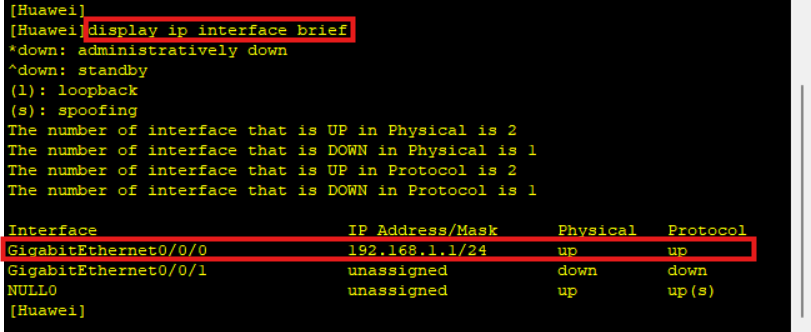

        我们输入“display ip interface brief”显示接口ip的指令之后，命令窗口会显示该设备接口ip信息，红框圈出来的，就是我们所设置的GE接口0/0/0的接口状态，他的ip现在是192.168.1.1/24，代表我们设置成功了，而没有被设置的接口，如GE0/0/1的ip信息显示的就是unassigned。

二、数据抓包

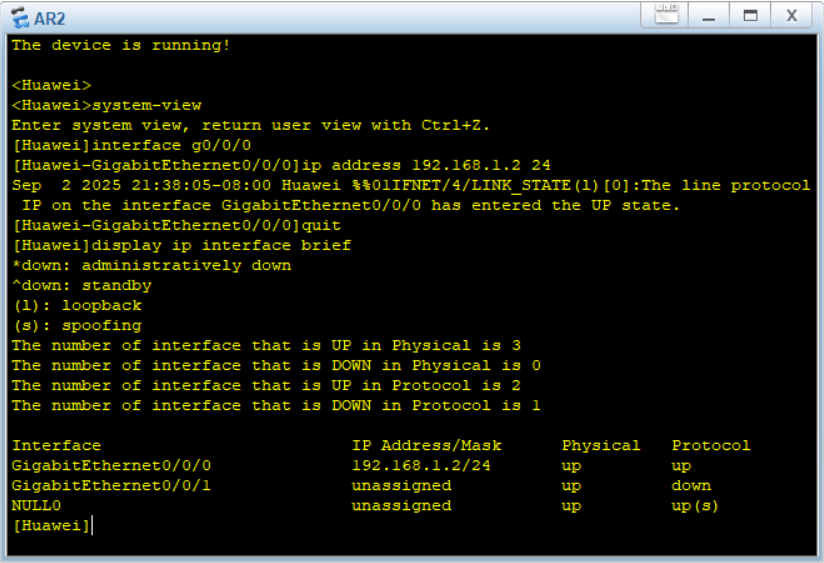

        如上图。首先我们对AR2路由器进行同样的接口ip配置操作，对其的GE0/0/0接口进行ip配置，其接口ip地址为192.168.1.2，也就代表着AR1的接口g0/0/0和AR2的接口g0/0/0的ip地址同属于192.168.1.0网段（一般情况下，同网段内可以通过传输介质直接发送信息）。接下来我们将会对192.168.1.0网段下的两个ip地址192.168.1.1和192.168.1.2的连接通畅性进行检验，如下图：

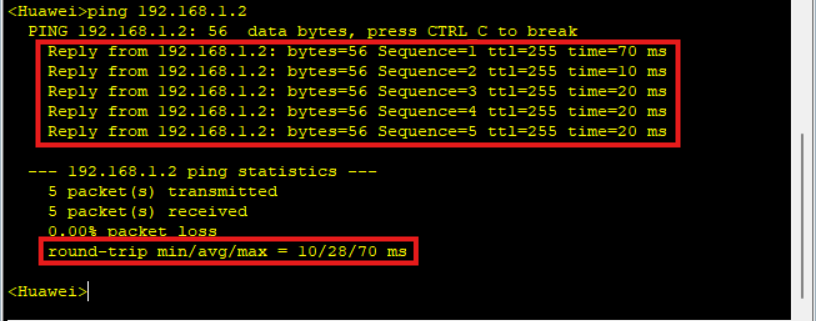

        我们打开AR1在用户状态（也可以在管理员状态下）下输入指令“ping 192.168.1.2”来检测两台路由器接口通过数据线连接后的连通性。如上图所示，AR1向AR2的192.168.1.2ip发送了5个数据包，并且都发送成功了。接下来我们要开始进行数据抓包了，如下图：

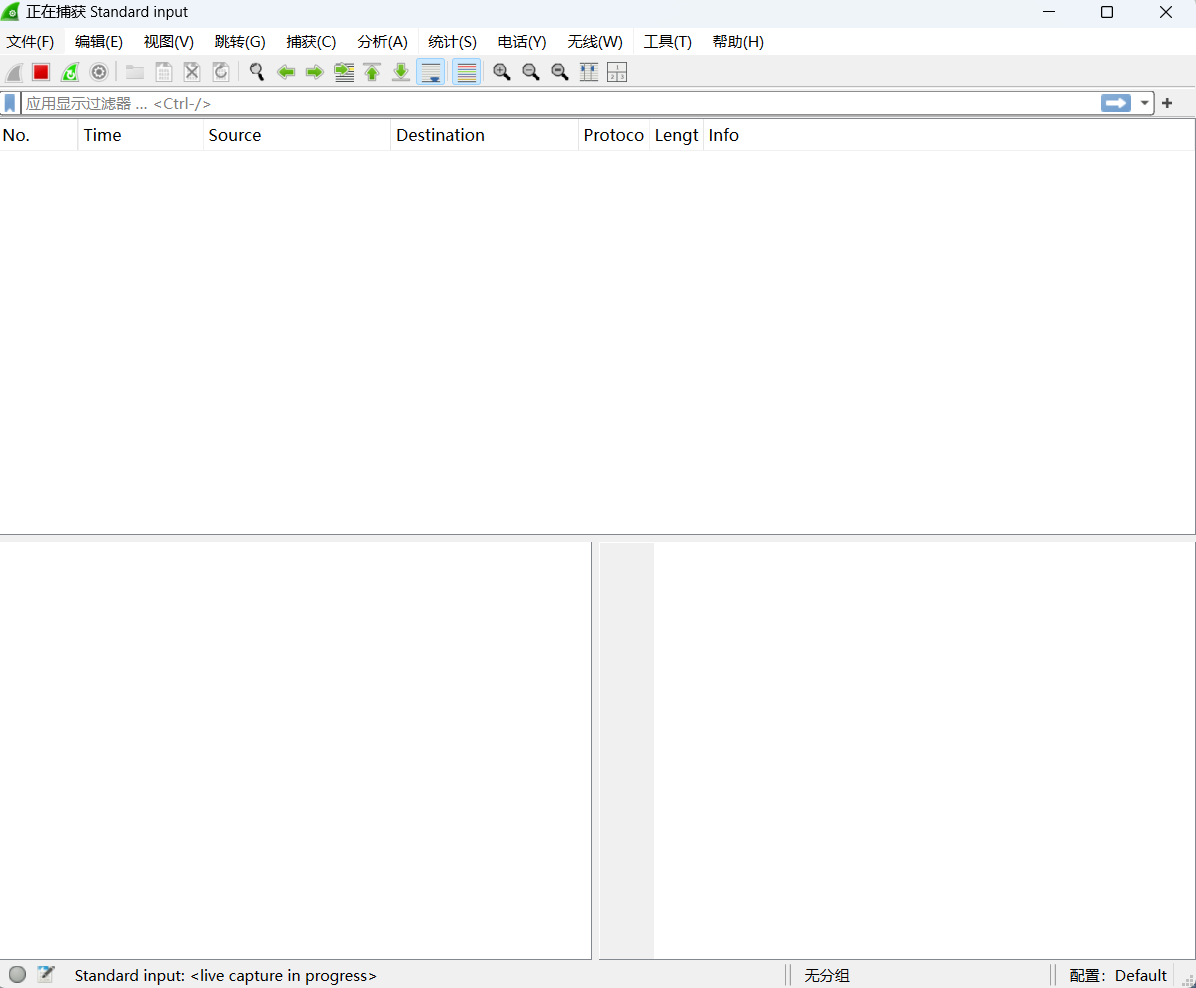

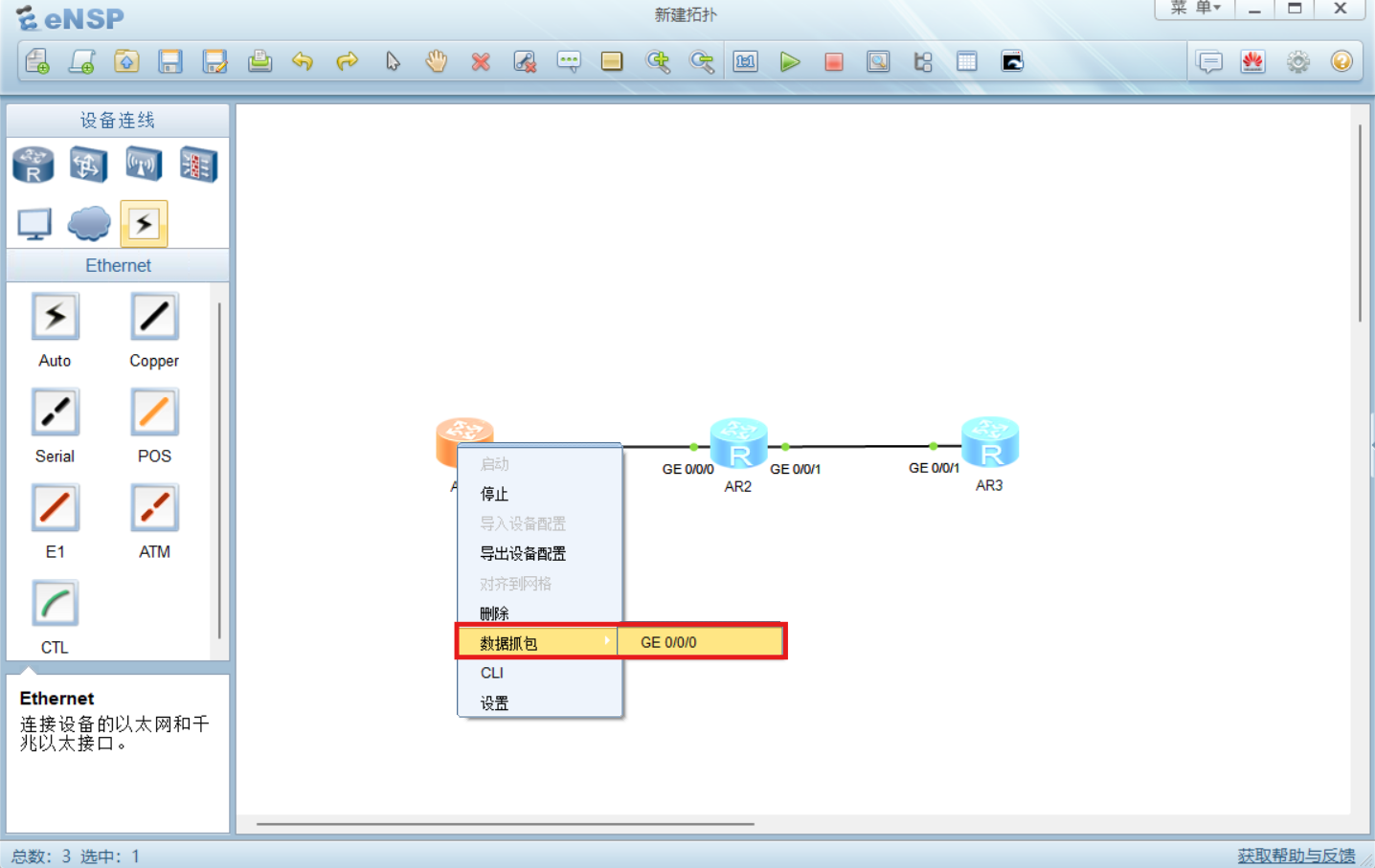

        右击AR1选择数据抓包及抓取的端口，然后eNSP会自动打开抓包工具Wireshark。如下图：

        紧接着，我们在AR1命令窗口中，向AR2进行数据发送，也就是重复刚才的ping 192.168.1.2操作。现在我们从AR1发送的信息会来到g0/0/0接口(ip192.168.1.1），然后通过数据线路来到AR2的g0/0/0接口（ip 192.168.1.2)最终来到AR2。

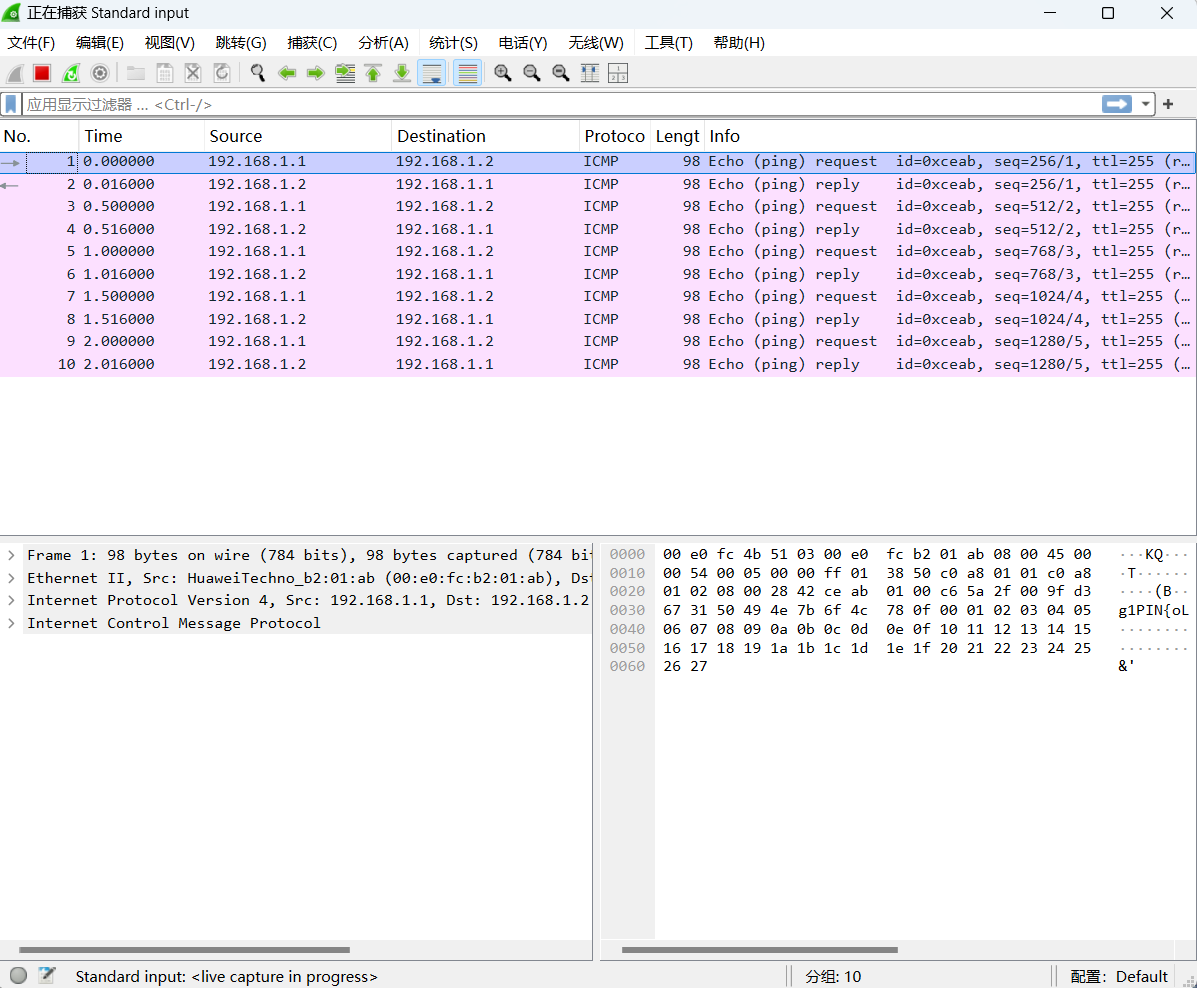

        由于我们刚才对AR1路由器的g0/0/0接口进行了监听，现在我们从设备AR1向AR2传输的数据及AR2返回AR1的数据会被Wireshark抓取到。如下图：

三、静态路由

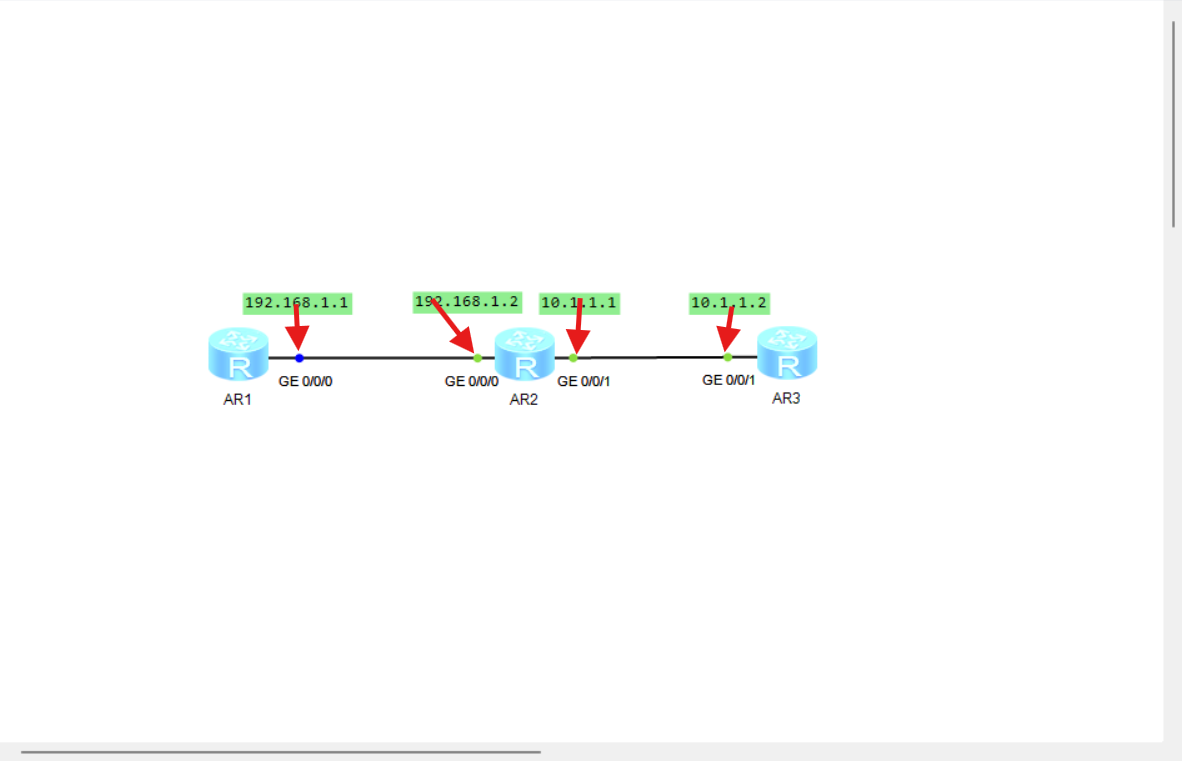

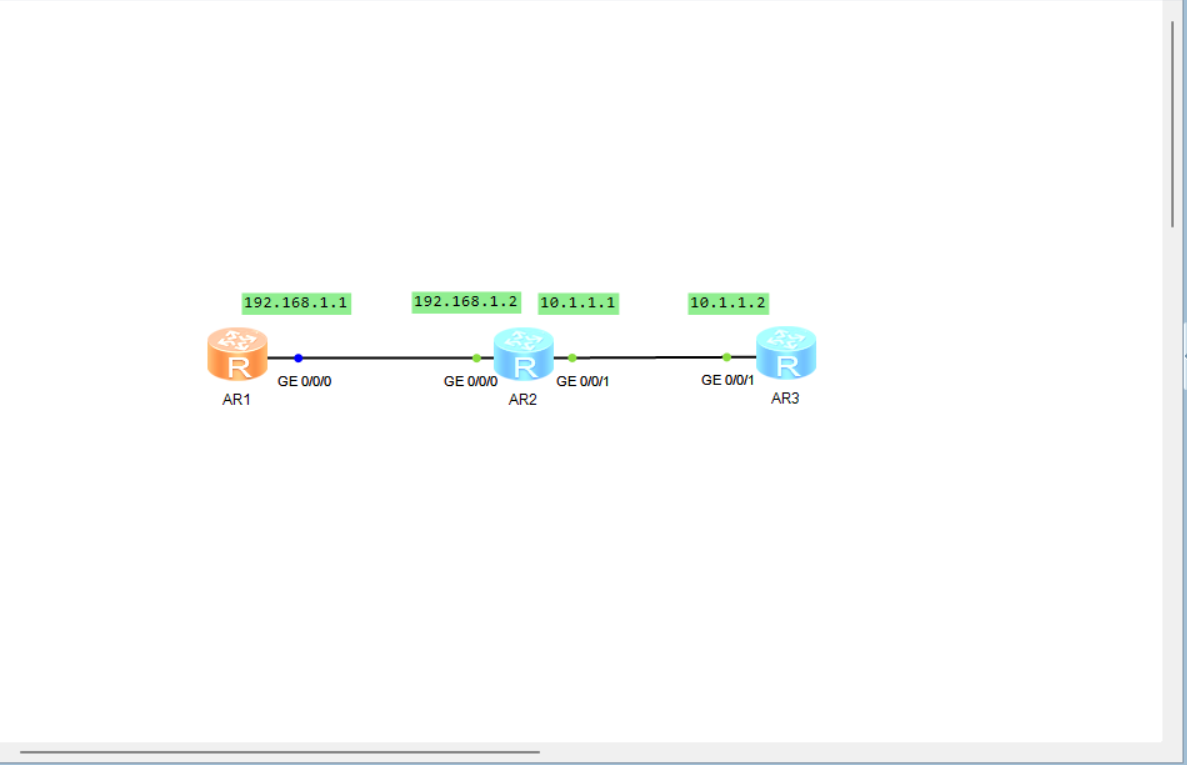

        前面我们讲了，一般情况下，同一网段的两个不同ip可以进行正常网络互联。而当我们遇到如图所示问题时：

        AR1的g0/0/0接口和AR的g0/0/0接口的ip同属192.168.1.0网段，而AR2的g0/0/1接口和AR3的g0/0/1接口同属10.1.1.0网段。因此从AR1发送的信息即使可以通过192.168.1.0网段到达AR2，但却无法直接到达AR3。因此为了解决这个问题，就需要进行“搭桥”，也就是静态路由操作。如下图：

        打开AR1，在管理员模式下输入指令“ip route-static 10.1.1.0 255.255.255.0 192.168.1.2”。可以理解为连接192.168.1.2接口所在设备连接的10.1.1.0网段。这样就可以从AR1向AR3发送信息了，但信息传输是双向的，因此还要让AR3也能返回信息到AR1形成完整通路，因此也要对AR3进行静态路由。如下图：

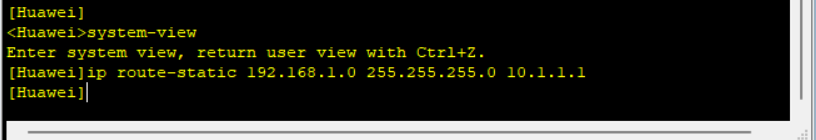

        刚才我们从AR1出发，向AR3“搭桥”，所以从192.168.1.0网段出发，连接10.1.1.0网段，并且是从192.168.1.1到192.168.1.2方向。而现在是从AR3出发，因此我们要从10.1.1.0网段出发，向192.168.1.0网段“搭桥”，从10.1.1.2向10.1.1.1方向。参考下图：

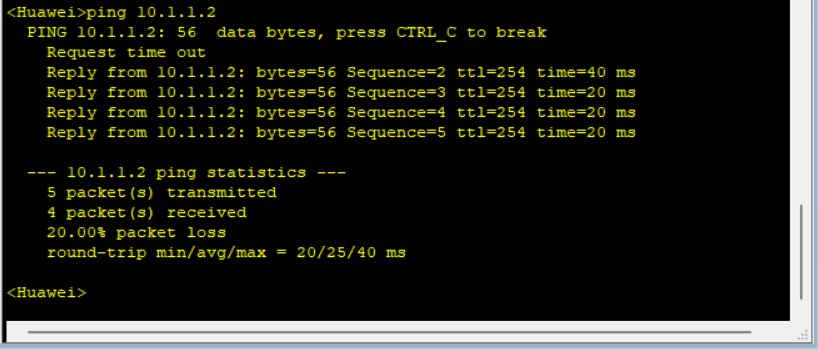

        现在，我们双向搭桥成功了，ping一下试试联通性吧~如下图：

        也可以反向从AR3向AR1发送一下信息哦~

四、总结

        今天我们学习了路由器配置ip地址，及通过接口抓取数据包和简单的静态路由。也学习了很多指令和操作，如果有不懂可以问问AI或者查询其他博主的分享哦。对了，别忘记save保存你的设备配置哦~~~
