引言

还在为每天重复制作相似的数据图表而烦恼吗？每次老板要个销售报表，你都得打开Excel，复制数据，调整格式，生成图表…这套流程下来至少半小时。

今天教你一个神技：用Dify知识库存储ECharts模板，让AI自动生成动态图表！3分钟配置完成，以后只需要告诉AI你的数据，瞬间生成专业图表。

想象一下：“帮我生成一个本月销售趋势图，数据是1月100万，2月120万，3月150万”，AI立刻给你一个完美的可视化图表。这就是我们今天要实现的效果！

方案原理：让AI成为你的图表专家

核心思路解析

这个方案的精髓在于数据与展示分离：

在这里插入图片描述

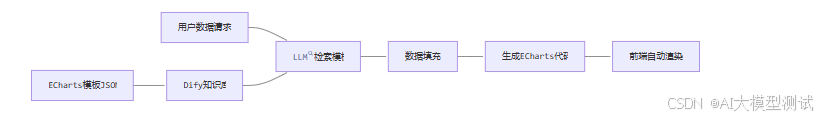

工作流程：

模板存储：将各种图表的ECharts配置作为结构化文本存入Dify知识库
智能检索：LLM根据用户需求自动匹配最合适的图表模板
数据填充：将真实数据替换模板中的占位符
即时渲染：输出标准ECharts代码，前端自动显示图表

技术优势

模板复用：一次创建，无限使用
智能匹配：AI自动选择最合适的图表类型
数据分离：模板与数据独立，便于维护
即时生成：秒级响应，告别手工制图

实战配置：手把手教你搭建

第一步：准备ECharts图表模板

首先创建几个常用的图表模板，以柱状图为例：

{
"title":{
"text":"{{CHART_TITLE}}",
"left":"center"
},
"tooltip":{
"trigger":"axis",
"axisPointer":{
"type":"line"
},
"formatter":"{b} : {c}"
},
"xAxis":{
"type":"category",
"data":{{X_AXIS_DATA}}
},
"yAxis":{
"type":"value",
"name":"{{Y_AXIS_NAME}}"
},
"series":[{
"name":"{{SERIES_NAME}}",
"type":"bar",
"data":{{SERIES_DATA}},
"itemStyle":{
"color":"rgba(255, 99, 132, 0.8)"
}
}]
}

关键点说明：

• {{CHART_TITLE}}：图表标题占位符
• {{X_AXIS_DATA}}：X轴数据占位符
• {{SERIES_DATA}}：系列数据占位符
• 占位符格式统一使用双花括号，便于LLM识别和替换

第二步：上传到Dify知识库

1. 创建知识库文档

• 登录Dify控制台
• 进入"知识库"模块
• 创建新文档"ECharts图表模板库"

1. 组织模板内容

# 柱状图模板
适用场景：对比不同类别的数值大小
模板代码：
```json
{
  "title": {
    "text": "{{CHART_TITLE}}",
    "left": "center"
  },
  "tooltip": {
    "trigger": "axis",
    "axisPointer": {
      "type": "line"
    },
    "formatter": "{b} : {c}"
  },
  "xAxis": {
    "type": "category",
    "data": {{X_AXIS_DATA}}
  },
  "yAxis": {
    "type": "value",
    "name": "{{Y_AXIS_NAME}}"
  },
  "series": [{
    "name": "{{SERIES_NAME}}",
    "type": "bar",
    "data": {{SERIES_DATA}},
    "itemStyle": {
      "color": "rgba(255, 99, 132, 0.8)"
    }
  }]
}

关键点说明：

• {{CHART_TITLE}}：图表标题占位符
• {{X_AXIS_DATA}}：X轴分类数据，如[“一月”, “二月”, “三月”]
• {{Y_AXIS_NAME}}：Y轴名称占位符
• {{SERIES_NAME}}：数据系列名称占位符
• {{SERIES_DATA}}：柱状图数据，如[120, 200, 150]

折线图模板

适用场景：展示数据随时间的变化趋势
模板代码：

{
"title":{
"text":"{{CHART_TITLE}}",
"left":"center"
},
"tooltip":{
"trigger":"axis",
"axisPointer":{
"type":"cross"
},
"formatter":"{b} : {c}"
},
"xAxis":{
"type":"category",
"data":{{X_AXIS_DATA}},
"boundaryGap":false
},
"yAxis":{
"type":"value",
"name":"{{Y_AXIS_NAME}}"
},
"series":[{
"name":"{{SERIES_NAME}}",
"type":"line",
"data":{{SERIES_DATA}},
"smooth":true,
"lineStyle":{
"color":"rgba(54, 162, 235, 1)",
"width":2
},
"itemStyle":{
"color":"rgba(54, 162, 235, 0.8)"
},
"areaStyle":{
"color":"rgba(54, 162, 235, 0.1)"
}
}]
}

关键点说明：

• {{CHART_TITLE}}：图表标题占位符
• {{X_AXIS_DATA}}：X轴时间数据，如[“1月”, “2月”, “3月”]
• {{Y_AXIS_NAME}}：Y轴名称占位符
• {{SERIES_NAME}}：数据系列名称占位符
• {{SERIES_DATA}}：折线图数据，如[820, 932, 901]
• smooth: true：开启平滑曲线效果
• areaStyle：添加面积填充效果

饼图模板

适用场景：展示各部分占整体的比例
模板代码：

{
"title":{
"text":"{{CHART_TITLE}}",
"left":"center"
},
"tooltip":{
"trigger":"item",
"formatter":"{a} <br/>{b} : {c} ({d}%)"
},
"legend":{
"orient":"vertical",
"left":"left"
},
"series":[{
"name":"{{SERIES_NAME}}",
"type":"pie",
"radius":"50%",
"center":["50%","60%"],
"data":{{PIE_DATA}},
"emphasis":{
"itemStyle":{
"shadowBlur":10,
"shadowOffsetX":0,
"shadowColor":"rgba(0, 0, 0, 0.5)"
}
},
"label":{
"show":true,
"formatter":"{b}: {d}%"
}
}]
}

关键点说明：

• {{CHART_TITLE}}：图表标题占位符
• {{SERIES_NAME}}：数据系列名称占位符
• {{PIE_DATA}}：饼图数据，格式如[{“value”: 1048, “name”: “搜索引擎”}, {“value”: 735, “name”: “直接访问”}]
• radius: "50%"：饼图半径大小
• center: ["50%", "60%"]：饼图中心位置
• emphasis：鼠标悬停时的高亮效果
• label.formatter: "{b}: {d}%"：显示标签格式（名称：百分比）

1. 优化检索设置

• 文档分割长度：1000字符
• 检索模式：混合检索
• Top K：3（确保能检索到多个相关模板）

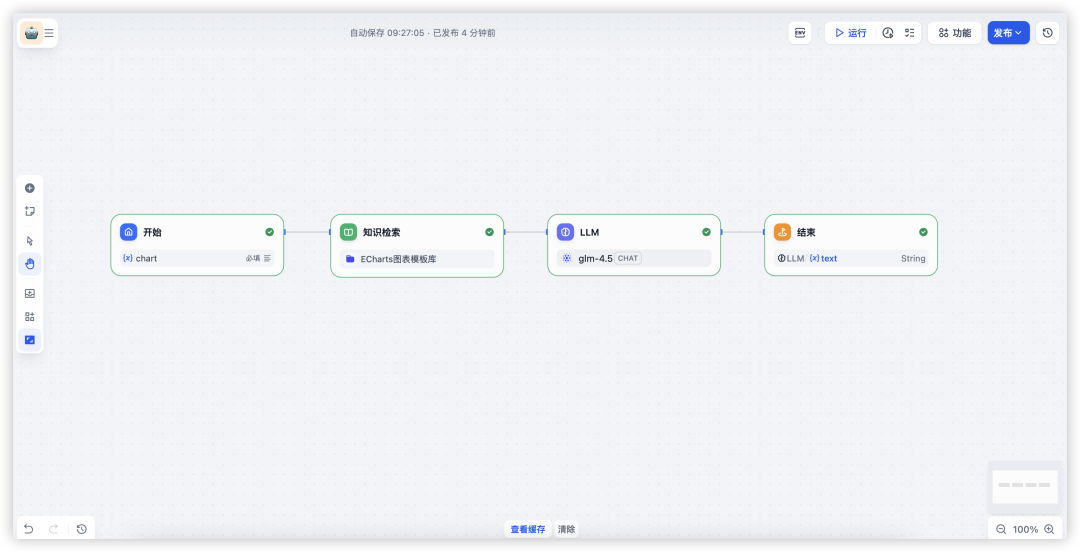

第三步：配置智能工作流

在Dify中创建一个新的工作流应用：

1. 输入节点：接收用户的图表需求
1. 知识检索节点：从模板库中检索合适的图表模板
1. LLM节点：分析用户数据并填充模板
1. 输出节点：返回完整的ECharts代码

LLM提示词模板：

你是一个专业的ECharts数据可视化专家。根据用户提供的数据和需求，从检索到的模板中选择最合适的一个，并生成标准的ECharts配置。

用户需求：{{user_input}}
检索到的模板：{{retrieval_result}}

请严格按以下步骤操作：
1. 分析用户数据类型和可视化目标
2. 从检索结果中选择最匹配的图表模板
3. 将用户数据按ECharts标准格式填入占位符
4. 输出完整且可直接使用的ECharts option配置

输出要求：
- 必须输出标准的ECharts option JSON格式
- 所有占位符{{}}必须被实际数据替换
- 确保JSON语法完全正确，可直接用于echarts.setOption()
- 数据格式严格遵循ECharts规范：
  * 字符串用双引号包围
  * 数组格式正确：["item1", "item2"]
  * 数值不加引号：[100, 200, 300]
- 图表标题简洁明了，符合数据内容

输出格式示例：
echarts
{
  "title": {"text": "销售数据统计", "left": "center"},
  "xAxis": {"type": "category", "data": ["1月", "2月", "3月"]},
  "yAxis": {"type": "value"},
  "series": [{"name": "销售额", "type": "bar", "data": [120, 200, 150]}]
}

注意：输出的JSON必须能够直接复制粘贴到ECharts中使用，不允许有任何语法错误。

实战演示：从数据到图表一步到位

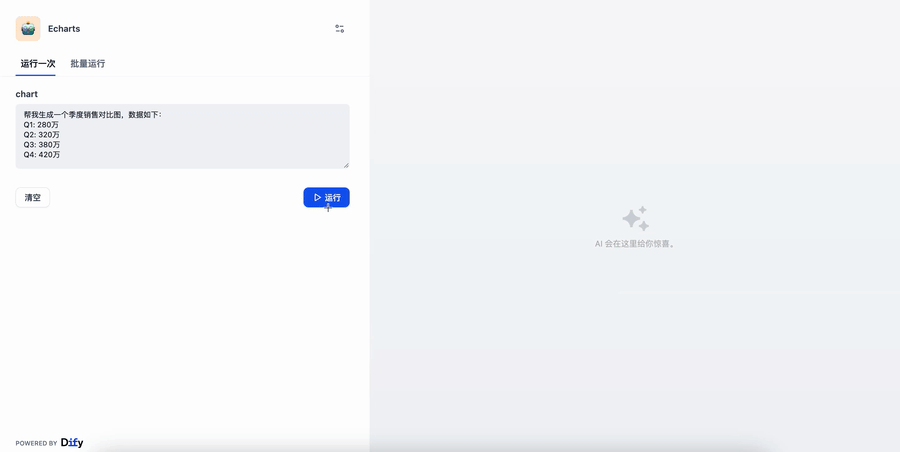

测试案例1：销售数据柱状图

用户输入：

帮我生成一个季度销售对比图，数据如下：
Q1: 280万
Q2: 320万
Q3: 380万
Q4: 420万

测试案例2：用户占比饼图

用户输入：

制作一个用户来源分析饼图：
搜索引擎：45%
社交媒体：30%
直接访问：15%
其他：10%

进阶优化：让系统更智能

1. 扩展模板库

根据业务需求，持续添加新的图表模板：

• 散点图（相关性分析）
• 雷达图（多维度对比）
• 热力图（数据密度展示）
• 仪表盘（KPI监控）

2. 智能数据处理

在LLM节点中增加数据预处理逻辑：

数据处理规则：
1. 自动识别数据类型（数值、日期、分类）
2. 处理缺失值和异常值
3. 自动格式化（千分位、百分比等）
4. 智能推荐图表类型

3. 样式主题定制

创建企业专属的图表主题：

{
"color":["#5470c6","#91cc75","#fac858","#ee6666"],
"backgroundColor":"#ffffff",
"textStyle":{
"fontFamily":"Microsoft YaHei",
"fontSize":12
}
}

FAQ常见问题解答

Q1：模板检索不准确怎么办？
A：优化知识库文档的描述信息，为每个模板添加详细的适用场景说明，提高检索精度。

Q2：生成的图表样式不满意？
A：可以在模板中预设多套样式主题，让用户选择，或者通过追加指令进行样式调整。

Q3：支持哪些数据格式？
A：支持JSON、CSV文本、表格数据等多种格式，LLM会自动进行格式转换。

Q4：如何处理大数据量？
A：建议对数据进行预处理和采样，避免前端渲染压力过大，同时可以添加数据分页功能。

Q5：能否集成到现有系统？
A：完全可以！通过Dify的API接口，可以轻松集成到任何Web应用或移动应用中。

总结

通过Dify知识库+ECharts的组合，我们成功打造了一个智能图表生成系统。这个方案的核心价值在于：

✅ 效率提升：从30分钟手工制图到3秒AI生成
✅ 质量保证：专业模板确保图表美观统一
✅ 灵活扩展：模板库可持续丰富和优化
✅ 成本降低：一次配置，长期受益
✅ 无依赖部署：纯前端实现，无需安装外部插件或组件

无论你是数据分析师、产品经理，还是运营人员，这个智能图表生成器都能大幅提升你的工作效率。赶紧动手试试吧，让AI成为你的专属图表设计师！

下一步，你可以尝试集成更多图表类型，或者添加数据源连接功能，打造属于自己的数据可视化平台。
