AirAUDIO_1010音频配件板整合ES8311与音频PA，形成完整的音频处理链路。无需复杂搭配，即可为原有设备注入高品质音效，是快速提升听觉体验的便捷之选。

一、AirAUDIO_1010使用说明

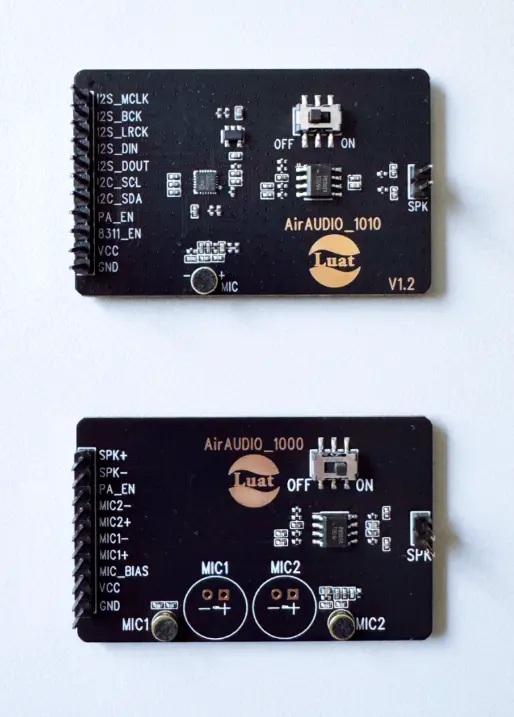

AirAUDIO_1010包含了Audio Codec、Audio PA、为Audio Codec供电的LDO、Mic、Speaker插头，以及两个独立的Codec和PA使能GPIO。

AirAUDIO_1010音频配件板使用要点说明如下：

1. 信号类别

I2S：5根信号线，接ES8311；

I2C：2根信号线，接ES8311；

8311_EN：为8311供电的LDO的使能信号，间接控制8311的开关；

PA_EN：音频PA的使能信号；

VCC/GND：电源，推荐使用VBAT(3.4V--4.35V)。

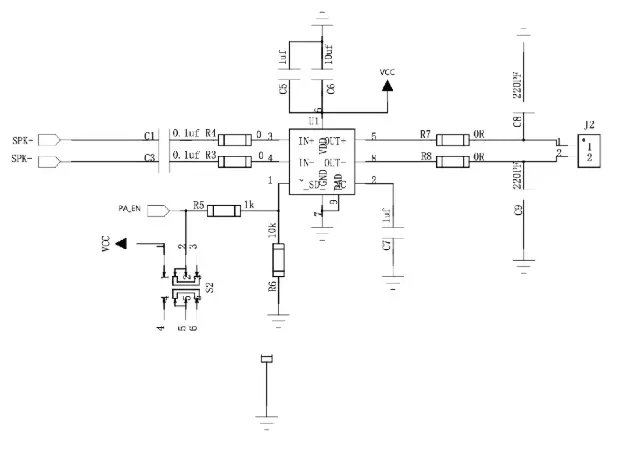

2. 拨码开关

拨码开关与PA_EN作用重复，当拨码开关拨到ON侧时，相当于将PA_EN固定为高，也就是将音频PA固定打开，不再需要操作PA_EN。

这个拨码开关的设计有些“多此一举”，甚至“帮倒忙”。建议将拨码开关拨到OFF一端，通过核心库API Audio操作PA_EN。

3. PA_EN

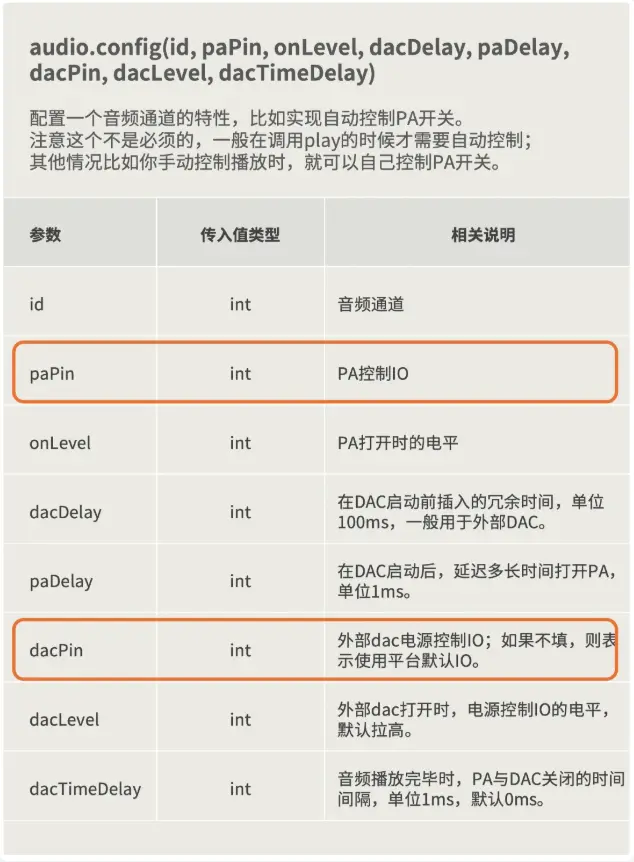

关于PA_EN存在的必要性，详见下方链接关于Audio API的介绍与说明：

https://docs.openluat.com/air8000/luatos/hardware/design/audio/

Audio Codec和Audio PA的使能管脚，务必通过两个独立的GPIO分别控制。

Audio API函数都已经设置好了，大家只需要按照要求输入相应的两个GPIO即可。

二、原理图及参考示例

相关原理图与PCB、硬件参考设计、音频应用示例等资料，持续更新开放。

最新资料下载：https://docs.openluat.com/accessory/airaudio_1010/
