平时天天看soc启动，但是一想启动的细节就不太清楚，今天准备针对性的梳理一下Arm 安全启动的部分流程，可能不是特别到位，但是需要一次一次梳理循序渐进。

1. bl31初始化

1. bl31_entrypoint.S

总体背景

• BL31 运行在 EL3（最高特权级，Secure Monitor）。

• 它的作用：

  • 初始化 EL3 自身（寄存器、栈、C 运行环境）。

  • 初始化 MMU、内存、异常向量。

  • 为后续的 BL32 (OP-TEE, 可选) 和 BL33 (U-Boot/Linux kernel) 提供服务。

  • 负责 PSCI（CPU 上电/关机/休眠管理）。

所以这份代码就是 BL31 的入口函数，CPU 从前一级 Bootloader 跳进来后执行。

---

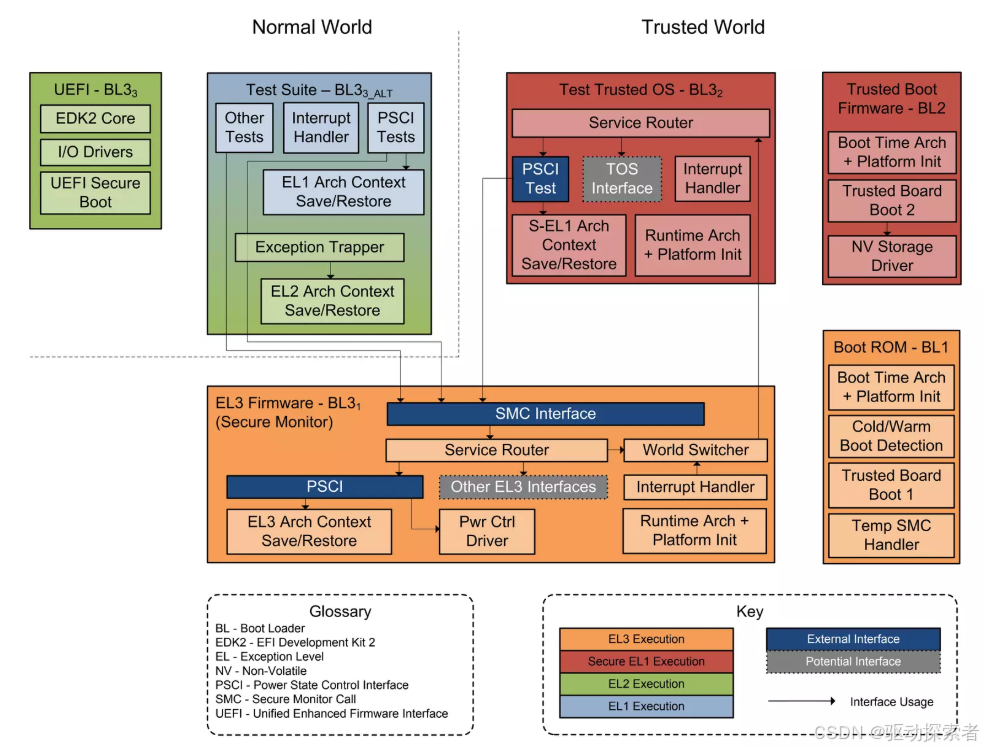

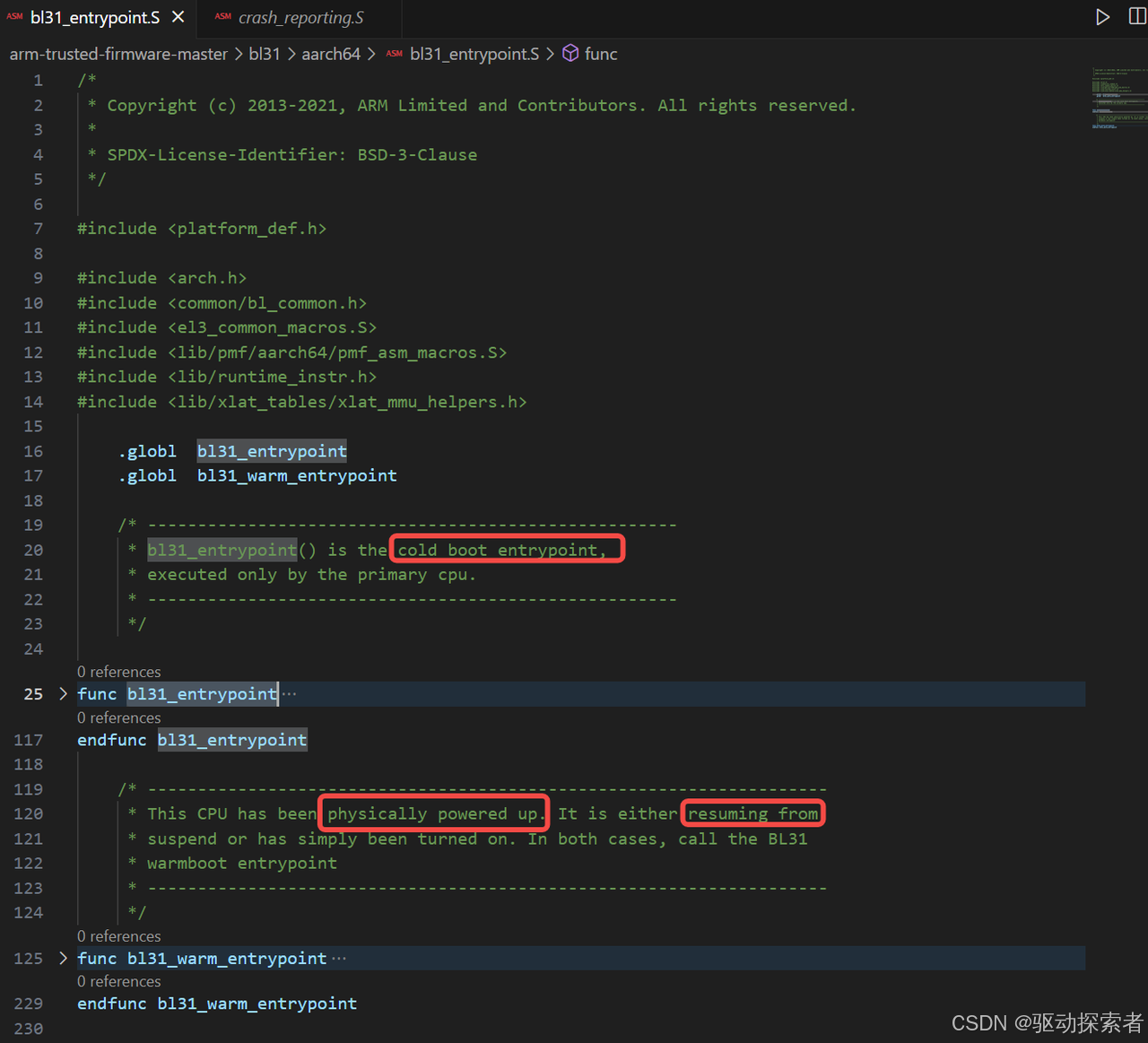

bl31_entrypoint （冷启动入口）

func bl31_entrypoint

• 这是冷启动入口，只有 primary CPU（通常是 CPU0） 执行。

保存传参

• 把前级 Bootloader（BL2 或 BL1.5）传入的寄存器参数保存下来，后续会传给 bl31_setup()。

公共初始化

el3_entrypoint_common ...

• 调用一个宏，负责初始化 EL3 的基础环境（不同宏参数表示是否做某些动作）：

  • _init_sctlr → 是否初始化 SCTLR_EL3（MMU/Cache控制寄存器）。

  • _warm_boot_mailbox → 是否设置热启动唤醒用的 mailbox。

  • _secondary_cold_boot → 是否允许次级 CPU 在冷启动参与启动。

  • _init_memory → 是否初始化内存。

  • _init_c_runtime → 是否初始化 C 环境（BSS 清零，全局变量准备）。

  • _exception_vectors → 设置异常向量表。

  • _pie_fixup_size → PIE 模式修正大小（位置无关代码支持）。

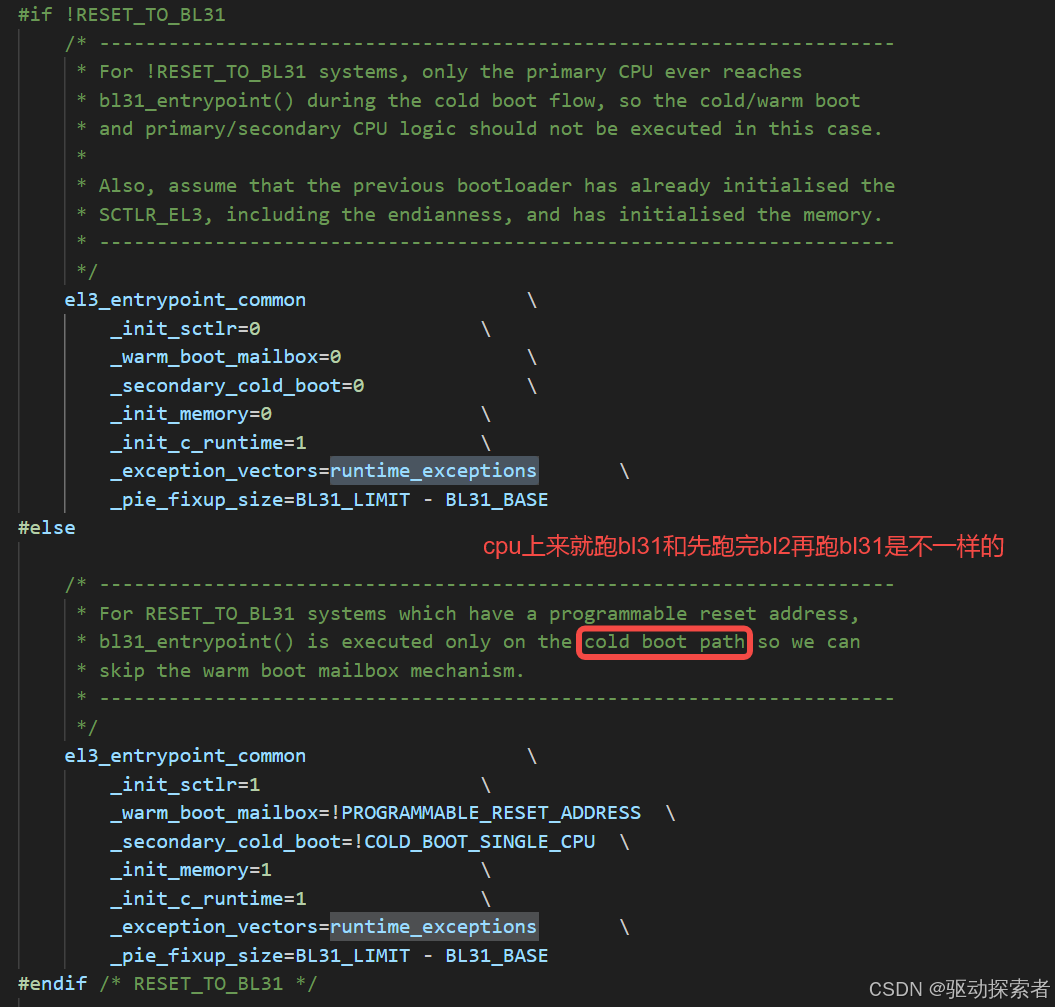

这里分两种情况：

• !RESET_TO_BL31：说明从 BL2 跳进来，不需要重复初始化太多。

• RESET_TO_BL31：说明 CPU 复位地址直接指到 BL31（不经过 BL2），那就要做更多初始化。

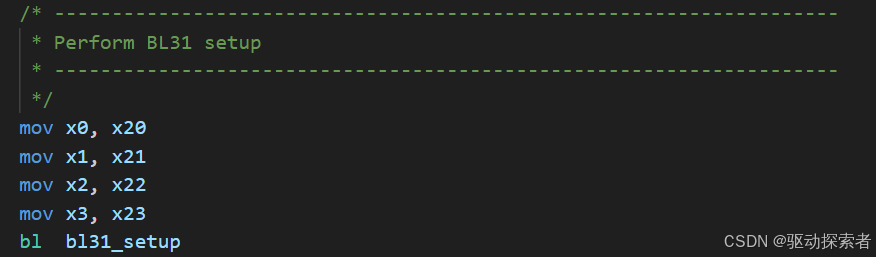

调用 bl31_setup

• 把启动参数传给 C 语言的 bl31_setup()，做更复杂的初始化，比如：

  • 初始化控制台串口。

  • 初始化平台层（platform-specific init）。

  • 准备 Secure Payload Dispatcher（和 OP-TEE 交互）。

可选：启用 Pointer Authentication (PAC)

bl pauth_init_enable_el3

• 如果启用了 ARMv8.3 的指针认证功能，则在 EL3 里设置 APIAKey_EL1。

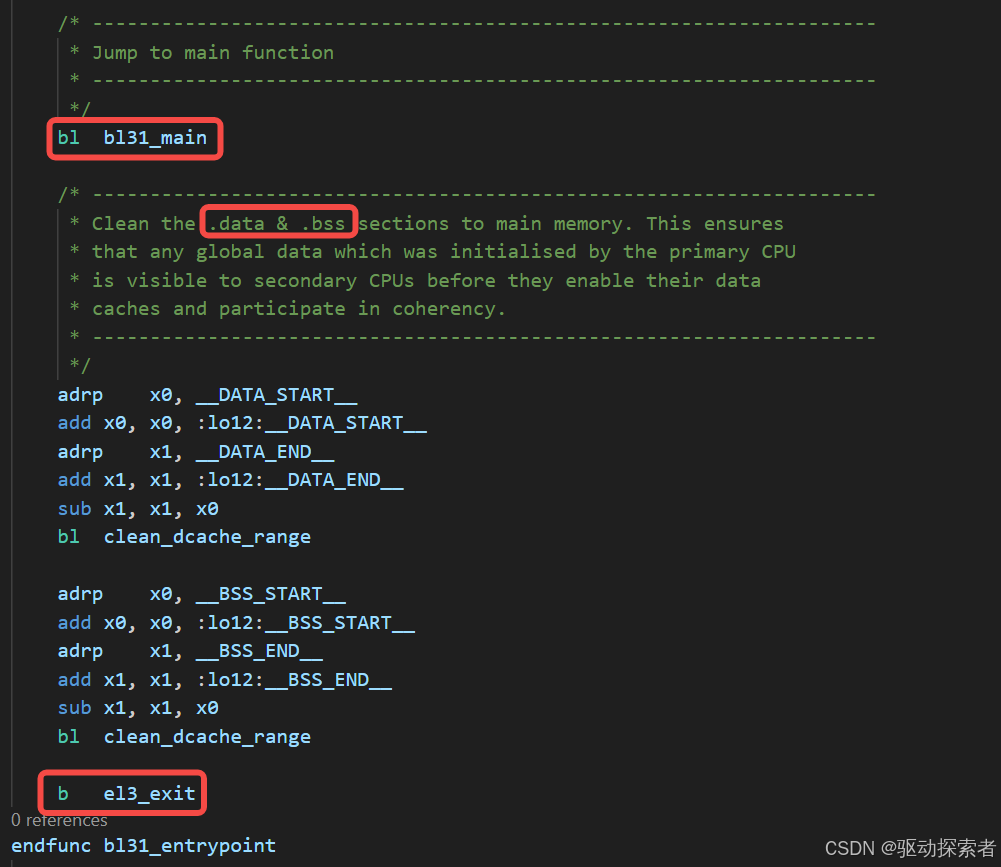

调用 C 主函数

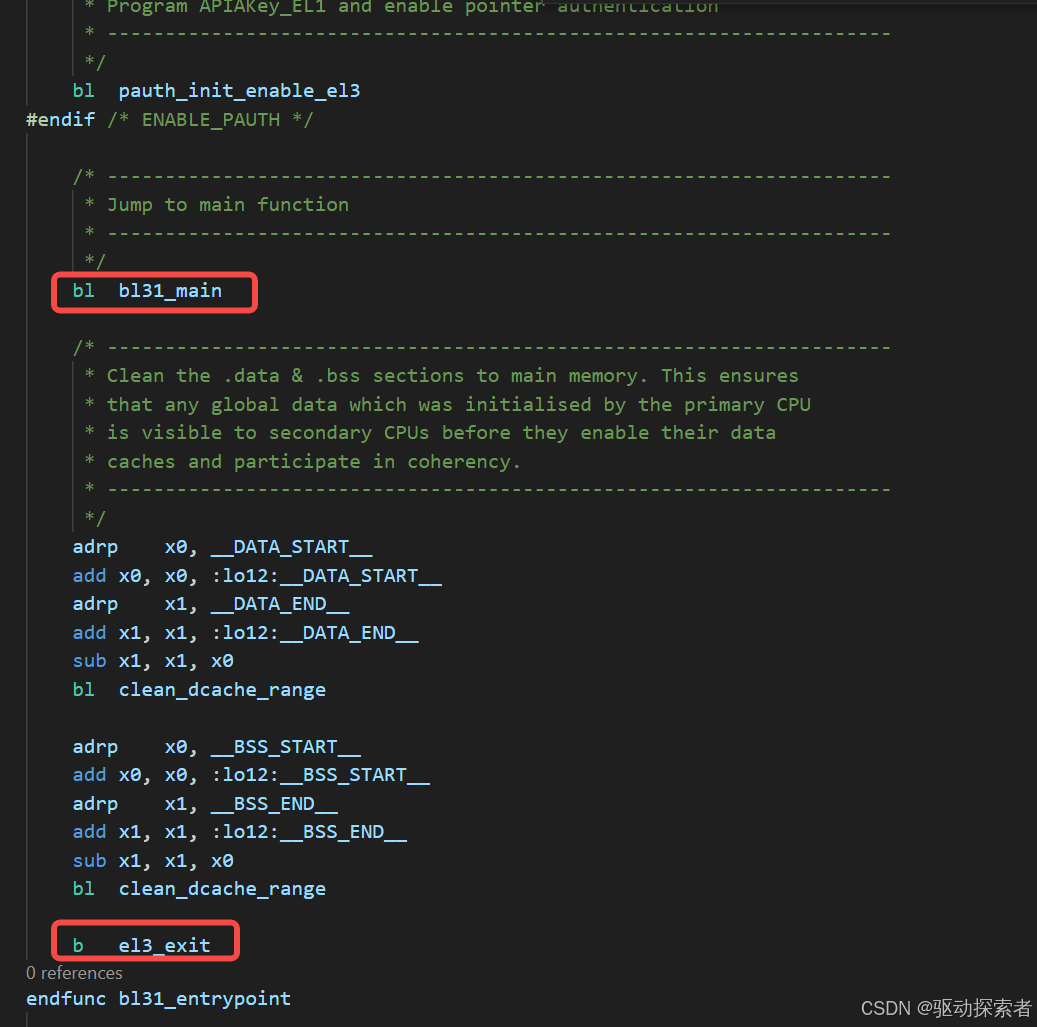

bl bl31_main

• 进入 BL31 的主逻辑（C 实现），负责加载 BL32/BL33，设置上下文。

确保数据对次级 CPU 可见

• 清理 .data 和 .bss 段对应的缓存，保证 primary CPU 初始化的全局变量对 secondary CPU 可见。

退出 EL3

b el3_exit

• 走统一的 el3_exit 路径，准备跳转到下一级世界。

---

bl31_warm_entrypoint （热启动入口）

func bl31_warm_entrypoint

• 用于 次级 CPU 上电，或者 CPU 从 suspend 恢复。

流程和 bl31_entrypoint 类似，但有区别：

runtime instrumentation（可选）

• 如果启用了性能测量，会记录时间戳。

调用 el3_entrypoint_common

• 和冷启动不同，热启动跳过了大部分初始化：

  • 不初始化内存。

  • 不初始化 C runtime。

  • 不区分 primary/secondary。

  • 只保证必要的寄存器和异常向量可用。

开启 MMU

bl bl31_plat_enable_mmu

• 启动当前 CPU 的 MMU。

• 注意这里有个条件：如果平台没有硬件缓存一致性，那么不能立刻打开 D-cache，否则可能破坏 coherency。

可选：GPT/RME 初始化

bl gpt_enable

• 如果启用了 ARMv9 RME（Realm Management Extension），要设置 GPT 数据结构。

可选：启用 PAC

bl pauth_init_enable_el3

进入 PSCI 的热启动入口

bl psci_warmboot_entrypoint

• 次级 CPU 调用 PSCI 初始化代码，加入 coherency，等待调度。

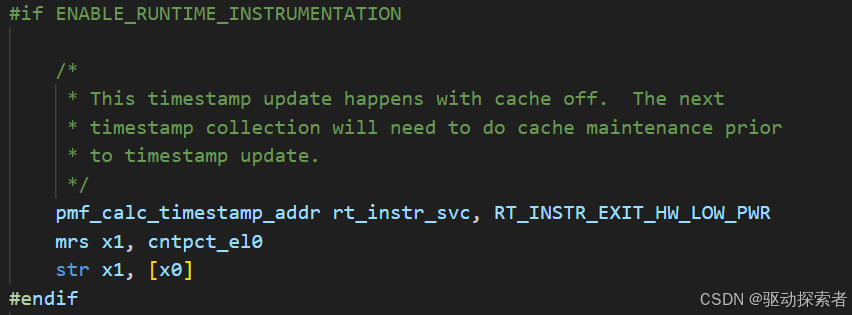

runtime instrumentation (退出时的时间戳)

mrs x0, cntpct_el0 str x0, [x19]

最终退出

b el3_exit

---

总结

• bl31_entrypoint → 冷启动路径（primary CPU，初始化环境、调用 bl31_setup + bl31_main）。

• bl31_warm_entrypoint → 热启动路径（secondary CPU / resume，快速进入 PSCI）。

• 都会收敛到 el3_exit，从 EL3 跳到 BL32（OP-TEE）或 BL33（U-Boot/Linux）。

1. bl31_main.c

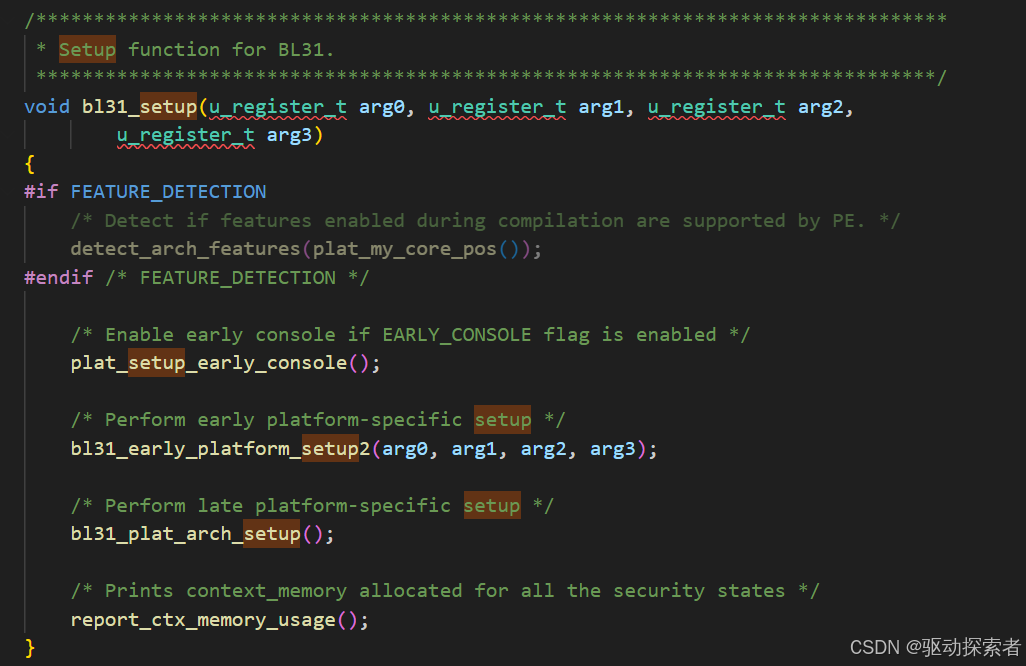

bl31_setup()

初始化阶段：

• 特性检测：确认编译启用的特性（Pointer Auth、SVE 等）是否 CPU 支持。

• 早期串口：plat_setup_early_console() 提供 early log。

• 平台早期初始化：bl31_early_platform_setup2()（芯片厂商平台定制）。

• 架构初始化：bl31_plat_arch_setup()，设置页表、MMU 等。

• 上下文内存报告：打印 secure / non-secure context 内存占用。

---

bl31_main()

核心逻辑：

• 扩展寄存器管理：初始化 EL3 扩展寄存器。

• 平台初始化：bl31_platform_setup()，加载 GIC/DSU 等外设驱动。

• GIC 初始化：gic_init + gic_cpuif_enable。

• 库初始化：bl31_lib_init()（主要是上下文管理 cm_init）。

• 异常框架：ehf_init()（Exception Handling Framework）。

• 运行时服务：runtime_svc_init() 注册所有 service，如 PSCI。

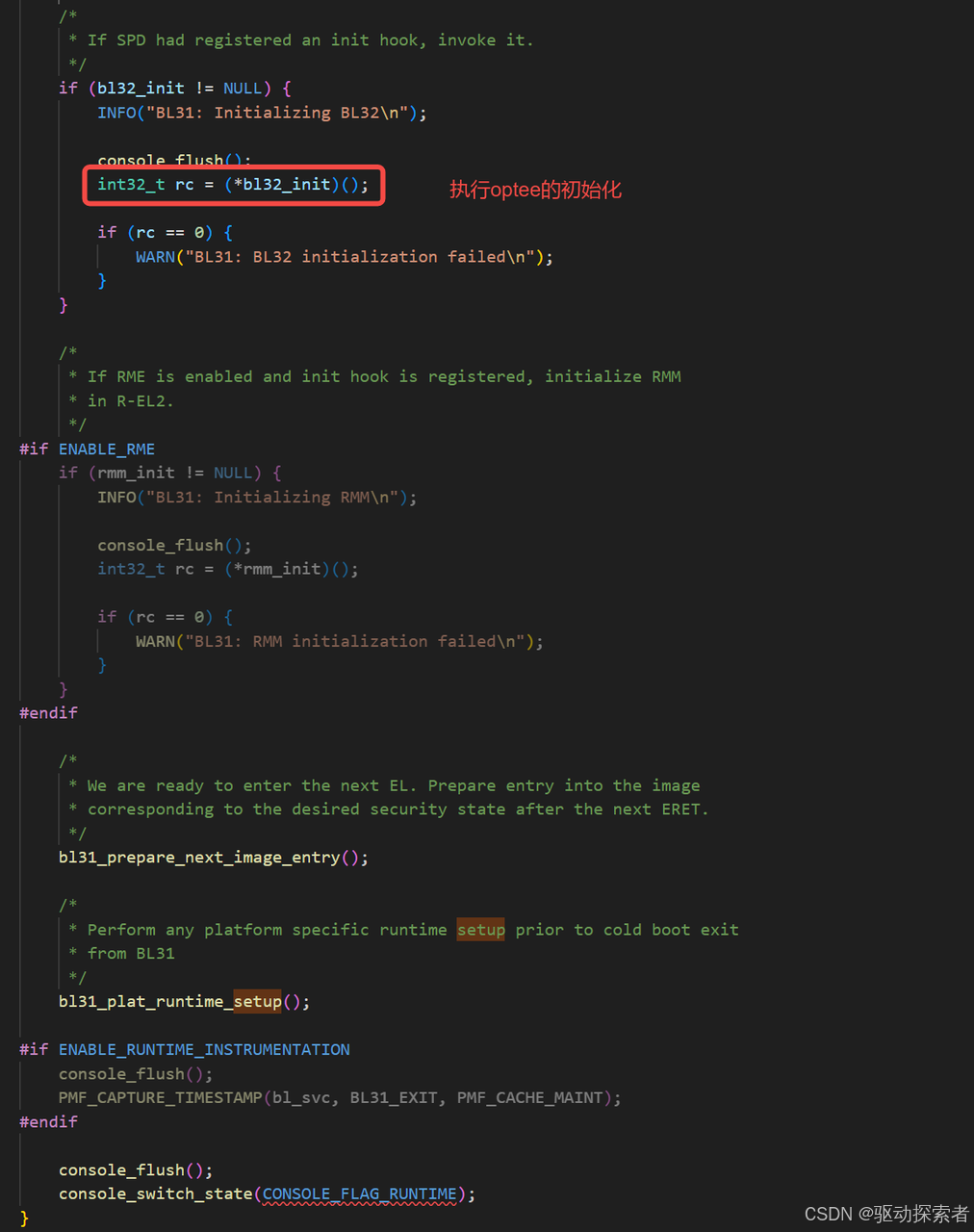

• BL32 / RMM 初始化：

  • 如果 bl32_init 已注册（SPD 调用 bl31_register_bl32_init()），调用 BL32 初始化。

  • 如果启用 RME，调用 rmm_init。

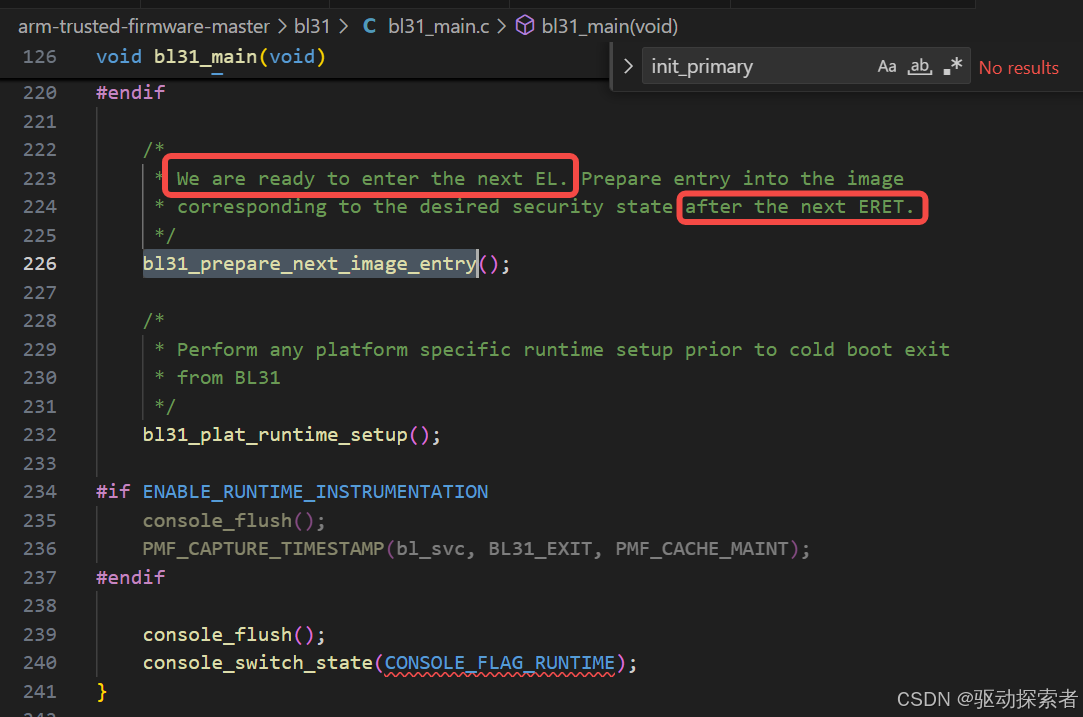

• 准备下一个镜像：bl31_prepare_next_image_entry()。

  • 决定进入 Secure World（BL32）还是 Normal World（BL33）。

  • 设置下一个世界的上下文（cm_init_my_context）。

  • 调用 cm_prepare_el3_exit[_ns]()。

• 平台 runtime setup。

• 等待 ERET 返回 → 跳入 Linux 或 OP-TEE。

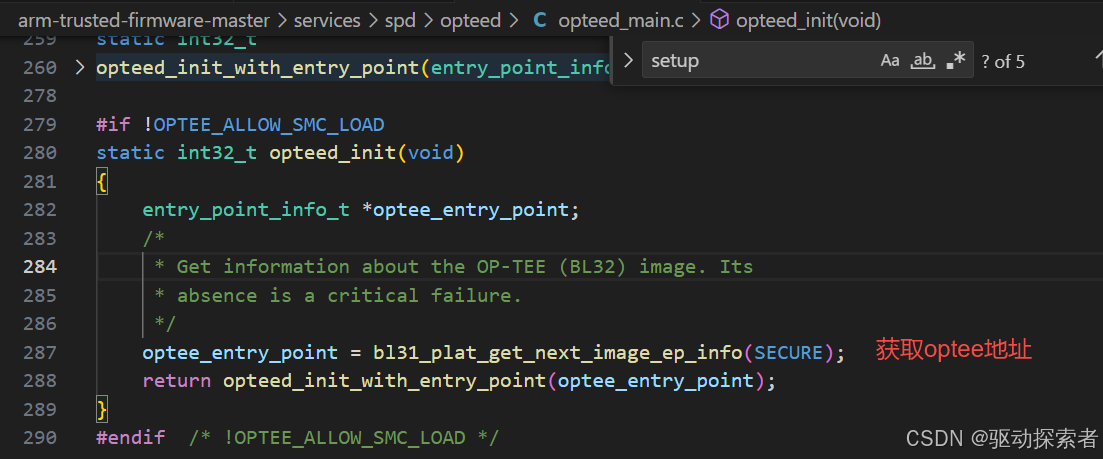

1. bl31跳转至optee

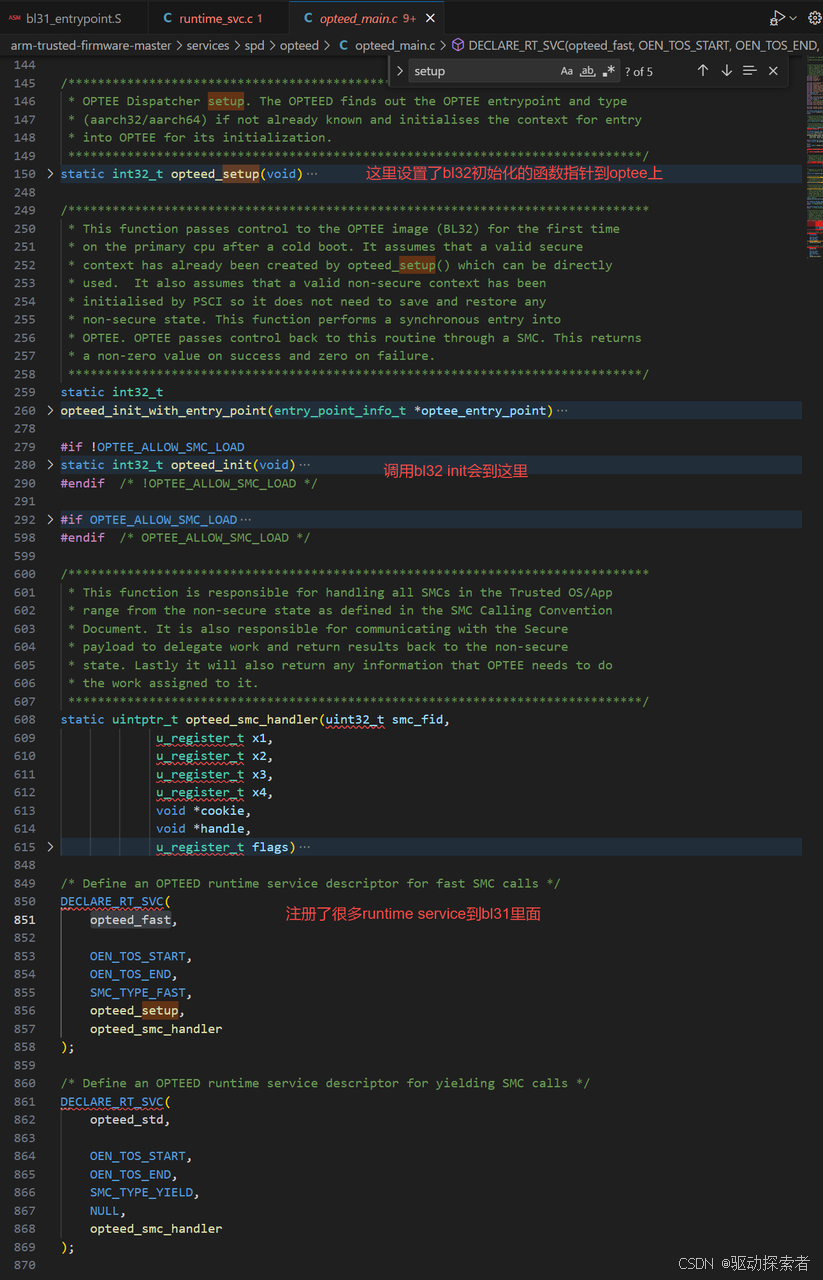

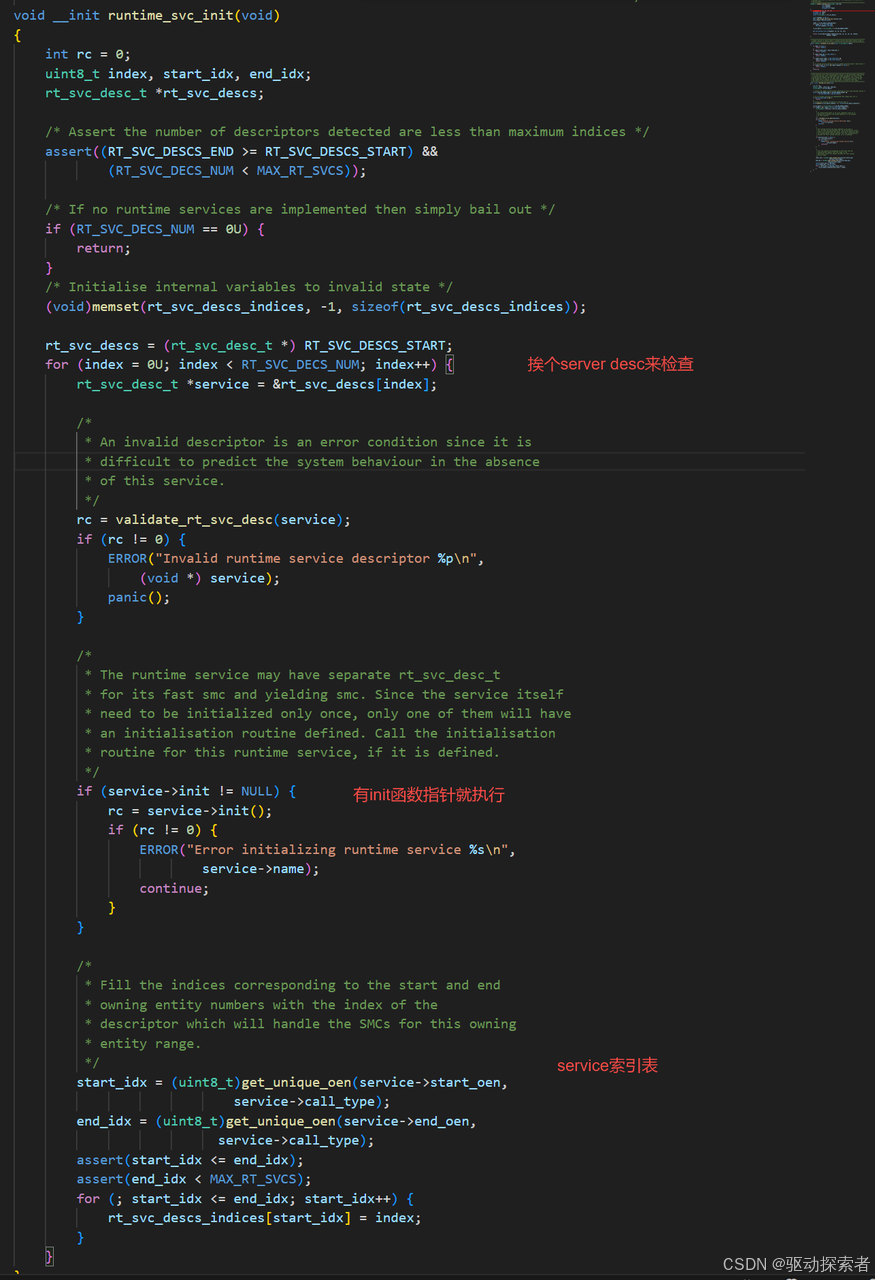

runtime_svc_init() 做了三件事：

• 校验所有 Runtime Service 描述符 确保 OEN、handler 合法。

• 调用服务初始化函数 让像 PSCI、OP-TEE 接口等做好准备。

• 建立 OEN → Service 索引表 后续 SMC 调用时快速路由到正确的 service handler。

1. optee初始化

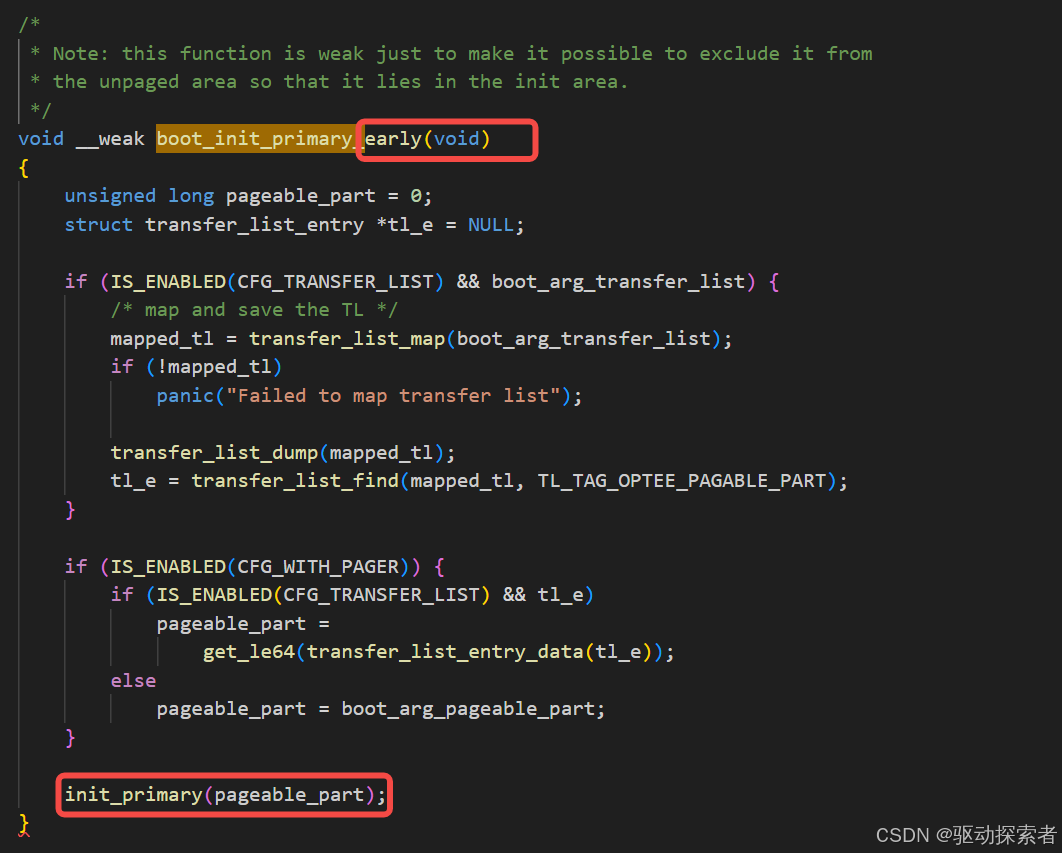

_start 的整体职责

这是 OP-TEE 的 EL1 Secure Monitor 下的入口：

• 保存 boot 参数（x0-x3）

• 设置异常向量表 (VBAR_EL1 = reset_vect_table)

• 初始化控制寄存器 SCTLR_EL1（打开 I-cache、SA、SPAN、可选 BTI/PAUTH/MEMTAG）

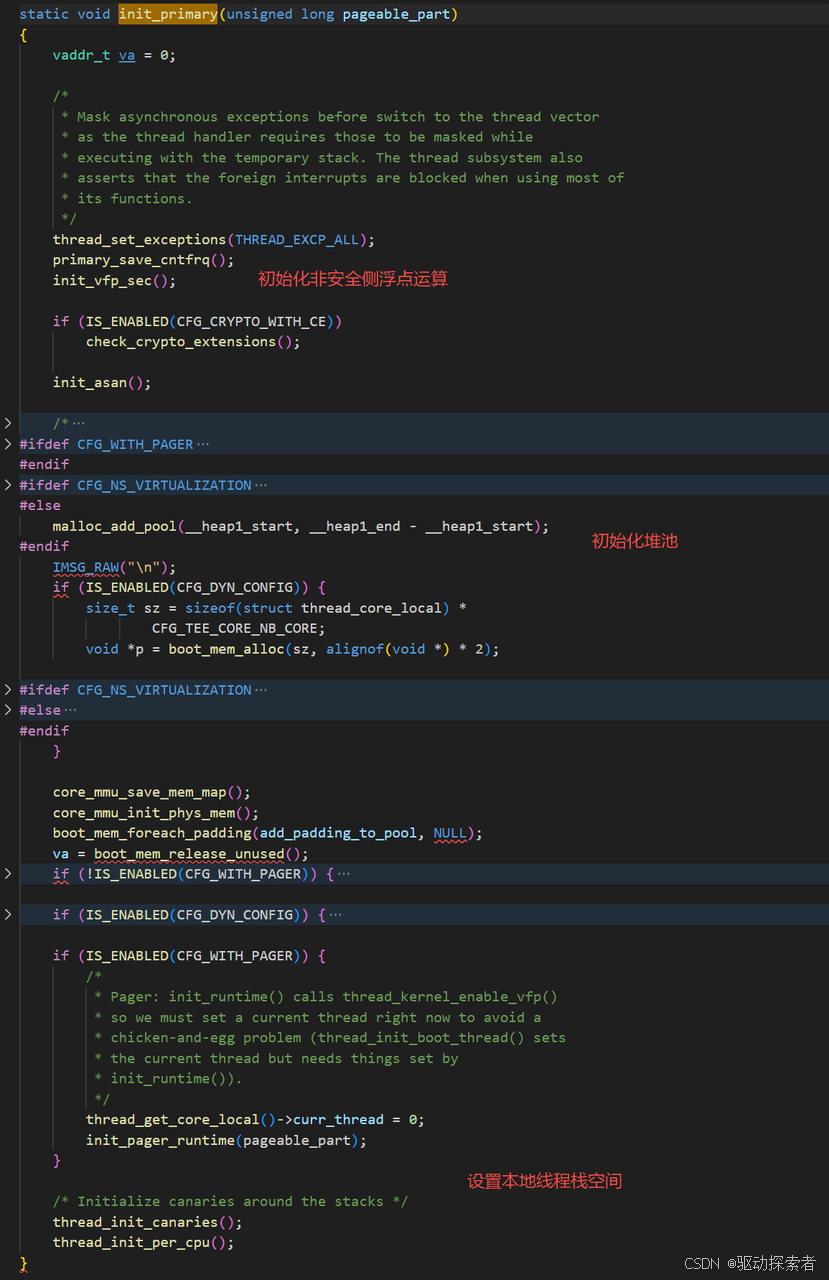

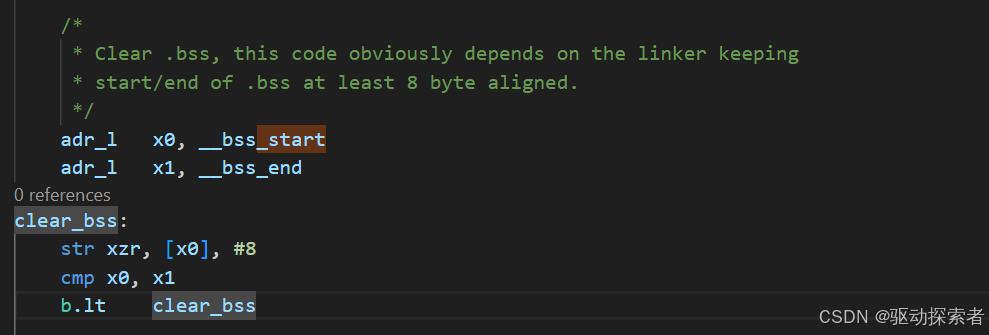

• 清零 .bss，搬运 .init 段或 boot_embdata 数据

• 建立 每 CPU 栈 (SP_EL0, SP_EL1) 和 thread_core_local 结构

• 启动 MMU 和 cache，初始化内存分布

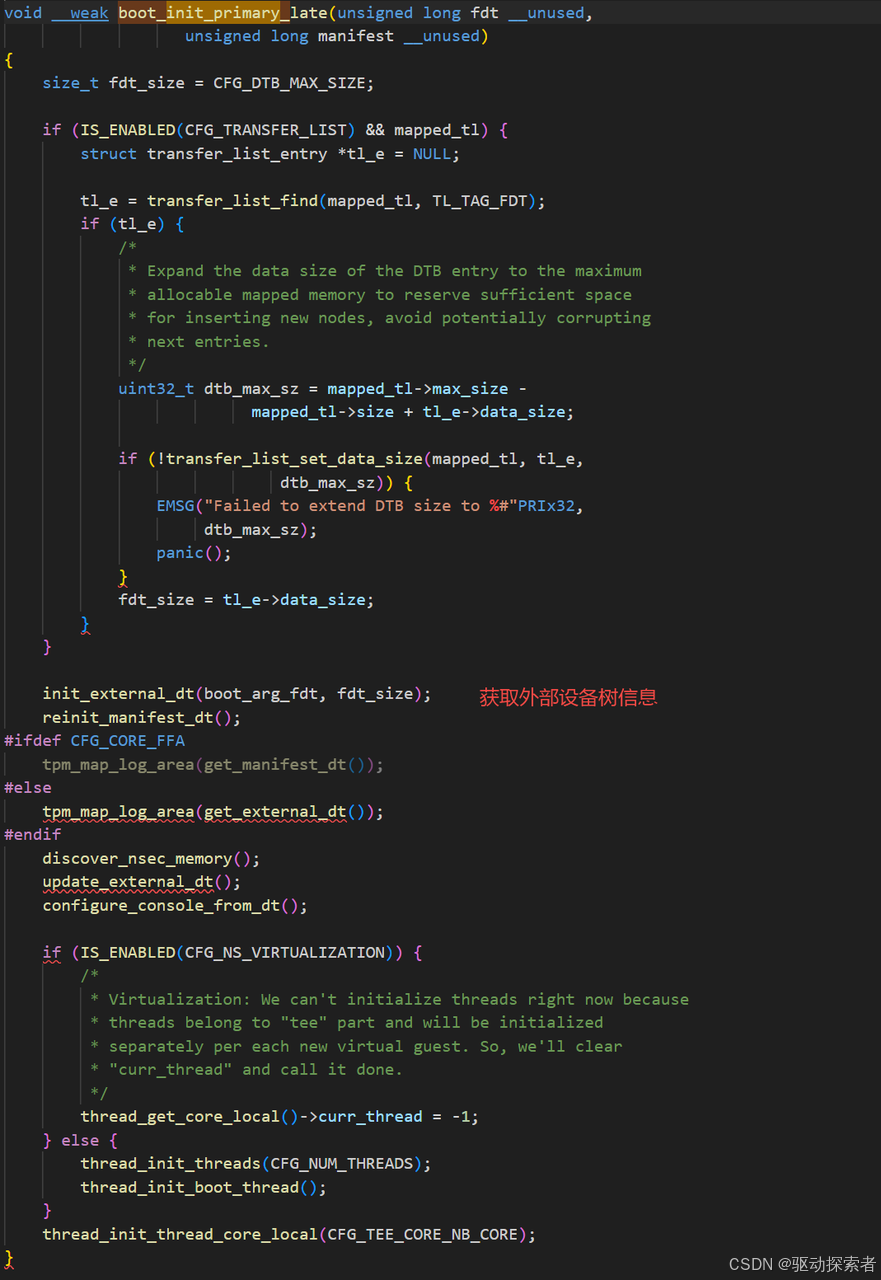

• 进入 C 世界 (boot_init_* 系列函数)

• 最终通过 SMC 通知 ATF/BL31 “OP-TEE 初始化完成，可以切到 normal world”

---

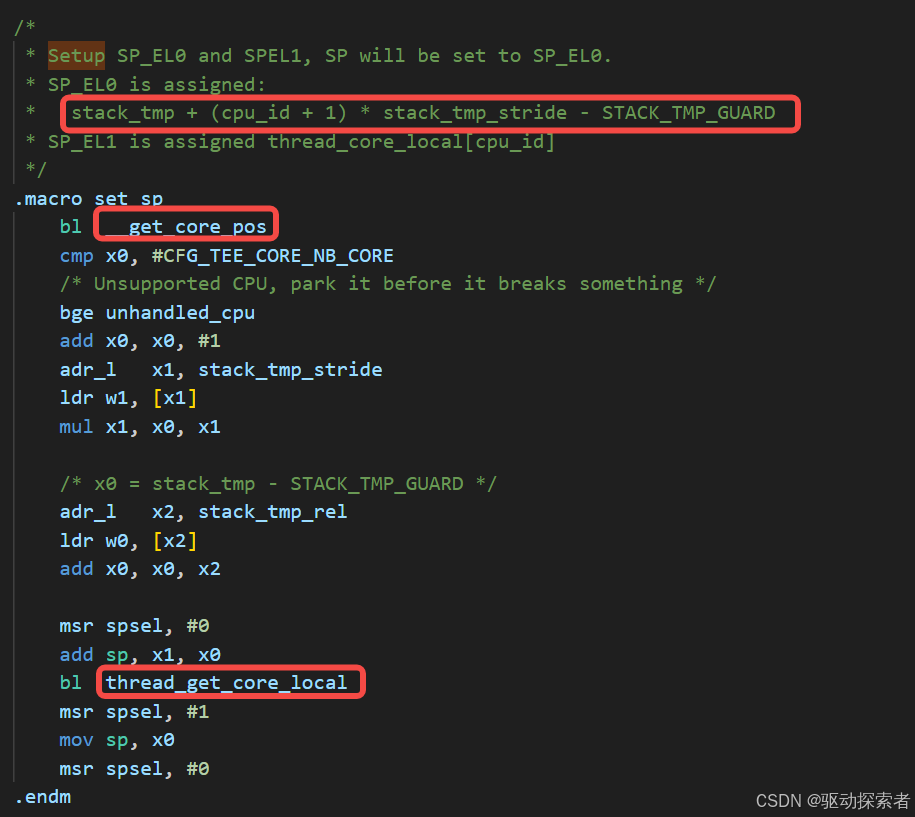

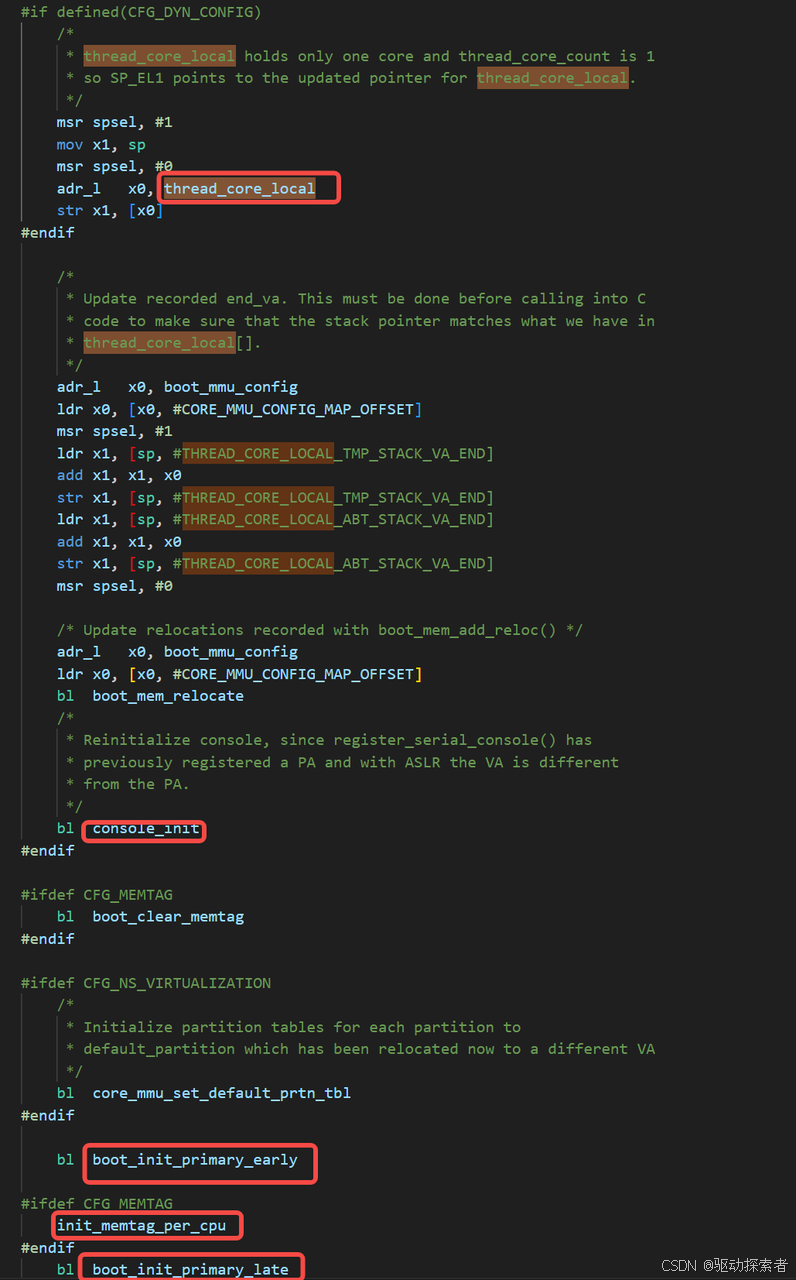

栈初始化逻辑

在 OP-TEE 里，每个 CPU 有两套栈：

• SP_EL0 (线程栈) → 临时栈（stack_tmp），后面切换为 thread 里的 runtime 栈

• SP_EL1 (core-local 栈) → thread_core_local[cpu_id] 结构，用来保存 per-cpu 状态，比如 abort 栈、当前 thread id、flags

代码片段：

所以每个 core 启动时都有独立的 SP_EL0/EL1，保证并发安全。

---

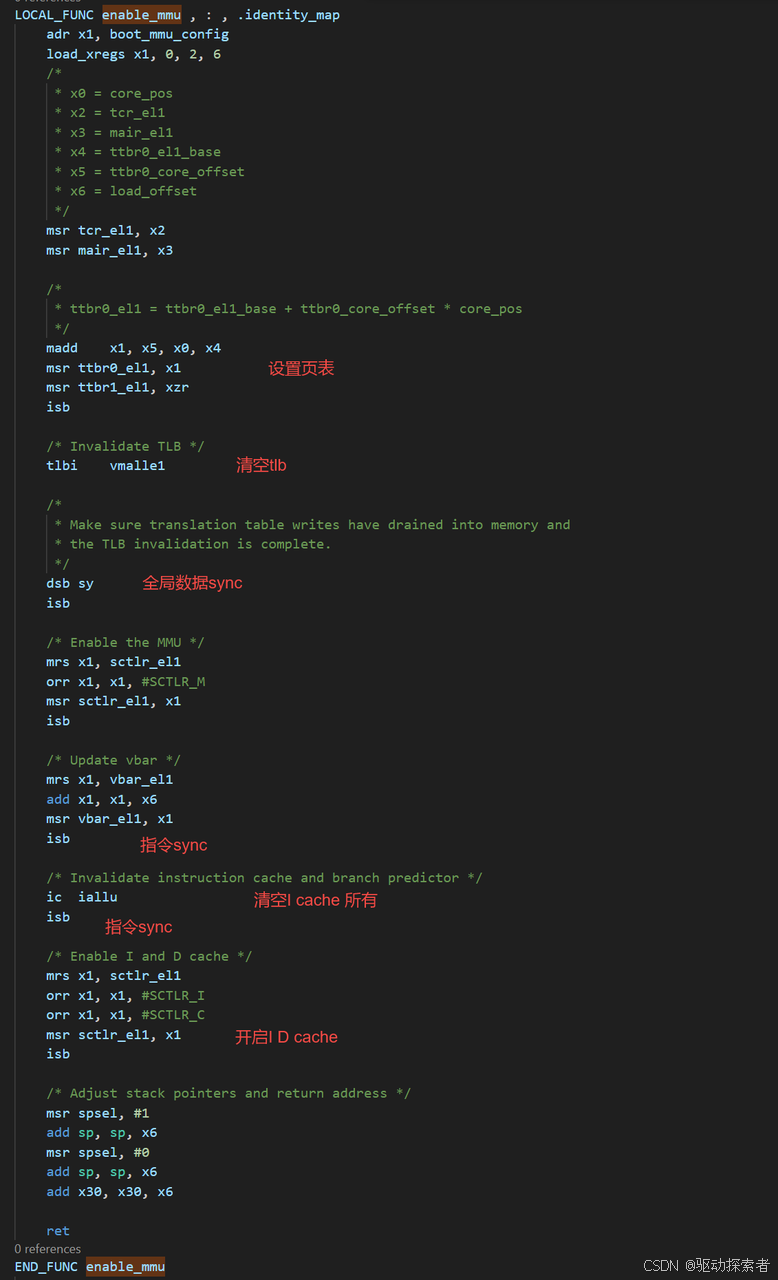

MMU 启动 (enable_mmu)

OP-TEE 在 EL1 Secure 开启自己的 MMU，地址空间和 Linux (EL1 NS) 是隔离的。

---

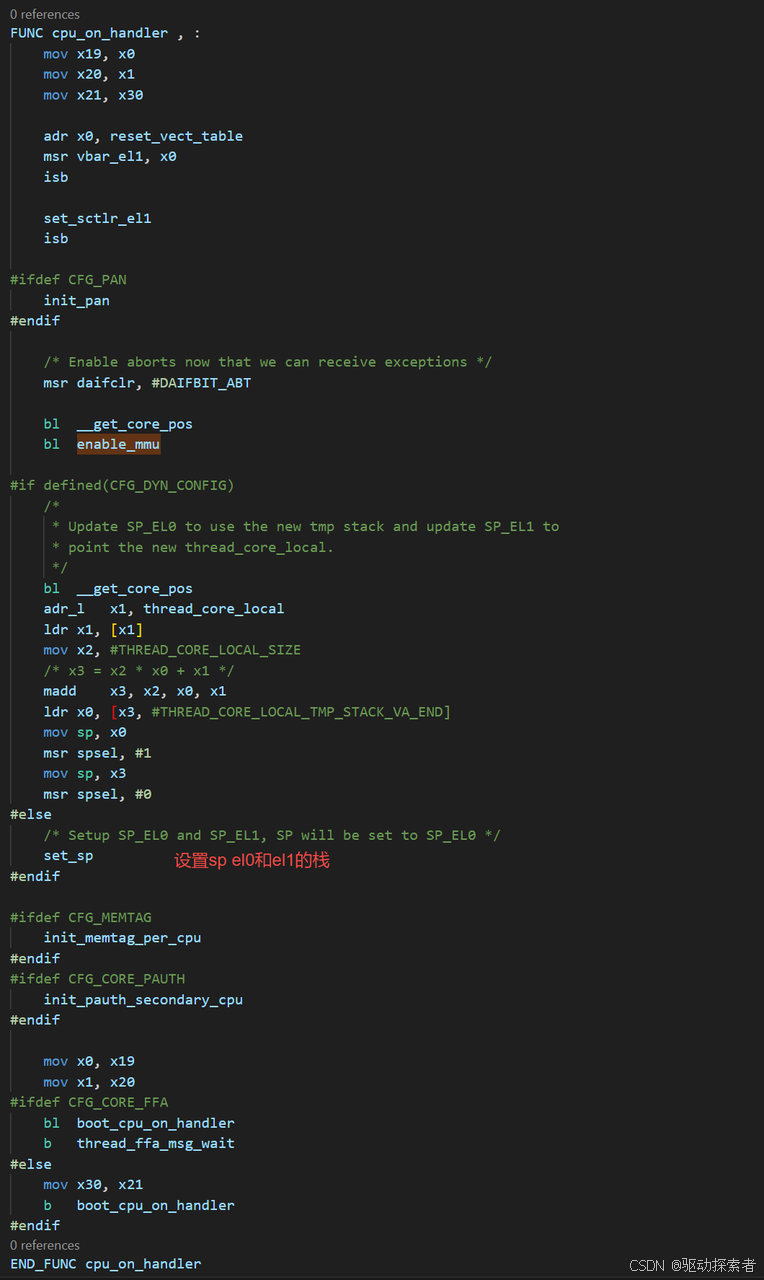

Secondary CPU 上电 (cpu_on_handler)

这对应 PSCI 的 CPU_ON，当 Linux 想 bring-up 一个核时，通过 ATF → SMC → OP-TEE：

每个新核起来后，走一遍和 primary 类似的初始化：设置异常向量表、打开 MMU、设置 per-core 栈，然后交给 C 代码 (boot_cpu_on_handler)。

---

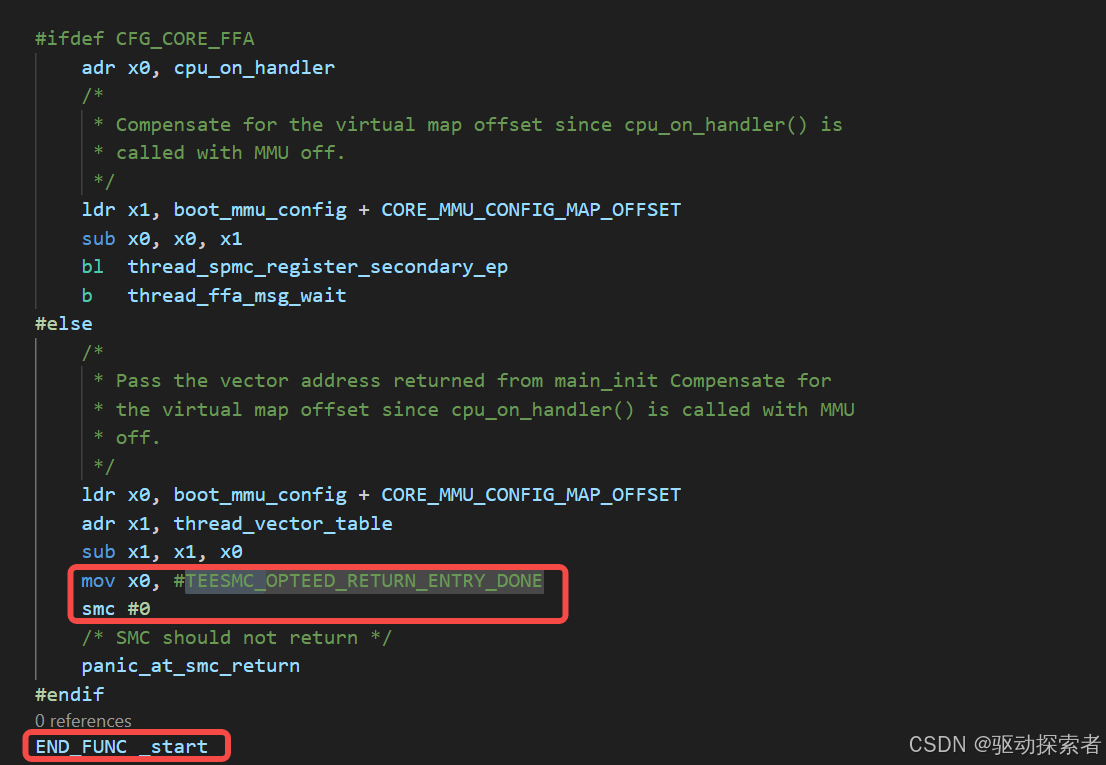

最终返回 BL31

当 primary core 完成初始化，会：

这就是通过 SMC 返回到 BL31，告诉 ATF “OP-TEE 已初始化完成，可以调度 Linux”。

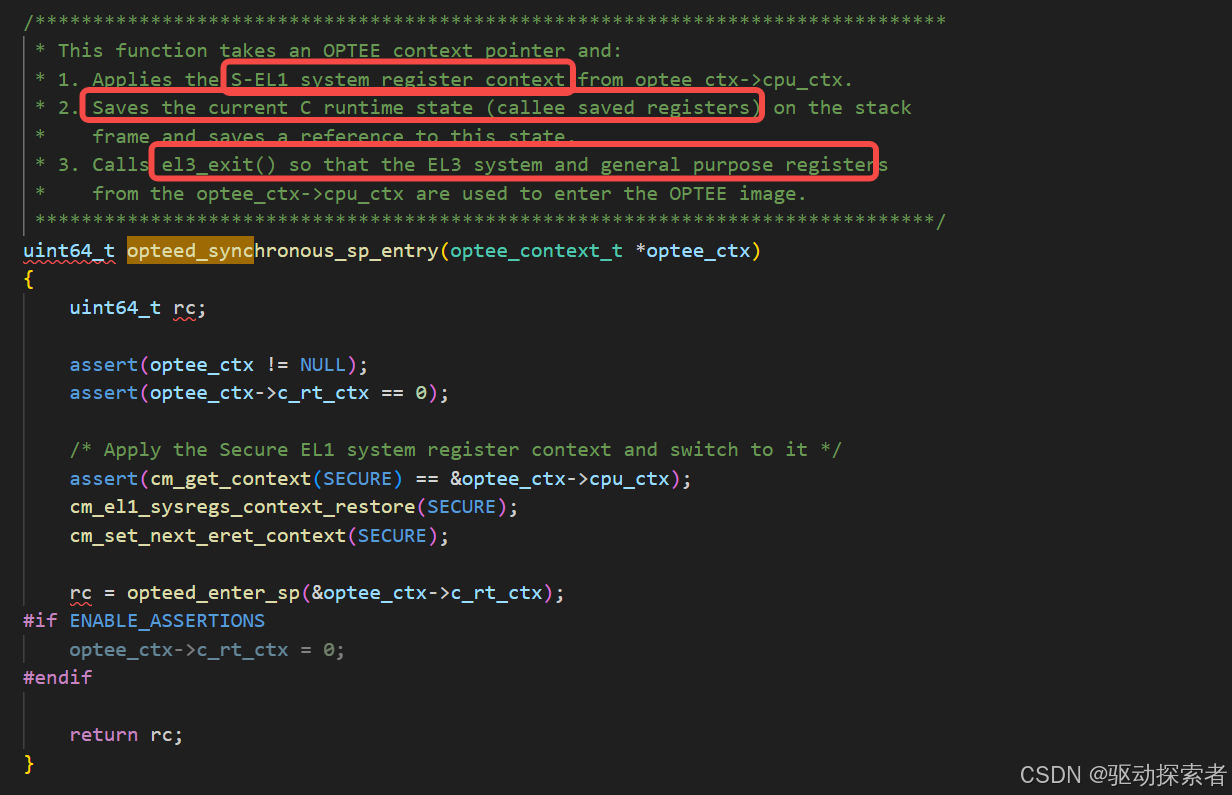

1. bl31跳转至bl33

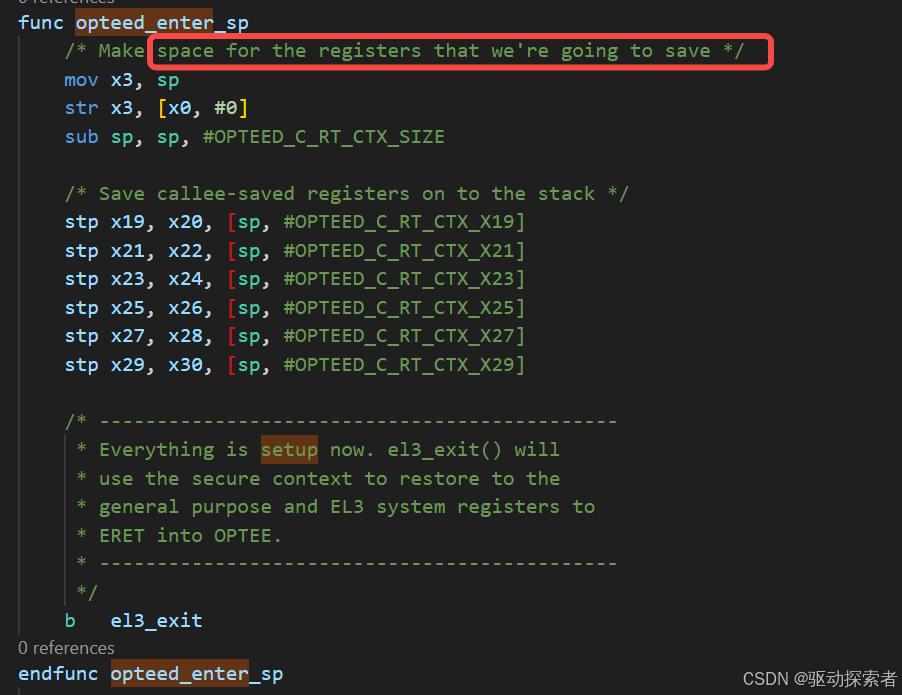

准备bl33的镜像，等下一个eret去跳过去

查看一下el3 exit都干了那些事情，在哪里eret的

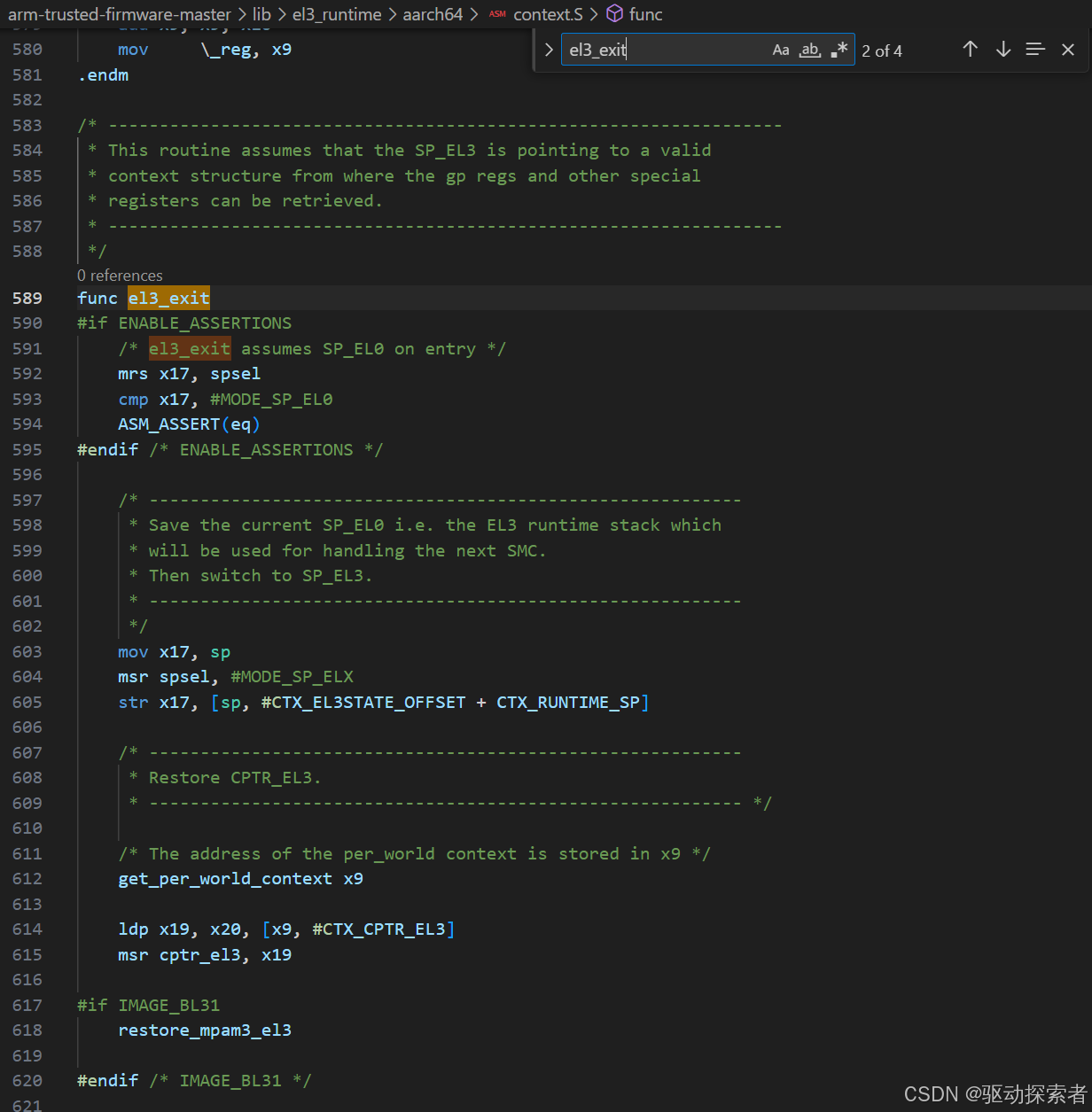

el3_exit 的任务是：

在 EL3（BL31）处理完初始化/调度逻辑后，把 EL3 的运行时上下文保存好、从 per-world 上下文里恢复到进入时的寄存器状态（包括 SCR_EL3、SPSR_EL3、ELR_EL3 等），然后执行 ERET，把控制权交给 lower EL（通常是 EL1 非安全的 BL33，或 EL1/EL2 的 BL32/secure payload）。

它不是简单的 eret — 必须先把 EL3 自己临时使用的状态（stack、控制寄存器、补丁、workaround 状态等）恢复到“入口时”的样子，保证返回后的环境一致且安全。

---

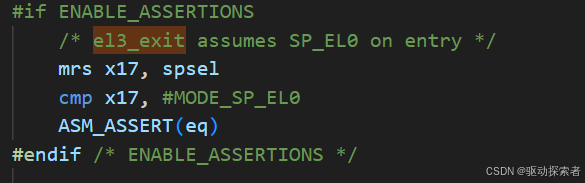

1. 入口断言（可选）

• 断言：进入 el3_exit 时必须处于 SP_EL0（EL3 runtime 使用 SP_EL0 模式）。这是函数对调用约定的假设，便于后面统一操作栈指针和存放上下文的位置。

---

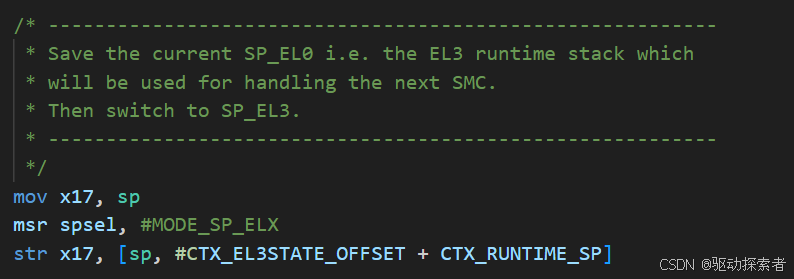

1. 保存当前 SP_EL0（EL3 runtime stack），切换到 SP_EL3

• 把当前 sp（此时是 SP_EL0）保存到内存（EL3 上下文结构的 CTX_RUNTIME_SP 字段）。保存它的目的是：这个 runtime stack 在将来再次进入 EL3（处理 SMC）时要恢复。

• 然后通过 msr spsel, #MODE_SP_ELX 切换到 SP_EL3，因为从现在起要使用 EL3 的栈框架去恢复更多寄存器（EL3 专用的存放区通常在 SP_EL3 所指向的栈上）。

注：ARMv8 有两个栈选择（SP_EL0 与 SP_ELx），在 EL3 内部可切换以访问不同的栈/上下文布局。

---

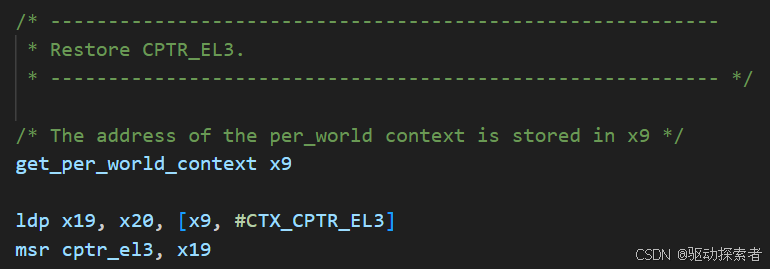

1. 恢复 CPTR_EL3（协处理器访问控制）

• get_per_world_context x9：加载指向当前 security-world 的 per-world context 的指针到 x9。

• 从该上下文读取 CPTR_EL3（保存在两个寄存器对里），写回 cptr_el3。这把协处理器访问控制恢复到进入 EL3 前的状态（比如对浮点/Neon/其他架构扩展的访问控制）。

---

1. 恢复平台/实现相关寄存器（MPAM 等）与漏洞缓解状态

• restore_mpam3_el3：若平台使用 MPAM（Memory Partitioning And Monitoring），在 EL3 需要恢复 MPAM 的寄存器状态。

• CVE-2018-3639（Spectre v4）相关动态缓解：如果当初进入 EL3 时做了某个动态 workaround（比如安装了一个小函数），返回时需要按栈中记录的函数指针去调用以恢复/撤销状态。这里通过读取早先保存的位置并 blr x17 来执行恢复函数。

---

1. 同步错误（platform-specific）

#if IMAGE_BL31 synchronize_errors #endif

• 做实现/平台相关的错误同步（确保系统错误状态在返回前一致），通常是架构/平台上的清理或同步步骤。

---

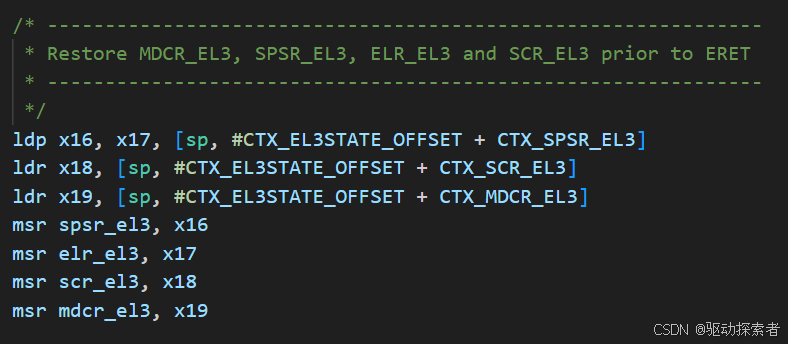

1. 从 EL3 上下文恢复关键系统寄存器（SPSR_EL3/ELR_EL3/SCR_EL3/MDCR_EL3）

• 这些是返回最关键的寄存器：

  • SPSR_EL3：保存目标异常等级的 PSTATE（中断屏蔽、标志、模式位等）。写入后 ERET 会用它来确定返回到哪个 EL/哪种栈与中断屏蔽状态。

  • ELR_EL3：异常返回时的目标 PC（lower EL 的入口地址）。

  • SCR_EL3：Secure Configuration Register，包含 NS（non-secure）位、HCE、SMD、RES1/RES0、中断映射等，必须在返回前恢复到进入 EL3 前的值，否则会进入错误的安全世界/属性。

  • MDCR_EL3：Monitor Debug/PMU control（和性能监测/调试相关），恢复它以使 lower EL 的 PMU/monitor 行为一致。

恢复顺序重要：先把寄存器值加载到通用寄存器，再一次性写回系统寄存器，保证恢复恢复成进入 EL3 的精确状态。

---

1. 恢复与页表相关的系统寄存器（PTW / translation walker regs）

restore_ptw_el1_sys_regs

• 还原 page-table walker 相关的 EL1 系统寄存器（例如 TCR/TTBR/MAIR 等，具体实现里可能只还原 Walker 用到的部分），确保 lower EL 的地址转换行为正确。

• 这一步对 MMU/页表一致性至关重要，特别是当 BL31 在 EL3 时临时改变了这些寄存器。

---

1. 恢复通用寄存器、PMCR_EL0、PAUTH 等（并恢复 LR）

bl restore_gp_pmcr_pauth_regs ldr x30, [sp, #CTX_GPREGS_OFFSET + CTX_GPREG_LR]

• restore_gp_pmcr_pauth_regs（一个子例程）：

  • 恢复一批通用寄存器（x0..x??，按上下文保存的顺序），

  • 恢复 PMCR_EL0（Performance Monitor Control Register）等非 EL3 专属的系统寄存器，

  • 恢复 Pointer Authentication 的 key 寄存器（如果启用），即 APIAKey/ AUTH registers。

• 之后显式从栈里加载 saved LR（x30）到 x30，以恢复返回地址。

---

1. 清 EL3 标志（IMAGE_BL31 特殊）

#ifdef IMAGE_BL31 str xzr, [sp, #CTX_EL3STATE_OFFSET + CTX_NESTED_EA_FLAG] #endif

• 如果是 BL31 镜像，清除记录的“在 EL3 嵌套异常激活（EA）”标志，表明正要退出 EL3。

---

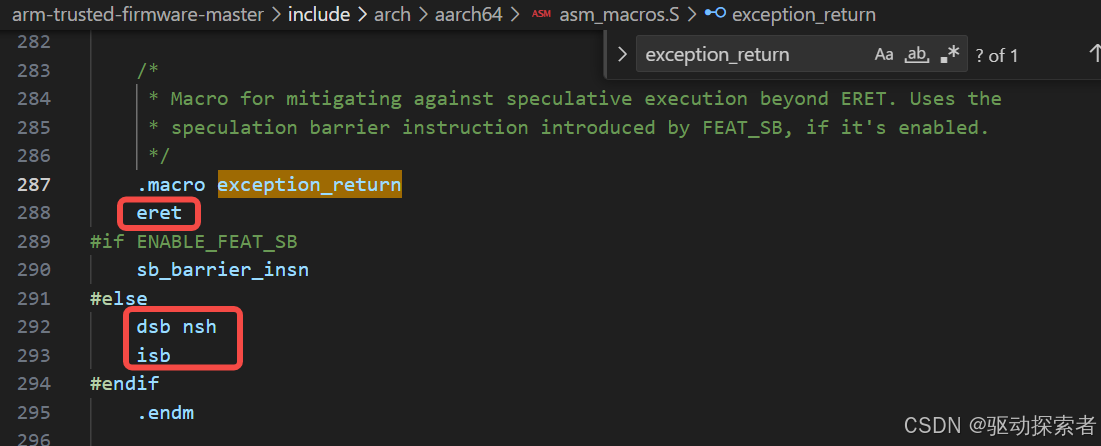

1. exception_return 宏 —— 执行最终的返回（ERET）

exception_return

• 这个宏最终会展开为设置必要的寄存器（已经准备好 SPSR_EL3、ELR_EL3、并配置好要传给 lower EL 的通用寄存器 x0..x3），然后执行 ERET。

• ERET 的效果：

  • 根据 SPSR_EL3 恢复 PSTATE（包含目标 EL、中断屏蔽位等），

  • 将 PC 设置为 ELR_EL3，从而跳转到 lower EL（BL33/BL32 的入口）。

最后终于看到eret的汇编指令了

ARM 在 Spectre 类攻击之后发现：

• eret 之后，CPU 可能会 错误推测继续执行后续的指令（即使这些指令本不该执行）。

• 如果攻击者能通过 cache side-channel 观测到这些推测执行的痕迹，就可能泄露敏感数据。

• 所以在 eret 之后需要一个 speculation barrier（推测屏障） 来保证安全。

• FEAT_SB 是 ARMv8.5-A 引入的 Speculation Barrier 特性。

  • 如果 CPU 支持这个 feature，ATF 就用 SB 指令（在这里宏替代成 sb_barrier_insn）。

  • SB 指令作用：阻止 所有可能错误路径的推测，比 DSB/ISB 更彻底。

• 如果 CPU 不支持 FEAT_SB：

  • 退而求其次，用：

    • dsb nsh （Data Synchronization Barrier, Non-shareable）：保证之前的所有内存访问完成。

    • isb （Instruction Synchronization Barrier）：清空 pipeline，保证之后的指令不会受之前推测的影响。

这样确保 eret 之后不会再去推测执行 EL3 后面的代码，避免敏感信息外泄。
