环境准备

• 操作系统：Windows 7/10/11（64位推荐）
• 开发工具：Visual Studio 2022社区版、QT5.12.12
• 依赖库：SOEM源码（需从官方GitHub下载）、NPcap（网络驱动支持）
• SOEM源码编译工具：CMake
• 硬件要求：支持EtherCAT的网卡（如Intel I210）

下载与编译

• 获取SOME源文件

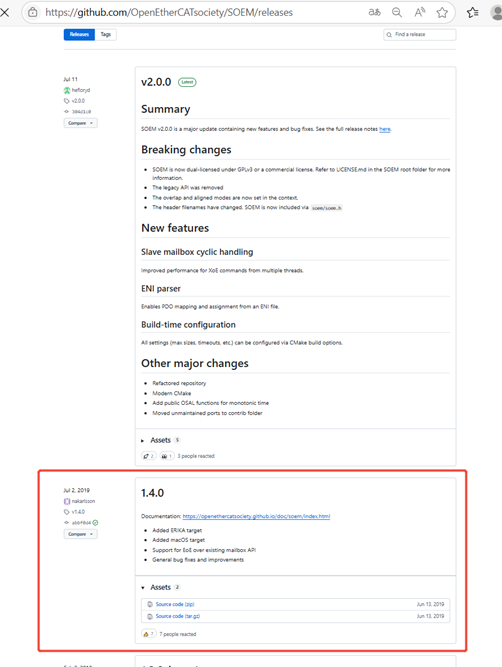

支持cmake的SOME（编译为VS项目，方便调试）的源文件，从网站https://github.com/OpenEtherCATsociety/SOEM/releases 上下载V1.4.0版本的软件。

• 下载安装网络抓包软件NpCap

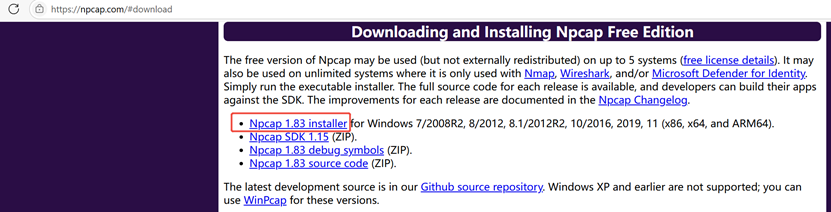

下载地址：Npcap: Windows Packet Capture Library & Driver

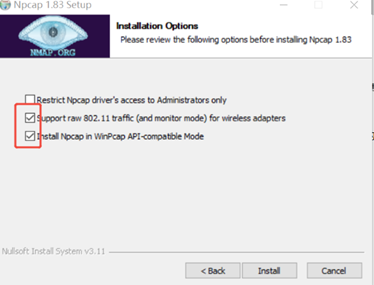

安装步骤：选下面两项

• 下载安装CMake

方法一：

优先下载最新版，下载地址：https://cmake.org/download/

方法二：

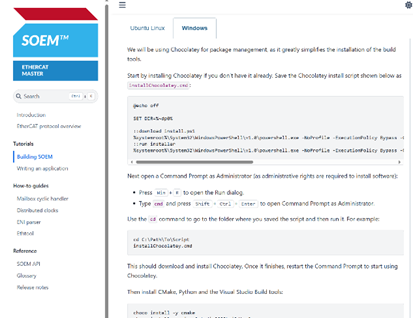

【也可以使用chocoley方式下载（引用地址：Building SOEM — SOEM documentation）】：

其中installChocolatey.cmd内容源文为：

@echo off

SET DIR=%~dp0%

::download install.ps1

%systemroot%\System32\WindowsPowerShell\v1.0\powershell.exe -NoProfile -ExecutionPolicy Bypass -Command "((new-object net.webclient).DownloadFile('https://community.chocolatey.org/install.ps1','%DIR%install.ps1'))"

::run installer

%systemroot%\System32\WindowsPowerShell\v1.0\powershell.exe -NoProfile -ExecutionPolicy Bypass -Command "& '%DIR%install.ps1' %*"

运行installChocolatey.cmd安装Chocolatey，以管理员身份运行指令窗口cmd.exe，安装CMake。

安装CMake的指令为：

C:\Windows\system32>cd C:\ProgramData\chocolatey
C:\Windows\system32>choco install -y cmake

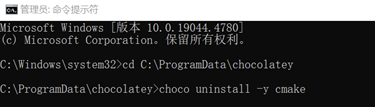

卸载CMake的指令为:

C:\Windows\system32>cd C:\ProgramData\chocolatey
C:\ProgramData\chocolatey>choco install -y cmake

• 编译生成SOEM静态库

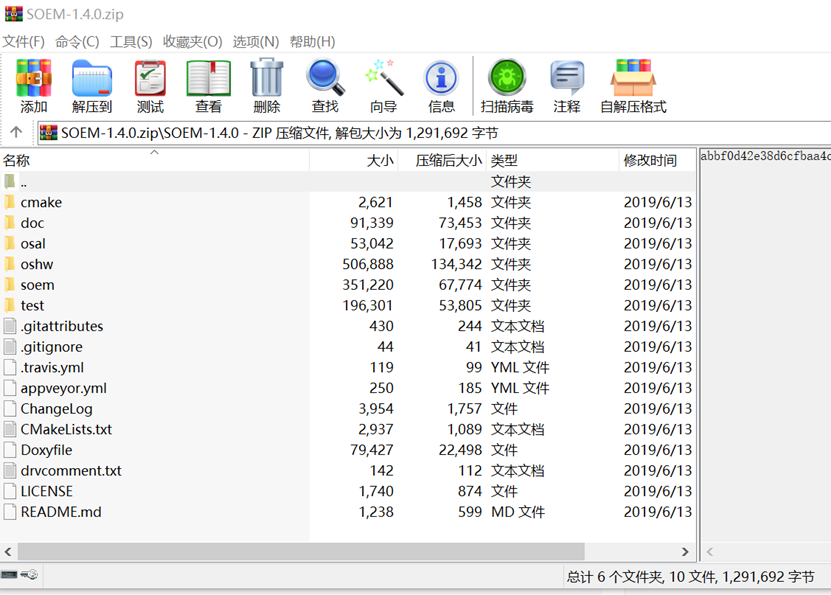

载zip压缩包到本地，文件结构是这样的：

将压缩包解压到本地，就可以利用CMake进行配置了。

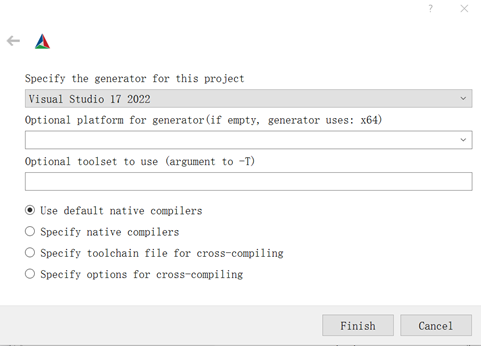

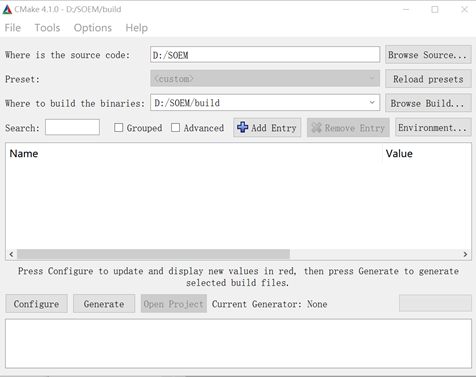

设置源代码路径为D:/SOEM（带有CMakeLists.txt文件），设置构建目录为D:/SOEM/build，设置好后点击Configure按钮，进行编译环境配置，这里选择VS2022（也可以根据自己安装的VS版本选择对应的版本），最后点Finish



回到主界面，等待config完成，点击Generate，等待处理完成。

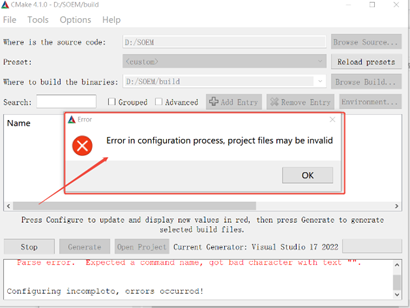

【注意】此时大概率会报错

此时需要修改CMakeLists.txt中内容，然后再执行上述操作。

①修改第一行，可根据具体报错提示修改新版本号

②修改最后几行

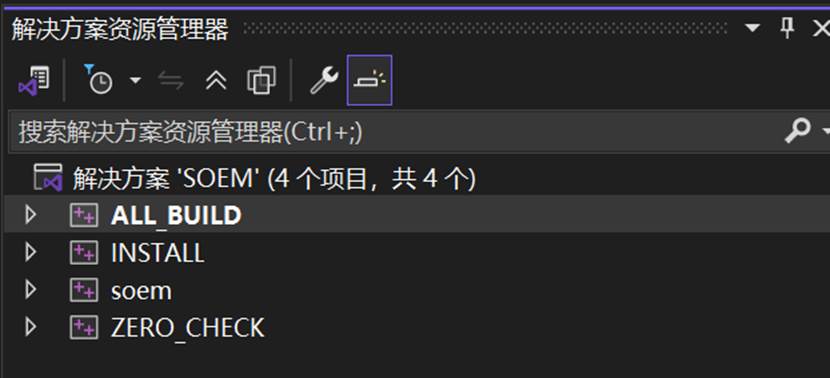

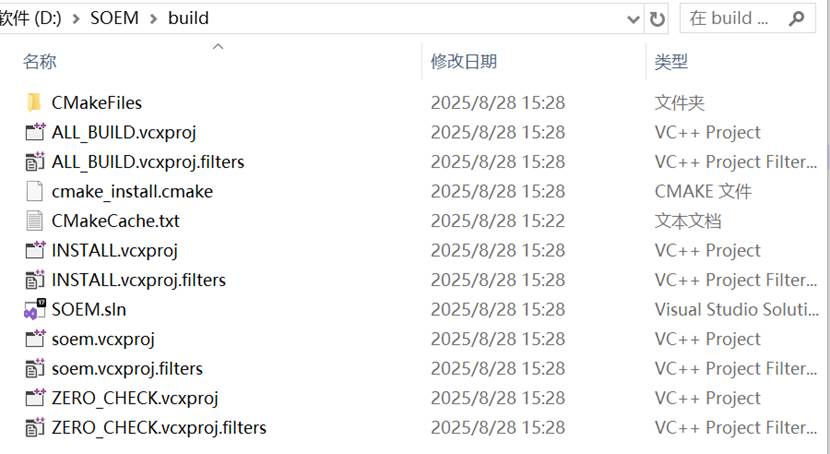

不出意外应该会在D:\SOEM\build下生成一个SOEM的解决方案工程

工程已经配置好了

直接生成就可以得到soem.lib文件，这样就可以在自己的项目中引用了。

【注意】这是一个静态库，引用的时候是将整个lib编译进可执行文件，如果需要进行动态引用就需要编译成动态库（.dll）。

静态库部署

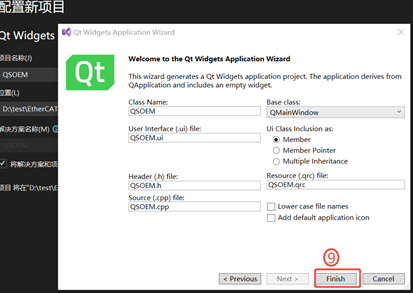

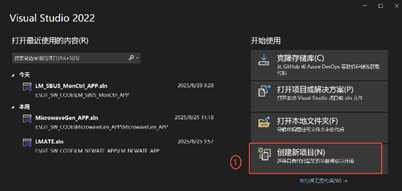

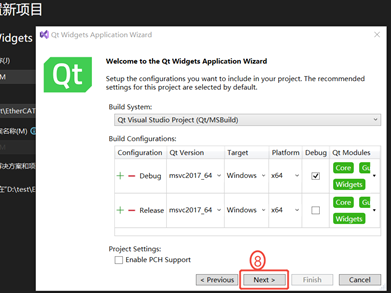

• 新建Visual Studio工程







• 创建文件夹

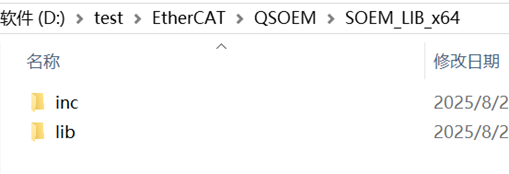

创建SOEM_LIB_x64文件夹，并在该文件家中创建inc、lib子文件夹



• 复制静态库

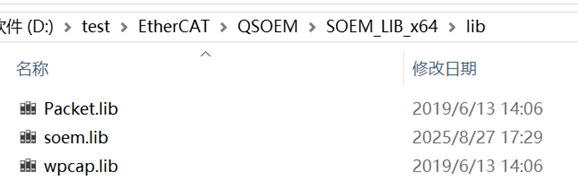

① 将SOEM源码路径：SOEM\build中的soem.lib复制到第2步中创建的lib文件夹

② 将SOEM源码路径：SOEM \oshw\win32\wpcap\Lib\x64中的Packet.lib、wpcap.lib复制到第2步中创建的lib文件夹

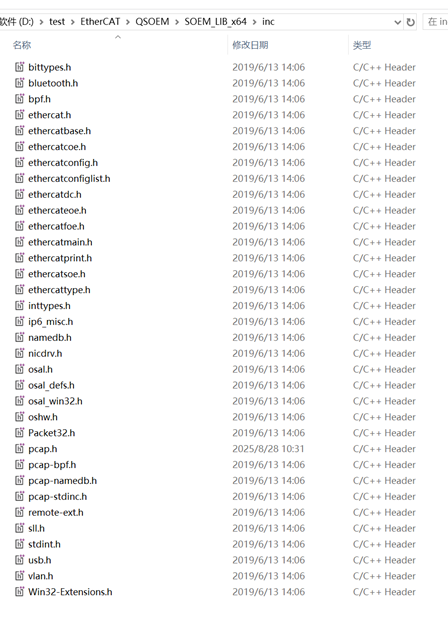

• 复制头文件

• 将SOEM源码路径：SOEM\osal中的osal.h复制到第2步中创建的inc文件夹
• 将SOEM源码路径：SOEM\osal\win32中的inttypes.h、osal_defs.h、osal_win32.h、stdint.h复制到第2步中创建的inc文件夹
• 将SOEM源码路径：SOEM\oshw\win32中的nicdrv.h、oshw.h复制到第2步中创建的inc文件夹
• 将SOEM源码路径：SOEM\oshw\win32\wpcap\Include中的bittypes.h、ip6_misc.h、Packet32.h、pcap-bpf.h、pcap-namedb.h、pcap-stdinc.h、remote-ext.h、Win32-Extensions.h复制到第2步中创建的inc文件夹（不要复制pcap.h）
• 将SOEM源码路径：SOEM\oshw\win32\wpcap\Include\pcap中的bluetooth.h、bpf.h、namedb.h、pcap.h、sll.h、usb.h、vlan.h复制到第2步中创建的inc文件夹
• 将SOEM源码路径：SOEM\soem中的ethercat.h、ethercatbase.h、ethercatcoe.h、ethercatconfig.h、ethercatconfiglist.h、ethercatdc.h、ethercateoe.h、ethercatfoe.h、ethercatmain.h、ethercatprint.h、ethercatsoe.h、ethercattype.h复制到第2步中创建的inc文件夹

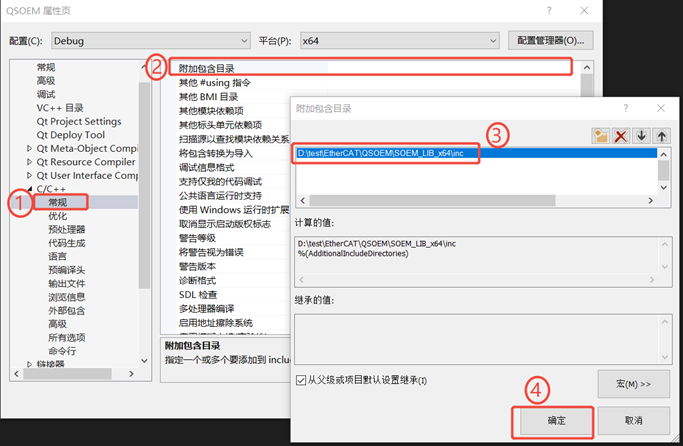

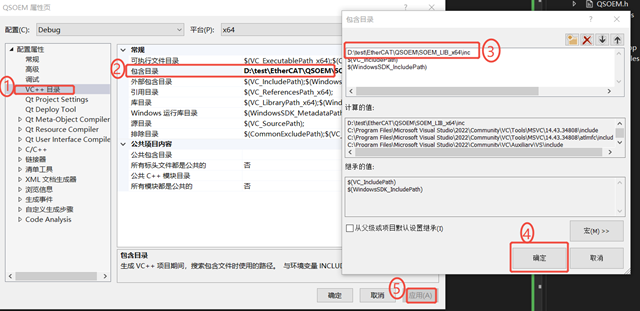

• 配置头文件路径

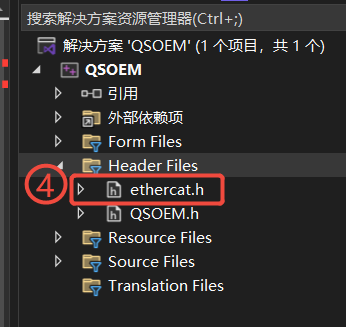

• 添加头文件

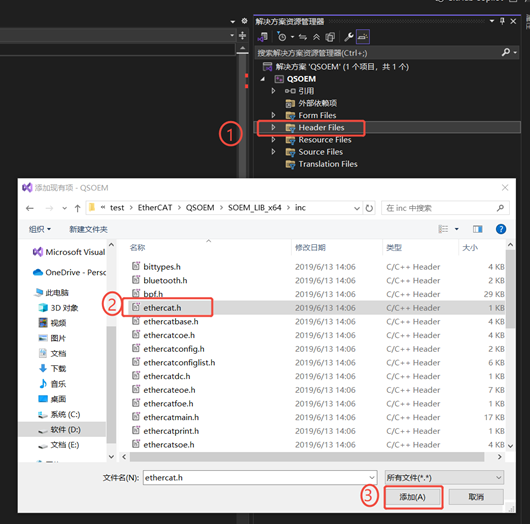

添加现有项

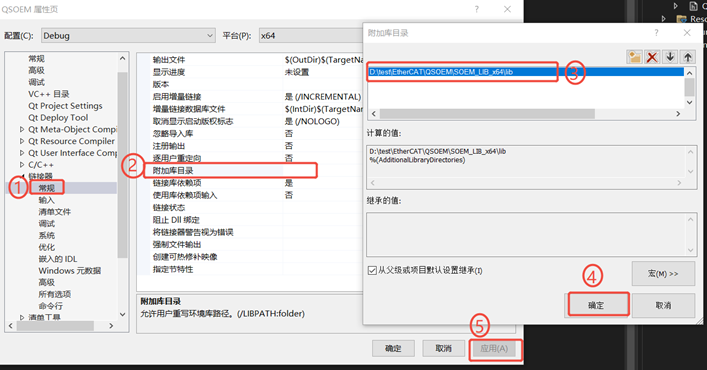

• 配置静态库路径​​​​​​​

打开属性



• 添加静态库​​​​​​​

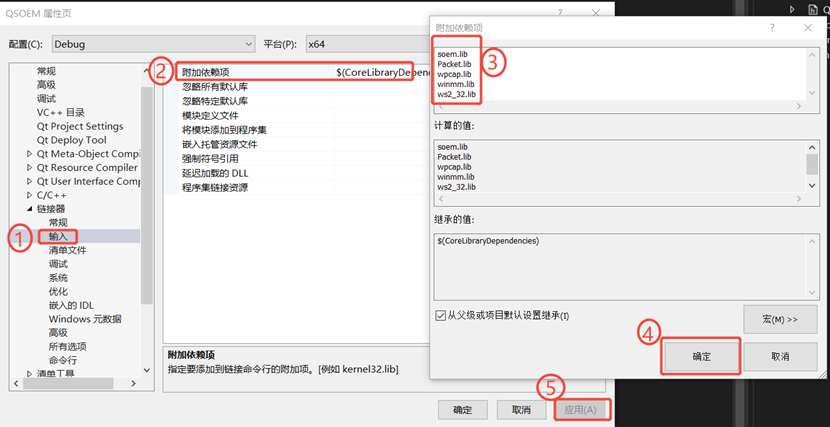

添加静态库 soem.lib、Packet.lib、wpcap.lib、winmm.lib、ws2_32.lib

• 添加宏​​​​​​​

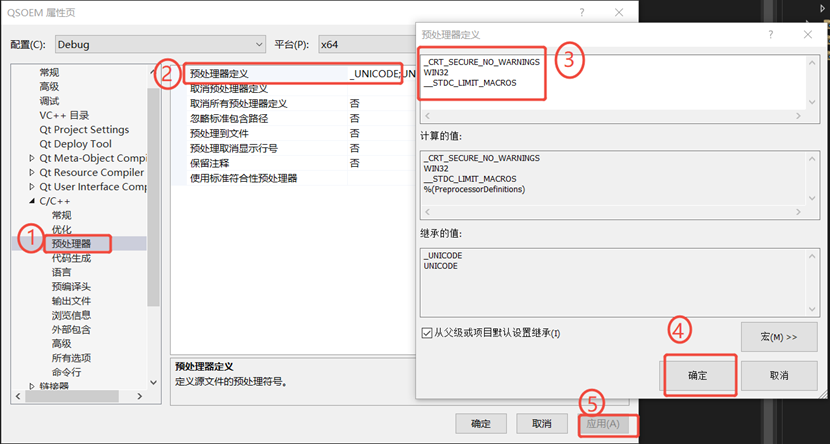

添加宏：_CRT_SECURE_NO_WARNINGS、WIN32、__STDC_LIMIT_MACROS

测试

• 网卡测试​​​​

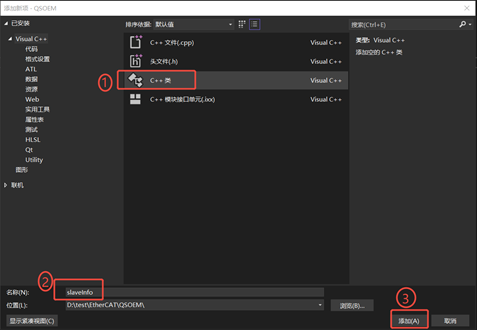

右键项目->添加->新建项

打开SOEM源文件夹路径：SOEM\test\win32\slaveinfo

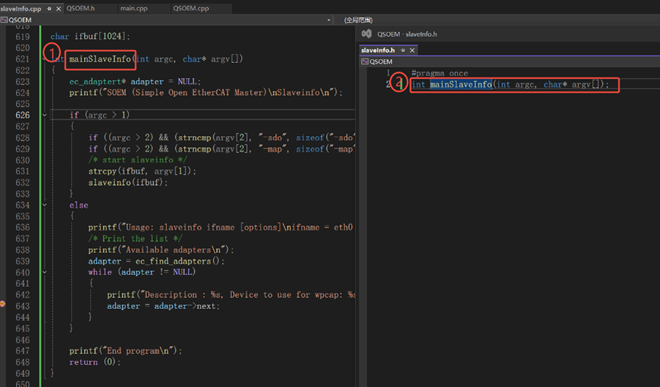

打开slaveinfo.c，复制所有程序到主函数slaveInfo.cpp中，将原来的main函数名改为mainSlaveInfo，并在slaveInfo.h中声明

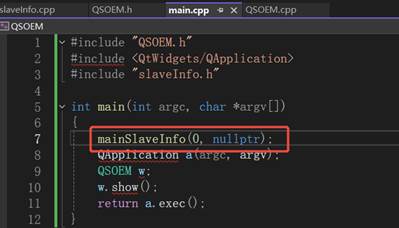

在main.cpp中调用

运行代码。

• 问题及解决办法

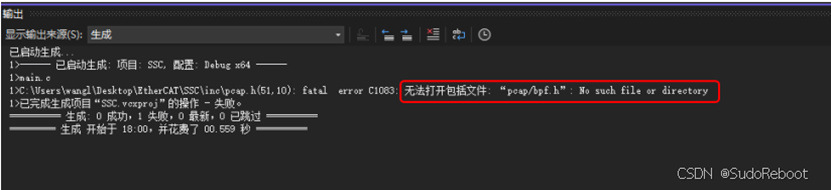

① 找不到头文件

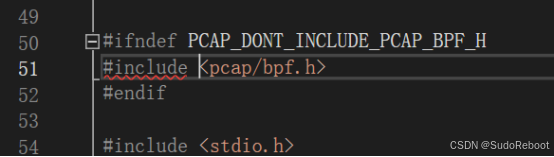

**解决办法：**双击跳转到下图，修改为#include <bpf.h>

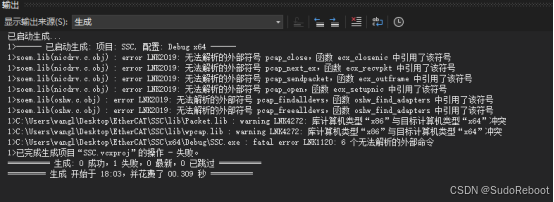

② 无法解析的外部符号，"x86"与"x64冲突"

**解决办法：**将SOEM源码路径：SOEM-master_x64\oshw\win32\wpcap\Lib\x64中的Packet.lib、wpcap.lib复制到lib文件夹

• 运行结果​​​​​​​

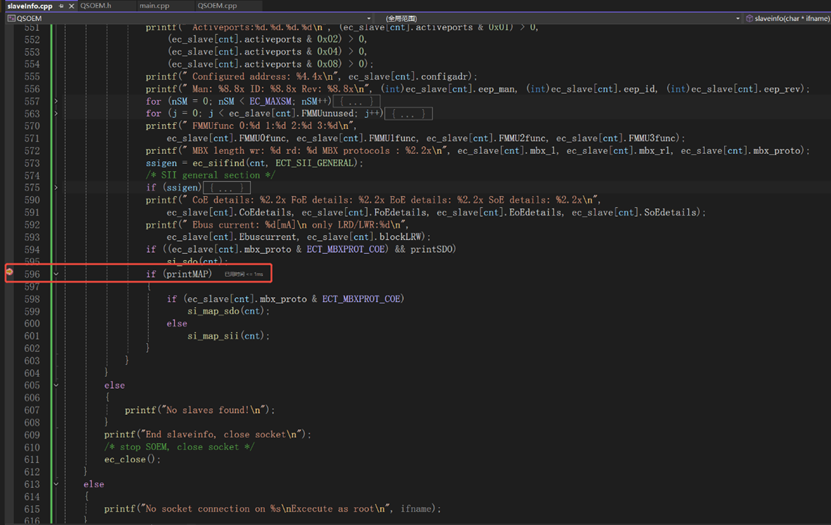

在mainSlaveInfo函数中设置断点，进入断点时，可查看到获取的网卡信息

• 连接从站测试​​​​​​​

找到自己的网卡，上一步成功运行可以查看自己的网卡名称为：\Device\NPF_{xxx}

复制网卡名称

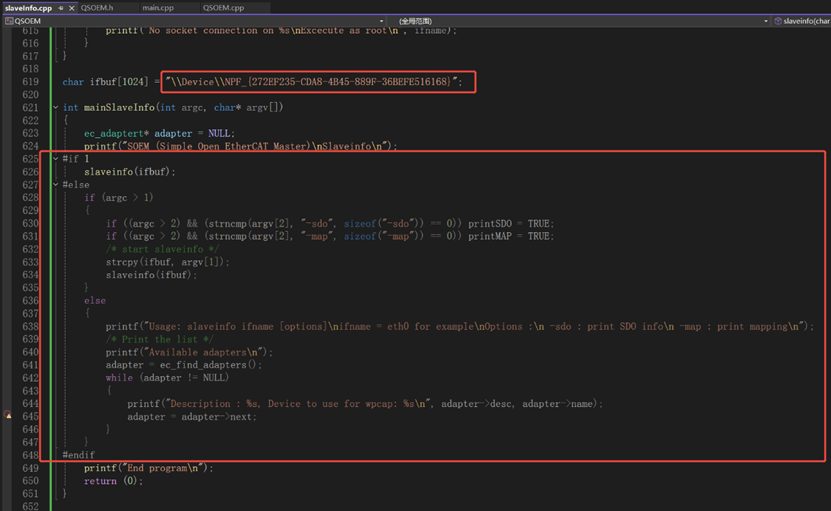

修改主函数代码：(注：网卡名称中"\"，要用"\\"表示)

在slaveinfo函数内打断点，可以正常运行到内部信息，也可以使用Qt函数自行打印读取的从站信息。

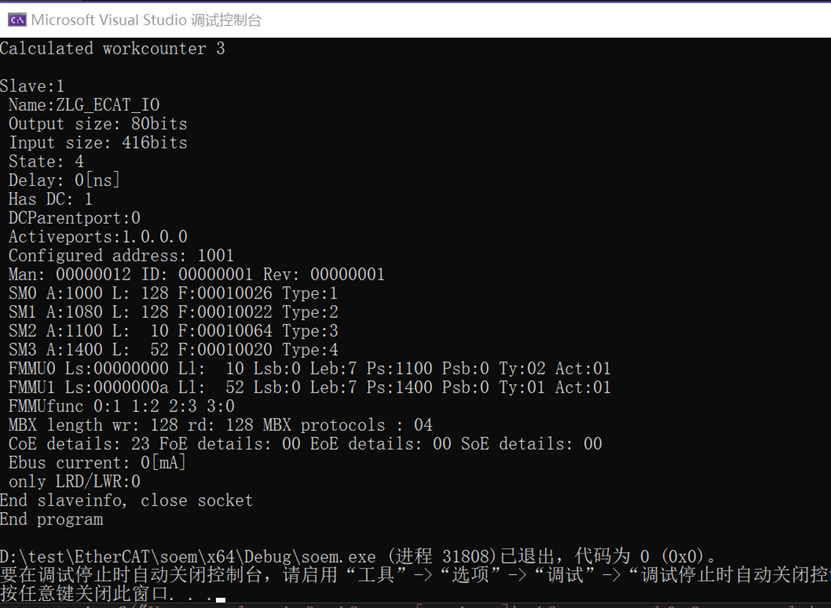

下方为具体信息内容（这个是控制台应用程序调用静态库时，打印的信息，具体配置方法可查看网页【EtherCAT】Windows+Visual Studio配置SOEM主站——静态库配置+部署 - 技术栈
