2025年c题电赛总结（文字总结）

本文总结了电子设计竞赛（电赛）的参赛经验，主要分为三大方面：1.参赛流程：从选题、采购元件、模块化开发到现场测试，强调团队协作、元件布局和评委沟通技巧；2.软件部分：建议采用代码版本管理，合理利用AI辅助编程但要重视基础，需仔细阅读芯片技术手册；3.硬件部分：特别注意元件耐压值、最大电流及管脚功能，避免烧毁事故。文中通过多个实例（如电解电容爆炸、舵机烧毁单片机等）说明硬件参数的重要性，并分享了现场

muxin_cheng

1255人浏览 · 2025-08-28 15:34:01

muxin_cheng · 2025-08-28 15:34:01 发布

谢谢观看，希望对你有帮助，有什么建议或者不对的地方可以在评论区指出

一、电赛整体流程

1.1第一天

在题发下来的时候，第一点：就要确定好题目，好好看看每一个题的内容，可能题名一看就是自己不会的，但是今年就是有个题说是以太网，但是并没有真正用到以太网，还是和往年测缆线长度一样的题。

第二点：确定题目后，仔细阅读一下题目内容，如里面的基础，发挥部分，说明，细节之内的，确定软件需要实现什么功能，硬件用哪些件，由于这次c题的硬件明确要求不能用模块，所以我们需要去扒原理图，看看有没有对应的插件元件，但是有一个点，当时我没有关注，就是嘉立创的电赛免费加急倦，这个就可以用贴片元件了，我想去领取的时候已经来不及了。

第三点：一天确定好了件，就去买，线下的话打电话问电子市场；线上的话，买件注意两个点，一是有没有顺丰加急，这个可以在第二天、第三天就用上需要的件；二是有没有七天无理由退货，这样有一些用不上的件，比赛结束也可以退掉。

再说说我当时第一天的问题吧，第一天的时候没有把所有件买清，全全交给另外一个队友，没有说清楚到底要买哪些件，导致后面几天又是买件又是写代码测试，最后一天所有件才齐。

1.2第二天和第三天

第二天和第三天做的事都差不多，基本上是焊接硬件和调试代码，把整体分成几个模块，先把各个模块代码写好并测试可行性，代码可行，组装已有硬件测试。第二天还是需要查漏补缺，看看还有哪些件没有需要买的，第三天下午就可以开始写报告了。

1.3第四天

最后一天就是需要把所有模块代码整合一下，组装硬件。整体进行测试排错，在整个过程中，肯定是需要用到杜邦线的，还要考虑要下元件布局，比如说我做的c题，用到的单片机、显示器、电流检测电路和摄像头，都要考虑一下每个元件所放位置，确定好后，用热熔胶和小车经常用的立柱和螺丝将所有元件固定，固定的同时还要考虑绝缘，不要让单片机和电路检测电路的底座是块金属导电材料。整体功能测试完毕好使的时候，将现在测试不需要动的杜邦线用热熔胶固定，防止作品运送过程和比赛现在测试杜邦线脱落，减少了现场检查的时间和难度。

1.4现场测试

先说说我在现在测试时遇到的问题吧，第一点是测试时测量目标物，但是不够负责，对评委老师的态度太软了，应该提前说好，没有摆好或者测量不精准时就要和评委老师说明，不要让他潦草的把数据给记录了。还有就是特定角度的目标物摆放问题，当时评委让我来摆，我当时也不知道怎么摆，我就按照自己的想法摆了，结果后面发现我的摆放不符合评委要求的摆放位置，应该不懂就问，脸皮厚一点让评委教，当学生的，不会就问老师，天经地义，为什么不好的？

第二点：就是临场发挥问题，c题的基础部分四要求实时显示电流，到现场却是要求用万用表测电流，当时真的很少用外用表测电流，现在测量的时候就没有接负载测电流，在空载的情况下，测不出来。也是反映一个问题，在电子专业和现在电赛的要求下，学嵌入式软件开发的同学不能只看江协、正点原子等嵌入式开发教程，必须另外学习实验室各种常用仪器的使用，比如示波器、万用表等设备，而且不能只会一项，如你会用外用表，但是你只会测电阻、测电压，是不行的。

第三点：现在测试的心态，不要被评委老师的情绪影响。当时我们组测试的时候，评委老师在那里反复强调调试和测试时间只用20分钟，我们被催的有些手忙脚乱的。

1.5休息部分

电赛说是四天三夜，其实是四天四夜，只要作品没交之前都可以接着做，注意第四天晚上要把报告发给老师，拍个封箱视频提交。但是前三夜一定要保证晚上必须得睡，前四天白天中午必须有半个小时午休，这样才能保证你在写代码和调试的时候头脑和身体状态都是在线的，身体才是革命的本钱。像我在电赛第四天，在早上7点起来一直干到晚上7点，身体就出现了头晕，恶心的症状，比赛后这个休息两天，但是在比赛期间是致命的，如果你第四天调试出来问题，你的身体也出现了问题，最后对你的作品完成肯定是有巨大影响的。

二、电赛软件部分

2.1代码迭代保存方面

一定要养成保存每一版代码的习惯，方便写代码时出现很多问题可以回溯，也是一种版本管理的学习。除了代码迭代保存问题，还可以在每一版代码中记录一下出现问题。

2.2使用ai帮忙写代码

最近ai的出现，也让程序员代码开发时间降低了，ai是一个好东西，对于写代码编程都能降低时间成本，如果你有很好的软件编程基础，在编程的同时加入ai是锦上添花的，但是如果你基础不好，在软件编程中大量的使用ai，反而会造成恶性循环，比如ai写的代码你看不懂，不知道这段代码具体能实现的功能，而且ai写的代码出了问题，你就更加不懂了。我分享一下我用ai写代码的过程，对于基础好的同学可以注意到更多的细节，对于基础不好的同学可以在一定程度上提升写代码的能力。

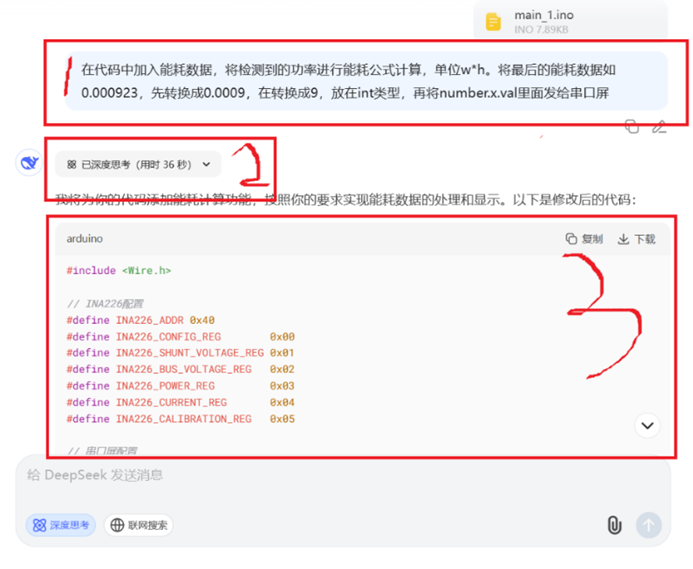

图 1 注意点123

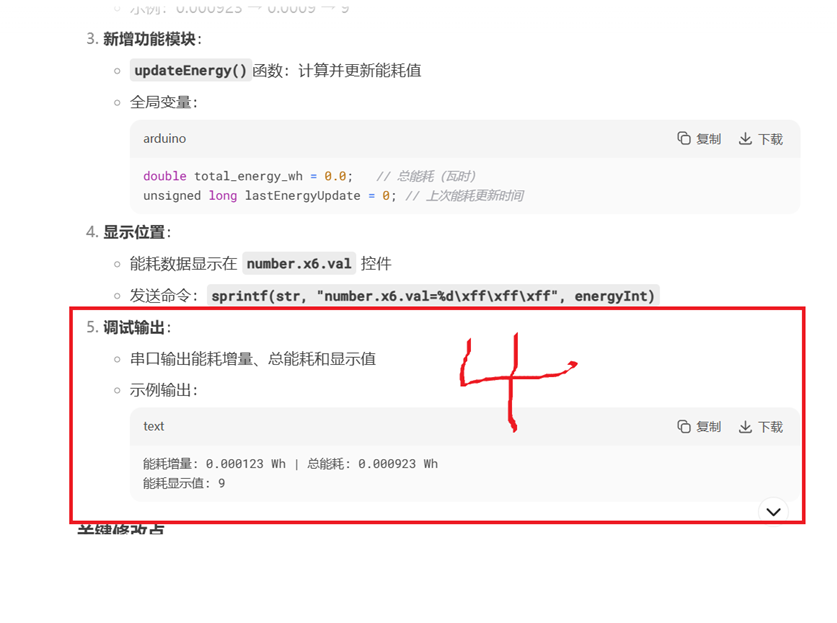

图 2 注意点4

我根据图1和图2展开来说，这两张图是我做c题发挥部分的其他时做的功耗功能时，让ai给我写代码。先说注意点1：这里是我发给ai的话，一般都是发要求和问题图片，发要求的话就得说仔细一点，让ai明白我们的诉求；发图片的话，一般都是发报错的截图，一般我不会单发个截图，因为ai可以看成一个助手，它的思维方式和我们想的肯定是不一样的。所以我们要把具体问题或者功能说一下，再说一些细节要求。

简单说，就是给ai多说一点。而且现在的ai写的代码逻辑性不强，你让它写多个功能的代码，它写出来的东西要么有报错，要么就是曲解了你的意思做出了不满足你要求的代码，所有我们要把一个系统的功能分成多个模块，把单个模块功能发给ai，让它来写，写出来的东西内容就不会太多，减轻了检查代码的时间，最后再整合。

注意点2：看看ai深度思考的内容，看看分析过程，是不是，满足你的要求。

注意点3：看看ai写的代码里面每一行及其注释。

注意点4：看看ai代码后面的一堆解释，我一般看看ai给我的串口理论调试结果，和我实际调试结果是否一致。不一致时，先看看自身代码有没有问题，再看看硬件连接有没有问题，先从自身软件和硬件开始检查，再向ai寻找问题。

最后，ai是个好工具，但也只是个工具，不能用来替代我们的大脑思考，还是要学习基础，能自己写代码就自己写，自己写的对自己的编程能力的提升更大。我是在电赛期间，时间紧迫，才会使用ai。

2.3第一天

芯片手册一般称之为xxx技术参考手册，也有叫xx技术规格书，里面有硬件知识也有软件知识。所以我们写代码的过程中，最好是耐心看一遍这个技术规格书。

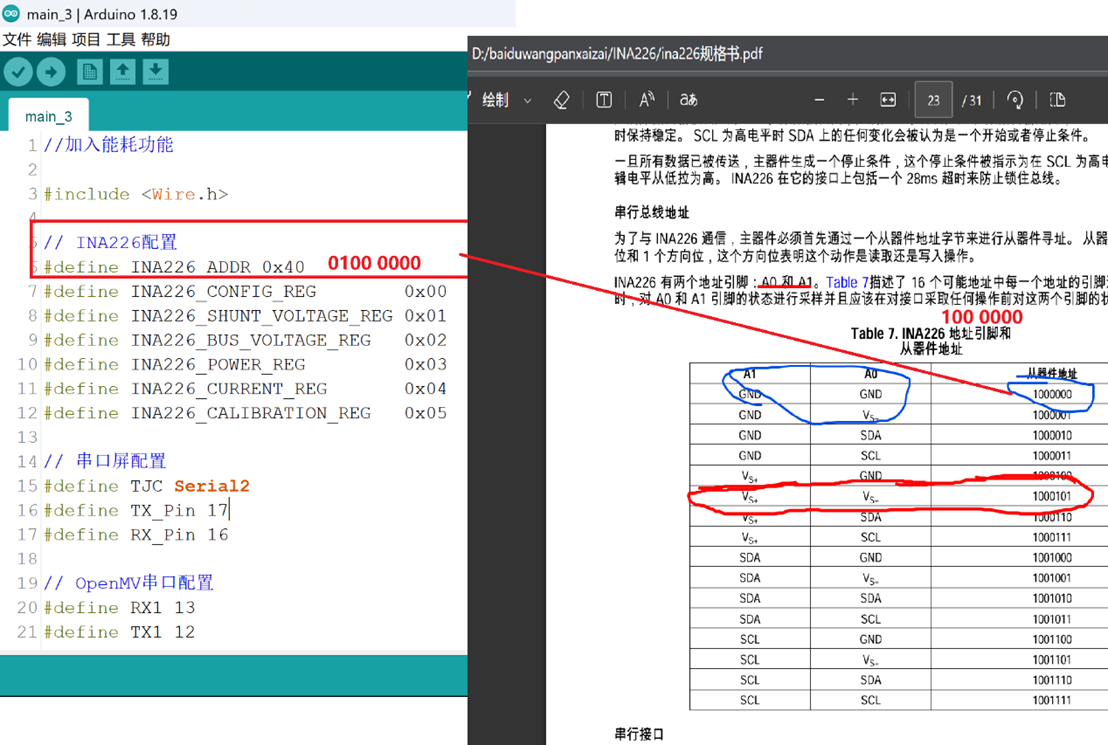

图 3 编程与技术规格书联系

通过图3我们可以看到ina226规格书中的ina226的a1和a0引脚的接法不同，软件方面地址的选取就是不同的。所以技术规格书对于软件编程的作用就体现在这里，也可以体现硬件条件在一定情况下决定软件怎么写。

3、电赛硬件部分

3.1各个元件的耐压和最大电流

先讲各个元件的耐压，在电赛第三天的时候，我使用adc采样测电流电路的调试过程中，直流稳压源的电压跳到20v的时候，电路发生了爆炸，仔细看是电解电容没了，我们可以看下图4，可以看到电解电容的最大电压是16v，20v超出了电解电容的耐压，发生了爆炸。如果在硬件调试过程中，不关注各个元件的最大电压，就会导致一系列问题，如芯片烧毁和元件爆炸。

图 4 电解电容

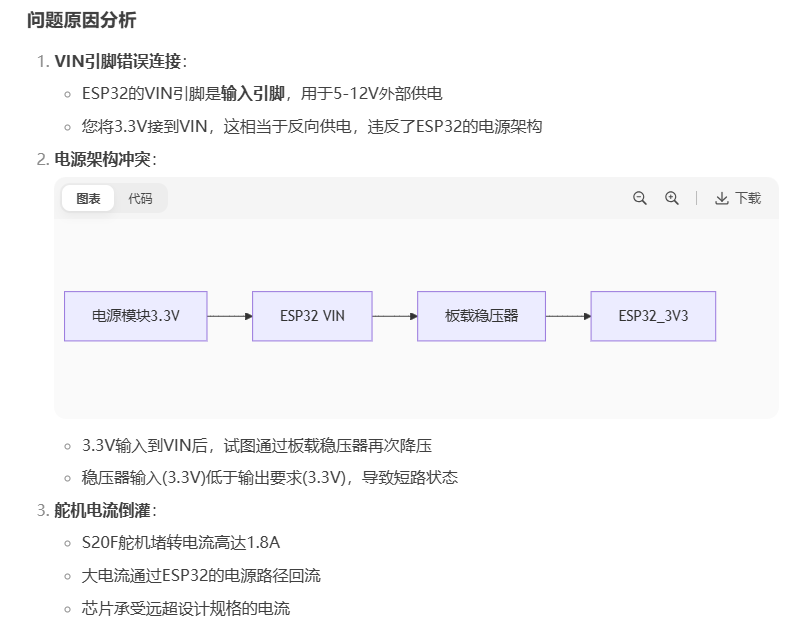

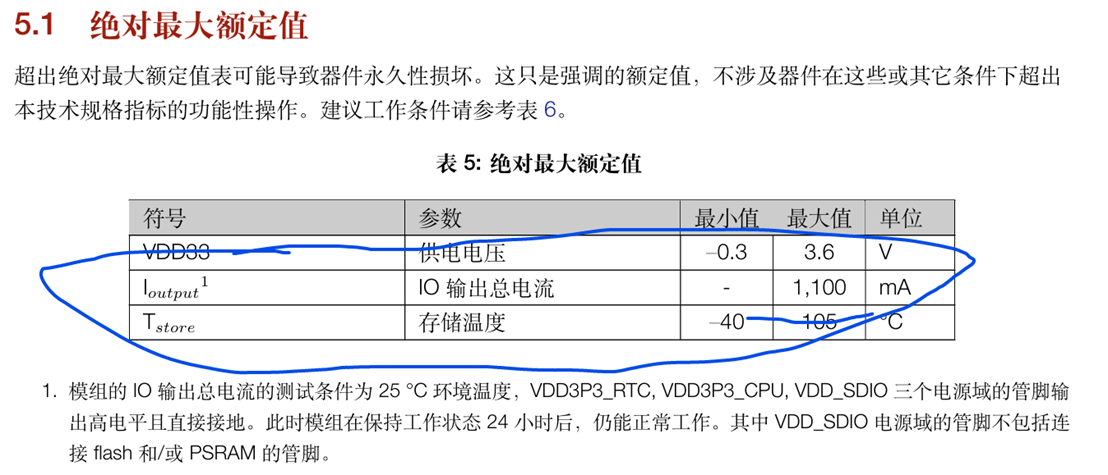

其次是最大电流，我在电赛前预先准备时，写过二维云台的代码，其中用到的舵机就是驱动电压是5v，电流是1.8A，在与单片机相连，运行调试后，就出现了舵机转了一两下就不动，单片机也烧坏了的现象。我查看单片机的技术规格书如下图5，发现所有管脚总电流最大是1.1a，实际电流超过了额定电流，导致了芯片烧毁。
