apple watch 充电器维修小记

一、开始维修

1.1 起因

• 在京东200买了一个华强北高仿的airpods pro，看牌子时viken，使用了半年了，整体使用体验还是挺不错的，降噪效果还可以，毕竟是入耳式的。防水基本上没有（拆开来才发现的），但是我两个耳机前后都泡过水，居然都没坏，还在正常使用。

1.2 经过

• 今天下午突然发现我左边的耳机没反应了，正常情况就是在盒子里面放一下就会自动开机，但是没开机，我一开始以为是左耳机坏了，就想把它拆开来，没想到还算比较好拆，从耳机尾部那里往外面撬开，就可以从底部拉扯出来
• 但是我拉扯到一半的时候发现好像拉不动了，仔细观察了一下发现好像是里面有一根线连在上面，再拆的话就要从顶端那里下手了，那里还有一个小缝隙，底部我不敢再往外面拉扯了，我怕把线拉断了就麻烦了。于是便以为修不好暂时搁置了
• 晚上下班之后没事就又开始捣鼓了，我把左耳机插到右边的充电槽里面，用力一使劲，耳机居然成功开机了，这时候我就意识到不是耳机的问题，估计是耳机盒子的问题，简单观察了一下耳机盒子，就准备开拆了

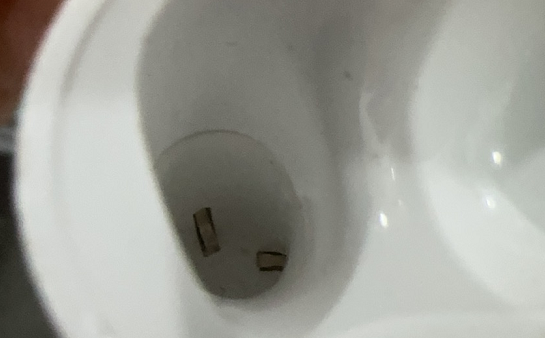

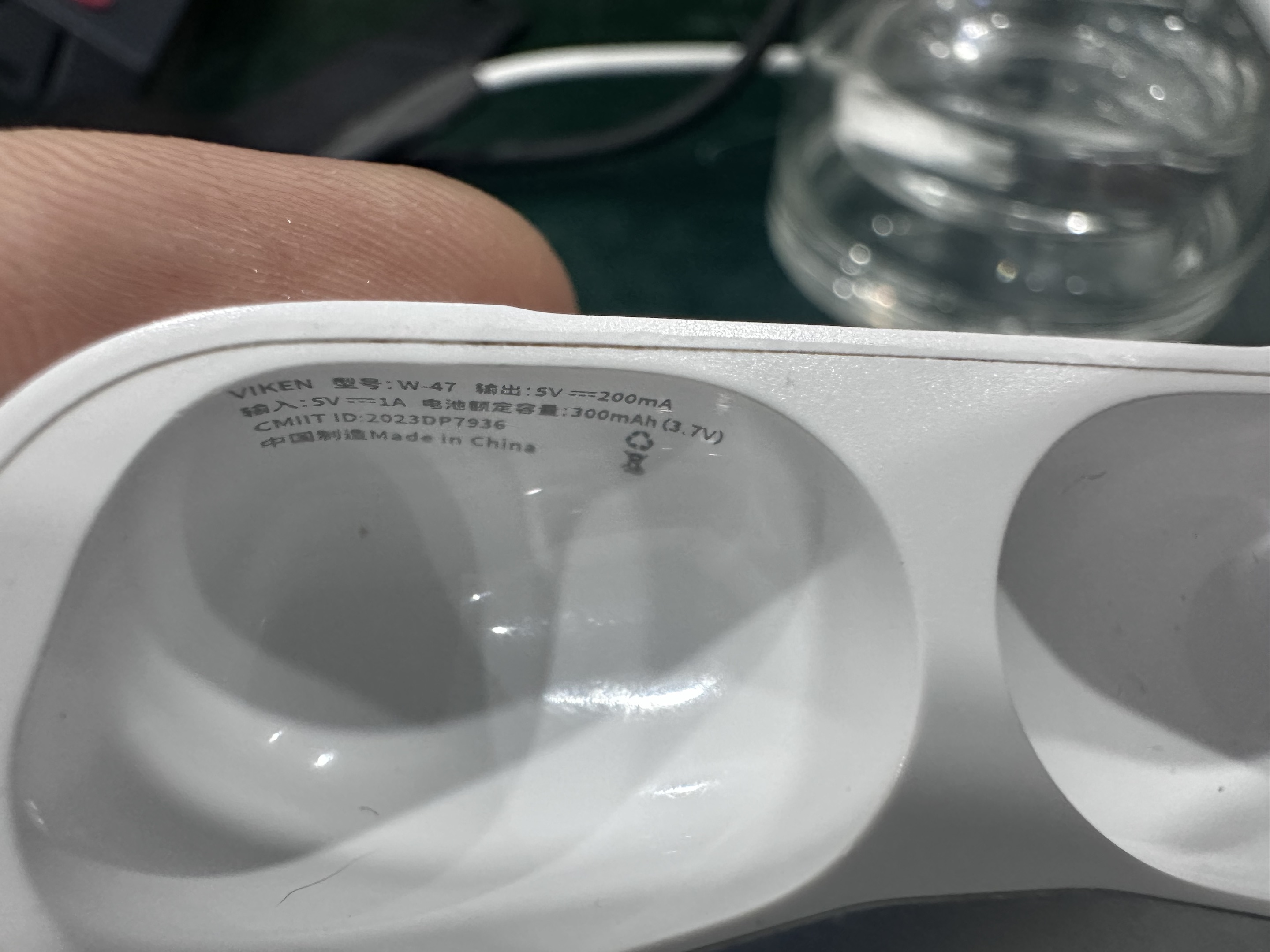

• 拆了半天我发现耳机盒上面的缝隙很难撬开，缝隙已经很大了，但是就是打不开，无法把里面的部分拆出来，于是我又开始观察起来了，突然我意外的发现耳机充电是通过两个触点

• 这时候我才恍然大悟，右边的充电触点缩进去了，没接触所以无法开机，算是找到问题的根源了。
• 这时候我犯傻了，用螺丝刀去桶那个触点，我以为有弹性可能就是卡住了会回弹出来，结果弄了半天卡得更深了，彻底无语了。

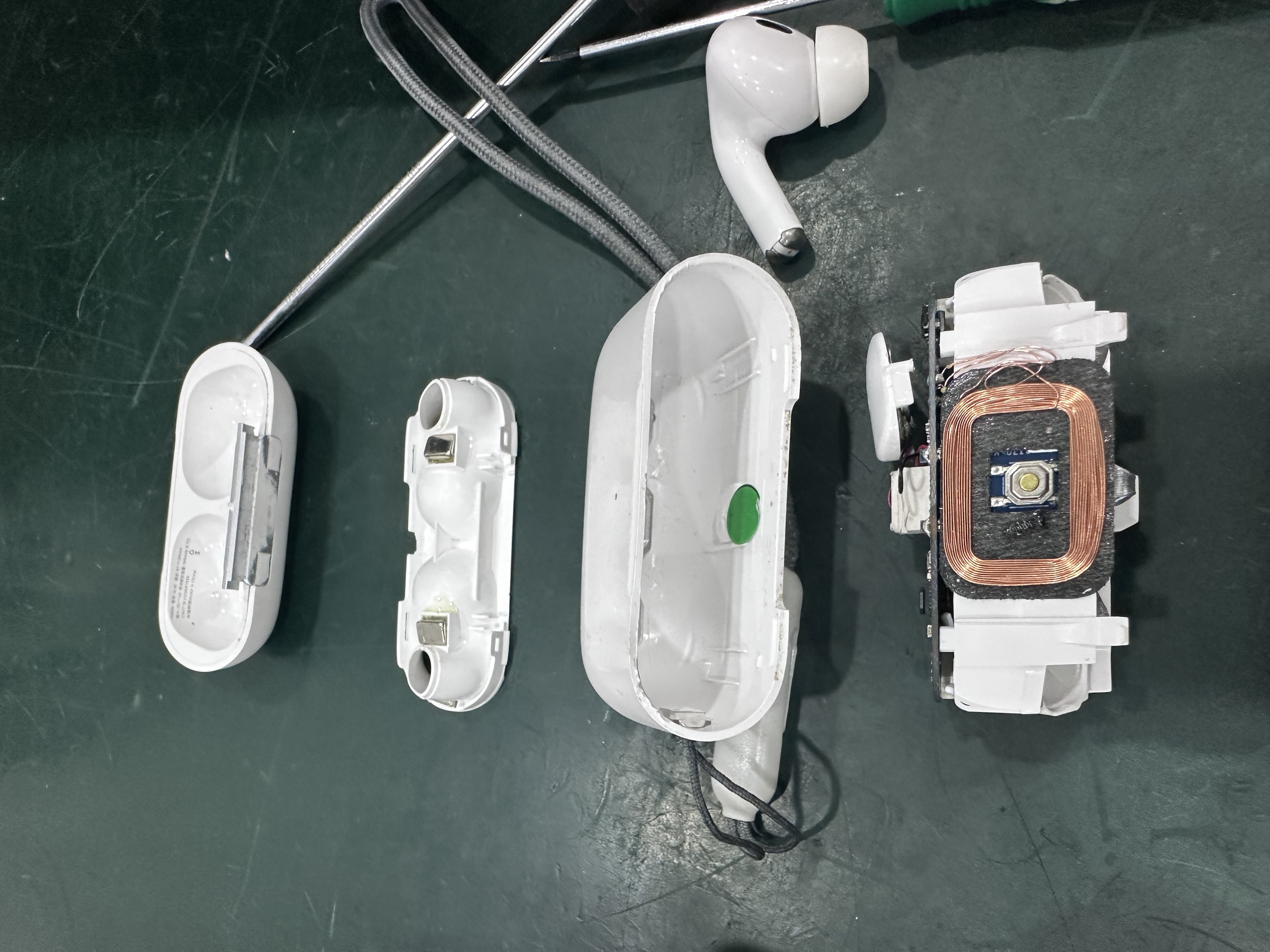

• 去网上搜了一下拆airpods pro的教学，要从两侧用力往外翘，按照那个方法总算是把二级拆开了，找到了那个弯曲的铜丝，我把铜丝勾了出来，测试了一下，算是修复成功了！

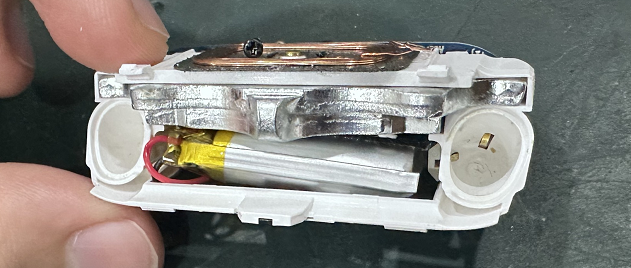

• 这个黑心店铺居然往里面放增重金属，我摸着还局的沉甸甸的质感很好🤦‍

1.3 结果

• 把整个二级重新装好，尝试了一下，可以正常充电和唤醒
• 完美修复，立省100块，感觉现在自己强的可怕

1.4 IP6818

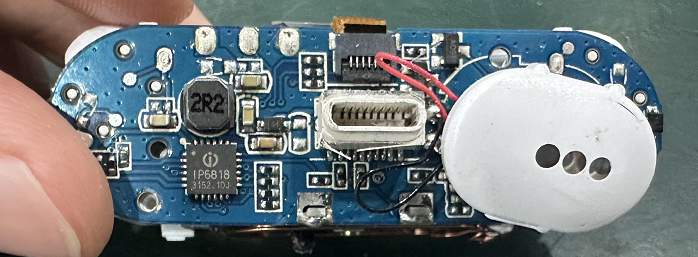

• 充电仓采用了IP6818芯片进行控制

  这是一款用于TWS蓝牙耳机充电仓的多功能电源管理SoC。以下是其详细介绍：

• 功能集成：集成了Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示等功能，为无线充TWS蓝牙耳机充电仓提供完整的电源解决方案。
• 性能参数
  • 升压转换：内置5V输出、同步整流的升压DC-DC，功率管内置，提供最大300mA的输出电流，升压转换效率高达93%，DC-DC转换器开关频率在1.5MHz。
  • 充电管理：线性充电提供最大500mA充电电流，可灵活配置最低充电电流，内置IC温度和输入电压智能调节充电电流功能，支持4.20V、4.30V、4.35V和4.4V电池。
  • 电量显示：内置12bit ADC，可准确计算电池电量，还可灵活定制1/2/3/4颗LED电量显示。
  • 低功耗：可实现TWS对耳独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至20μA。
• 其他特点：内置MCU，支持双UART，可实现耳机独立通信功能；具有多重保护功能，包括输出过流、短路保护，输入过压、过充保护，整机过温保护等，ESD 4KV，VIN耐压高达15V；采用QFN24封装。

附学习参考网址

1. AirPods Pro 拆解 - iFixit
2. 集成 Qi 无线充接收功能的 TWS 耳机充电仓管理 SoC

欢迎大家有问题评论交流 (* ^ ω ^)
