在 PCB（印制电路板）向高密度、小型化发展的趋势下，传统通孔技术已难以满足复杂电路的布线需求。盲孔与埋孔技术作为 “隐藏式” 互联方案，通过优化空间利用，让 PCB 在有限面积内实现更多层间信号传输，成为高端电子设备的关键技术支撑。对于 PCB 厂家而言，掌握盲孔与埋孔的技术原理和工艺差异，是生产高精度 PCB 产品的核心竞争力。今天，我们就从定义、原理、核心差异和工艺难点四个维度，带大家全面认识这两种技术。

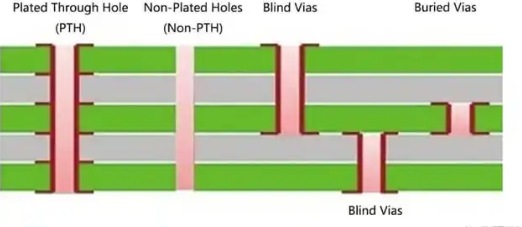

首先，明确盲孔与埋孔的基础定义。盲孔是指仅穿透 PCB 表层与部分内层，不贯穿整个 PCB 板的孔，如同 “半截通道”，主要用于表层与内层之间的信号互联；埋孔则是完全隐藏在 PCB 内部，不与表层连通的孔，仅实现内层与内层之间的信号传输，相当于 “地下通道”。两者与传统通孔的最大区别在于：通孔贯穿 PCB 全层，会占用表层和内层的布线空间，而盲孔与埋孔通过 “局部互联”，避免了对非关联层的空间占用，尤其适合 10 层以上的高密度 PCB。例如，在智能手机的主板 PCB 中，一颗芯片需要与多层电路连接，若用传统通孔，会在表层留下大量孔位，挤压其他元器件的布局空间；而采用盲孔与埋孔，仅在芯片对应的内层区域实现互联，表层可完全用于贴装元器件，让 PCB 面积缩小 20% 以上。

从技术原理来看，盲孔与埋孔的加工逻辑相似，但针对的互联场景不同。盲孔的加工通常分为 “激光钻孔” 和 “电镀导通” 两步：首先，PCB 厂家利用紫外激光（波长 248nm 或 355nm）在 PCB 表层指定位置钻孔，激光能量精准控制钻孔深度，确保仅穿透表层与目标内层（如表层到第 2 层、表层到第 3 层），不损伤其他内层；随后，通过电镀工艺在孔壁沉积铜层，使表层与目标内层形成导电通路。以 4 层 PCB 的盲孔为例，若需实现表层（第 1 层）与第 2 层的互联，激光钻孔深度控制在 0.2-0.3mm（对应 PCB 表层厚度），电镀后孔壁铜层厚度达到 18-25μm，即可满足电流传输需求。

埋孔的加工则需结合 “层压前钻孔” 与 “层压后导通”：在 PCB 多层压合前，先对单个内层基板（如第 2 层与第 3 层）进行钻孔，然后通过电镀实现这两层的互联；之后将已钻孔并导通的内层基板与其他基板压合，形成完整 PCB，此时埋孔被完全包裹在内部，不与表层接触。例如，6 层 PCB 中若需实现第 2 层与第 3 层的互联，先在单独的第 2 层基板上钻孔，电镀导通后，再与第 1 层、第 4-6 层基板压合，最终埋孔隐藏在 PCB 内部，既不占用表层空间，也不影响其他层的信号传输。

盲孔与埋孔的核心差异主要体现在三个方面：一是互联范围不同，盲孔聚焦 “表层 - 内层” 互联，埋孔专注 “内层 - 内层” 互联，前者需与表层连通，后者完全独立于表层；二是加工顺序不同，盲孔多在 PCB 整体压合后钻孔，埋孔需在层压前完成内层钻孔与导通，加工流程更依赖前期规划；三是应用场景不同，盲孔常用于需要表层元器件与内层电路连接的场景（如芯片引脚与内层电源层互联），埋孔则适合内层信号的 “跨层传输”（如内层高速信号线的层间跳转）。PCB 厂家在选择时，需根据 PCB 的层数、信号传输需求和元器件布局综合判断 —— 例如，消费类电子的 6-8 层 PCB，若表层有大量芯片贴装，多采用盲孔实现 “芯片 - 内层” 互联；工业控制的 10 层以上 PCB，若内层有复杂的信号路由，埋孔则成为 “内层互联” 的首选。

对于 PCB 厂家而言，盲孔与埋孔的工艺难点集中在 “精度控制” 和 “可靠性保障”。在精度方面，激光钻孔的深度偏差需控制在 ±5% 以内，否则会导致盲孔未穿透目标内层（无法导通）或钻穿过多内层（变成通孔）。例如，加工深度 0.2mm 的盲孔，深度偏差需≤0.01mm，这就要求 PCB 厂家采用高精度激光钻孔设备（定位精度 ±3μm），并定期校准激光能量与钻孔速度。在可靠性方面，埋孔的层压过程易出现 “孔位偏移”，若内层基板压合时对位偏差超过 0.1mm，会导致埋孔与目标内层错位，影响导通效果。为此，PCB 厂家需采用 “光学对位系统”，在层压时通过摄像头实时校准内层基板位置，确保埋孔对位精度达到 ±0.05mm。

此外，盲孔与埋孔的电镀质量也至关重要。孔壁铜层若存在针孔、空洞，会导致接触电阻升高，甚至出现信号中断。PCB 厂家通常采用 “酸性镀铜” 工艺，控制电镀电流密度在 2-3A/dm²，确保孔壁铜层均匀覆盖，同时通过 “热冲击测试”（260℃焊接温度下放置 10 秒）验证铜层附着力 —— 合格的盲孔与埋孔在热冲击后，孔壁铜层无脱落、无裂纹，接触电阻变化率≤10%。

​

掌握盲孔与埋孔的技术原理和工艺要点，能帮助 PCB 厂家突破传统通孔的局限，生产出更轻薄、更高密度的 PCB 产品。如今，随着 5G、AIoT 等技术的发展，电子设备对 PCB 的互联效率要求越来越高，盲孔与埋孔技术已成为 PCB 厂家抢占高端市场的 “核心武器”。
