GD32VW553-IOT开发板测评搭建环境到电灯（Q&A分享）

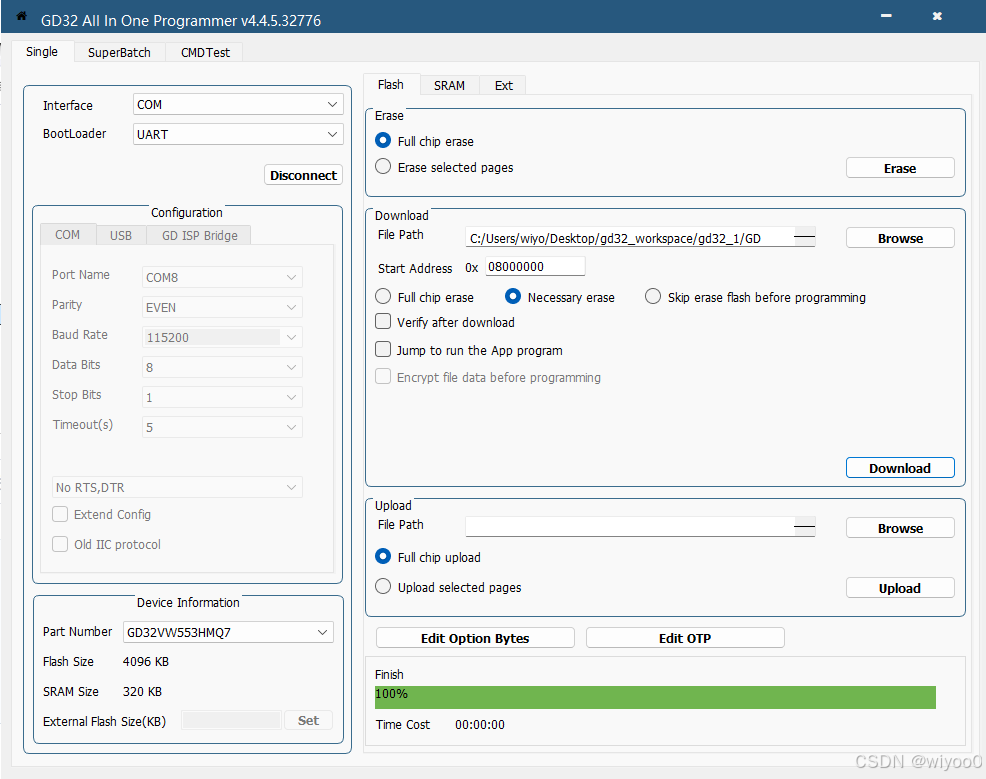

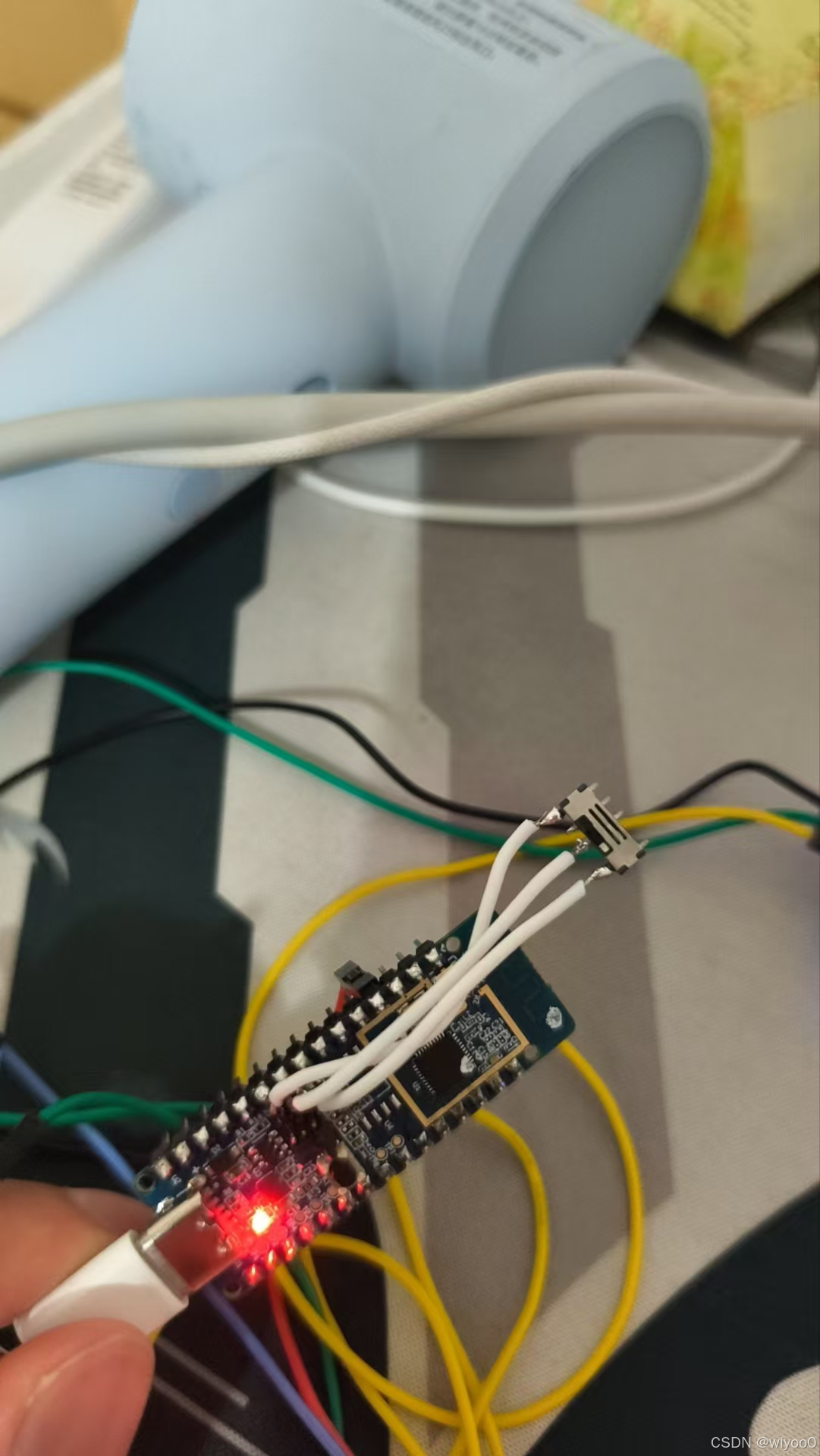

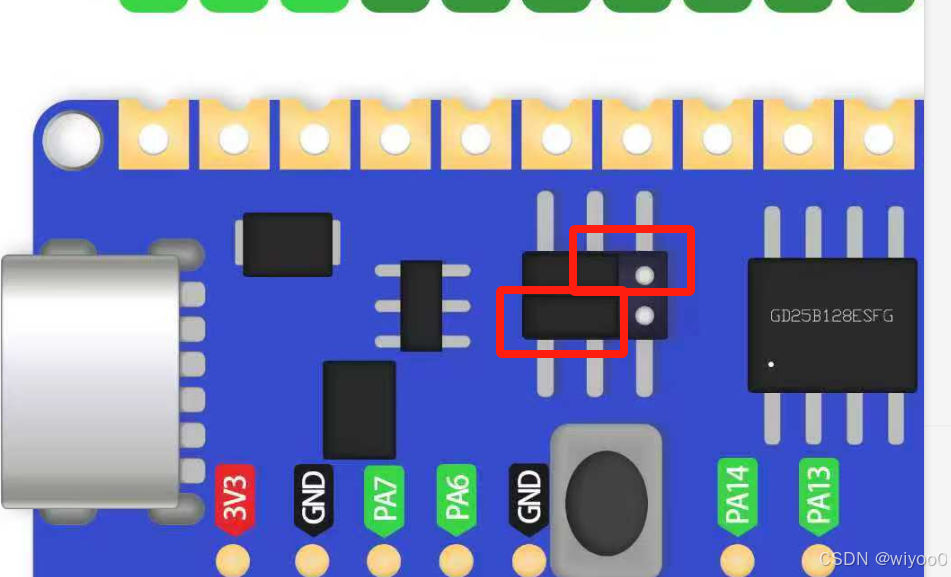

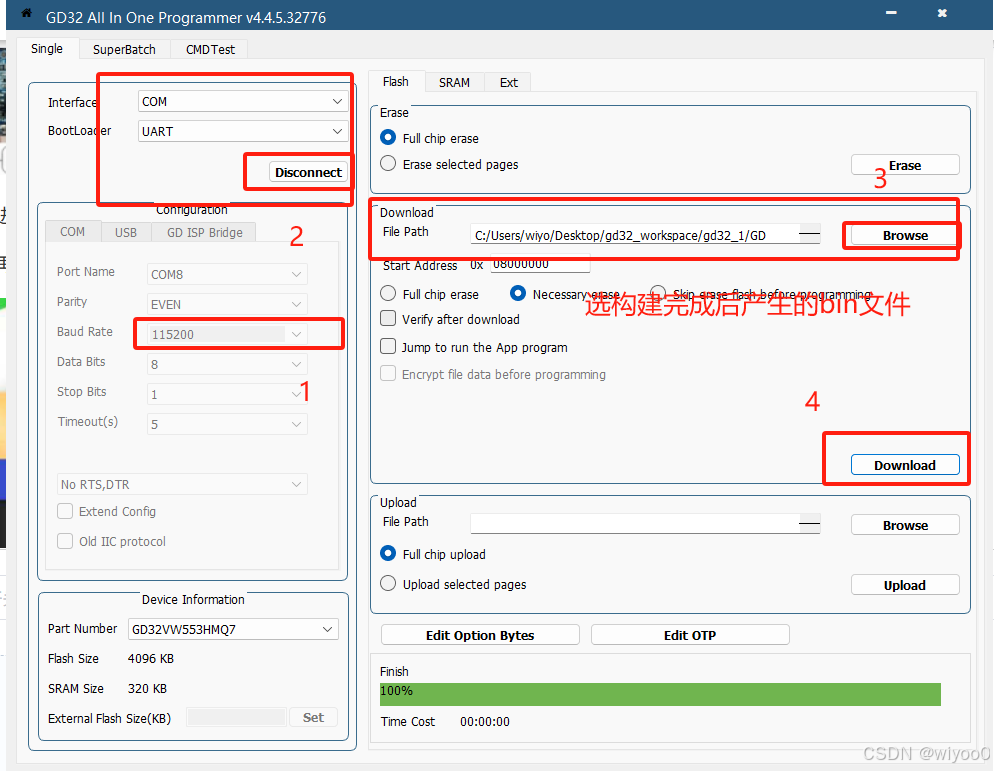

本文介绍了GD32VW553-IOT开发板的开发环境搭建与点灯测试过程。首先需要从官网下载SDK开发包和IDE工具，准备USB-TTL转换器、开发板和杜邦线。接着在IDE中创建RISC-V项目，移植官方点灯程序到main.c文件中。重点介绍了烧录步骤的复杂操作：需要短接R4电阻，通过跳帽切换烧录模式，使用GD32专用烧录工具连接，完成后恢复跳帽并复位才能运行程序。作者建议可加装拨档开关简化烧录切换

wiyoo0

168人浏览 · 2025-08-26 23:48:25

wiyoo0 · 2025-08-26 23:48:25 发布

1.搭建环境

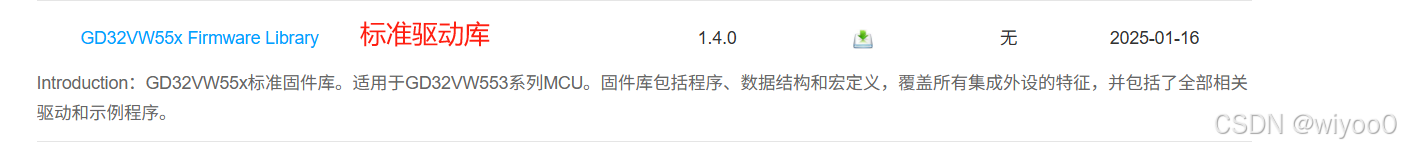

官方SDK下载： https://www.gd32mcu.com/cn/download/7?kw=GD32VW5
在这里插入图片描述

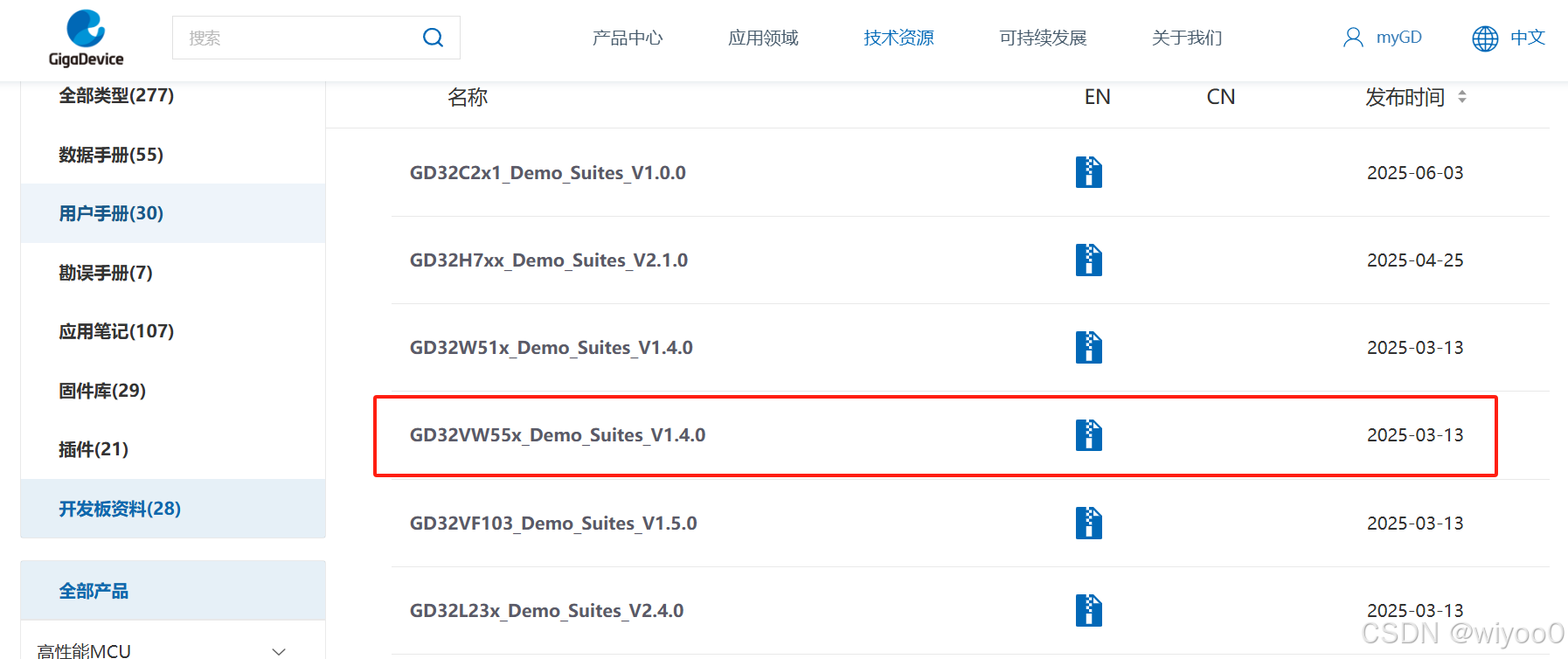

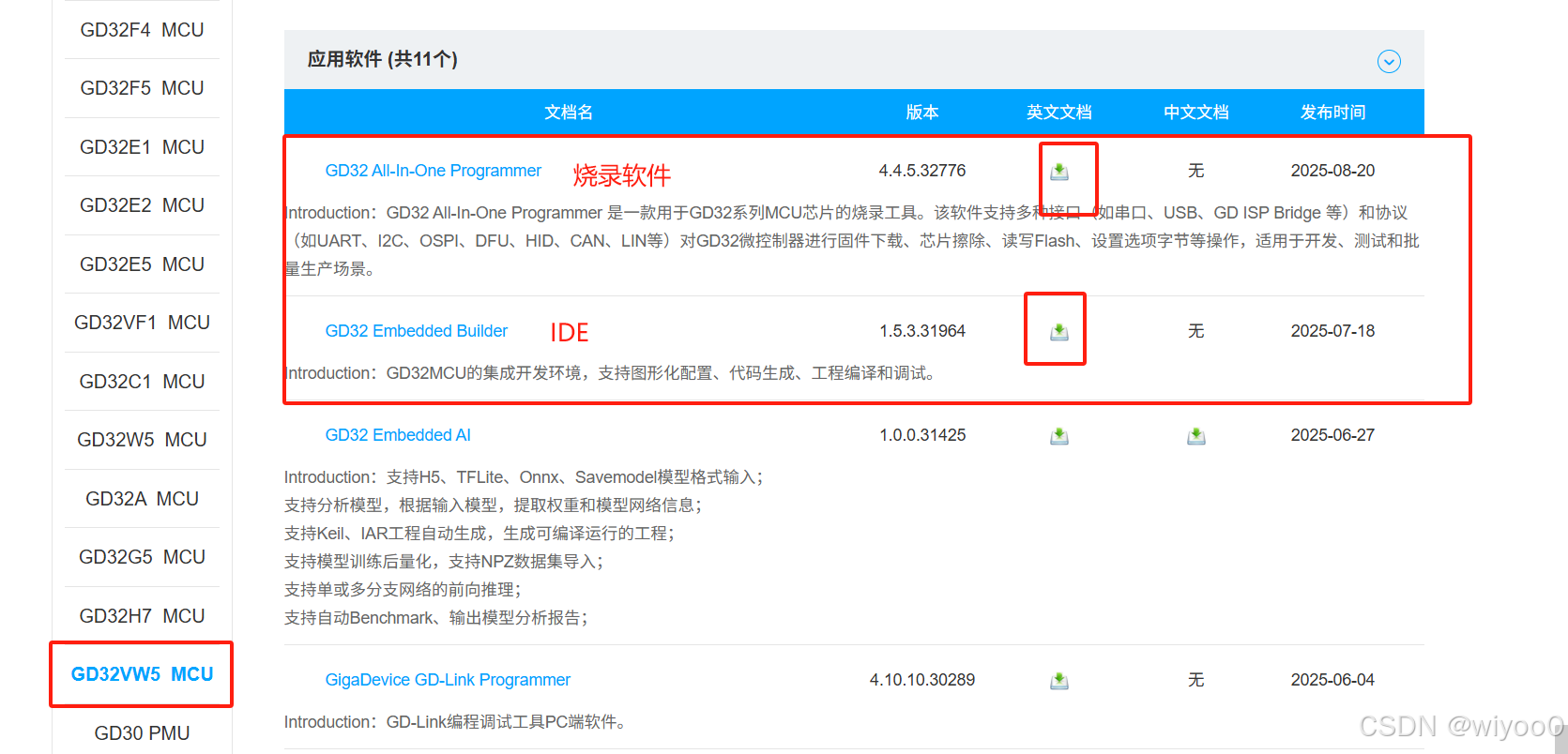

国民技术官网SDK： https://www.gigadevice.com.cn/technical-resource/mcu-resource-center
这个也可以用，我用的这个

在这里插入图片描述

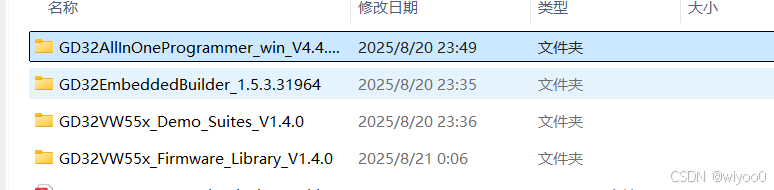

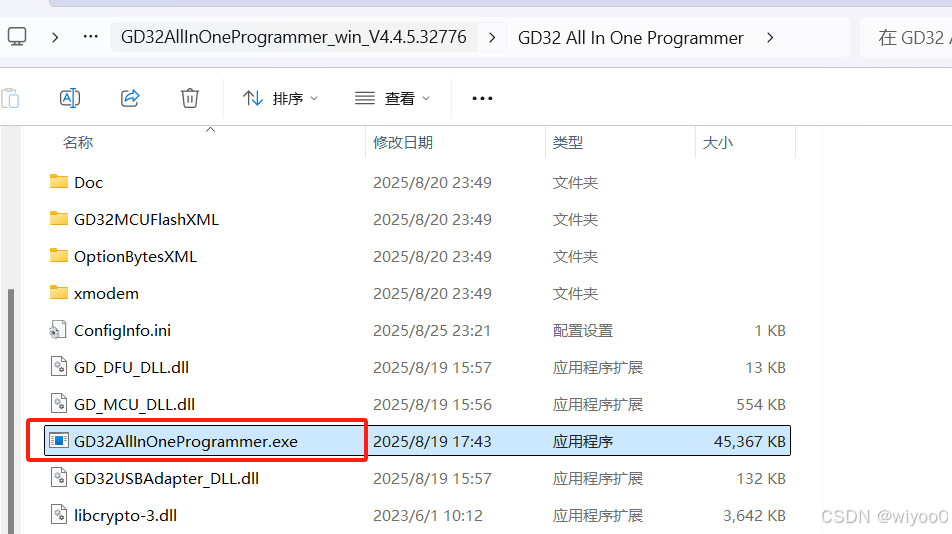

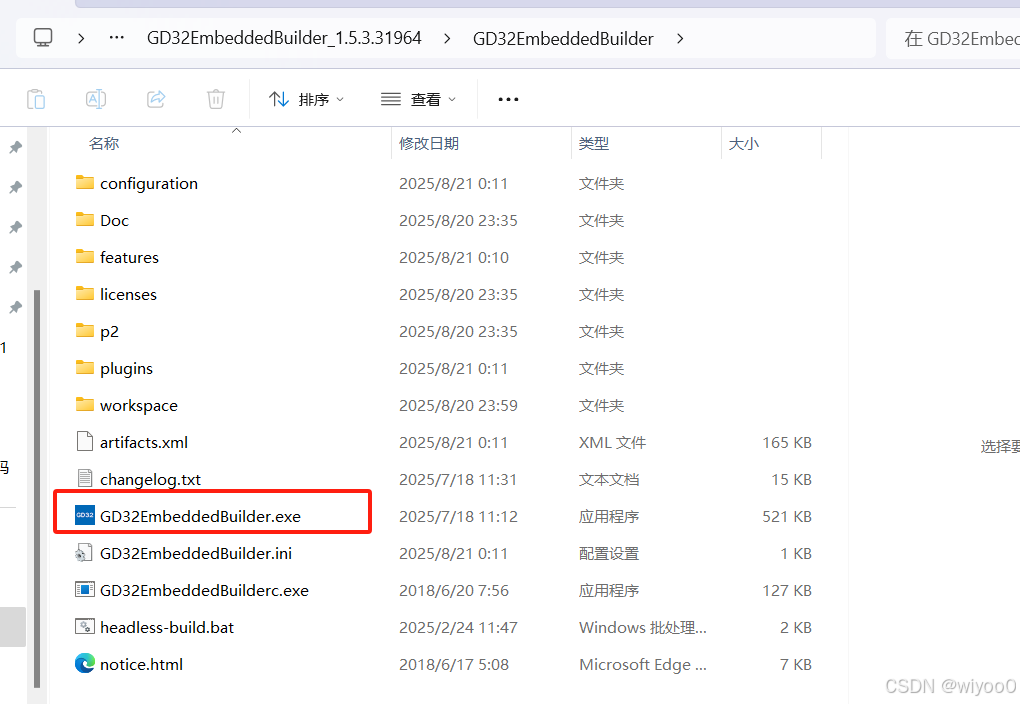

全部资料下载完就这些

在这里插入图片描述

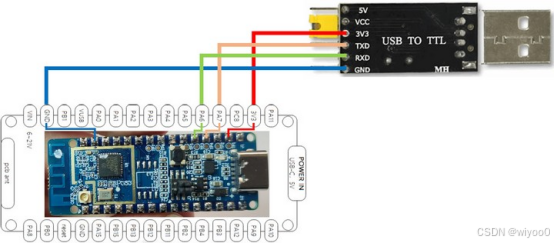

2.硬件准备

USB-TTL:CH340驱动，插上电脑设备管理器没显示去找商家或者官网下载个驱动就好了

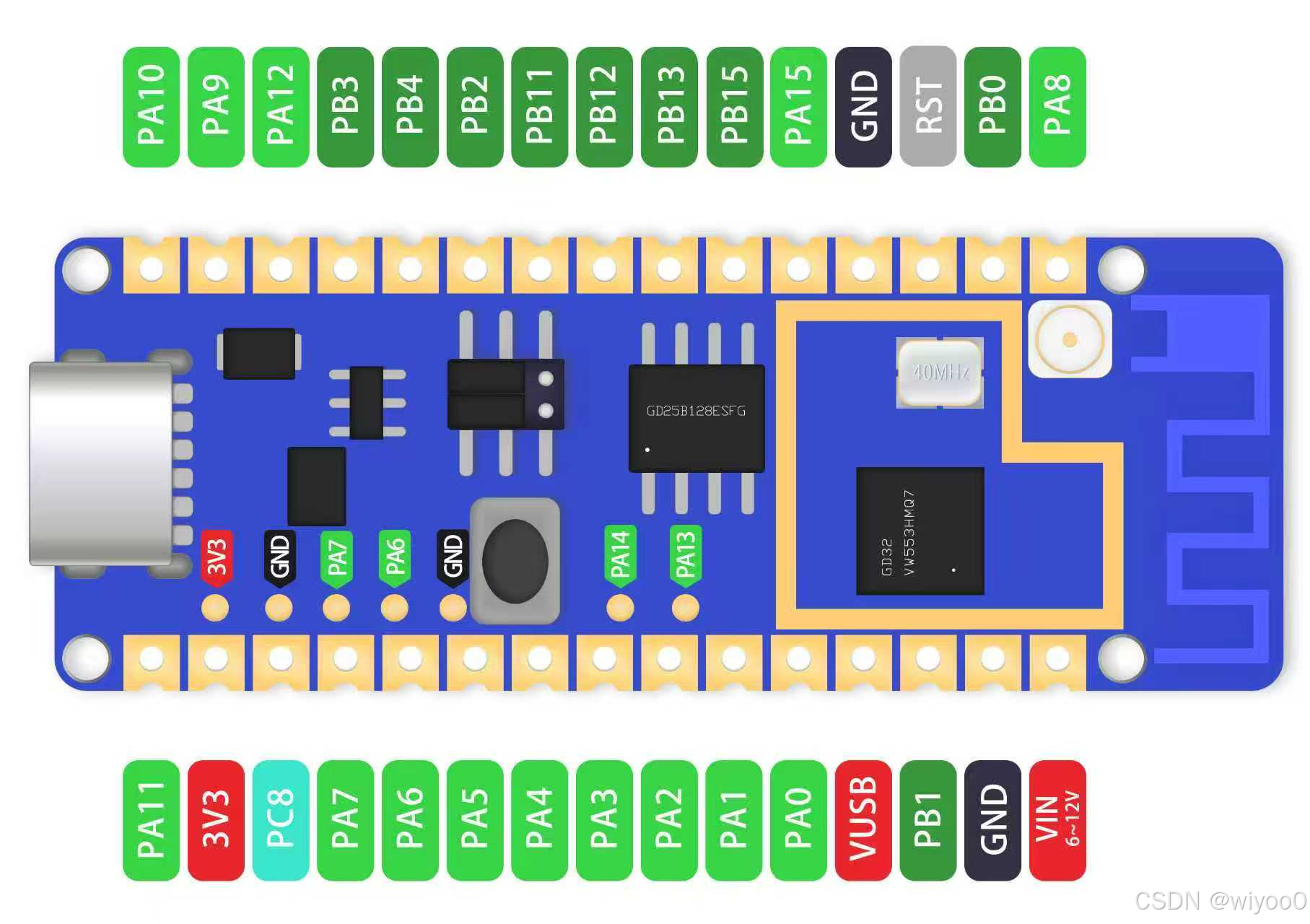

GD32VW553-IOT开发板一个

杜邦线几根

3.创建工程和demo测试

打开IDE
在这里插入图片描述
不喜欢英文界面可以先汉化，链接： https://blog.csdn.net/qq_45762107/article/details/147348992

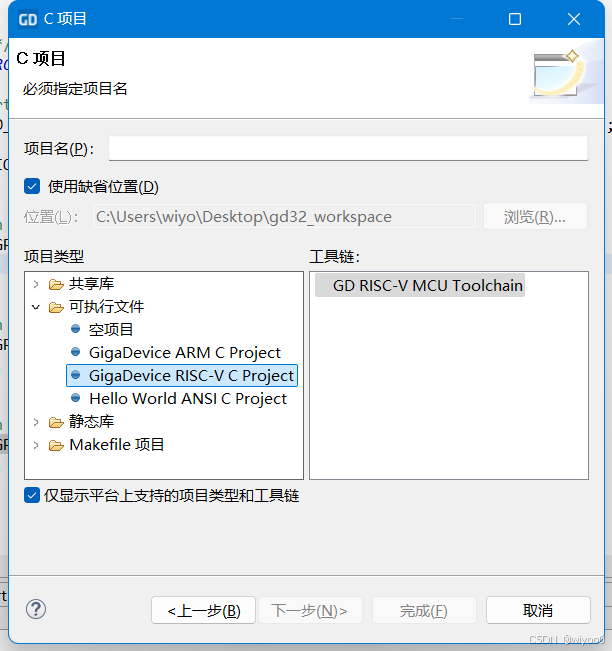

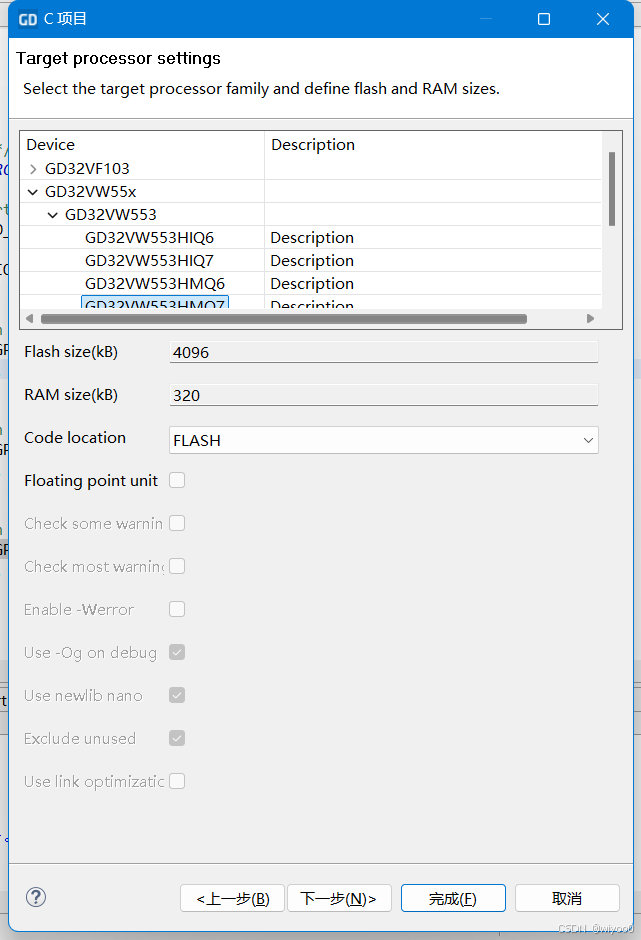

左上角》文件》新建》项目》C项目》下一步》GigaDevice RISC-V Project 设置项目名

在这里插入图片描述

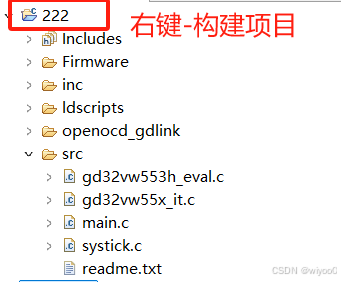

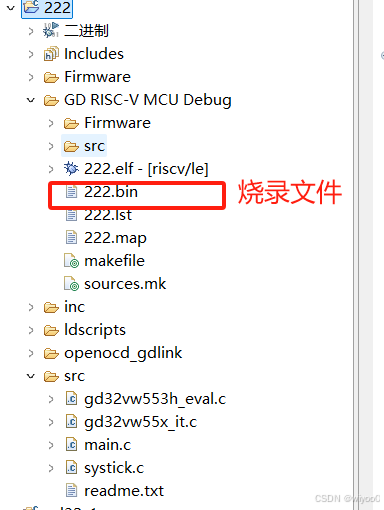

如果创建完后没有弹出来项目可以点一下上面一排窗口》显示视图》项目资源管理器

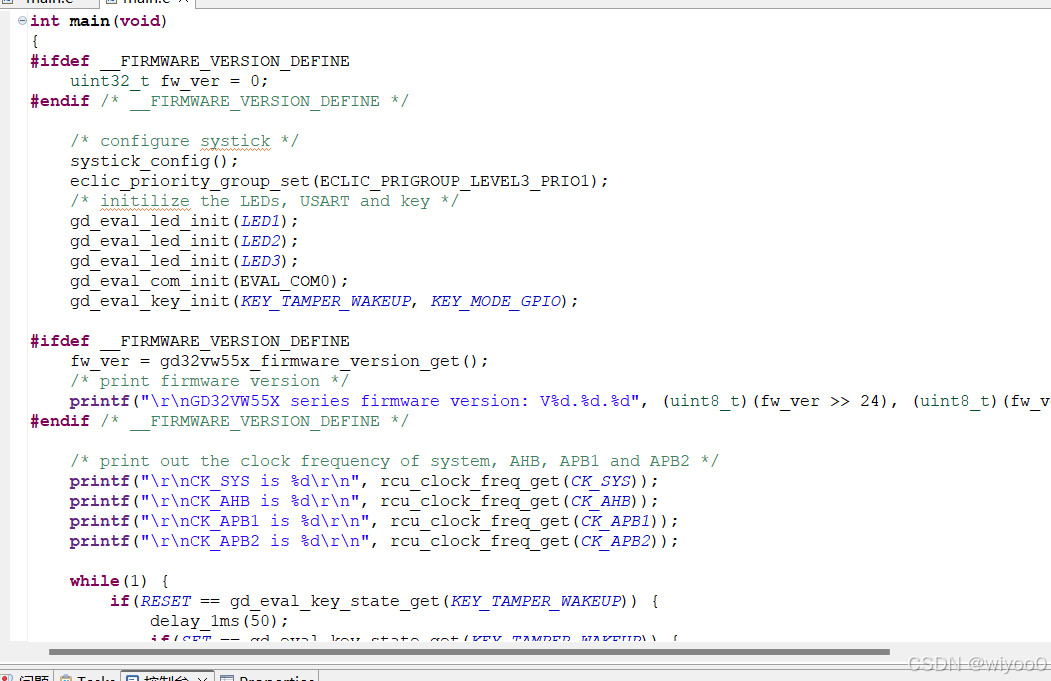

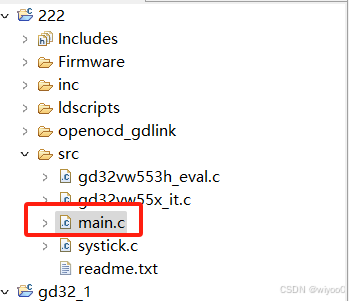

打开main.c 里面是下图这样子的在这里插入图片描述
清除main函数里的内容，移植官方demo的点灯程序

int main(void)
{
systick_config();


/* enable the LED clock */
rcu_periph_clock_enable(RCU_GPIOA);


/* configure LED GPIO port */
gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_6);
/* reset LED GPIO pin */
gpio_bit_reset(GPIOA, GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_6);


while(1) {
/* turn on LED1, turn off LED3 */
gpio_bit_set(GPIOA, GPIO_PIN_4);
gpio_bit_reset(GPIOA, GPIO_PIN_6);
delay_1ms(500);


/* turn on LED2, turn off LED1 */
gpio_bit_set(GPIOA, GPIO_PIN_5);
gpio_bit_reset(GPIOA, GPIO_PIN_4);
delay_1ms(500);


/* turn on LED3, turn off LED2 */
gpio_bit_set(GPIOA, GPIO_PIN_6);
gpio_bit_reset(GPIOA, GPIO_PIN_5);
delay_1ms(500);
}
}
