一、视觉程序说明

1、 目前安装的这个视觉程序，是用海康相机采集图像，视觉作为上位机通过ModbusTcp和禾川PLC进行通讯
2、视觉框架用到C# WinForm ，算法用到VisionPro和深度学习，深度学习用yolo11，openvino推理引擎
3、综合项目要求，需要安装的程序如下：

• VisionPro
• vs2019
• .NET 4.8
• openvino推理引擎
• 海康MVS

二、需要安装的软件及操作方法

1、安装 VisionPro

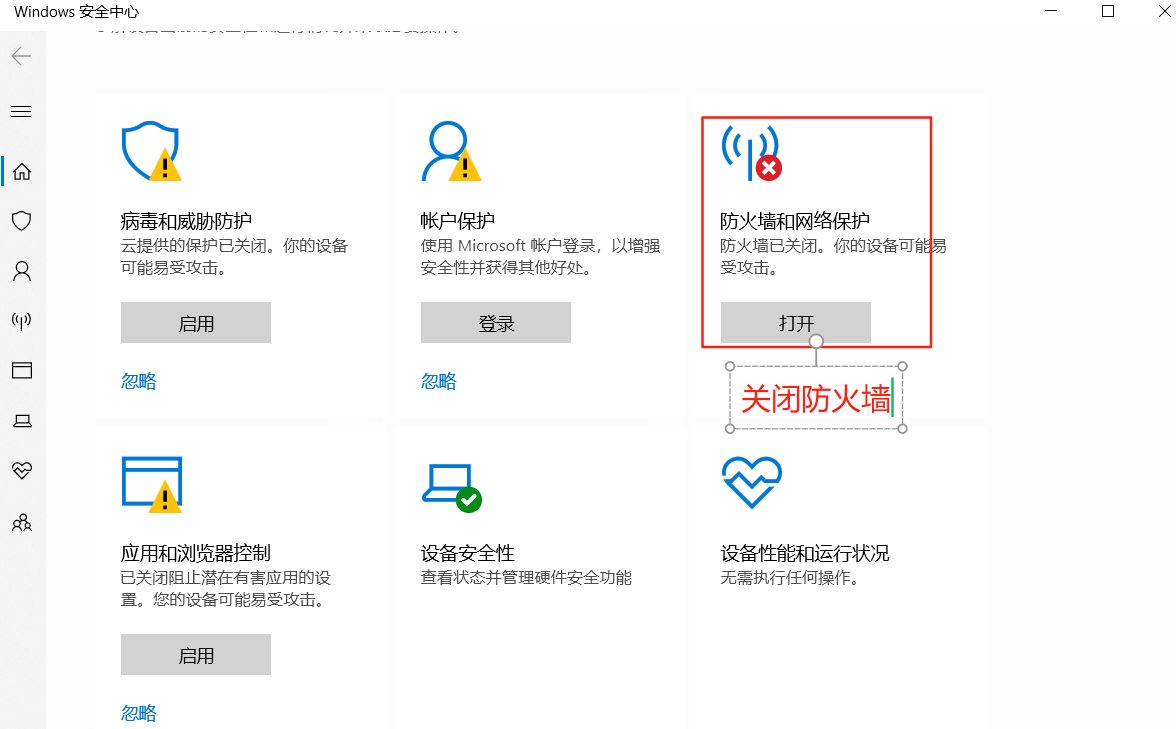

首先关闭电脑防火墙

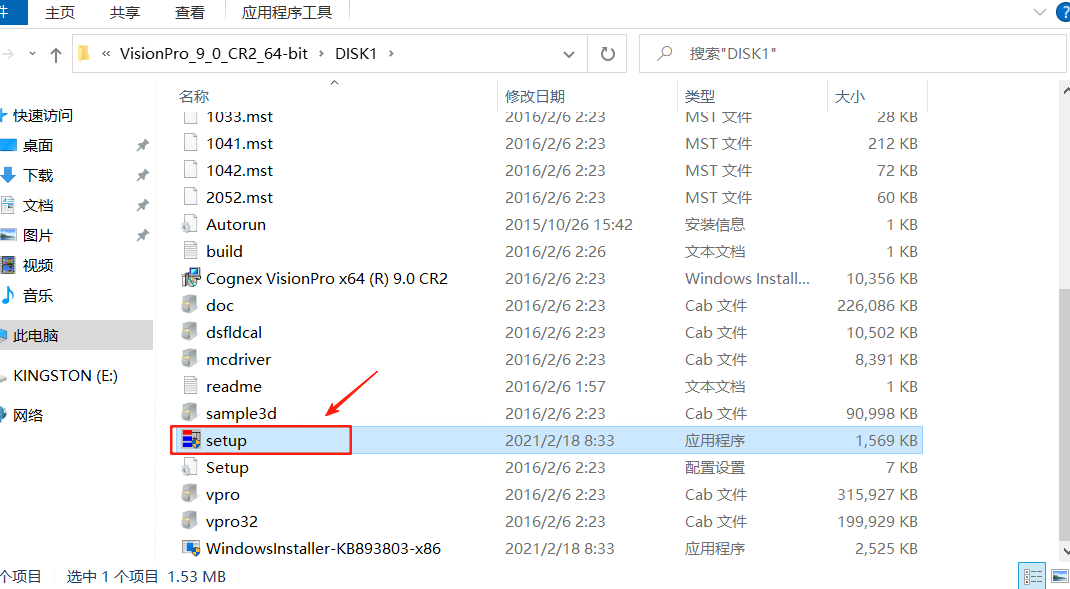

打开安装包，点击setup

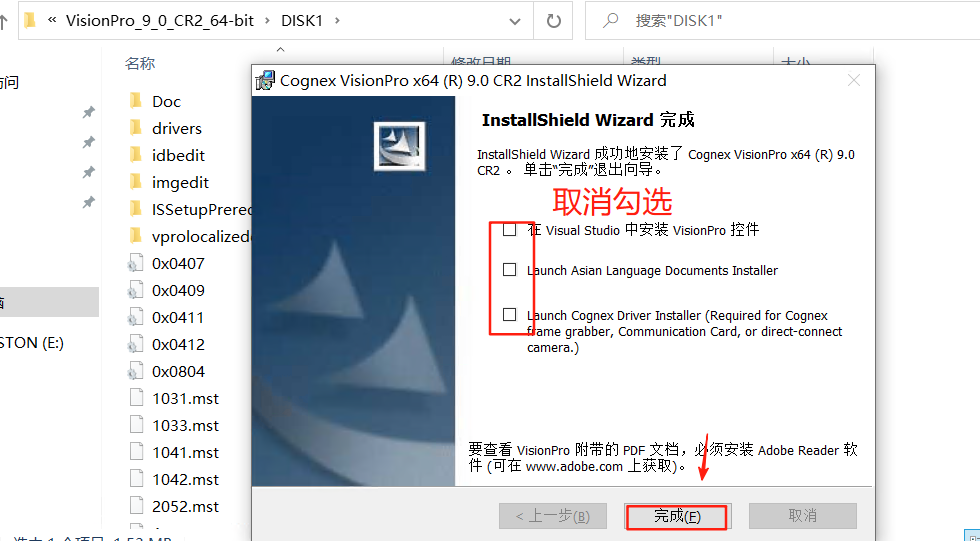

安装完成

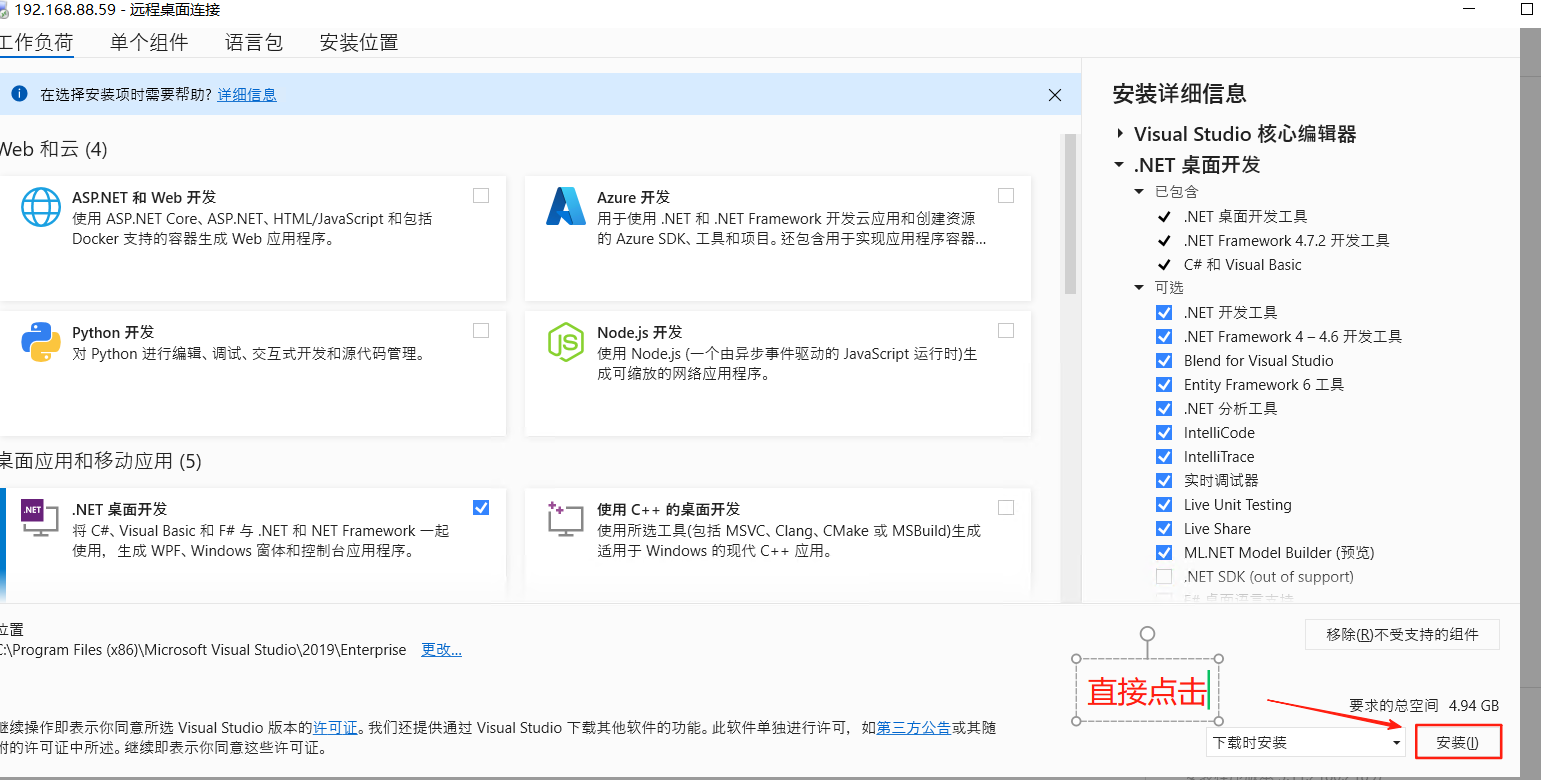

2、安装vs2019

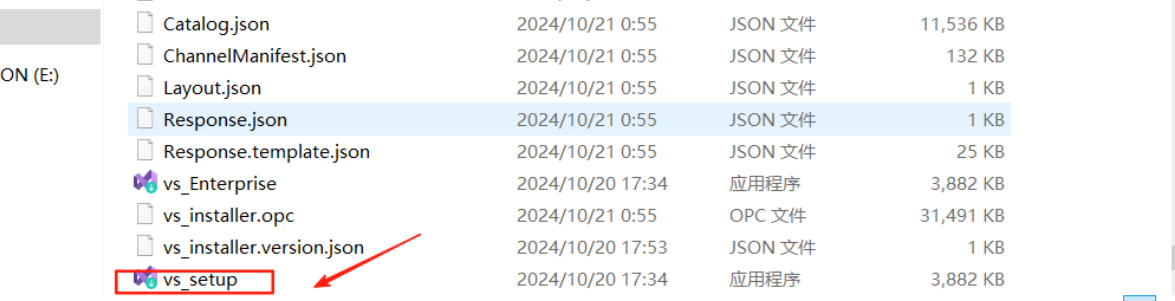

vs2019软件是下载好的安装包，离线安装

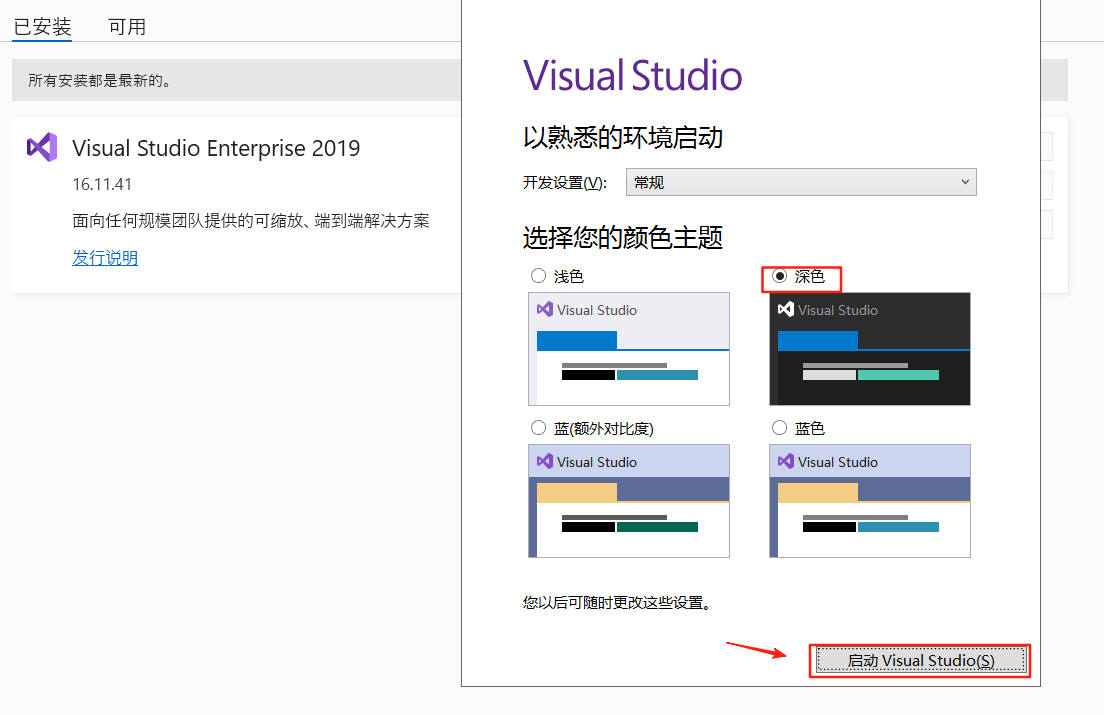

测试是否安装成功

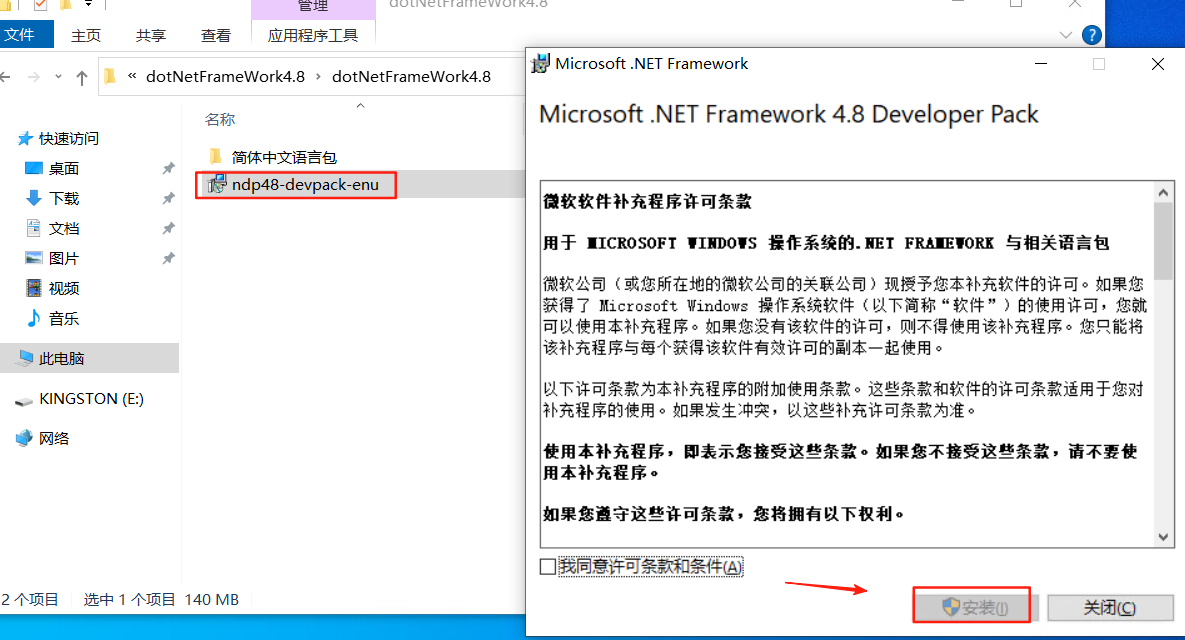

3、安装.NET4.8

4、配置openvino推理环境

以下两种方式都可以

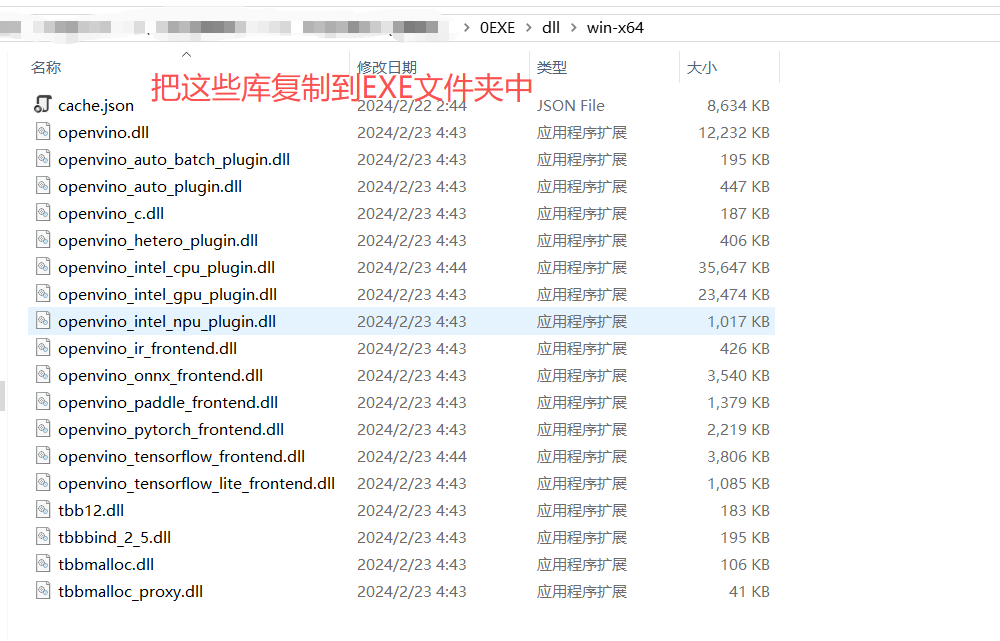

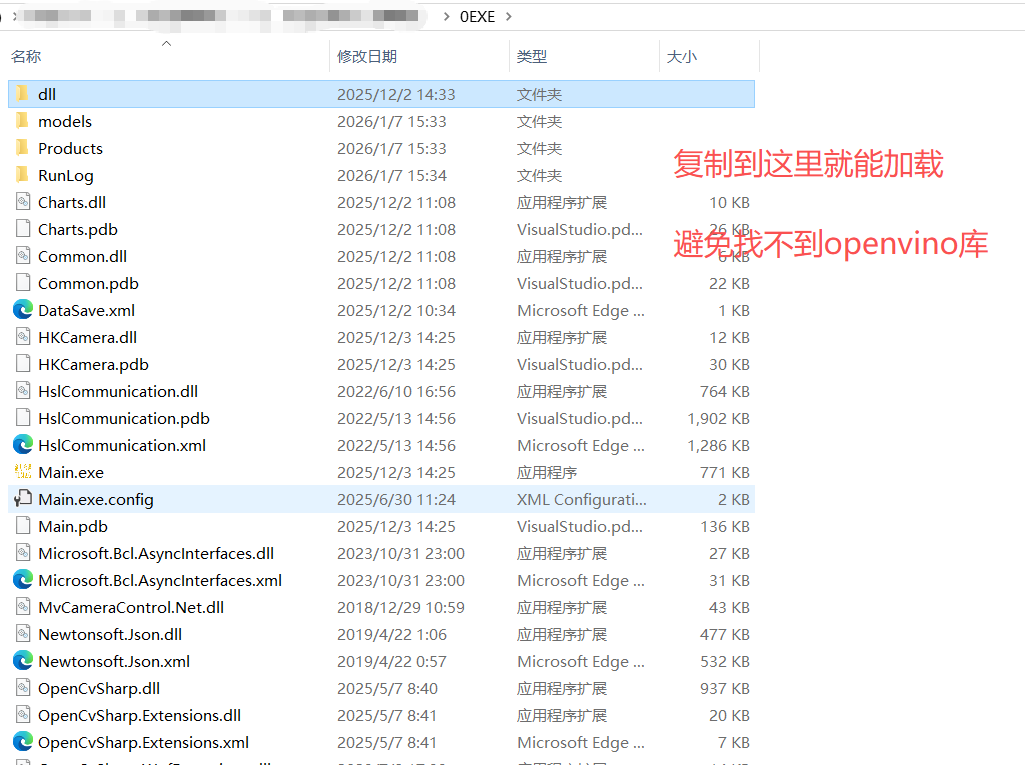

1、直接复制文件，更简单

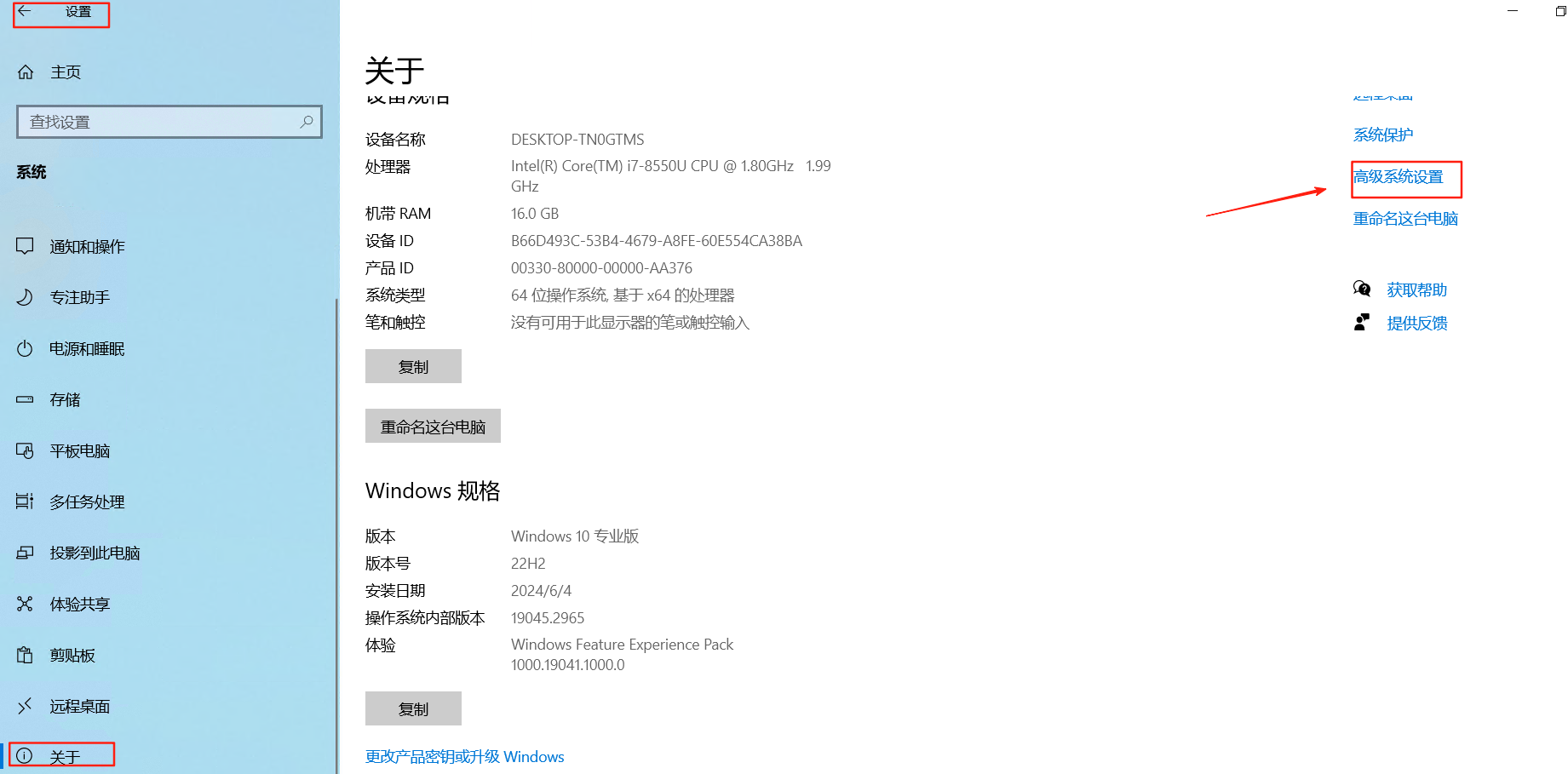

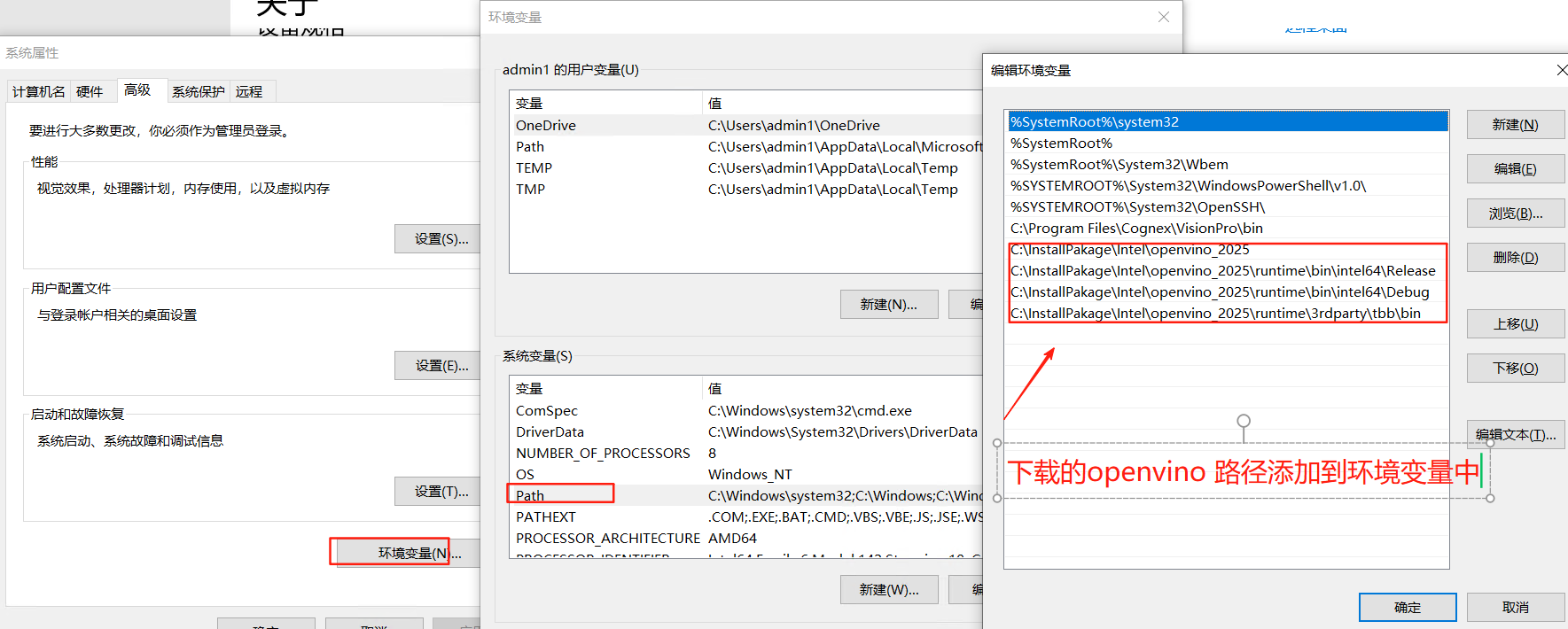

2、将下载好的openvino推理引擎路径添加到环境变量

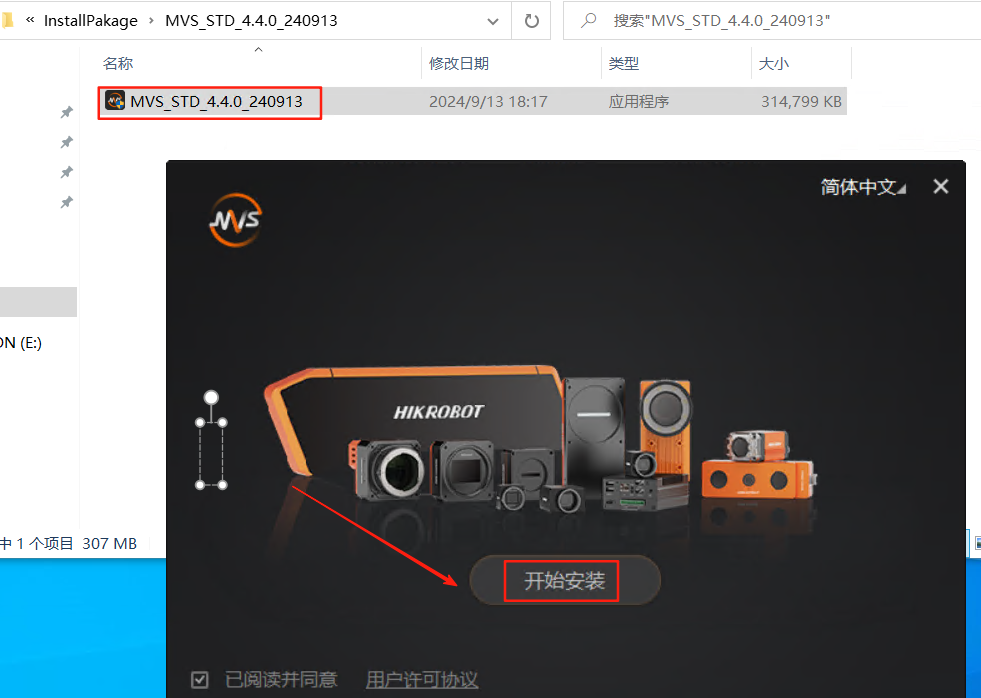

5、安装MVS

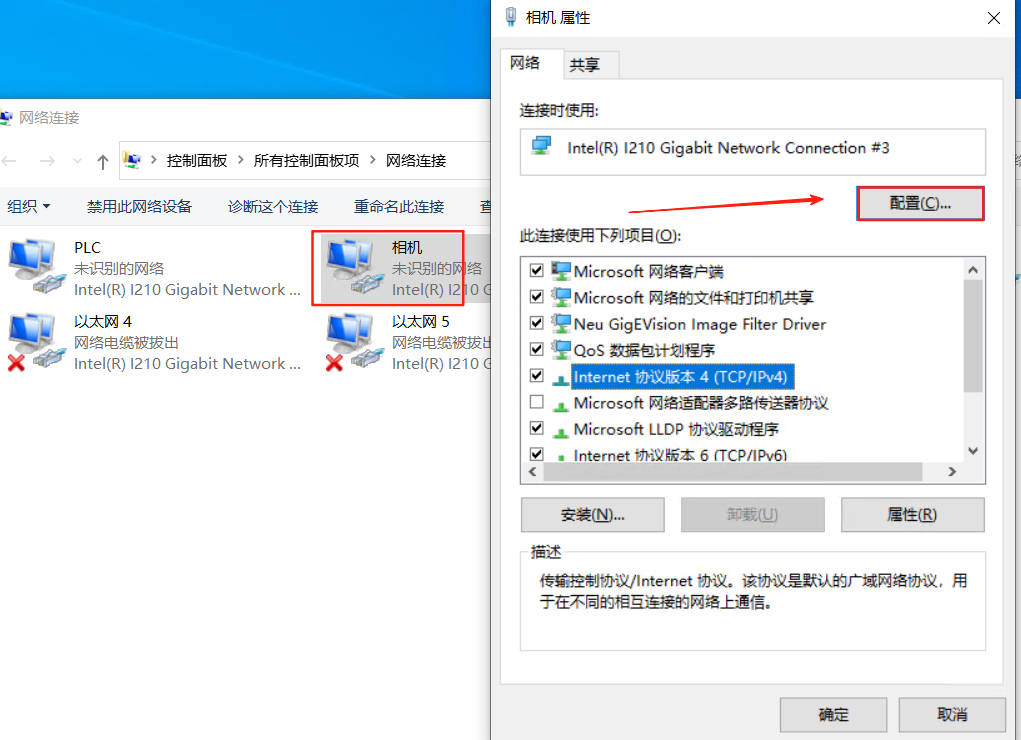

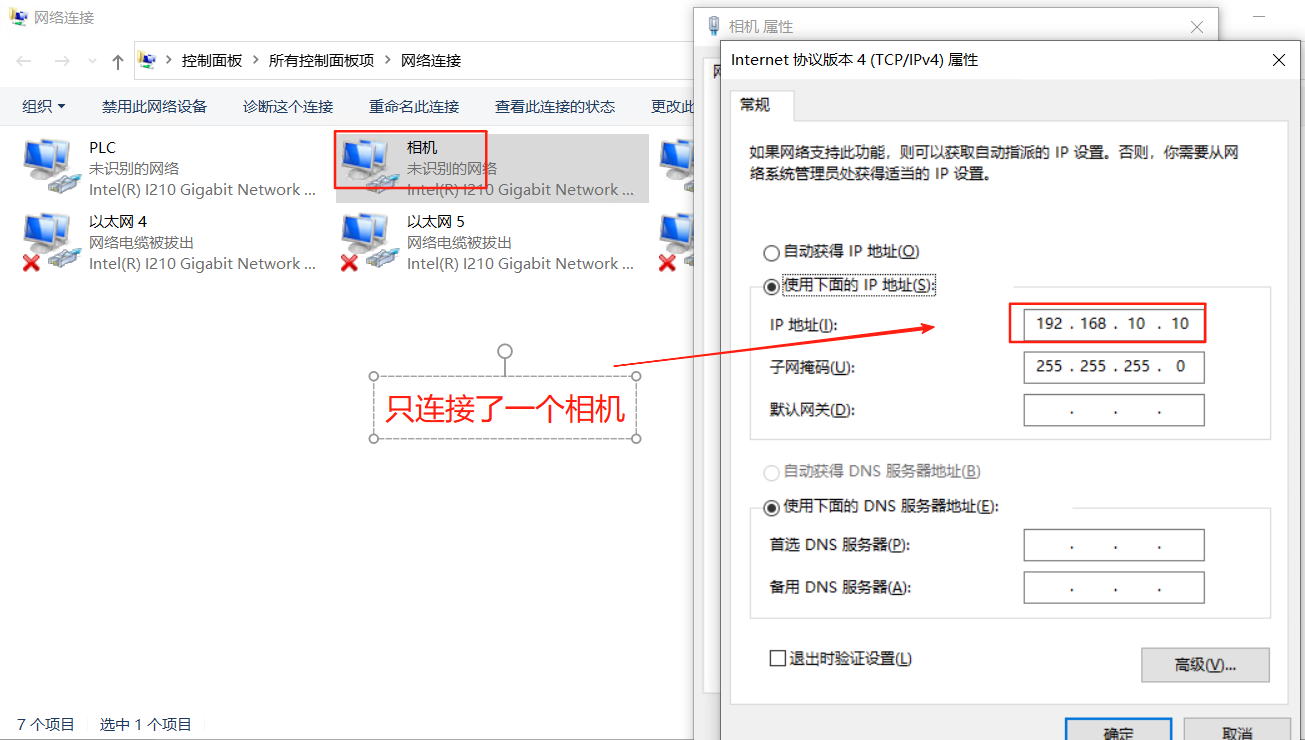

查看相机连接的网口IP

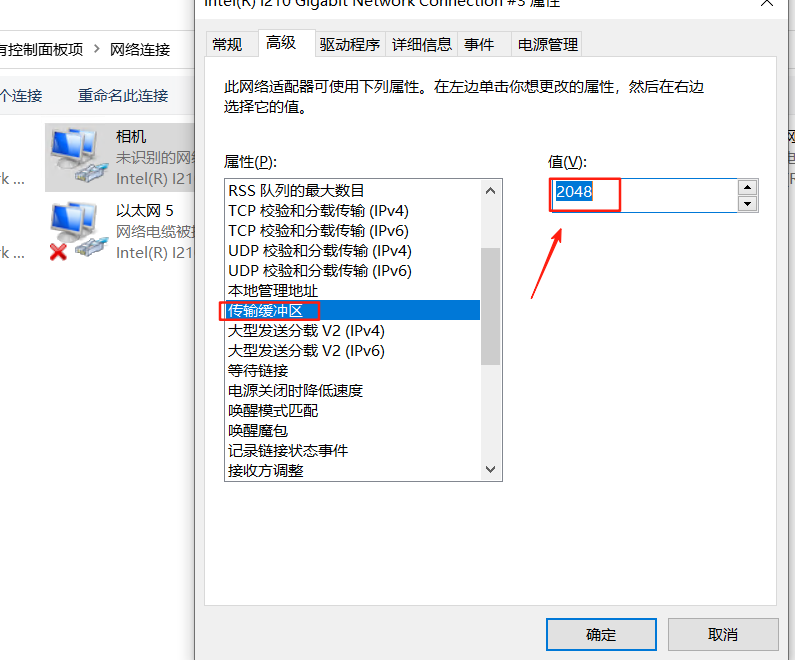

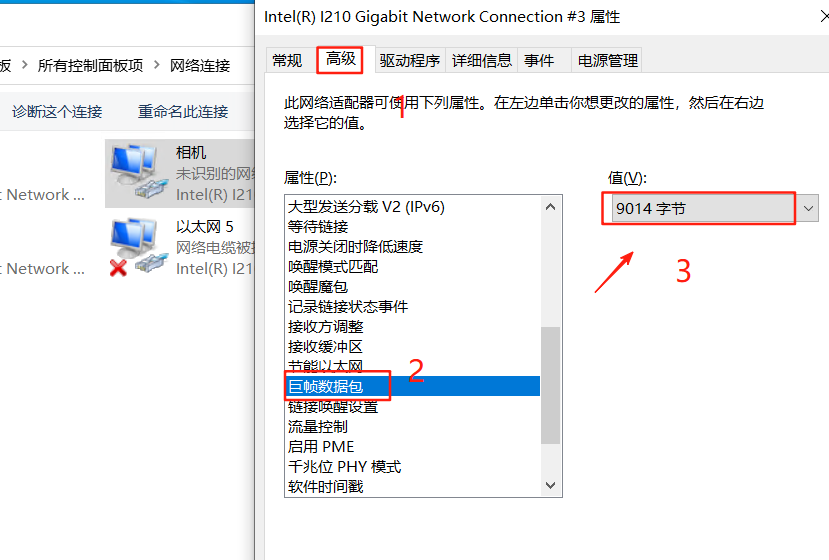

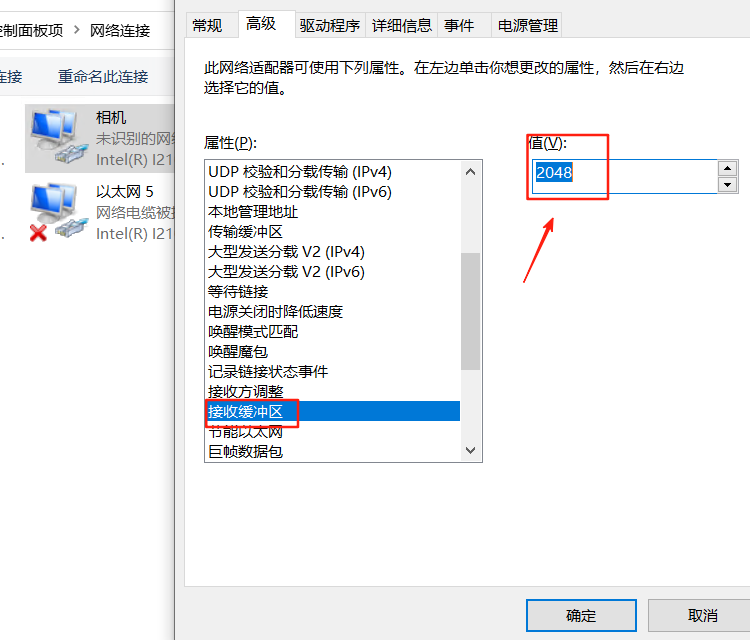

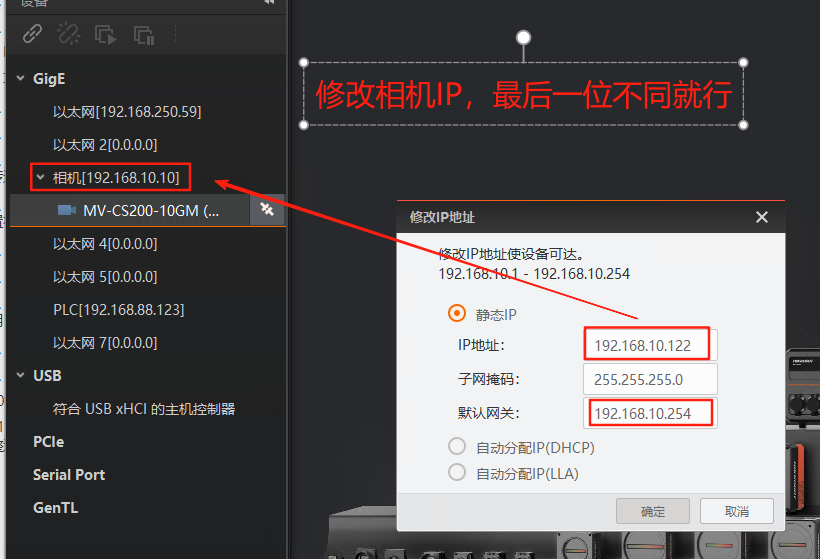

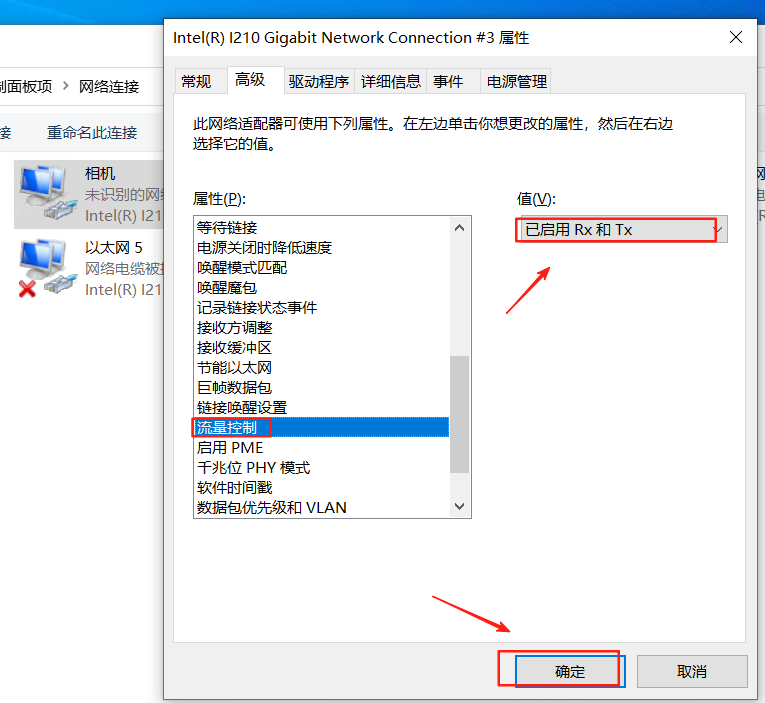

修改IP配置

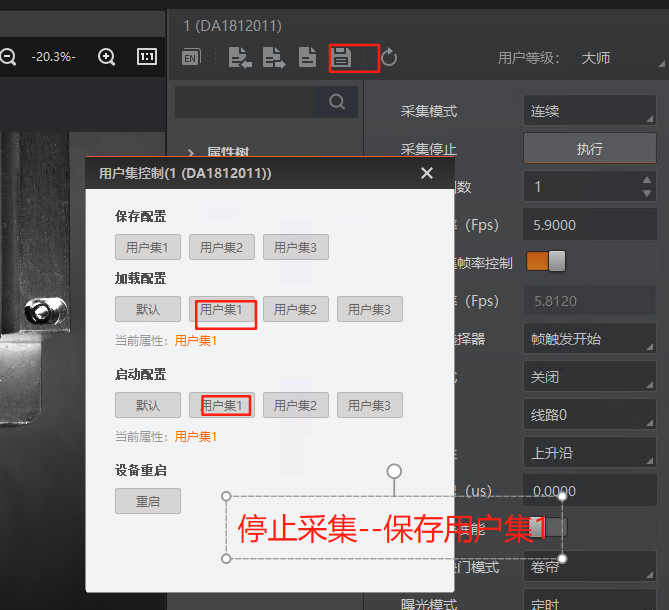

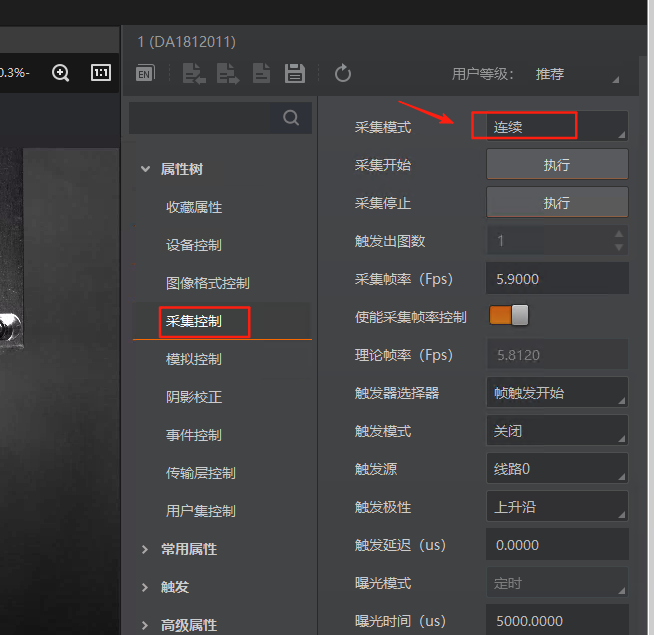

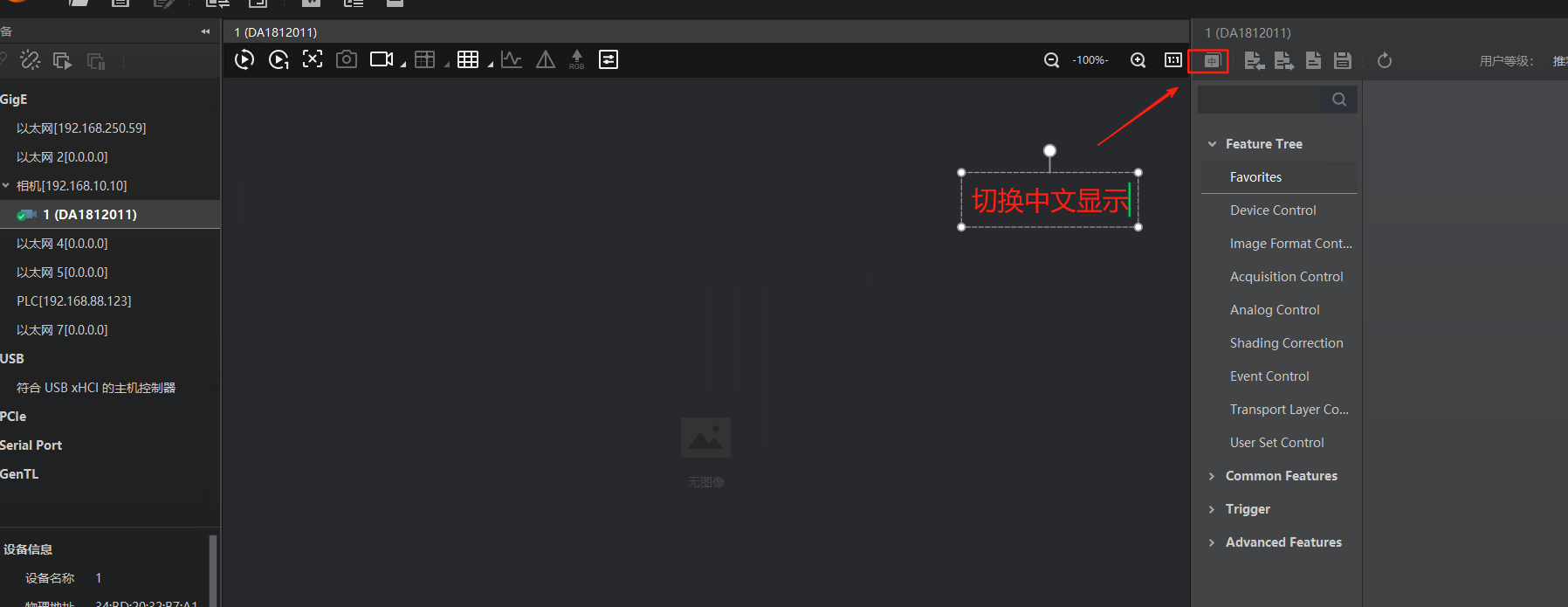

修改MVS软件配置并保存到用户集

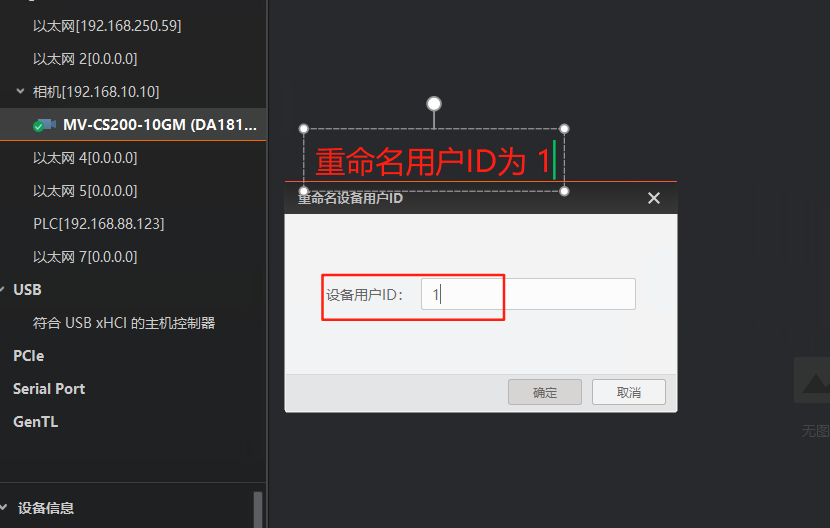

用户ID是用于程序搜索到相机并自动连接相机

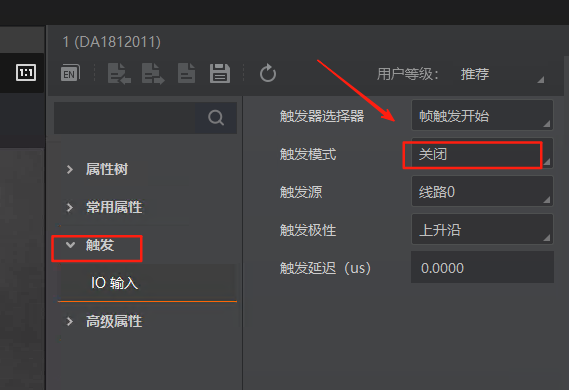

注意：如果相机是硬触发，采集方式要选择“下降沿”，如果选择“上升沿”，相机一上电就给到24v，直接触发拍照

6、导入视觉程序

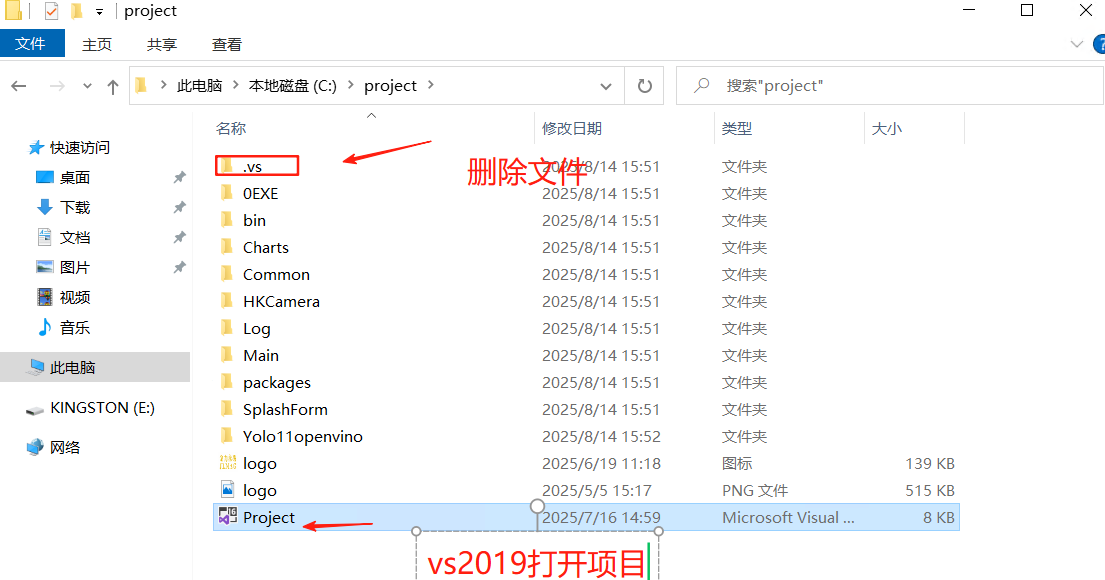

最后，导入程序，删除.VS文件夹，打开程序，重新生成

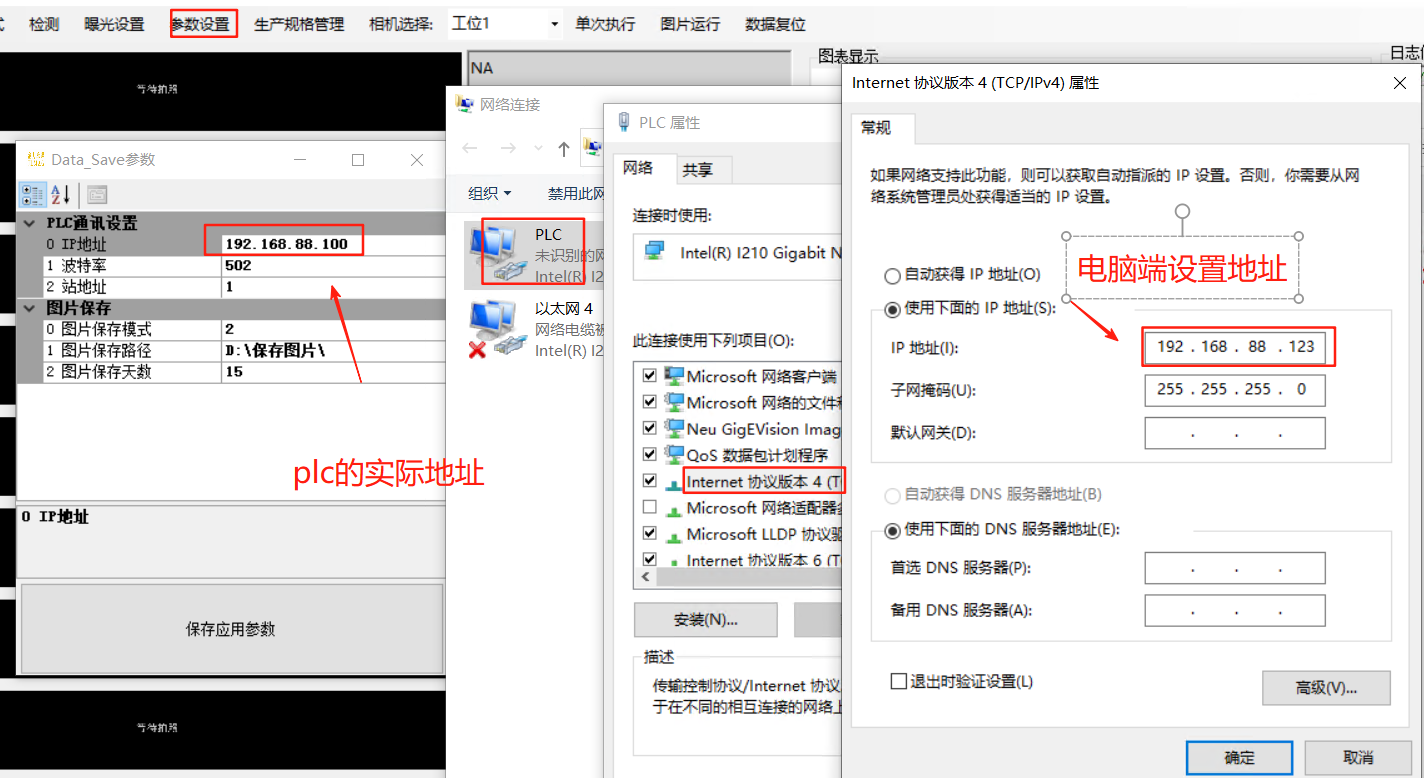

更改PLC地址
