让数据真正闭环的，L4级自动驾驶仿真工具链-杭州千岑智能科技有限公司：RSim。

   自动驾驶硬件在环(HIL)测试已成为车企和供应商确保系统安全性和功能完整性的关键环节。随着自动驾驶技术向L4/L5级演进，对HIL系统的实时性、同步性和多传感器仿真精度要求不断提高。高质量的自动驾驶HIL交付方案需采用闭环架构，结合分布式时钟参考和PTP/gPTP协议实现纳秒级同步，通过FPGA/PCIe技术降低延迟，并构建覆盖中国特有场景的场景库。本文将从系统架构设计、组件集成与同步优化、多传感器仿真精度提升以及场景库构建四个方面，全面分析高质量自动驾驶HIL交付方案的技术路径与实施策略。

 一、自动驾驶HIL系统架构设计

   自动驾驶HIL系统架构主要分为开环和闭环两种类型，各有其适用场景与技术特点。闭环架构已成为自动驾驶HIL测试的主流选择，尤其适用于高阶自动驾驶功能验证。根据实测数据，闭环架构能够提供更真实的测试环境，通过实时反馈形成动态循环，显著提升测试的确定性和真实性  。

   开环架构的特点在于其信号生成与车辆轨迹控制分离，车辆轨迹是由用户预设的场景参数强加给系统。这种架构适合基础功能验证，如ACC自适应定速巡航、FCW前碰预警等L2级辅助驾驶功能测试，但其灵活性和真实性相对有限。开环架构的优势在于硬件成本较低，适合桌面级方案或早期开发阶段使用。

   相比之下，闭环架构通过实时反馈形成完整测试循环，传感器的输出用于更新控制车辆的执行器，执行器的输出发送车辆控制指令及位置到车辆ECU及GNSS模拟器，ECU及GNSS模拟器进行信号模拟并作用于RSim接收机，形成闭环  。这种架构特别适合验证动态交互功能（如V2X通信、紧急制动）和复杂场景  。例如，RSim的案例中，通过闭环架构实现了摄像头视频数据与车辆动力学模型的实时交互，验证了自动驾驶算法在各种复杂路况下的性能  。

   混合架构则是开环与闭环的结合体，通过分层设计平衡成本与性能。RSim HIL解决方案就是一个典型案例，它通过多传感器融合（激光雷达、毫米波雷达、摄像头）构建闭环测试环境，同时保留部分开环架构的灵活性，支持实时路况学习与地图更新  。这种架构特别适合需要同时验证单车智能感知和V2X通信功能的场景  。

   从行业趋势来看，闭环架构正逐步成为自动驾驶测试的主流选择。根据最新市场调研，超过80%的L3/L4级自动驾驶项目采用闭环HIL测试方案，以确保系统在各种复杂场景下的可靠性和安全性。RSim等厂商均推出了基于闭环架构的HIL解决方案，支持多传感器数据融合和动态场景模拟。

 二、系统组件集成与同步优化策略

    高质量自动驾驶HIL系统的核心在于实现GNSS信号与车辆动力学模型的精确同步，以及多传感器数据的时间一致性。同步优化策略主要围绕硬件同步、协议同步和算法补偿三个层面展开，通过分布式时钟参考和PTP/gPTP协议实现亚微秒级同步，确保测试的实时性和准确性。

   在硬件同步层面，分布式时钟参考技术是关键。通过PPS(秒脉冲)和10MHz时钟信号同步GNSS模拟器与车辆模型，确保两者时间基准一致 。例如，RSim的集成方案中，采用PPS+10MHz信号作为硬件级同步源，使系统延迟降低至10ms以下  。这种硬件同步方式能够提供数百微秒级别的时钟同步精度，是构建高质量HIL系统的基础。

   在协议同步层面，PTP(IEEE 1588)协议成为主流选择。PTP通过在主从设备之间交互同步报文，实现网络设备(如摄像头、雷达)的亚微秒级同步  。这种协议支持硬件时间戳，同步精度可达亚微秒级，适用于多传感器融合场景。例如，昆易电子的工作站采用gPTP授时时间戳，精度小于1ms，通过PCIe接口实现多路采集数据和虚拟场景数据的同步回注  。苏州远测也提出了一种基于PTP的高精度时间同步方案，支持在100Hz采样率下实现误差<6ms的同步精度。

   在算法补偿层面，外推法和动态补偿技术是降低延迟的关键。RSim通过Tjoin参数预测未来位置，补偿引擎延迟和网络延迟 。根据测试数据，这种方法能够将系统延迟减少到10ms以内，满足大多数自动驾驶HIL测试需求。

同步技术	精度	实现方式	适用场景
分布式时钟参考	百微秒级	PPS+10MHz信号	GNSS与车辆模型硬件级同步
PTP/gPTP协议	亚微秒级	硬件时间戳+网络同步	多传感器数据网络同步
外推算法	10ms级	Tjoin参数未来位置预测	动态场景延迟补偿

   针对不同厂商的HIL系统，同步优化策略也有所差异。

 三、多传感器仿真精度提升方法

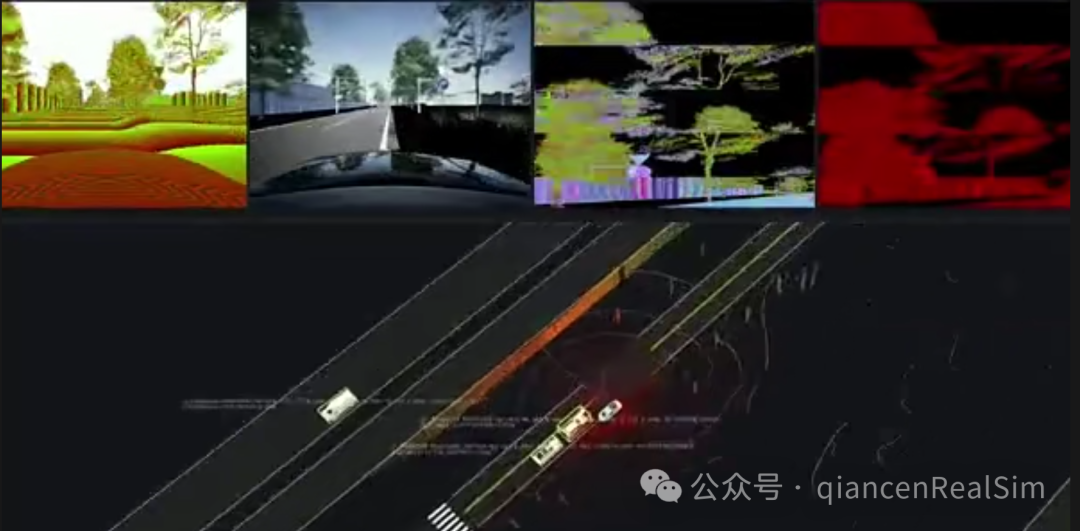

   自动驾驶HIL系统的测试质量直接受多传感器仿真精度的影响，尤其是摄像头、雷达和激光雷达等关键感知设备。提升多传感器仿真精度的方法主要围绕物理级建模、硬件加速和算法优化三个方面展开，通过结合深度学习和物理模型，生成高真实感的传感器数据。

   在摄像头仿真方面，RSim通过FPGA+PCIe直连实现视频数据无损注入，支持8MP分辨率和多通道同步,结合可编程FPGA、强大的数据采集以及运算处理能力，实现多路采集数据和虚拟场景数据的同步回注。

   在雷达仿真方面，毫米波雷达需模拟多目标反射和多普勒效应。RSim模型可生成雷达回波信号，支持动态目标速度模拟  。BART算法则通过频域卷积和时域波形生成，模拟雷达回波信号并提取多普勒信息，支持多目标动态场景模拟。根据测试数据，24GHz雷达的噪声水平较高(0.04mm)，距离误差达3.45±1.88cm；而60/120GHz雷达的噪声更低(0.01mm)，误差<1cm，更适合高精度需求。

   在激光雷达仿真方面，RadCloud框架通过深度学习将低分辨率雷达数据实时转换为高分辨率点云，适用于资源受限的自动驾驶平台。体素块算法则通过降采样和法向量估计优化点云数据，减少计算负载，适合HIL中实时处理需求。SiLVR系统通过激光雷达提供深度约束优化NeRF的3D重建，生成高精度点云数据(误差<1cm)，并支持动态场景(如车辆运动轨迹)的同步模拟  。NeRF-LiDAR模型通过多视角图像隐式重建3D场景，生成高真实感点云数据，重建精度达到0.98，重建时间仅为4.5小时。

   提升多传感器仿真精度的关键在于构建符合行业标准的测试套件。根据ISO 21448(SOTIF)要求，自动驾驶系统必须覆盖传感器物理噪声和环境干扰等边缘场景。高质量的HIL交付方案应支持ISO 21448标准下的场景验证，包括光照变化、镜头畸变、雷达多普勒效应和激光雷达点云噪声等物理特性模拟 。RSim通过精确的车辆动力学仿真，为雷达和激光雷达提供真实的运动状态，提升仿真精度 。

四、测试场景库构建与管理

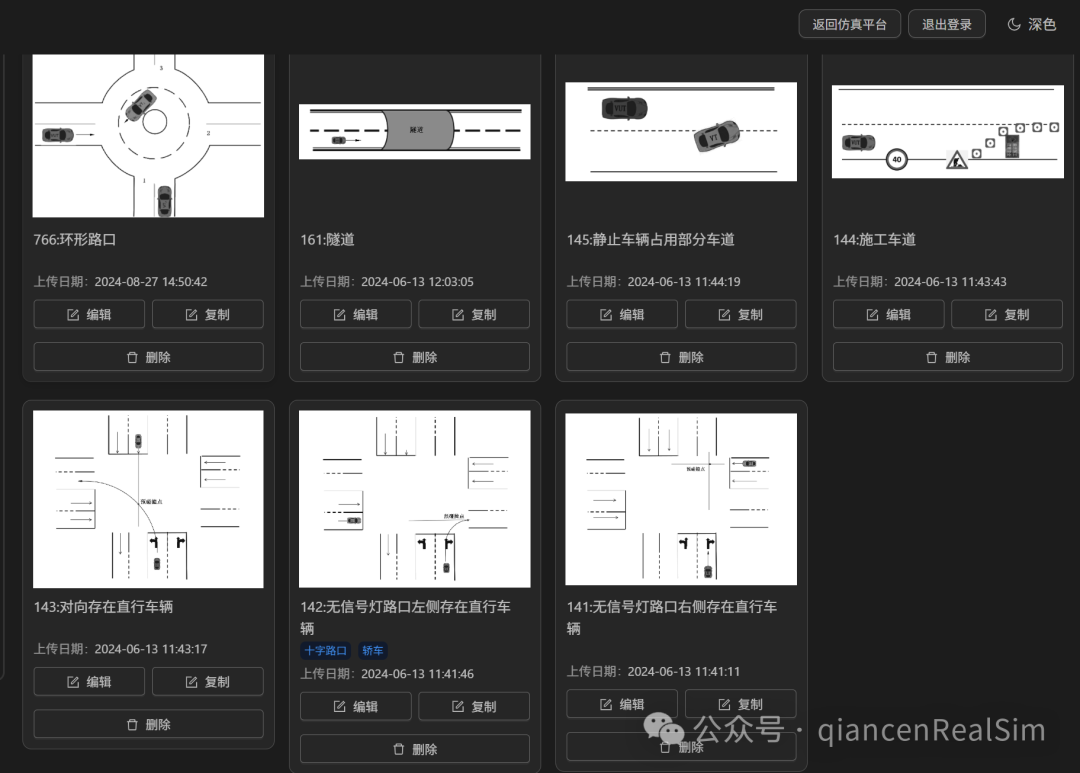

   构建覆盖各类复杂场景的测试场景库是高质量自动驾驶HIL交付方案的重要组成部分。场景库需覆盖从L1到L5各级别自动驾驶功能验证需求，包括典型场景、危险工况场景、标准法规场景和参数重组场景，同时支持中国特有交通场景的模拟。

   场景库的构建流程主要包括数据采集、场景理解、场景生成和场景验证四个阶段。数据层整合自然驾驶、事故、法规及虚拟数据，通过特征提取和聚类分析生成标准化场景。场景层则支持参数重组(如天气、光照变化)和边缘案例生成(如传感器故障组合)，满足ISO 21448的SOTIF要求  。应用层则调用场景库的场景进行MIL/SIL/HIL/VIL等测试  。

在场景分类方面，根据中国汽研的V3.0场景库标准，自动驾驶测试场景可分为以下几类：

场景类型	覆盖范围	典型场景	仿真难度
自然驾驶场景	1228种	城市道路、高速公路、乡村道路	中等
危险工况场景	206种	紧急制动、行人突然横穿、动物闯入	高
标准法规场景	82种	交通信号识别、道路标线识别、特殊车辆避让	中等
参数重组场景	10万+例	暴雨、大雾、夜间、V2X通信故障	高

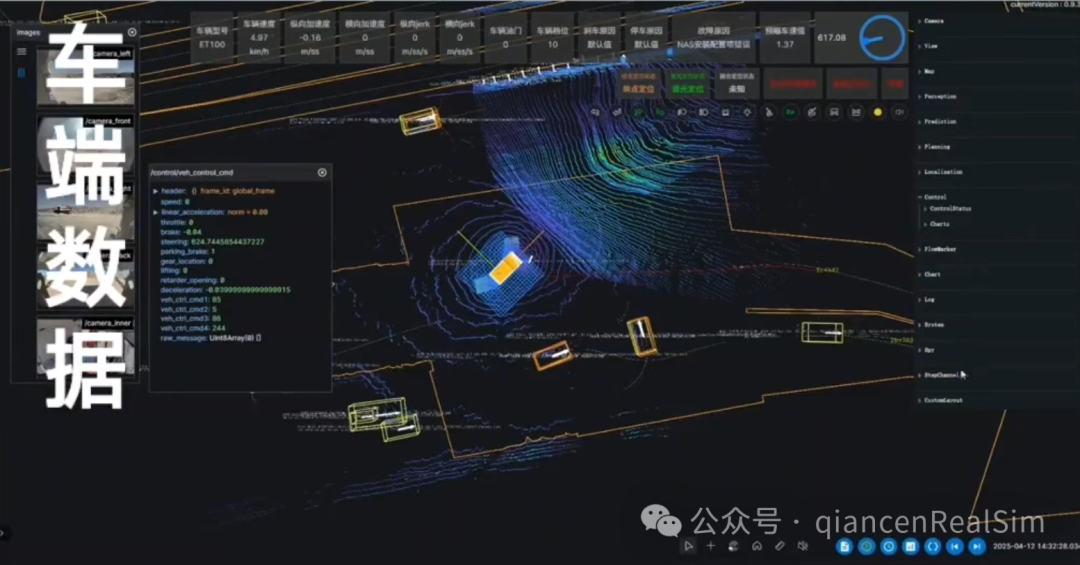

   RSim的HIL系统可模拟中国特有场景，如非机动车混行、行人突然横穿等  。通过实车数据回放和对抗性场景生成，覆盖L4/L5级需求,而且支持OpenSCENARIO格式的场景导入，能够与中汽研的i-Scenario场景库兼容  。

    场景库的动态更新机制是确保测试质量的关键。高质量的HIL交付方案应支持场景库的持续迭代，通过实车路测数据反馈和自动化工具扩展场景库 。例如，中国汽研V3.0场景库已包含L4/L5级需求(如城市复杂路况)，并通过多会话、定位导向和轻量化LiDAR映射技术不断优化  。

  五、高质量HIL交付方案实施策略

   基于上述分析，高质量自动驾驶HIL交付方案的实施策略应围绕以下四个方面展开：

   首先，系统架构设计应采用闭环架构，结合分布式时钟参考和PTP/gPTP协议实现纳秒级同步。对于L4/L5级自动驾驶测试，闭环架构能够提供更真实的测试环境，通过实时反馈形成动态循环，显著提升测试的确定性和真实性  。在硬件选择上，应考虑支持PPS+10MHz信号同步的GNSS模拟器和车辆动力学模型(如dSPACE ASM)的组合  。对于多传感器融合场景，应选择支持PTP/gPTP协议的交换机和网络设备，确保亚微秒级同步精度  。

    其次，多传感器仿真精度提升需结合物理级建模、硬件加速和算法优化。对于摄像头仿真，应选择支持FPGA+PCIe直连的硬件方案，通过自研ISP技术实现动态光照调整  。对于雷达仿真，应选择支持多普勒效应模拟的算法(如BART)和硬件，确保60/120GHz雷达的噪声水平<0.01mm，距离误差<1cm 。对于激光雷达仿真，通过深度学习生成高精度点云数据(误差<1cm)，并结合体素块算法优化点云数据，减少计算负载。

    第三，测试场景库应覆盖中国特有交通场景，并支持动态更新  。应选择支持OpenSCENARIO格式的场景库(如中国汽研的i-Scenario)，并结合实车数据回放和对抗性场景生成技术，覆盖L4/L5级需求  。场景库应包含自然驾驶场景(1228种)、危险工况场景(206种)、标准法规场景(82种)和参数重组场景(10万+例)，并按功能模块分级(基础、初级、中级、高级)  。对于中国特有场景(如非机动车混行、行人突然横穿)，应选择支持实车数据回放的HIL系统，通过PCIe接口实现多传感器数据同步注入  。

    最后，HIL交付方案应支持自动化测试和持续集成。应选择支持实验管理软件、自动化测试软件和测试管理软件的HIL平台，能够实现测试序列开发、激励生成加载、模型参数调试、故障模拟实现及测试分析与评估等功能  。对于L3/L4级自动驾驶测试，应支持V2X功能验证和网络安全测试(如模糊测试、渗透测试)，为自动驾驶算法验证提供坚实的环境支撑。

六、行业趋势与未来展望

   自动驾驶HIL测试技术正经历快速迭代，未来将呈现以下几大趋势：

   5G通信与边缘计算将为HIL测试带来革命性变化。随着5G技术的普及，其低时延、高带宽的特性将使位于不同国家、地区的研发团队能够实时共享HIL测试数据，仿佛所有人员都身处同一实验室  。测试人员在国内对VCU进行某项功能测试时，远在海外的专家可以通过5G网络实时查看数据、监控测试进程，一旦发现问题，立即远程指导调整，极大地提升了协同测试的效率与精准度。

   AI技术将深度融入HIL测试系统。AI可以对海量的HIL测试数据进行深度挖掘与学习，自动总结传感器在不同工况下的性能表现规律。借助AI算法，系统能够迅速定位传感器可能存在的故障点，甚至提前预测故障风险  。例如，通过对过往数百次的传感器测试数据学习，AI发现当某一信号参数连续三次出现微小波动时，后续大概率会引发传感器失效问题，从而及时提醒工程师进行优化，大幅缩短了问题排查与解决的时间  。

   高精度同步技术将不断演进。随着PCIe 5.0/6.0技术的普及，其高带宽和低延迟特性将为未来多传感器同步提供硬件基础  。PCIe 6.0采用PAM4调制技术替代传统NRZ编码，通过四电平信号传输实现相同符号率下的带宽翻倍，单通道数据速率提升至64GT/s，对应单通道带宽达8GB/s，通过x16配置可提供256GB/s的总吞吐量，足以支撑数据中心800GE网络的高速传输需求  。这种技术升级将使HIL系统的同步精度进一步提升，满足更高级别自动驾驶测试需求。

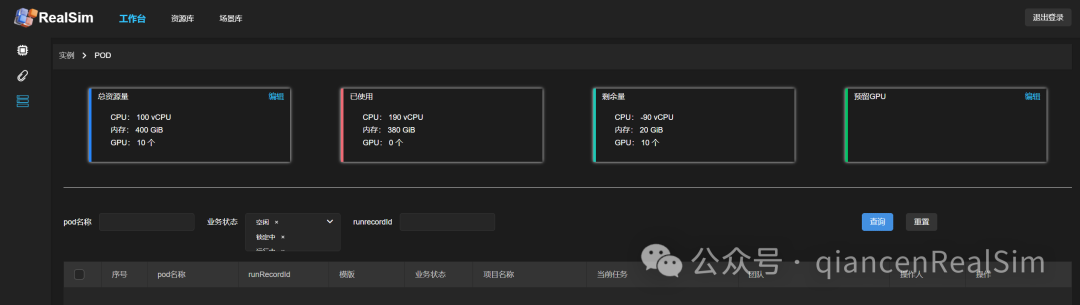

   云HIL和分布式HIL架构将逐渐兴起。传统的HIL测试系统多为单机或局域网部署，随着自动驾驶系统的复杂度增加，单一HIL系统难以满足大规模测试需求。未来将出现云HIL和分布式HIL架构，通过云端高性能计算与本地实时仿真相结合，实现大规模测试用例的并行执行和远程协同开发  。这种架构将大大提升测试效率，降低硬件投入成本，同时支持多地域团队的协同工作。

七、结论与建议

   高质量自动驾驶HIL交付方案是确保自动驾驶系统安全性和功能完整性的关键环节。基于闭环架构、分布式时钟参考、PTP/gPTP协议和多传感器仿真技术的HIL系统，能够为自动驾驶算法验证提供接近真实世界的测试环境。

   在实施高质量HIL交付方案时，建议采取以下策略：

1. 根据测试需求选择合适的HIL架构。对于基础功能验证(L2级)，可选择开环架构以降低硬件成本；对于复杂场景验证(L3/L4级)，应选择闭环架构以提高测试真实性  。

2. 构建多层次的同步机制。硬件层面采用PPS+10MHz信号同步GNSS模拟器与车辆模型；协议层面采用PTP/gPTP实现网络设备的亚微秒级同步；算法层面采用外推法和动态补偿技术降低延迟  。

3. 提升多传感器仿真精度。摄像头仿真应支持FPGA+PCIe直连和动态光照调整；雷达仿真应支持多普勒效应模拟和不同频段(24GHz、60GHz、120GHz)的特性仿真；激光雷达仿真应支持NeRF-LiDAR模型和体素块算法优化  。

4. 构建覆盖中国特有场景的场景库。应整合自然驾驶、事故、法规及虚拟数据，通过特征提取和聚类分析生成标准化场景；支持参数重组和边缘案例生成，满足ISO 21448的SOTIF要求；按功能模块分级，覆盖从L1到L5各级别自动驾驶功能验证需求  。

5. 支持自动化测试和持续集成。应选择支持实验管理软件、自动化测试软件和测试管理软件的HIL平台，能够实现测试序列开发、激励生成加载、模型参数调试、故障模拟实现及测试分析与评估等功能  。

   随着自动驾驶技术的不断发展，HIL测试系统也将持续演进。未来的高质量HIL交付方案将融合5G通信、边缘计算和AI技术，实现更高精度、更低延迟和更广泛场景覆盖的测试环境。同时，随着中国汽研V3.0场景库等本地化场景库的成熟，HIL测试将更加贴近中国实际交通环境，为自动驾驶系统的安全性和可靠性提供有力保障。
