前言

PWM（Pulse Width Modulation，脉宽调制）是一种通过改变脉冲宽度来控制模拟量的方法，广泛应用于LED调光、电机调速等场景。ESP32系列（如 ESP32-S3）内置两种 PWM 控制外设：LEDC（LED PWM 控制器）和MCPWM（电机控制 PWM）。LEDC 提供高分辨率、多通道的PWM输出，适用于LED亮度调节、蜂鸣器发声等；MCPWM 则面向电机等功率控制，支持互补输出、死区控制、故障保护和捕获输入等高级功能，可实现复杂的电机驱动和数字电源控制。本文将基于最新版IDF（v5.5），详解 ESP32 上 PWM 控制器的原理、使用方法及示例程序。

参考文档：ESP32-S3技术参考手册；ESP32-S3编程指南

---

一、PWM概述

（1）LEDC（LED 控制器）

1.模块结构与通道配置

LEDC（LED PWM 控制器）是 ESP32-S3 上用于生成 PWM 信号的外设模块，主要用于控制 LED 等设备的亮度。LEDC 提供 8 个独立通道（PWM 0-7），每个通道都可输出独立的 PWM 波形，并通过将通道绑定到指定的 定时器 和 GPIO 引脚 来产生信号。
LED PWM 控制器架构

ESP32-S3 中的 LEDC 内部包含 4 个可独立配置的定时器（时间基准），每个定时器可以为多个通道提供计时参考。也就是说，不同通道可以共享同一个定时器来保证同步，或使用不同定时器以生成互不相关的PWM输出。LEDC 硬件还支持无需 CPU 介入即可自动渐变调整占空比，实现 LED 渐亮渐暗的呼吸效果。

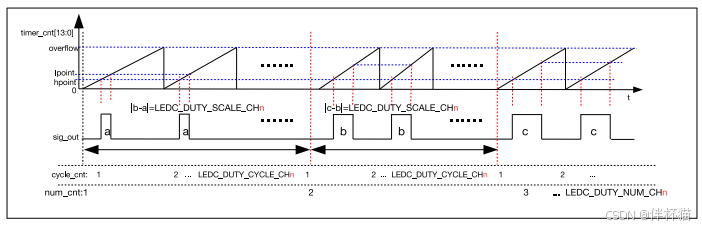

输出信号占空比渐变图

2.分辨率与频率的关系

PWM 信号的频率和占空比分辨率是一对此消彼长的参数：当要求更高的PWM频率时，可用的分辨率（占空比可划分的离散等级）会降低，反之亦然。
LED PWM 输出信号图

这是因为定时器时钟频率固定时，计数器在每个PWM周期内可计数的总步数有限。举例来说，在 PWM 5 kHz频率下，LEDC 可支持最高约 13 位的占空比分辨率（即占空比调节步距精细到约0.012%）。但是如果提高PWM频率到接近硬件上限，例如 40 MHz 用作输出时钟，那么占空比分辨率将只有 1 位（意味着波形固定为50%占空比，无法再细分调整）。

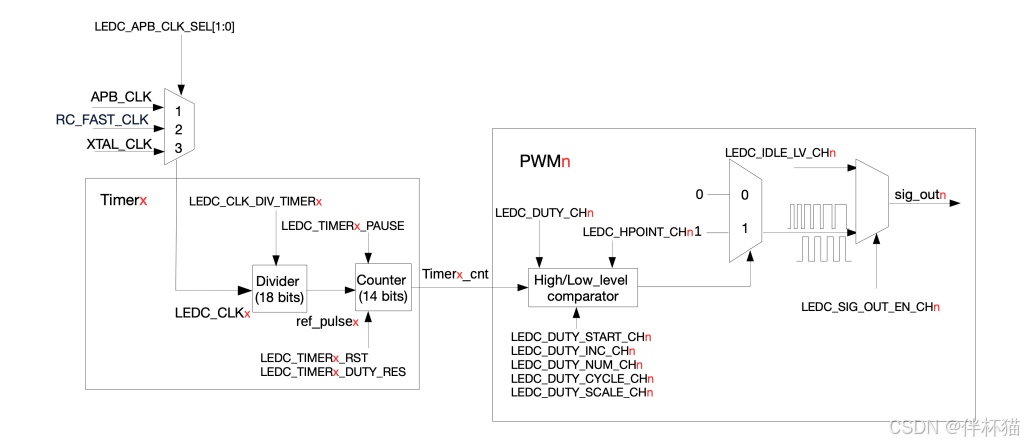

定时器和 PWM 生成器功能块

因此，在使用时需要根据应用需求权衡频率和分辨率：ESP-IDF 提供的 LEDC API 会在设置超出硬件能力范围的频率/分辨率组合时给出错误提示。

3.工作模式与典型应用场景

原始 ESP32 系列的 LEDC 模块将 8 个通道分为高速和低速两组，各自由独立的定时器组驱动，其中高速通道支持硬件级无扰切换占空比，低速通道则需要软件更新占空比。然而 ESP32-S3 中 仅支持低速模式 的 LEDC 通道，不再区分高速组。这意味着在 ESP32-S3 上所有 8 路通道都使用同一套定时器资源，按照低速模式运行。对于用户而言，使用 ESP-IDF 配置 LEDC 时需要将通道的速度模式参数设为LEDC_LOW_SPEED_MODE。尽管只有低速模式，LEDC 依然提供平滑渐变调节占空比的功能，只是占空比更新由软件驱动，相比高速模式可能会有轻微的响应延迟。一般LED调光等场景对这一差异无明显影响。

LEDC 模块适合用于需要中低频 PWM 输出的场景，包括但不限于以下应用：
LED 调光与呼吸灯：通过调整PWM占空比控制LED亮度，实现恒亮调光或周期渐亮渐暗的呼吸灯效果。
蜂鸣器/音频信号：输出几百Hz到几kHz的方波信号驱动有源或无源蜂鸣器，产生音调提示音（例如定时器报警声）。改变PWM频率可以控制蜂鸣器发出不同音调。

(以上应用中，LEDC 的硬件渐变功能尤其适用于LED的平滑亮度变化，而固定频率输出则可用于简单声音/信号发生。)

（2）MCPWM（电机控制 PWM）

1.模块结构与信号路径

MCPWM（Motor Control PWM）外设是一个功能强大的 PWM 波形发生器，内部由多个子模块组成，常用于电机驱动和电力电子控制等应用。ESP32-S3 内置有 2 个独立的 MCPWM 单元（称为 MCPWM0 和 MCPWM1），每个单元包含 3 个 PWM定时器（TIMER） 和 3 个 PWM操作器（OPERATOR），以及故障保护和输入捕获等附加模块。

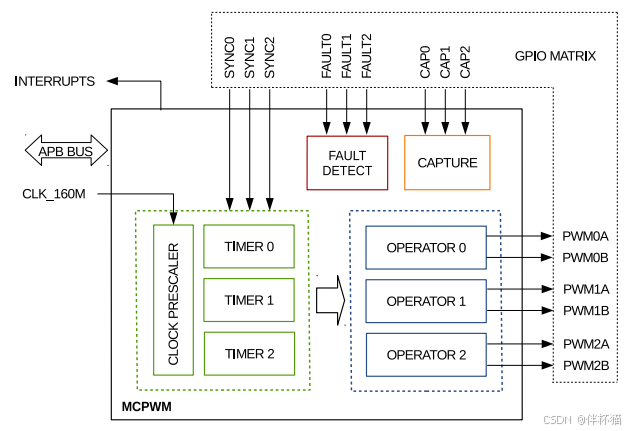

MCPWM 外设概览

MCPWM 的信号生成路径可以分解如下：
PWM定时器模块：提供PWM波形的时间基准信号（计数器基础）。定时器可以自由运行计数，也可被同步信号重置，用于协调多个PWM的相位。每个定时器带有可编程的预分频器和计数模式（如向上计数、向下计数或上下交替计数），用于决定PWM周期长度和波形形态。

PWM操作器模块：每个操作器是生成PWM输出波形的核心，由比较器、PWM发生器、死区插入等子模块组成。一个操作器与其中一个定时器相关联（可自由选择绑定哪一个定时器作为其时间基准），并负责产生一对 PWM 输出信号。

比较器模块：将定时器的实时计数值与预设的阈值进行比较。当计数值达到阈值时产生比较事件，触发后续PWM生成器模块更新输出电平。通常通过设置不同阈值，比较器决定PWM波形在一个周期中占空比的起止时刻。
PWM生成器模块：根据定时器和比较器等产生的事件，控制实际输出引脚的电平变化。每个操作器含有两个输出通道（称为A路和B路），因此每个操作器可生成一对 PWM 信号。这两路输出既可配置为互补输出（一路高电平时另一路低电平），也可独立输出不同的PWM波形。互补模式常用于驱动全桥/半桥电路，一个操作器的A/B两输出分别连接上下桥臂的两个开关元件，从而控制如直流电机的正反转或无刷电机的三相绕组。独立模式下则两路输出互不相关，可用于驱动两个不同负载。

2.定时器与操作器机制

在 MCPWM 模块中，定时器和操作器之间具有灵活的映射关系和协作机制。例如，在 ESP32-S3 的每个 MCPWM 单元中，3 个操作器并不像固定绑定各自的定时器，而是可以任意组合：每个操作器都能选择使用任意一个PWM定时器作为其时间基准。这意味着多个操作器可以共享同一个定时器，从而产生同步的 PWM 输出（例如多路输出保持相同频率和相位），也可以各自使用不同定时器以产生彼此独立（不同频率或相位）的PWM波形。
PWM 操作器的子模块

这种设计使 MCPWM 能灵活支持多种控制拓扑。例如，同一定时器驱动的多个操作器可确保多个PWM通道严格同步，用于驱动三相无刷电机等；而分配不同定时器则可独立控制不同设备的PWM而互不干扰。不同 MCPWM 组内部的资源相互独立，操作器和定时器仅能在同一单元内组合使用。

3.死区时间、同步、互补输出

MCPWM 针对电机和开关电源控制提供了一系列高级功能。

其中，互补输出允许每个操作器的两路PWM实现一高一低的互补关系，常用于半桥驱动以确保推挽式两个晶体管不会同时导通。在互补输出模式下，可以设置死区时间（Dead Time）以提高安全性：即在一路PWM切换状态后，延迟一小段时间再切换另一补输出，从而给硬件预留关断时间，避免上下管同时导通造成短路。

MCPWM 硬件允许分别设置上升沿和下降沿的死区插入时长，以适配不同功率器件的开关特性。

另外，MCPWM 支持同步机制，可以通过外部引脚触发或软件命令，将多个 PWM 定时器在计数上同步复位，实现多路PWM信号之间固定的相位差。利用同步功能，开发者能够生成诸如三相正弦波PWM（空间矢量调制SVPWM）等需要精确定相的波形，用于多相电机控制或多相逆变电源。综上，这些功能使 MCPWM 特别适合复杂的电机与功率控制场景。

4.应用方向

MCPWM 外设广泛用于高阶PWM控制的场景，包括但不限于以下几个方向：

电机驱动：如直流电机调速（利用全桥PWM控制电机转速和方向）或无刷电机控制（通过三相PWM产生旋转磁场），MCPWM 的互补输出和死区控制非常适合驱动功率开关元件。
舵机控制：生成标准 RC 舵机所需的控制脉冲（通常为 50 Hz 频率、1~2 ms 脉宽的 PWM 信号）。借助 MCPWM 定时器的高精度和多个操作器，可同时控制多路舵机的角度位置。
逆变器/数字电源：用于开关电源和逆变器的控制，例如利用 PWM 将直流转换为交流（逆变）或调整直流-直流转换的占空比。MCPWM 的同步和载波调制功能可以实现多相电源的相位控制，以及在 PWM 上叠加高频载波以驱动隔离式变压器等。

（通过充分利用 MCPWM 的比较器、同步、死区及故障保护等特性，开发者可以实现复杂的电机控制算法和高可靠性的电源转换控制。）

二、PWM类型定义及相关API

1.LEDC

LEDC类型定义

/* ======== 基本类型与通道 ======== */
typedef enum {
    LEDC_HIGH_SPEED_MODE = 0,    // 高速模式（仅ESP32具备）
    LEDC_LOW_SPEED_MODE,         // 低速模式（ESP32-S3全为低速模式）
    LEDC_SPEED_MODE_MAX,
} ledc_mode_t;

typedef enum {
    LEDC_CHANNEL_0 = 0,          // 通道0
    LEDC_CHANNEL_1,              // 通道1
    LEDC_CHANNEL_2,              // 通道2
    LEDC_CHANNEL_3,              // 通道3
    LEDC_CHANNEL_4,              // 通道4
    LEDC_CHANNEL_5,              // 通道5
#if SOC_LEDC_CHANNEL_NUM > 6
    LEDC_CHANNEL_6,              // 通道6
    LEDC_CHANNEL_7,              // 通道7
#endif
    LEDC_CHANNEL_MAX,
} ledc_channel_t;

typedef enum {
    LEDC_TIMER_0 = 0,            // 定时器0
    LEDC_TIMER_1,                // 定时器1
    LEDC_TIMER_2,                // 定时器2
    LEDC_TIMER_3,                // 定时器3
    LEDC_TIMER_MAX,
} ledc_timer_t;

typedef enum {
    LEDC_TIMER_1_BIT = 1,        // PWM占空比分辨率 1位
    LEDC_TIMER_2_BIT,            // 2位
    /* ... */
    LEDC_TIMER_13_BIT = 13,      // 13位
    LEDC_TIMER_14_BIT,           // 14位（ESP32-S3支持16位）
#if SOC_LEDC_TIMER_BIT_WIDE_NUM > 14
    LEDC_TIMER_15_BIT,
    LEDC_TIMER_16_BIT,
#endif
    LEDC_TIMER_BIT_MAX,
} ledc_timer_bit_t;

/* 渐变功能相关 */
typedef enum {
    LEDC_DUTY_DIR_DECREASE = 0,  // 渐变方向：占空比减小
    LEDC_DUTY_DIR_INCREASE,      // 渐变方向：占空比增加
    LEDC_DUTY_DIR_MAX,
} ledc_duty_direction_t;

typedef enum {
    LEDC_FADE_NO_WAIT = 0,       // 渐变函数立即返回，不等待完成
    LEDC_FADE_WAIT_DONE,         // 渐变函数阻塞，等待渐变完成
    LEDC_FADE_MAX,
} ledc_fade_mode_t;

/* ======== 配置结构体 ======== */
/** LEDC通道配置参数 */
typedef struct {
    int gpio_num;                   // 输出GPIO编号
    ledc_mode_t speed_mode;         // 通道速度模式（高速或低速）
    ledc_channel_t channel;         // 通道编号
    ledc_intr_type_t intr_type;     // 中断类型（渐变完成中断启用/禁用）
    ledc_timer_t timer_sel;         // 选择绑定的定时器编号
    uint32_t duty;                  // 初始占空值（0 ~ 2^bit_width）
    int hpoint;                     // 输出高电平起始计数值（0 ~ 2^bit_width-1）
    struct {
        unsigned int output_invert: 1; // 输出极性反转标志
    } flags;
} ledc_channel_config_t;

/** LEDC定时器配置参数 */
typedef struct {
    ledc_mode_t speed_mode;          // 通道速度模式（高速或低速）
    union {
        ledc_timer_bit_t duty_resolution;  // PWM占空比的位宽（分辨率）
        ledc_timer_bit_t bit_num __attribute__((deprecated));
    };
    ledc_timer_t timer_num;          // 定时器编号 (0-3)
    uint32_t freq_hz;                // PWM信号频率 (Hz)
    ledc_clk_cfg_t clk_cfg;          // 时钟源选择（如APB时钟、REF_TICK等）
    bool deconfigure;                // 是否反初始化定时器（用于复位定时器配置）
} ledc_timer_config_t;

LEDC相关API

/* ======== 定时器和通道配置 ======== */
/** 初始化配置一个 LEDC 定时器 */
esp_err_t ledc_timer_config(const ledc_timer_config_t *timer_conf);
/** 初始化配置一个 LEDC 通道并绑定到指定 GPIO */
esp_err_t ledc_channel_config(const ledc_channel_config_t *channel_conf);

/** 将 LEDC 通道与定时器重新绑定（更换通道所用的定时器） */
esp_err_t ledc_bind_channel_timer(ledc_mode_t speed_mode, ledc_channel_t channel, ledc_timer_t timer_sel);

/* ======== PWM 信号控制 ======== */
/** 设置 PWM 占空比（不立即生效，需要调用 ledc_update_duty 应用新值） */
esp_err_t ledc_set_duty(ledc_mode_t speed_mode, ledc_channel_t channel, uint32_t duty);
/** 设置 PWM 占空比和 hpoint（高电平起始点），不立即生效 */
esp_err_t ledc_set_duty_with_hpoint(ledc_mode_t speed_mode, ledc_channel_t channel, uint32_t duty, uint32_t hpoint);
/** 获取当前 PWM 占空比值 */
uint32_t ledc_get_duty(ledc_mode_t speed_mode, ledc_channel_t channel);
/** 获取当前 hpoint 值 */
int ledc_get_hpoint(ledc_mode_t speed_mode, ledc_channel_t channel);
/** 应用占空比设置（将通过 ledc_set_duty 设置的值写入寄存器，使之生效） */
esp_err_t ledc_update_duty(ledc_mode_t speed_mode, ledc_channel_t channel);

/** 停止 PWM 输出，并配置停止后的空闲电平 */
esp_err_t ledc_stop(ledc_mode_t speed_mode, ledc_channel_t channel, uint32_t idle_level);
/** 直接设置某通道的GPIO输出（不配置频率等其他参数，一般不直接使用） */
esp_err_t ledc_set_pin(int gpio_num, ledc_mode_t speed_mode, ledc_channel_t channel);

/** 修改定时器频率（调整占空比分辨率可能导致失败） */
esp_err_t ledc_set_freq(ledc_mode_t speed_mode, ledc_timer_t timer_num, uint32_t freq_hz);
/** 获取定时器当前频率 */
uint32_t ledc_get_freq(ledc_mode_t speed_mode, ledc_timer_t timer_num);

/* ======== 渐变与中断回调 ======== */
/** 配置 LEDC 渐变（设置渐变的目标占空、方向、步进等参数，不启动） */
esp_err_t ledc_set_fade(ledc_mode_t speed_mode, ledc_channel_t channel, uint32_t duty,
                        ledc_duty_direction_t dir, uint32_t step_num, uint32_t duty_cyle_num, uint32_t duty_scale);
/** 按给定步进启动渐变（需先调用 ledc_set_fade 设置参数） */
esp_err_t ledc_set_fade_with_step(ledc_mode_t speed_mode, ledc_channel_t channel,
                                  uint32_t target_duty, uint32_t scale, uint32_t cycle_num);
/** 按给定时间启动渐变（驱动自动计算步进参数） */
esp_err_t ledc_set_fade_with_time(ledc_mode_t speed_mode, ledc_channel_t channel,
                                  uint32_t target_duty, int fade_time_ms);
/** 开始执行渐变（非阻塞启动，由 fade_mode 决定是否阻塞等待） */
esp_err_t ledc_fade_start(ledc_mode_t speed_mode, ledc_channel_t channel, ledc_fade_mode_t fade_mode);
/** 停止渐变（在支持停止的芯片上可用） */
esp_err_t ledc_fade_stop(ledc_mode_t speed_mode, ledc_channel_t channel);

/** 注册LEDC事件回调（目前主要用于渐变完成事件） */
typedef struct {
    ledc_cb_t fade_cb;   // 渐变完成回调函数
} ledc_cbs_t;
esp_err_t ledc_cb_register(ledc_mode_t speed_mode, ledc_channel_t channel, const ledc_cbs_t *cbs, void *user_arg);

2.MCPWM

MCPWM类型定义

/* ======== 对象句柄 ======== */
typedef struct mcpwm_timer_t      *mcpwm_timer_handle_t;    // 定时器句柄
typedef struct mcpwm_oper_t       *mcpwm_oper_handle_t;     // 操作器（生成PWM波形单元）句柄
typedef struct mcpwm_cmpr_t       *mcpwm_cmpr_handle_t;     // 比较器句柄
typedef struct mcpwm_gen_t        *mcpwm_gen_handle_t;      // PWM发生器（输出）句柄
typedef struct mcpwm_fault_t      *mcpwm_fault_handle_t;    // 故障检测源句柄
typedef struct mcpwm_sync_t       *mcpwm_sync_handle_t;     // 同步信号源句柄
typedef struct mcpwm_cap_timer_t  *mcpwm_cap_timer_handle_t;// 捕获定时器句柄
typedef struct mcpwm_cap_channel_t* mcpwm_cap_channel_handle_t;// 捕获通道句柄

/* ======== 枚举类型 ======== */
/** MCPWM定时器计数方向 */
typedef enum {
    MCPWM_TIMER_DIRECTION_UP,     // 向上计数（递增）
    MCPWM_TIMER_DIRECTION_DOWN,   // 向下计数（递减）
} mcpwm_timer_direction_t;

/** MCPWM定时器事件 */
typedef enum {
    MCPWM_TIMER_EVENT_EMPTY,      // 定时器计数到 0
    MCPWM_TIMER_EVENT_FULL,       // 定时器计数到周期峰值
    MCPWM_TIMER_EVENT_INVALID,
} mcpwm_timer_event_t;

/** MCPWM定时器计数模式 */
typedef enum {
    MCPWM_TIMER_COUNT_MODE_PAUSE,   // 暂停计数
    MCPWM_TIMER_COUNT_MODE_UP,      // 只升计数
    MCPWM_TIMER_COUNT_MODE_DOWN,    // 只降计数
    MCPWM_TIMER_COUNT_MODE_UP_DOWN, // 上下计数（三角波）
} mcpwm_timer_count_mode_t;

/** MCPWM定时器启停命令 */
typedef enum {
    MCPWM_TIMER_STOP_EMPTY,        // 等待计数减到0时停止
    MCPWM_TIMER_STOP_FULL,         // 等待计数加到周期峰值时停止
    MCPWM_TIMER_START_NO_STOP,     // 启动计数，不自动停止
    MCPWM_TIMER_START_STOP_EMPTY,  // 启动计数，下一次计数到0时停止
    MCPWM_TIMER_START_STOP_FULL,   // 启动计数，下一次计数到峰值时停止
} mcpwm_timer_start_stop_cmd_t;

/** MCPWM PWM发生器输出行为 */
typedef enum {
    MCPWM_GEN_ACTION_KEEP,    // 保持原电平
    MCPWM_GEN_ACTION_LOW,     // 强制输出低电平
    MCPWM_GEN_ACTION_HIGH,    // 强制输出高电平
    MCPWM_GEN_ACTION_TOGGLE,  // 翻转输出电平
} mcpwm_generator_action_t;

/** MCPWM刹车模式 */
typedef enum {
    MCPWM_OPER_BRAKE_MODE_CBC,     // 循环逐周期刹车（CBC）
    MCPWM_OPER_BRAKE_MODE_OST,     // 一次性刹车（OST，触发后输出保持停）
    MCPWM_OPER_BRAKE_MODE_INVALID,
} mcpwm_operator_brake_mode_t;


/* ======== 配置结构体 ======== */
/** MCPWM定时器配置 */
typedef struct {
    int group_id;                           // 选择MCPWM组（0或1）
    mcpwm_timer_clock_source_t clk_src;     // 定时器时钟源
    uint32_t resolution_hz;                 // 计数器分辨率（Hz）
    mcpwm_timer_count_mode_t count_mode;    // 计数模式（上下/单向）
    uint32_t period_ticks;                  // 周期时钟计数数（定时器周期）
    struct {
        unsigned update_period_on_empty: 1; // 计数器归零时更新period_ticks
        unsigned update_period_on_sync: 1;  // 收到同步信号时更新period_ticks
    } flags;
} mcpwm_timer_config_t;

/** MCPWM操作器配置 */
typedef struct {
    int group_id;                           // 选择MCPWM组 ID
    int intr_priority;                      // 中断优先级（0为默认）
    struct {
        unsigned update_gen_action_on_tez: 1; // 定时器归零时是否更新发生器动作
        unsigned update_gen_action_on_tep: 1; // 定时器到达峰值时更新发生器动作
        unsigned update_gen_action_on_sync:1; // 收到同步信号时更新发生器动作
        unsigned update_dead_time_on_tez: 1;  // 定时器归零时是否更新死区设置
        unsigned update_dead_time_on_tep: 1;  // 定时器到峰值时更新死区设置
        unsigned update_dead_time_on_sync:1;  // 收到同步信号时更新死区设置
    } flags;
} mcpwm_operator_config_t;

/** MCPWM比较器配置 */
typedef struct {
    int intr_priority;                      // 中断优先级（0为默认）
    struct {
        unsigned update_cmp_on_tez: 1;      // 定时器归零时更新比较阈值
        unsigned update_cmp_on_tep: 1;      // 定时器到峰值时更新比较阈值
        unsigned update_cmp_on_sync:1;      // 收到同步信号时更新比较阈值
    } flags;
} mcpwm_comparator_config_t;

/** MCPWM PWM发生器配置 */
typedef struct {
    int gen_gpio_num;                       // 发生器输出的GPIO引脚号
    struct {
        unsigned invert_pwm: 1;             // 输出信号极性取反
        unsigned io_loop_back: 1;           // GPIO回环测试模式（调试用）
        unsigned io_od_mode: 1;             // GPIO开漏输出模式
        unsigned pull_up: 1;                // 是否启用内部上拉
        unsigned pull_down: 1;              // 是否启用内部下拉
    } flags;
} mcpwm_generator_config_t;

MCPWM相关API

/* ======== 资源分配与释放 ======== */
/** 创建一个 MCPWM定时器 */
esp_err_t mcpwm_new_timer(const mcpwm_timer_config_t *config, mcpwm_timer_handle_t *ret_timer);
/** 删除一个 MCPWM定时器 */
esp_err_t mcpwm_del_timer(mcpwm_timer_handle_t timer);

/** 创建一个 MCPWM操作器 */
esp_err_t mcpwm_new_operator(const mcpwm_operator_config_t *config, mcpwm_oper_handle_t *ret_oper);
/** 删除一个 MCPWM操作器 */
esp_err_t mcpwm_del_operator(mcpwm_oper_handle_t oper);

/** 创建一个 MCPWM比较器（隶属于某操作器） */
esp_err_t mcpwm_new_comparator(mcpwm_oper_handle_t oper, const mcpwm_comparator_config_t *config, mcpwm_cmpr_handle_t *ret_cmpr);
/** 删除一个 MCPWM比较器 */
esp_err_t mcpwm_del_comparator(mcpwm_cmpr_handle_t cmpr);

/** 创建一个 MCPWM发生器（隶属于某操作器） */
esp_err_t mcpwm_new_generator(mcpwm_oper_handle_t oper, const mcpwm_generator_config_t *config, mcpwm_gen_handle_t *ret_gen);
/** 删除一个 MCPWM发生器 */
esp_err_t mcpwm_del_generator(mcpwm_gen_handle_t gen);

/** 创建一个 GPIO 故障输入对象 */
esp_err_t mcpwm_new_gpio_fault(const mcpwm_gpio_fault_config_t *config, mcpwm_fault_handle_t *ret_fault);
/** 创建一个软件故障对象 */
esp_err_t mcpwm_new_soft_fault(const mcpwm_soft_fault_config_t *config, mcpwm_fault_handle_t *ret_fault);
/** 删除故障对象（通用，参数可为 GPIO或软件故障句柄） */
esp_err_t mcpwm_del_fault(mcpwm_fault_handle_t fault);

/* （同步源、捕获模块的创建API类似，这里不展开） */

/* ======== 模块初始化与控制 ======== */
/** 启用 MCPWM 定时器（使能后才能启动计数） */
esp_err_t mcpwm_timer_enable(mcpwm_timer_handle_t timer);
/** 禁用 MCPWM 定时器 */
esp_err_t mcpwm_timer_disable(mcpwm_timer_handle_t timer);
/** 向 MCPWM 定时器发送启动/停止命令 */
esp_err_t mcpwm_timer_start_stop(mcpwm_timer_handle_t timer, mcpwm_timer_start_stop_cmd_t command);

/** 将 MCPWM 操作器绑定到指定定时器（让该操作器受此定时器驱动） */
esp_err_t mcpwm_operator_connect_timer(mcpwm_oper_handle_t oper, mcpwm_timer_handle_t timer);
/** 为 MCPWM 操作器配置故障刹车行为（CBC/OST），绑定一个故障源 */
esp_err_t mcpwm_operator_set_brake_on_fault(mcpwm_oper_handle_t oper, const mcpwm_brake_config_t *config);
/** 故障恢复：让操作器从故障刹车状态恢复输出 */
esp_err_t mcpwm_operator_recover_from_fault(mcpwm_oper_handle_t oper, mcpwm_fault_handle_t fault);

/** 设置比较器比较阈值（占空比对应的计数刻度值） */
esp_err_t mcpwm_comparator_set_compare_value(mcpwm_cmpr_handle_t cmpr, uint32_t compare_ticks);

/** 为发生器设置在定时器事件上的动作
 * ev_act 参数由宏 MCPWM_GEN_TIMER_EVENT_ACTION(dir, event, action) 生成 */
esp_err_t mcpwm_generator_set_action_on_timer_event(mcpwm_gen_handle_t gen, mcpwm_gen_timer_event_action_t ev_act);
/** 为发生器设置在比较器事件上的动作
 * ev_act 参数由宏 MCPWM_GEN_COMPARE_EVENT_ACTION(cmp, action) 生成 */
esp_err_t mcpwm_generator_set_action_on_compare_event(mcpwm_gen_handle_t gen, mcpwm_gen_compare_event_action_t ev_act);
/** 设置发生器输出死区时间（为一对发生器genA/genB插入互补延迟） */
esp_err_t mcpwm_generator_set_dead_time(mcpwm_gen_handle_t gen_high, mcpwm_gen_handle_t gen_low, const mcpwm_dead_time_config_t *config);
/** 强制立即将发生器输出电平设置为指定状态（level:0/1），可选择是否锁存保持 */
esp_err_t mcpwm_generator_set_force_level(mcpwm_gen_handle_t gen, int level, bool hold_on);

/* ======== 事件回调 ======== */
/** 注册 MCPWM 定时器事件回调（如计数到零/峰值/停止） */
esp_err_t mcpwm_timer_register_event_callbacks(mcpwm_timer_handle_t timer, const mcpwm_timer_event_callbacks_t *cbs, void *user_data);
/** 注册 MCPWM 故障事件回调（故障发生/解除等） */
esp_err_t mcpwm_fault_register_event_callbacks(mcpwm_fault_handle_t fault, const mcpwm_fault_event_callbacks_t *cbs, void *user_data);

三、PWM示例程序

LEDC示例程序：LED呼吸灯（渐变完成时会触发中断并输出日志）

// ledc_fade_demo_s3.c  (ESP-IDF v5.x)
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/semphr.h"
#include "driver/ledc.h"
#include "esp_err.h"
#include "esp_log.h"

#define LED_GPIO (10)                  // 接LED的可输出GPIO
#define LEDC_MODE LEDC_LOW_SPEED_MODE // ESP32-S3 仅支持低速模式
#define LEDC_TIMER_ID LEDC_TIMER_0
#define LEDC_CHANNEL_ID LEDC_CHANNEL_0
#define LEDC_FREQ_HZ (5000)                      // 5 kHz
#define LEDC_DUTY_RES LEDC_TIMER_13_BIT          // 13位分辨率
#define LEDC_DUTY_MAX ((1 << LEDC_DUTY_RES) - 1) // 0..8191（不要取 1<<bits）
#define FADE_TIME_MS (1500)                      // 渐变时长 1.5 s

static const char *TAG = "LED_BREATHING";
static SemaphoreHandle_t fade_complete_sem = NULL;

// 渐变完成回调函数
static IRAM_ATTR bool ledc_fade_end_callback(const ledc_cb_param_t *param, void *user_arg)
{
    BaseType_t taskAwoken = pdFALSE;

    if (param->event == LEDC_FADE_END_EVT)
    {
        // 在中断中发送信号量
        xSemaphoreGiveFromISR(fade_complete_sem, &taskAwoken);
    }

    return (taskAwoken == pdTRUE);
}

void app_main(void)
{
    ESP_LOGI(TAG, "开始初始化LED呼吸灯程序");

    // 创建信号量用于同步渐变完成事件
    fade_complete_sem = xSemaphoreCreateBinary();
    if (fade_complete_sem == NULL)
    {
        ESP_LOGE(TAG, "信号量创建失败");
        return;
    }

    // 1) 先配置定时器（频率&分辨率&时钟源）
    const ledc_timer_config_t tcfg = {
        .speed_mode = LEDC_MODE,
        .timer_num = LEDC_TIMER_ID,
        .duty_resolution = LEDC_DUTY_RES,
        .freq_hz = LEDC_FREQ_HZ,
        .clk_cfg = LEDC_AUTO_CLK,
    };
    ESP_ERROR_CHECK(ledc_timer_config(&tcfg));

    // 2) 再配置通道（绑定GPIO到该定时器）
    const ledc_channel_config_t ccfg = {
        .gpio_num = LED_GPIO,
        .speed_mode = LEDC_MODE,
        .channel = LEDC_CHANNEL_ID,
        .intr_type = LEDC_INTR_DISABLE,
        .timer_sel = LEDC_TIMER_ID,
        .duty = 0,
        .hpoint = 0,
        .flags.output_invert = 0,
    };
    ESP_ERROR_CHECK(ledc_channel_config(&ccfg));

    // 3) 使能硬件渐变功能
    ESP_ERROR_CHECK(ledc_fade_func_install(0));

    // 4) 注册渐变完成回调函数
    ledc_cbs_t callbacks = {
        .fade_cb = ledc_fade_end_callback};
    ESP_ERROR_CHECK(ledc_cb_register(LEDC_MODE, LEDC_CHANNEL_ID, &callbacks, NULL));

    uint32_t fade_count = 0;

    while (1)
    {
        fade_count++;
        ESP_LOGI(TAG, "=== 第%lu次呼吸循环开始 ===", fade_count);

        // 渐亮到最大占空比
        ESP_LOGI(TAG, "开始渐亮: 0 -> %d (耗时%dms)", LEDC_DUTY_MAX, FADE_TIME_MS);
        ESP_ERROR_CHECK(ledc_set_fade_with_time(LEDC_MODE, LEDC_CHANNEL_ID, LEDC_DUTY_MAX, FADE_TIME_MS));
        ESP_ERROR_CHECK(ledc_fade_start(LEDC_MODE, LEDC_CHANNEL_ID, LEDC_FADE_NO_WAIT));

        // 等待渐亮完成
        if (xSemaphoreTake(fade_complete_sem, pdMS_TO_TICKS(FADE_TIME_MS + 500)) == pdTRUE)
        {
            ESP_LOGI(TAG, "✓ 渐亮完成！当前占空比: %d", LEDC_DUTY_MAX);
        }
        else
        {
            ESP_LOGW(TAG, "渐亮超时警告");
        }

        // 渐灭到 0
        ESP_LOGI(TAG, "开始渐灭: %d -> 0 (耗时%dms)", LEDC_DUTY_MAX, FADE_TIME_MS);
        ESP_ERROR_CHECK(ledc_set_fade_with_time(LEDC_MODE, LEDC_CHANNEL_ID, 0, FADE_TIME_MS));
        ESP_ERROR_CHECK(ledc_fade_start(LEDC_MODE, LEDC_CHANNEL_ID, LEDC_FADE_NO_WAIT));

        // 等待渐灭完成
        if (xSemaphoreTake(fade_complete_sem, pdMS_TO_TICKS(FADE_TIME_MS + 500)) == pdTRUE)
        {
            ESP_LOGI(TAG, "✓ 渐灭完成！当前占空比: 0");
        }
        else
        {
            ESP_LOGW(TAG, "渐灭超时警告");
        }

        ESP_LOGI(TAG, "=== 第%lu次呼吸循环结束，暂停300ms ===\n", fade_count);
        vTaskDelay(pdMS_TO_TICKS(300));
    }

    // 如需卸载：ledc_fade_func_uninstall();
}

MCPWM示例程序：PWM 电机调速

// MCPWM电机控制示例 - ESP32-S3 (新版API v5.x)
// 功能：通过PWM信号控制直流电机的速度
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/mcpwm_prelude.h"  // MCPWM新版API头文件
#include "driver/gpio.h"           // GPIO控制头文件
#include "esp_log.h"               // 日志输出头文件

// 硬件引脚定义
#define MOTOR_PWM_GPIO  (10)      // PWM信号输出引脚，连接电机驱动器的PWM输入
#define MOTOR_DIR_GPIO  (11)      // 方向控制引脚，连接电机驱动器的方向控制
#define PWM_FREQ_HZ     (1000)    // PWM频率 1kHz，决定PWM波形的周期
#define TIMER_RES_HZ    (1000000) // 定时器分辨率 1MHz，决定PWM精度
#define MCPWM_GROUP     (0)       // MCPWM组号，ESP32-S3有2个MCPWM组

static const char *TAG = "MOTOR_CONTROL";  // 日志标签，用于识别输出来源

// 全局句柄，用于操作MCPWM硬件
static mcpwm_timer_handle_t timer = NULL;      // 定时器句柄，控制PWM周期
static mcpwm_cmpr_handle_t  comparator = NULL; // 比较器句柄，控制PWM占空比

// 电机方向枚举
typedef enum {
    MOTOR_FORWARD = 0,   // 正转：GPIO输出低电平
    MOTOR_BACKWARD = 1   // 反转：GPIO输出高电平
} motor_direction_t;

/**
 * 设置电机转动方向
 * @param dir 方向选择：MOTOR_FORWARD(正转) 或 MOTOR_BACKWARD(反转)
 */
static void set_motor_direction(motor_direction_t dir)
{
    gpio_set_level(MOTOR_DIR_GPIO, dir);  // 设置方向控制引脚的电平
    ESP_LOGI(TAG, "电机方向设置为: %s", dir == MOTOR_FORWARD ? "正转" : "反转");
}

/**
 * 设置电机转速（通过改变PWM占空比）
 * @param duty_percent 占空比百分比(0-100%)，0%=停止，100%=最高速
 */
static void set_motor_speed(float duty_percent)
{
    // 限制占空比范围在0-100%之间
    if (duty_percent < 0) duty_percent = 0;
    if (duty_percent > 100) duty_percent = 100;

    // 计算PWM参数
    uint32_t period_ticks  = TIMER_RES_HZ / PWM_FREQ_HZ;  // 一个PWM周期的计数值 = 1000000/1000 = 1000
    uint32_t compare_ticks = (uint32_t)(period_ticks * duty_percent / 100.0f);  // 高电平持续的计数值

    // 安全检查：比较值不能超过周期值
    if (compare_ticks > period_ticks) compare_ticks = period_ticks;

    // 设置比较器的比较值，这决定了PWM的占空比
    ESP_ERROR_CHECK(mcpwm_comparator_set_compare_value(comparator, compare_ticks));
    ESP_LOGI(TAG, "电机速度设置为 %.1f%% -> 比较值=%lu / 周期=%lu", duty_percent, compare_ticks, period_ticks);
}

/**
 * 停止电机（将速度设为0）
 */
static void stop_motor(void)
{
    set_motor_speed(0);
    ESP_LOGI(TAG, "电机已停止");
}

/**
 * 主函数：初始化MCPWM并演示电机控制
 */
void app_main(void)
{
    ESP_LOGI(TAG, "开始初始化MCPWM电机控制程序");

    // ==================== 第1步：配置方向控制GPIO ====================
    gpio_config_t dir_cfg = {
        .pin_bit_mask = 1ULL << MOTOR_DIR_GPIO,  // 设置要配置的GPIO引脚
        .mode = GPIO_MODE_OUTPUT,                // 设为输出模式
        .pull_up_en = 0,                        // 不使能上拉
        .pull_down_en = 0,                      // 不使能下拉
        .intr_type = GPIO_INTR_DISABLE,         // 禁用中断
    };
    ESP_ERROR_CHECK(gpio_config(&dir_cfg));     // 应用GPIO配置
    set_motor_direction(MOTOR_FORWARD);         // 默认设置为正转
    ESP_LOGI(TAG, "方向控制GPIO配置完成 - GPIO: %d", MOTOR_DIR_GPIO);

    // ==================== 第2步：创建MCPWM定时器 ====================
    mcpwm_timer_config_t tcfg = {
        .group_id = MCPWM_GROUP,                        // MCPWM组号
        .clk_src = MCPWM_TIMER_CLK_SRC_DEFAULT,         // 使用默认时钟源
        .resolution_hz = TIMER_RES_HZ,                  // 定时器分辨率：1MHz
        .period_ticks  = TIMER_RES_HZ / PWM_FREQ_HZ,    // PWM周期：1000000/1000=1000个时钟周期
        .count_mode    = MCPWM_TIMER_COUNT_MODE_UP,     // 向上计数模式
    };
    ESP_ERROR_CHECK(mcpwm_new_timer(&tcfg, &timer));   // 创建定时器
    ESP_LOGI(TAG, "MCPWM定时器创建完成 - 频率: %d Hz, 周期: %lu ticks",
             PWM_FREQ_HZ, tcfg.period_ticks);
    // 定义操作器和生成器句柄
    mcpwm_oper_handle_t oper = NULL;  // 操作器句柄：连接定时器和比较器
    mcpwm_gen_handle_t  gen  = NULL;  // 生成器句柄：连接GPIO和生成PWM波形

    // ==================== 第3步：创建MCPWM操作器 ====================
    mcpwm_operator_config_t ocfg = {
        .group_id = MCPWM_GROUP   // 指定操作器所属的MCPWM组
    };
    ESP_ERROR_CHECK(mcpwm_new_operator(&ocfg, &oper));           // 创建操作器
    ESP_ERROR_CHECK(mcpwm_operator_connect_timer(oper, timer));  // 将操作器连接到定时器
    ESP_LOGI(TAG, "MCPWM操作器创建并连接定时器完成");

    // ==================== 第4步：创建比较器 ====================
    mcpwm_comparator_config_t ccf = {
        .flags.update_cmp_on_tez = true  // 在定时器计数归零(TEZ)时更新比较值，确保同步
    };
    ESP_ERROR_CHECK(mcpwm_new_comparator(oper, &ccf, &comparator));  // 创建比较器
    ESP_LOGI(TAG, "MCPWM比较器创建完成");

    // ==================== 第5步：创建生成器并绑定GPIO ====================
    mcpwm_generator_config_t gcfg = {
        .gen_gpio_num = MOTOR_PWM_GPIO  // 指定PWM输出的GPIO引脚
    };
    ESP_ERROR_CHECK(mcpwm_new_generator(oper, &gcfg, &gen));  // 创建生成器
    ESP_LOGI(TAG, "MCPWM生成器创建完成 - PWM输出GPIO: %d", MOTOR_PWM_GPIO);

    // 关键：经典边沿对齐“主动高”PWM 的两条规则
    // 1) TEZ(计数清零)时输出置高
    ESP_ERROR_CHECK(mcpwm_generator_set_actions_on_timer_event(
        gen,
        MCPWM_GEN_TIMER_EVENT_ACTION(MCPWM_TIMER_DIRECTION_UP, MCPWM_TIMER_EVENT_EMPTY, MCPWM_GEN_ACTION_HIGH),
        MCPWM_GEN_TIMER_EVENT_ACTION_END()
    ));
    // 2) 比较命中(计数向上)时输出置低
    ESP_ERROR_CHECK(mcpwm_generator_set_actions_on_compare_event(
        gen,
        MCPWM_GEN_COMPARE_EVENT_ACTION(MCPWM_TIMER_DIRECTION_UP, comparator, MCPWM_GEN_ACTION_LOW),
        MCPWM_GEN_COMPARE_EVENT_ACTION_END()
    ));

    // 启动
    ESP_ERROR_CHECK(mcpwm_timer_enable(timer));
    ESP_ERROR_CHECK(mcpwm_timer_start_stop(timer, MCPWM_TIMER_START_NO_STOP));

    // Demo: 20% → 80% → 0%，再反转 50%
    const int duty_list[] = {20, 40, 60, 80};
    for (int i = 0; i < 4; ++i)
    {
        set_motor_speed(duty_list[i]);
        vTaskDelay(pdMS_TO_TICKS(1200));
    }
    for (int d = 60; d >= 0; d -= 20)
    {
        set_motor_speed(d);
        vTaskDelay(pdMS_TO_TICKS(600));
    }

    set_motor_direction(MOTOR_BACKWARD);
    set_motor_speed(50);
    vTaskDelay(pdMS_TO_TICKS(2000));
    stop_motor();
}

---

总结

ESP32 系列的双 PWM 控制器（LEDC 和 MCPWM）提供了从简易到复杂的全方位脉宽调制支持。LEDC 模块支持最高16位分辨率、最多8通道独立PWM输出，适合LED调光、蜂鸣器音频等对精度要求高但控制逻辑简单的场景；MCPWM 模块集成定时器、比较器、发生器、死区、故障检测、同步、捕获等子模块，能够输出多达6路互补或独立PWM，支持复杂的电机驱动和数字电源控制策略。通过本篇讲解和示例程序，读者应对 ESP32-IDF 中 PWM 外设的用法有了全面认识，可在日后的项目中根据需求选择合适的PWM方案，实现诸如LED灯光渐变、马达调速、信号测量等丰富的功能。
