在配置好的模板工程中的`Project`中的`main`函数中写：

先进行初始化，自己定义一个初始化函数`void gpio_config()`，在这个函数中初始化时钟，配置GPIO为输出，配置输出为推挽。

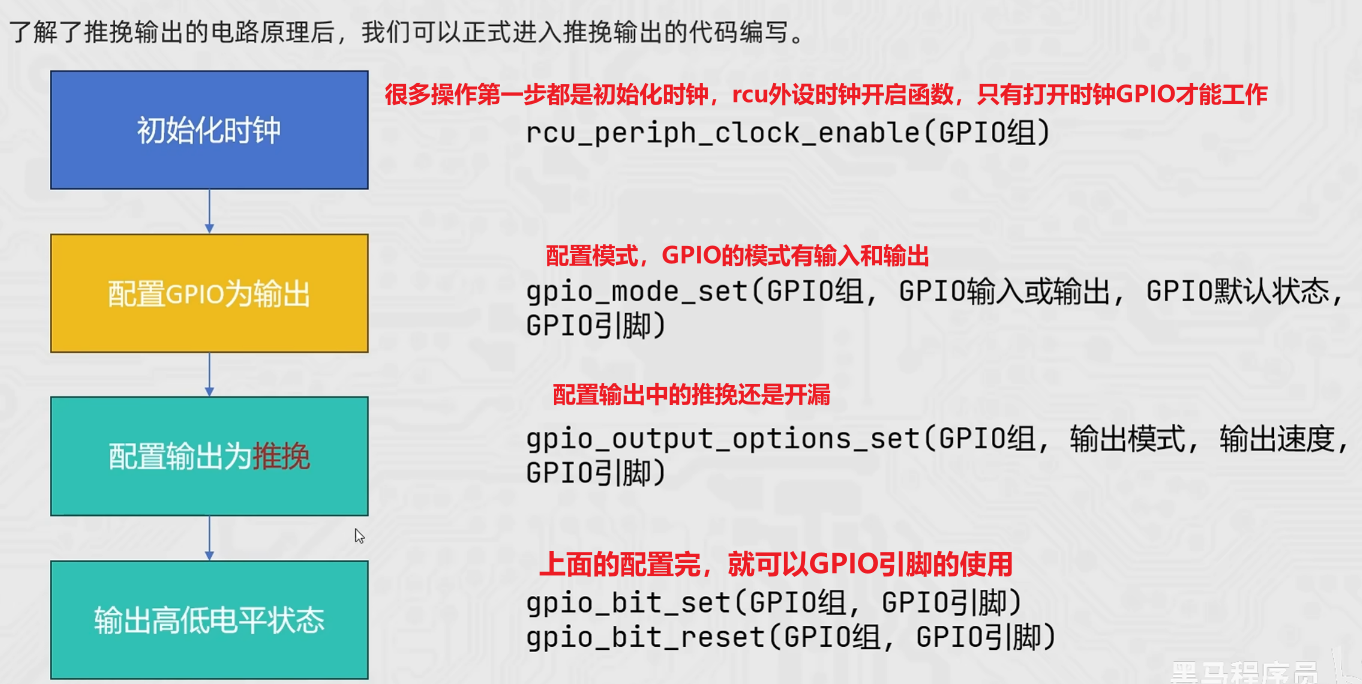

图上的前三个为初始化函数，怎么用这几个函数：

1.初始化时钟

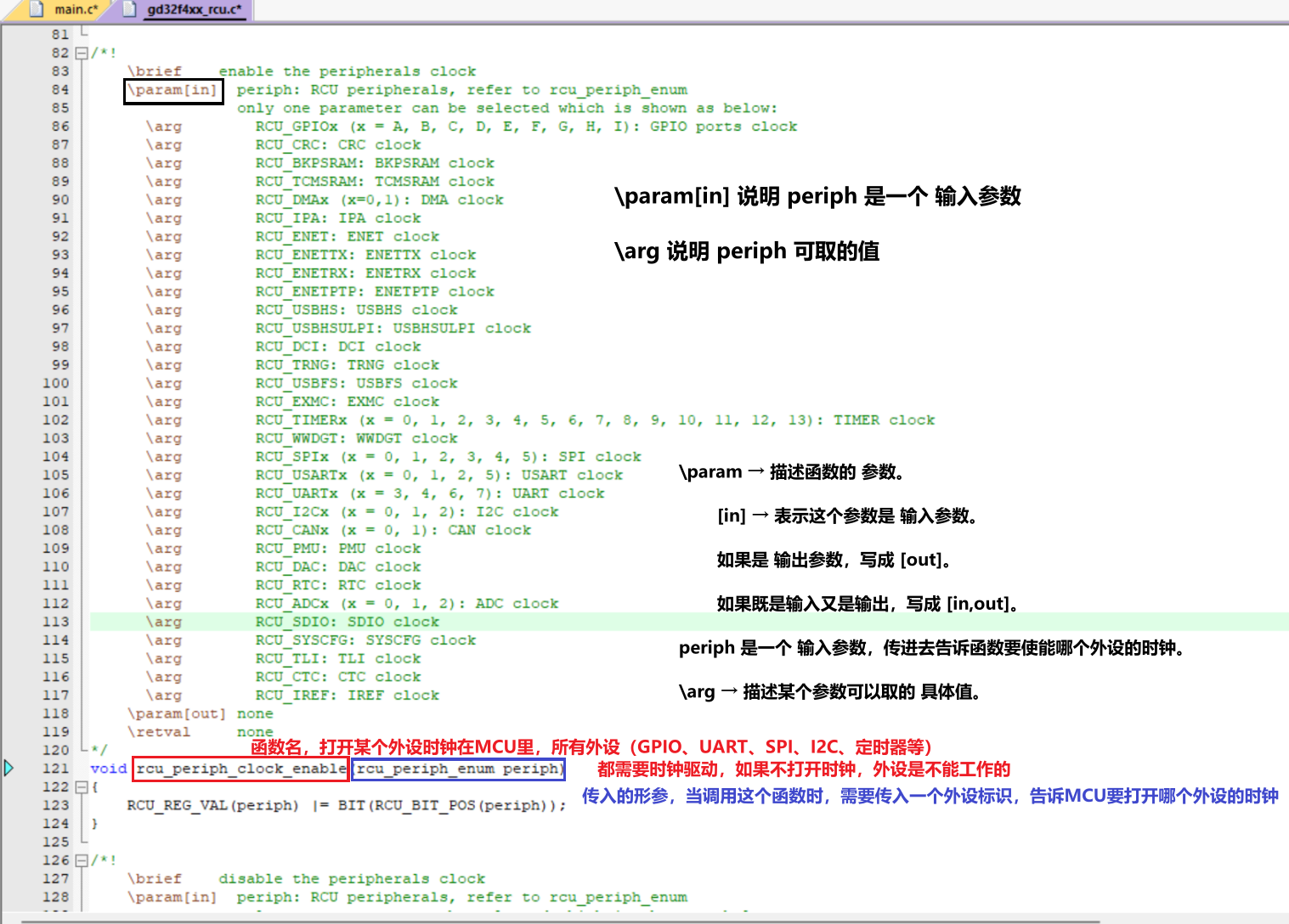

选中`rcu_periph_clock_enable`右键选择Go To Definition可以查看这个函数的用法，下图是GD32的外设时钟控制函数及说明文档，涉及到 MCU（微控制器）内部 RCU（Reset and Clock Unit，复位与时钟控制单元）的操作，说明了函数`rcu_periph_clock_enable`的用法

因为我用的是PB2引脚，所以：`rcu_periph_clock_enable(RCU_GPIOB);`

2.配置GPIO为输出

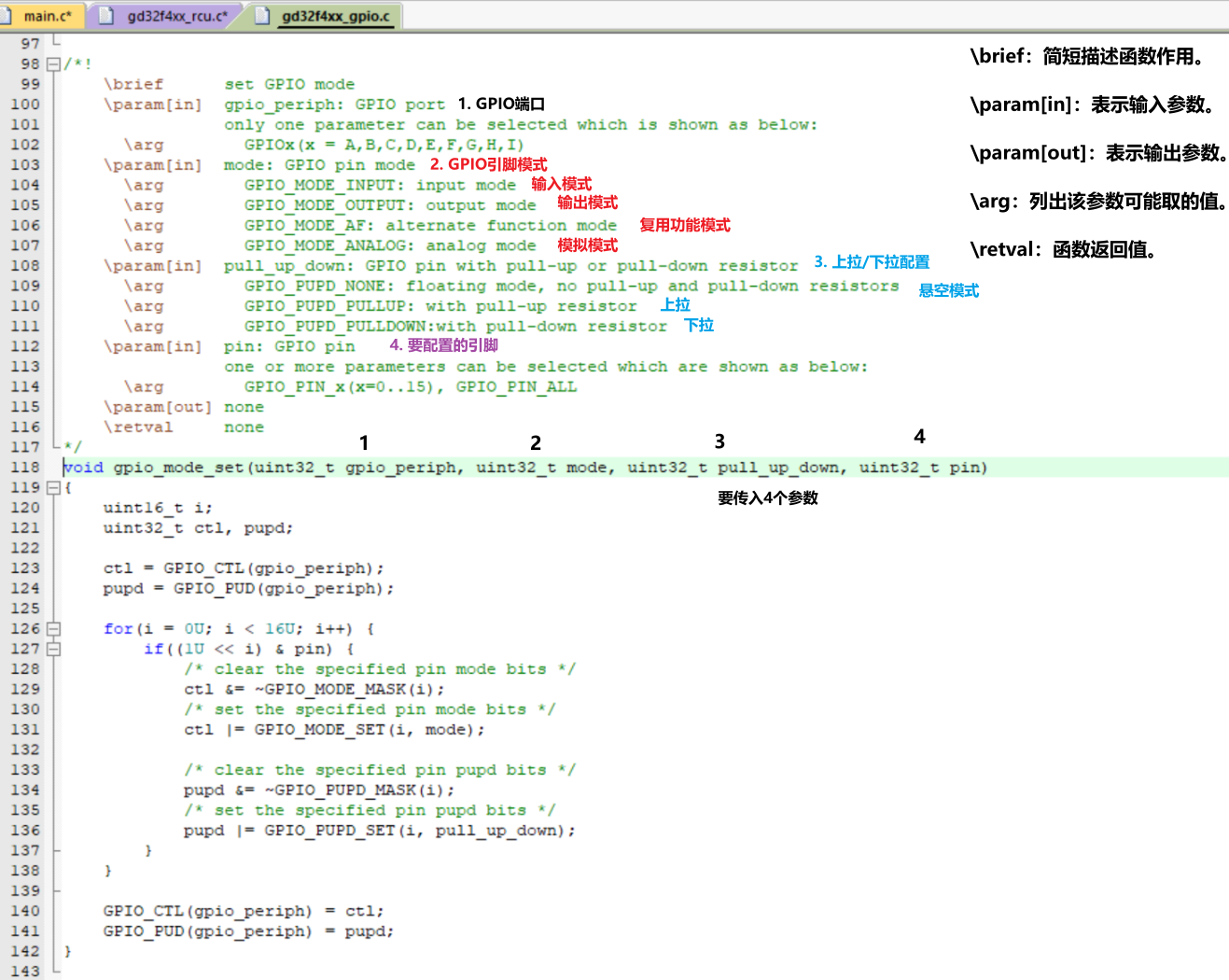

选中`gpio_mode_set`（配置GPIO引脚的工作模式）右键选择Go To Definition可以查看这个函数的用法，下图是该函数的语法：

（1）GPIO端口

没什么好说的，你用哪组端口就写哪组

（2）GPIO引脚模式

输入模式（GPIO_MODE_INPUT）：引脚被配置为输入，只能读，不会驱动电平，外部电路决定引脚上的电平，MCU只采样。如果输入引脚没有外部电路拉高或拉低，它的电平会漂浮，读到的值不稳定，所以需要配置上拉或下拉电阻，或者在外部硬件接电阻。用途：读取按键状态、读取外部传感器信号、检测外部设备状态

输出模式（GPIO_MODE_OUTPUT）：引脚被配置为推挽输出或者开漏输出，MCU可以主动输出高低电平。推挽输出：输出0或1都直接由MCU驱动，速度快，驱动能力强。开漏输出：MCU只能拉低，不能拉高，拉高需要外部上拉电阻，适合I2C总线、多设备共享信号线。用途：点亮LED、控制继电器、蜂鸣器、给其他芯片发送高低电平控制信号

操作	中文术语	英文术语	输出电平	描述

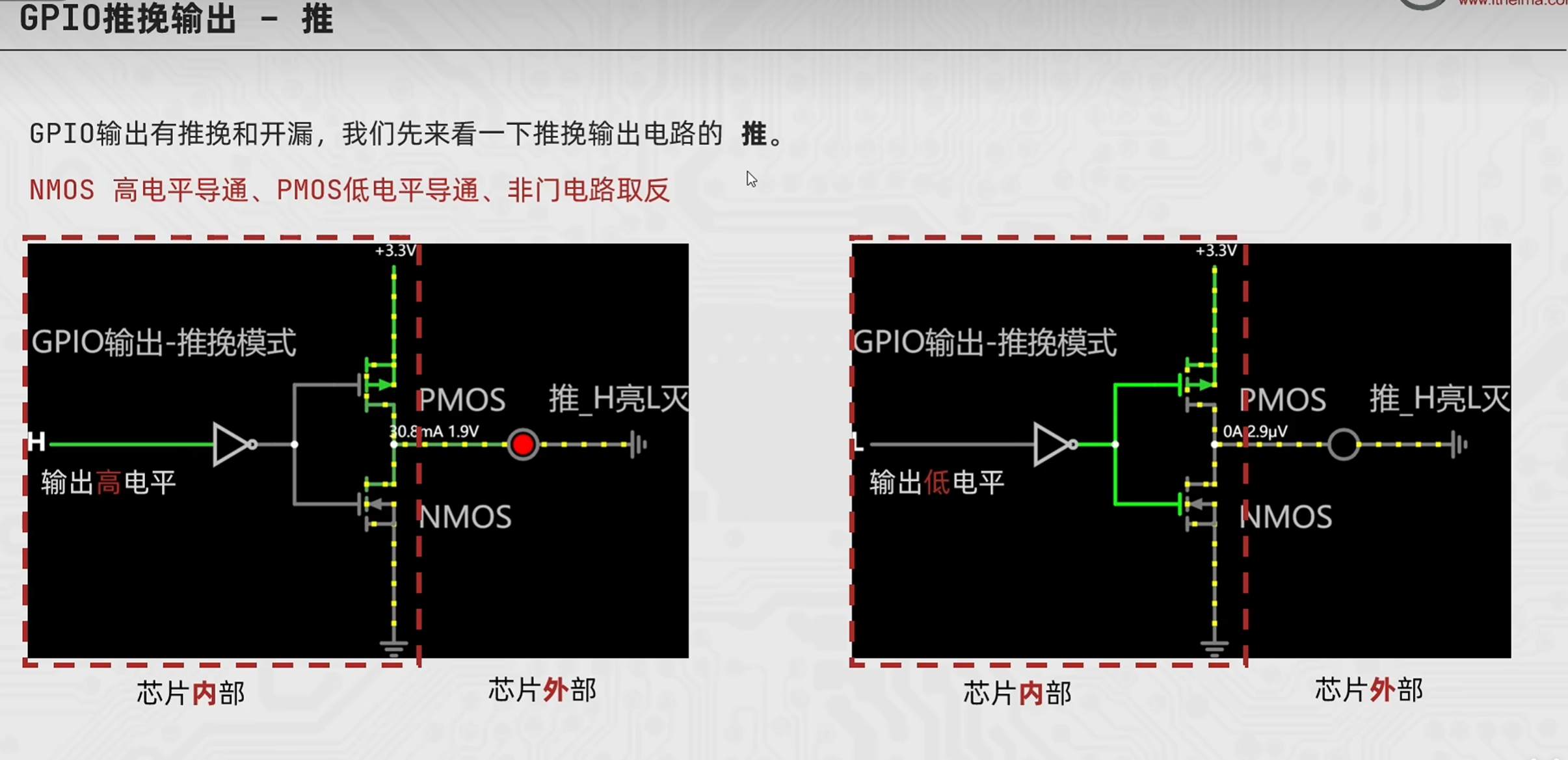

推	推 / 源出	Push / Source	1 (高电平)	从VCC向外推送电流，将电压推高。

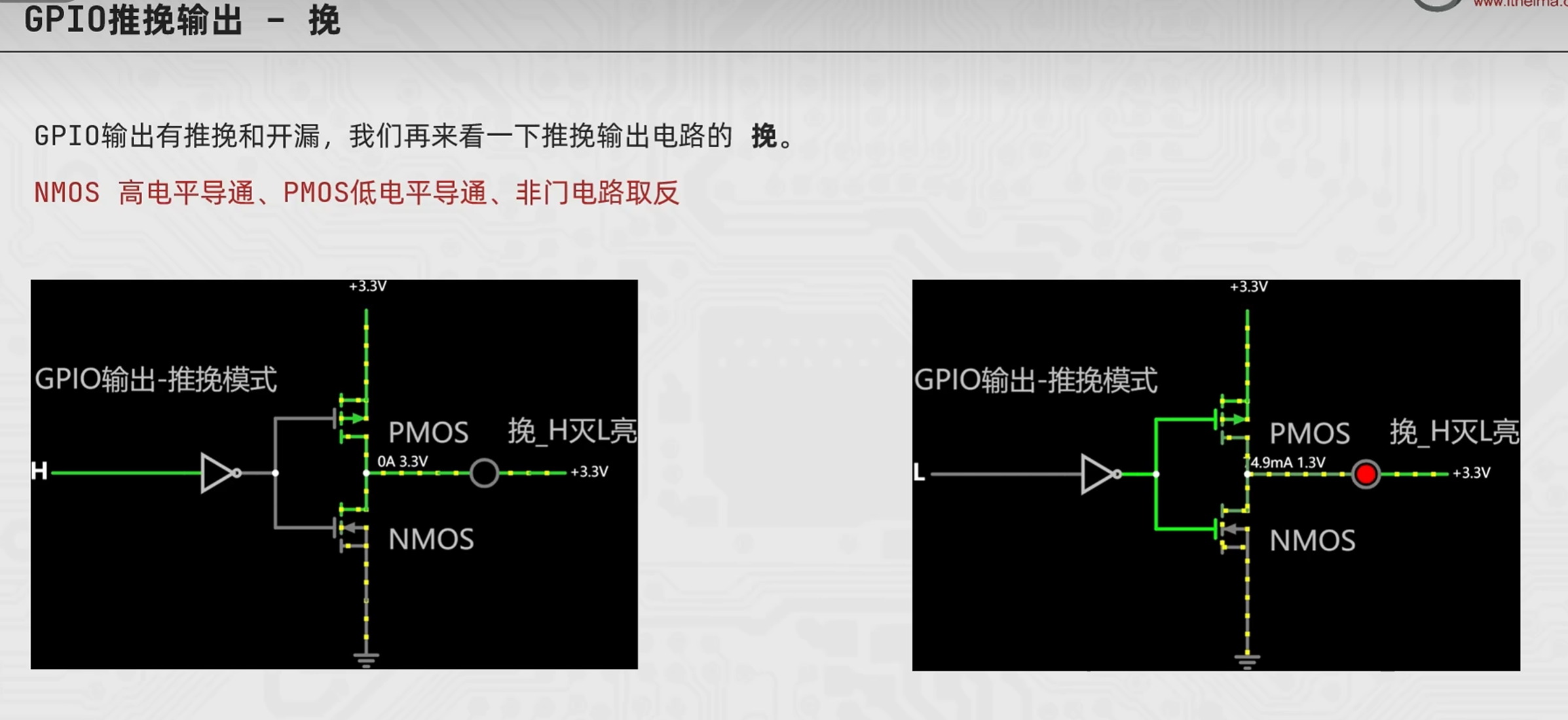

挽	挽 / 灌入	Pull / Sink	0 (低电平)	将外部电流吸入到GND，将电压拉低。

复用功能模式（GPIO_MODE_AF）：当MCU的某个引脚除了GPIO功能之外，还可以作为外设接口的引脚使用，就需要配置为复用模式。MCU内部自动把该引脚连接到外设，不再当普通GPIO用，必须在代码中设置AF寄存器选中复用功能编号（AF0~AF15）。用途：UART的TX、RX引脚，SPI的MISO、MOSI、SCK、CS，I2C的SDA、SCL，TIM定时器的PWM输出，CAN总线引脚。

模拟模式（GPIO_MODE_ANALOG）：引脚被配置为模拟输入/输出，MCU内部的数字输入电路被关闭，从而引脚电平不会被数字采样电路干扰，功耗更低，输入阻抗更高。用途：ADC模拟输入、DAC模式输出

（3）上拉/下拉配置

这实际上配置了 MCU 内部集成的上拉/下拉电阻，不用外接物理电阻。

悬空（GPIO_PUPD_NONE）：MCU内部不上拉也不下拉，引脚完全悬空。

上拉（GPIO_PUPD_PULLUP）：在引脚内部通过一个几十kΩ的电阻连接到VCC。用途：按键检测：如果按键一端接地，一端接 MCU 引脚 → 配置上拉，这样按下前电平是高，按下后电平是低。I²C 总线：SDA、SCL 都需要上拉电阻（一般外部电阻，内部上拉不够强）。防止输入悬空：当引脚没有外部驱动电平时，内部上拉保证引脚电平稳定为高。

下拉（GPIO_PUPD_PULLDOWN）：在引脚内部通过一个几十kΩ的电阻连接到GND。用途：按键检测：如果按键一端接 VCC，一端接 MCU 引脚 → 配置下拉，这样按下前电平是低，按下后电平是高。防止输入悬空：当引脚没有外部驱动电平时，内部下拉保证引脚电平稳定为低。

场景	模式	上下拉配置	说明
读取按键	输入模式	上拉或下拉	防止悬空
点亮 LED	输出模式	无（通常不需要）	MCU 主动控制电平
控制继电器	输出模式	无	驱动外部器件
UART 通信	复用模式	通常不上下拉	串口硬件会驱动电平
I²C 总线	复用模式（开漏）	上拉（外部更好）	总线需要高电平回弹
ADC 输入	模拟模式	无（或外部电路决定）	防止数字干扰
低功耗待机	模拟模式	无	降低输入电流

因为我用的PB2引脚，并且是点亮LED，所以：`gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_2);`

3.配置输出为推挽（输出中有推挽和开漏）

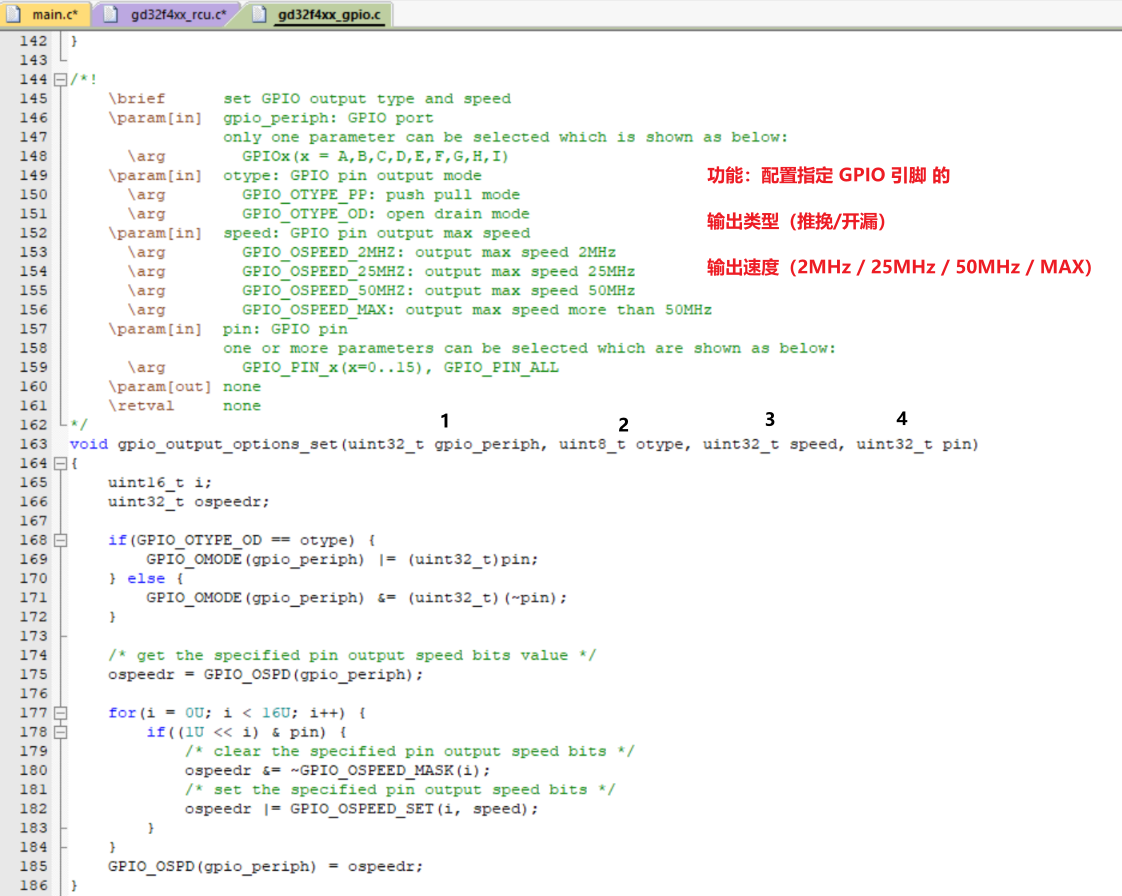

选择`gpio_output_options_set`右键选择Go To Definition可以查看这个函数的用法，下图是该函数的语法：

参数	作用	可选值	说明
gpio_periph	要配置的 GPIO 端口	GPIOA / GPIOB / …	指定操作哪个 GPIO 组
otype	输出类型	GPIO_OTYPE_PP（推挽） GPIO_OTYPE_OD（开漏）	决定输出驱动方式
speed	输出速度	GPIO_OSPEED_2MHZ / GPIO_OSPEED_25MHZ / GPIO_OSPEED_50MHZ / GPIO_OSPEED_MAX	决定上升/下降沿速度
pin	要配置的引脚	GPIO_PIN_x (x=0..15) 或 GPIO_PIN_ALL	可以配置单个或多个

场景	推荐输出类型	推荐速度	解释
点亮 LED	推挽	2MHz / 25MHz	LED 频率低，不需要高速切换
按键输入	推挽/开漏 + 上拉/下拉	2MHz	通常用开漏 + 外部上拉，防止悬空
I²C 总线	开漏	50MHz	需要多个器件共享一根线，必须开漏
SPI 总线	推挽	50MHz / MAX	SPI 速度快，需要高驱动能力
PWM 输出	推挽	50MHz / MAX	驱动能力强，减少延迟

至此，完成了三个初始化，代码：

void gpio_config(){
	rcu_periph_clock_enable(RCU_GPIOB);
	gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_2);
	gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_2MHZ, GPIO_PIN_2);
}

4.输出高低电平状态

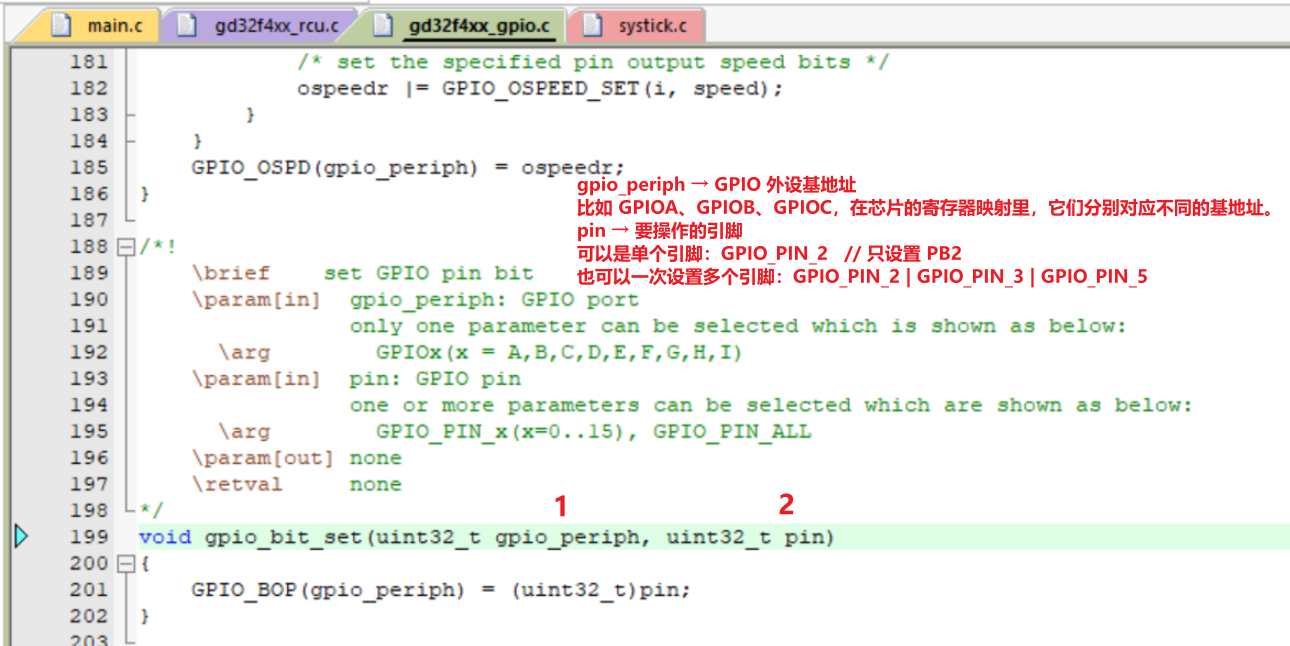

选择`gpio_bit_set`右键选择Go To Definition可以查看这个函数的用法，下图是该函数的语法：

同理按照上面操作也可以查看`gpio_bit_reset`函数的语法。

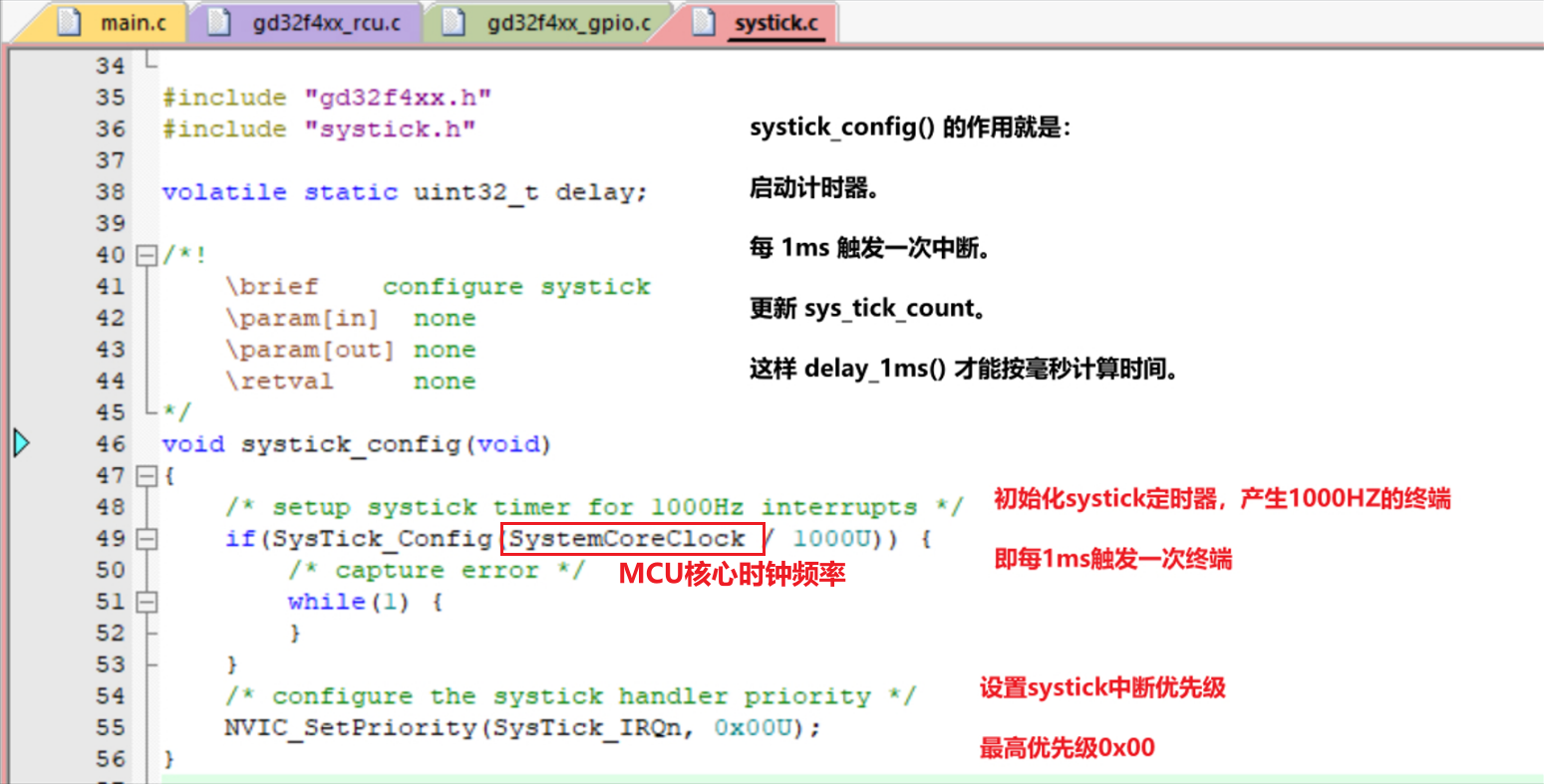

另外不管是什么操作都要用函数`systick_config();` 用于初始化系统滴答定时器，提供 1ms 时基。如果不写这个函数就无法调用延时函数delay_1ms

MCU 核心时钟频率不同：

• 每个 MCU 的主频不同，比如：

  • GD32 或 STM32F103 → 72 MHz

  • STM32F407 → 168 MHz

• SysTick 计数器每次计数的时间 = 1 / MCU 时钟频

MCU 时钟 = 72 MHz
SysTick 计数一次 = 1 / 72,000,000 s ≈ 13.88 ns

也就是说，SysTick 每计数一次，只经过 13.88 纳秒，不是我们想要的 1ms。

设置计数周期产生 1ms 中断：

• 我们希望 SysTick 每 1ms 触发一次中断

• 那么就需要让计数器 计数 1ms 的时钟数 后才触发一次中断。

重载值 = MCU 时钟频率 / 1000

• 例如：72 MHz MCU

  • 重载值 = 72,000,000 / 1000 = 72,000

  • 这意味着 SysTick 计数 72,000 次 → 刚好 1ms → 触发中断

• 不同 MCU 主频不同 → 重载值也不同
  → 所以要根据 SystemCoreClock 动态计算

只要重载值 ≤ 0xFFFFFF，直接 MCU 时钟 / 1000 就能得到 1ms 中断。

主函数代码：

int main(void)
{

    systick_config(); // 系统滴答定时器
	gpio_config();  // 初始化

    while(1) {
			gpio_bit_set(GPIOB, GPIO_PIN_2); // PB2 = 高电平
			delay_1ms(500); // 500x1=500ms 延时0.5s
			gpio_bit_reset(GPIOB, GPIO_PIN_2);  // PB2 = 低电平
			delay_1ms(500);   // 延时0.5s
    }
}

5.完整代码：

#include "gd32f4xx.h"
#include "systick.h"
#include <stdio.h>
#include "main.h"
//#include "gd32f450i_eval.h"


//³õʼ»¯GPIO_PB2

void gpio_config(){
	rcu_periph_clock_enable(RCU_GPIOB);
	gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_2);
	gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_2MHZ, GPIO_PIN_2);
}

int main(void)
{

    systick_config();
		gpio_config();

    while(1) {
			gpio_bit_set(GPIOB, GPIO_PIN_2);
			delay_1ms(500);
			gpio_bit_reset(GPIOB, GPIO_PIN_2);
			delay_1ms(500);
    }
}
