Date:2024.10.03 【paper】

---

在引言部分文章就提到，大型视觉-语言模型(LVLMs)，普遍采用“视觉编码器（visual encoder）→跨模态连接器（cross-modal connector）→LLM”的通用架构

随后采用，词元预测算法，即[[Qwen-VL 技术报告阅读笔记#补充]]中的算法，进行下一词元预测

影响LVLMs能力的关键因素：

• 更大的模型架构
• 更高分辨率的图像
• 专家混合模型
• 模型集成
• 更精巧的视觉-文本模态间连接器

原有LVLMs的缺陷：

• 采用静态、冻结的Clip风格的视觉编码器：该模型的视觉表达可能并不足够
• 固定图像的输入尺寸：会导致模型丢失大量细节
• 视频视作独立模态：一维位置编码限制建模时空的能力
• 数据量和参数量： 稀缺

Qwen2-VL：

• ViT：引入2D旋转位置编码(2D RoPE) 前文提到的"Naive Dynamic Resolution"机制，将不同尺寸的图片处理为不同长度的视觉序列
• 不同scale的模型
• 针对视频优化：多模态旋转位置编码(MRoPE)：使用独立的组件来表示时间和空间信息，促进文本、图像和视频中位置信息的有效融合；采用统一的范式来处理图像和视频，从而增强模型的视觉感知能力

---

Qwen2-VL

Qwen2-VL 家族，后续Qwen2.5-VL[[Qwen2.5-VL 技术报告阅读笔记]]基本延续改设计

模型名称	视觉编码器	LLM	模型描述
Qwen2-VL-2B	6.75亿	15亿	最高效的模型，专为端侧运行设计。在资源有限的场景下，能为大多数任务提供足够的性能。
Qwen2-VL-7B	6.75亿	76亿	在成本效益方面性能最优的模型，其文本识别和视频理解能力得到显著升级。它在广泛的视觉任务上表现出色。
Qwen2-VL-72B	6.75亿	720亿	能力最强的模型，在视觉推理、指令遵循、决策和**智能体（agent）**能力方面得到进一步提升。它能在大多数复杂任务上提供最佳性能。

---

模型结构

延续Qwen-VL[[Qwen-VL 技术报告阅读笔记]]的技术框架，也是ViT+LLM的形式，其中ViT约6.75亿参数，LLM选择Qwen2

---

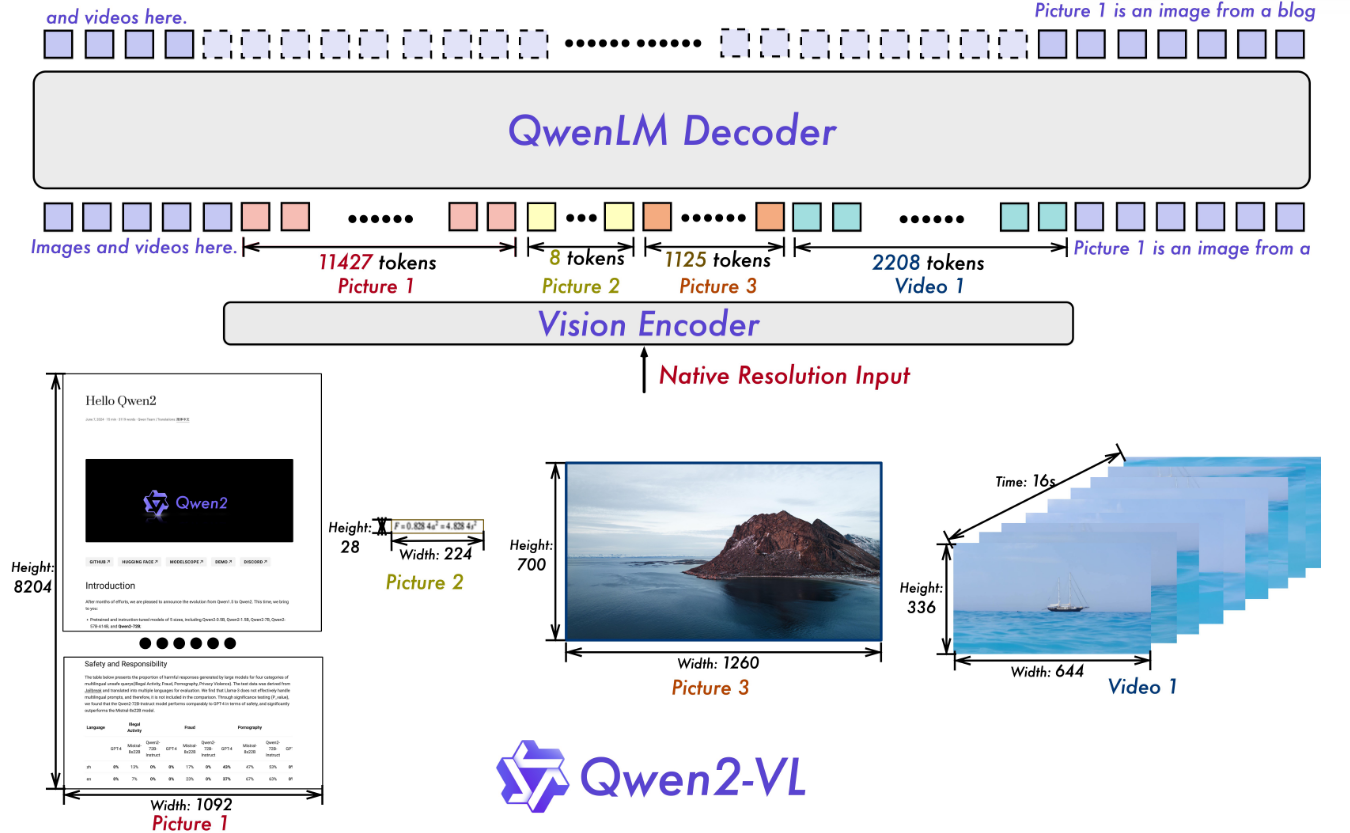

朴素动态分辨率

目的：使模型可以处理任意分辨率的图像，并将其转化为动态大小的视觉词元（据文章说，在Qwen-VL的plus和max版本中已经初步实现）

实现方式：修改ViT，移除原先的绝对位置编码，采用2D-RoPE来编码图像的位置信息。

• 推理阶段：不同分辨率的图像被打包为一个单一序列，并通过控制打包长度，限制显存使用
• 在ViT之后，添加一个简单的MLP：将相邻的$2\times 2$的词元压缩为一个单一词元，依旧为了节省显存；同时在压缩后的视觉词元的序列开头和结尾处，分别插入特殊词元<|vision_start|> 和 <|vision_end|> ；文章举例，假设分辨率为224x224的图片，patch_size=14，最终在进入LLM之前被压缩为66个token
  在Qwen2.5VL中依旧延续了这种做法，但其分割方式同Qwen2VL好似也有不同，在两个特殊词元中存在大量的<|image_pad|>字段，因为其具备输入原始分辨率的能力（初步猜测）

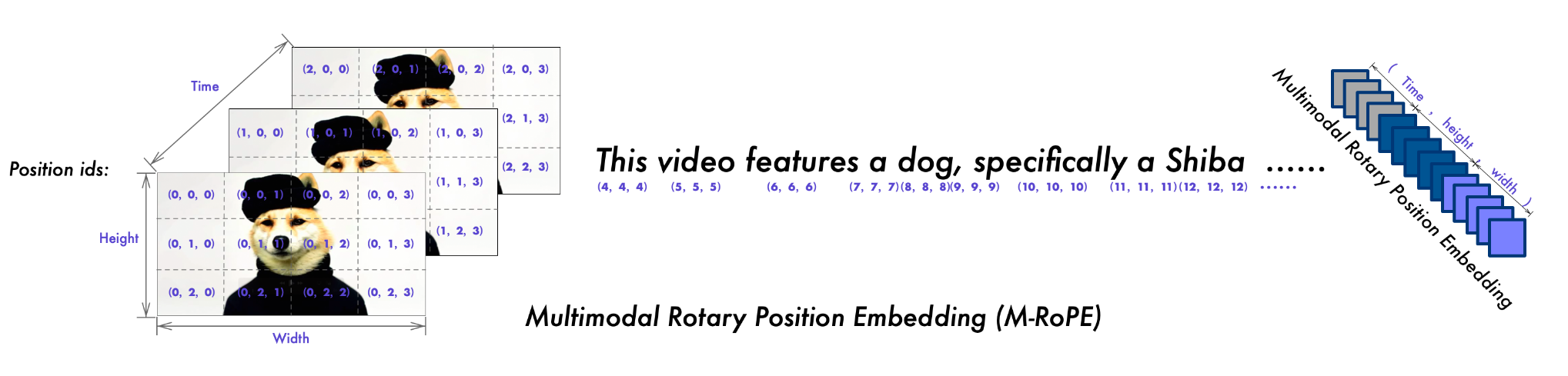

多模态旋转位置编码(M-RoPE)

LLM中常规的1D-RoPE仅编码一维位置信息，M-RoPE可以同时建模多模态输入的位置信息

实现方式：M-RoPE将原始的旋转编码分解为三个组件来实现：时间、高度和宽度

• 对于文本输入：组件使用相同的位置ID，即功能上等价于1D-MoPE
• 对于图像输入：每个Vison token(前文提到具体怎么做的)，固定时间ID不变，高度和宽度根据token在图片中的位置分配不同的ID
• 对于视频输入：其等价于一系列具备时间关联的帧序列，因此时间ID随每一帧递增，高度和宽度的编码方式遵循图像输入

如果输入包含多个模态，每种模态的位置ID初始化为上一个模态的最大位置ID+1

文章中存在一句不太理解的话：

M-RoPE 不仅增强了位置（positional）信息的建模能力，还降低了图像和视频中位置 ID 的重要性，使模型在推理过程中能够外推至更长的序列。

统一的图像和视频理解

Qwen2-VL采用图像和视频数据混合的训练方案

• 视频以每秒两帧进行采样
• 单张图片视作两个相同的帧
• 集成深度为2的3D卷积处理视频输入：使模型可以处理3D tube而不是仅处理2D patch，不增加序列长度的情况下，可以处理更多的视频帧【Paper】

训练

延续Qwen-VL的三阶段训练方法[[Qwen-VL 技术报告阅读笔记#训练]]

初始预训练阶段：

• 6000亿个词元的语料库
• Qwen2作为LLM，视觉编码器采用==源于DFN的ViT==，同时将原有的位置编码用2D-RoPE替代
• 目的：侧重于学习图文关系、通过OCR识别图像中的文本内容以及图片分类任务（基础预训练）

第二预训练阶段：

• 8000亿个与图像相关的数据词元，有视觉问答数据集，和多任务数据集等
• 目的：细致化视觉-文本之间的相互作用；提升图像查询能力；提升多任务能力；维持语言能力
  总结：在预训练阶段，共采用了1.4万亿个词元（文本、图像），训练过程中，仅对文本词元进行监督
  思考：此处说仅对文本词元进行监督，个人理解是对LLM的最终输出进行监督，因为图片的特征最终也是以文本相同的形式送入LLM之中

指令微调阶段（instruction fine-tuning）：

• 数据构成：纯文本对话、多模态对话（图像问答，文档解析，视频理解，视频流对话和agent-base交互
• 数据格式：采用ChatML格式，详见下方描述

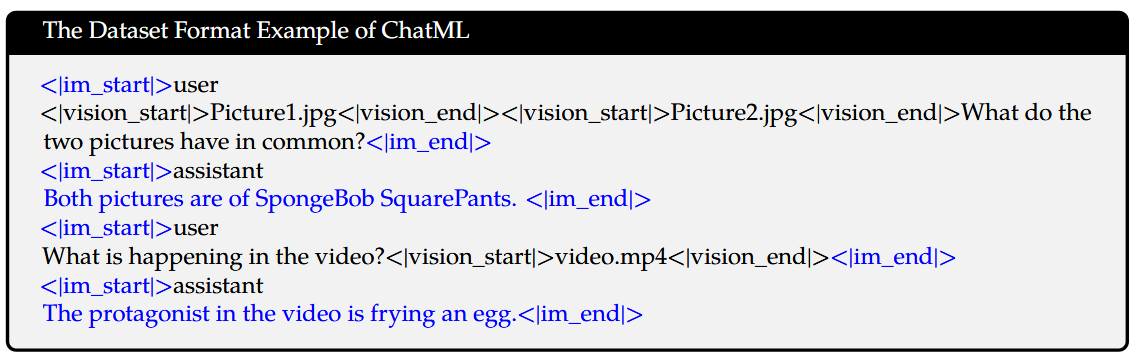

数据格式

同Qwen-VL一致，也采用特殊的词元区分视觉和文本输入，具体而言在图像特征的序列的开头和结尾分别插入：<|vision_start|> 和 <|vision_end|> 词元，标明图像内容的边界

说明：依旧是仅对蓝色标注的部分进行监督

对话数据：

每次交互都由两个特殊词元（<|im_start|> 和 <|im_end|>）标记，促进对话终止

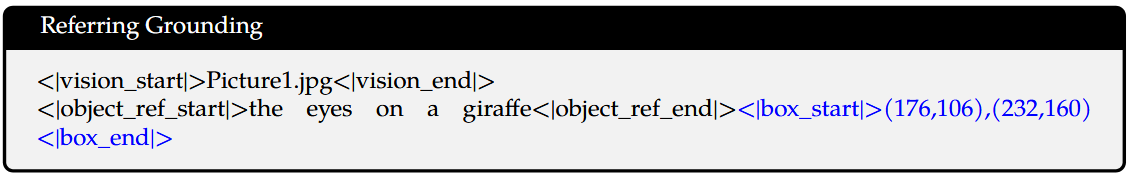

Vision Grounding：

Bounding box统一归一化到[0,1000)的范围内，并表示为：
$$(X_{topleft},Y_{topleft}),(X_{bottomright},Y_{bottomright}))$$
使用 <|box_start|> 和 <|box_end|> 词元来标记bbox文本；<|object_ref_start|> 和 <|object_ref_end|> 词元来指示bbox的描述（如果在小模型算法中即为其Classes）

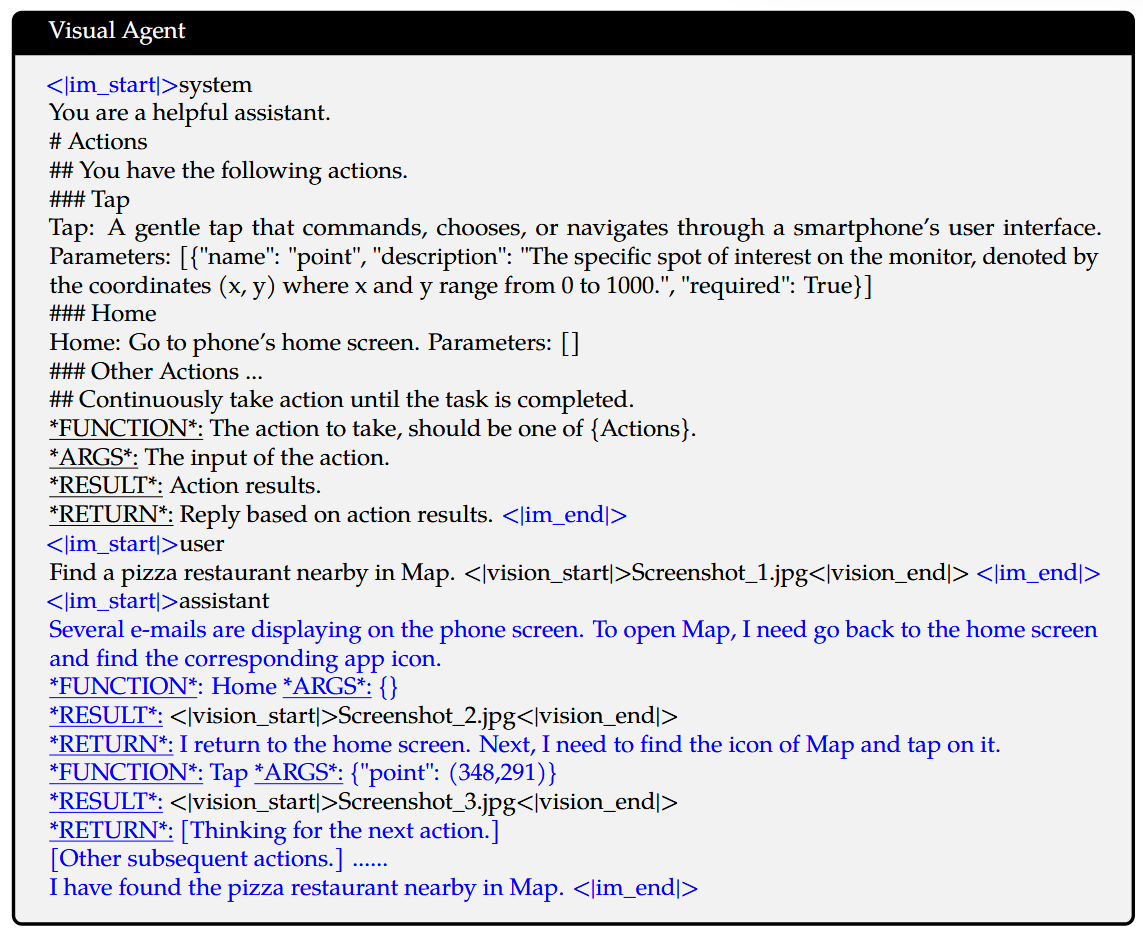

Visual Agent：终极目标

思路：将 UI 操作、机器人控制、游戏、导航等任务统一视为序列决策问题，从而使模型能够通过多步动作执行完成复杂任务

流程:

• 定义任务规则
  • 确定允许的动作集合
  • 设定函数调用的关键词模式
• 任务执行循环
  • 根据当前观测信息进行分析、推理与规划
  • 选择合适的动作并执行
  • 与环境交互，获取新的观测信息
• 迭代执行
  • 重复上述过程，直到任务完成
